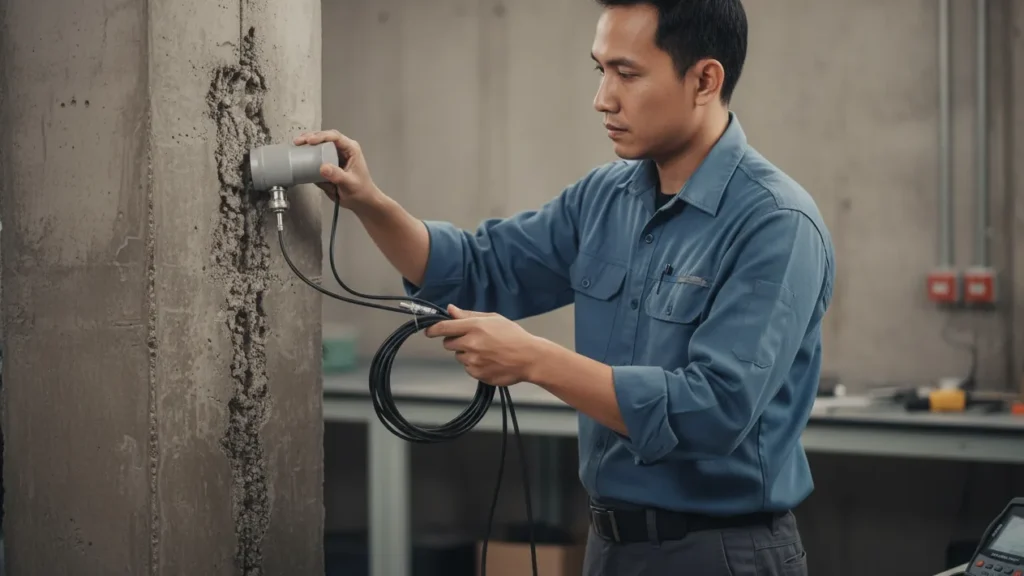

Cara Deteksi Honeycombing sesuai ASTM C597 dengan Strength Meter TSP NOVOTEST IPSM-U+T+D

Standar ASTM C597 hadir sebagai acuan metodologi pengujian ultrasonik pulse velocity (UPV) untuk menilai homogenitas dan kualitas beton secara non-destruktif. Dengan menerapkan standar ini, anomali internal seperti honeycombing dapat diidentifikasi tanpa merusak elemen struktur yang diuji. Pertanyaannya, alat apa yang cukup tangguh, akurat, dan praktis untuk menjalankan standar tersebut di lapangan? Salah satu solusi modern yang semakin diandalkan oleh engineer dan teknisi NDT adalah Strength Meter TSP NOVOTEST IPSM-U+T+D. Perangkat ini menggabungkan stabilitas sinyal, kemudahan interpretasi data, dan mobilitas tinggi yang menjadi kunci suksesnya deteksi dini honeycombing.

Checklist Utama Deteksi Honeycombing Berbasis Ultrasonik (ASTM C597)

Ketika Anda bergerak cepat di lapangan, procedural oversight adalah musuh terbesar. Melewatkan satu langkah kecil bisa menghasilkan data yang menyesatkan. Untuk memastikan konsistensi dan validitas hasil pengujian deteksi honeycombing, patuhi checklist terukur berikut ini.

1. Kondisikan Permukaan Uji: Bersihkan area beton dari debu, kotoran, dan material lepas. Jika permukaan terlalu kasar atau tidak rata, ratakan secara lokal menggunakan batu gerinda untuk memastikan kontak optimal dengan transduser.
2. Aplikasikan Media Penghantar Akustik: Oleskan gel couplant khusus ultrasonik secara merata dan secukupnya pada permukaan transduser 54 kHz NOVOTEST. Pastikan tidak ada gelembung udara yang terjebak di antara muka transduser dan permukaan beton.
3. Tentukan Metode Transmisi: Pilih mode transmisi berdasarkan aksesibilitas elemen struktur. Mode Transmisi Langsung (Direct) selalu diutamakan untuk akurasi tertinggi. Jika kedua sisi tidak dapat diakses, gunakan mode Semi-Langsung (Semi-direct) atau Tidak Langsung (Indirect).
4. Lakukan Kalibrasi Referensi: Sebelum memulai pengukuran, lakukan zero setting waktu tempuh pada blok referensi standar yang disertakan dalam perangkat. Prosedur ini mengompensasi waktu tunda inherent dari transduser dan kabel.
5. Ukur Jarak Secara Presisi: Rekam jarak antar titik probing (path length, L) menggunakan meteran digital atau laser distance meter. Ketidakakuratan pengukuran jarak adalah sumber kesalahan paling dominan dalam perhitungan kecepatan pulsa.
6. Lakukan Pembacaan Berulang: Pada setiap titik grid, lakukan minimal tiga kali pembacaan waktu transmisi (transmit time, T). Rata-ratakan ketiga nilai tersebut untuk mereduksi noise dan variabilitas kopling akustik.
7. Hitung Kecepatan Pulsa Cepat: Gunakan rumus dasar untuk menghitung kecepatan pulsa secara instan setelah waktu tempuh diperoleh.
8. Tetapkan Baseline dan Identifikasi Anomali: Tentukan nilai kecepatan referensi pada zona beton yang secara visual dipastikan padat. Penurunan kecepatan pulsa lebih dari 20% dari nilai baseline tersebut menandakan potensi diskontinuitas signifikan, termasuk zona honeycombing.

Penjelasan Detail Langkah Eksekusi Pengukuran Pulsa

Checklist di atas menjadi landasan, tetapi keberhasilan deteksi honeycombing sangat bergantung pada nuansa teknis pelaksanaannya. Memahami detail eksekusi menggunakan Strength Meter TSP NOVOTEST IPSM-U+T+D akan meningkatkan rasio signal-to-noise hasil pengujian Anda secara dramatis.

Optimalisasi Akustik Coupling
Bahan couplant bukan sekadar pelumas; ia adalah jembatan impedansi akustik. Gunakan gel dengan viskositas tinggi untuk permukaan vertikal atau overhead, sementara grease lebih cocok untuk permukaan horizontal yang sangat kasar. Tekanan yang Anda berikan pada transduser harus konsisten—cukup kuat untuk menyingkirkan lapisan couplant berlebih, namun tidak sampai menimbulkan tegangan mekanis yang memengaruhi sinyal.

Perbandingan Mode Transmisi pada NOVOTEST IPSM-U+T+D
Sistem TSP (Through Signal Processing) pada perangkat ini secara signifikan mengurangi atenuasi sinyal. Pada Transmisi Langsung, transduser pemancar dan penerima diposisikan berseberangan. Ini menghasilkan amplitudo sinyal tertinggi dan jalur gelombang yang terdefinisi dengan baik. Jika hanya satu sisi yang dapat diakses, mode Semi-Langsung (transduser ditempatkan pada sudut) adalah kompromi, tetapi wajib menerapkan faktor koreksi geometri. Mode Tidak Langsung—keduanya pada permukaan yang sama—adalah yang paling rendah sensitivitasnya; hanya gunakan untuk estimasi kedalaman retak superfisial, bukan untuk pemetaan honeycombing internal.

Strategi Grid Mapping yang Presisi
Untuk memvisualisasikan distribusi rongga udara, terapkan strategi grid mapping. Tetapkan grid berukuran 0.1 m x 0.1 m pada area yang mencurigakan. Dengan memindahkan transduser mengikuti grid ini, Anda menciptakan peta kontur kecepatan 2D. Zona dengan gradien kecepatan rendah yang tajam dan terlokalisasi adalah ciri khas honeycombing. Layar digital NOVOTEST akan menampilkan fluktuasi waktu transmisi; sinyal yang melebar dan waktu tempuh yang tiba-tiba melonjak tinggi mengonfirmasi bahwa gelombang ultrasonik harus memutar mengitari rongga besar.

Koreksi Keberadaan Baja Tulangan
Ini adalah langkah yang sangat krusial dan sering diabaikan. Gelombang ultrasonik merambat melalui baja tulangan (rebar) dengan kecepatan sekitar 1.2 hingga 1.9 kali lebih tinggi daripada di beton padat. Jika jalur gelombang Anda sejajar atau berdekatan dengan rebar, kecepatan yang terbaca akan semu—lebih tinggi dari sebenarnya—sehingga menutupi keberadaan honeycombing di belakangnya. Gunakan rebar locator (covermeter) terlebih dahulu. Jika transduser tidak dapat dihindarkan dari rebar, terapkan faktor koreksi yang memperhitungkan diameter rebar, jarak, dan orientasi terhadap jalur gelombang.

Standar ASTM C597: Interpretasi Hasil dan Nilai Ambang Batas

American Society for Testing and Materials (ASTM) C597, “Standard Test Method for Pulse Velocity Through Concrete,” adalah cetak biru untuk mengonversi data waktu tempuh gelombang longitudinal menjadi wawasan tentang kualitas internal beton. Bukan nilai absolut kecepatan yang paling penting, melainkan relatif terhadap area beton yang dikenal baik di lokasi yang sama, serta klasifikasi berbasis standar.

Rumus Dasar dan Aplikasinya
Rumus yang diadopsi adalah:
V = L / T
di mana V adalah kecepatan pulsa (m/s atau km/s), L adalah jarak antar transduser (m), dan T adalah rata-rata waktu tempuh pulse (detik). Strength Meter TSP NOVOTEST IPSM-U+T+D yang memiliki mode kalkulasi D (Distance saving) mengotomatiskan penghitungan ini, secara dramatis mengurangi risiko human error aritmatika di lapangan.

Klasifikasi Kualitas Beton dan Identifikasi Honeycombing
Standar C597 umumnya mengkorelasikan kecepatan longitudinal dengan kategori kualitas berikut, terutama pada beton dengan mix design dan umur yang serupa:

Korelasi Velositas, Densitas, dan Rongga Udara
Penurunan kecepatan yang progresif berkorelasi eksponensial dengan peningkatan volume rongga udara. Jika benchmark beton padat Anda adalah 4,200 m/s, dan pembacaan turun menjadi 3,150 m/s (penurunan ~25%), ini bukan sekadar beton “doubtful,” tetapi merupakan sinyal kuat bahwa persentase rongga udara di lokasi tersebut mungkin telah melampaui ambang kritis 5%, menciptakan struktur sarang lebah yang melemahkan kapasitas beban. Anda dapat memanfaatkan grafik empiris hubungan Velocity vs. Density yang sering disertakan dalam software pendukung perangkat untuk memperkirakan persentase void secara visual.

Studi Kasus Mikro: Membaca Sinyal
Ketika pulsa melewati beton padat, transduser penerima menangkap sinyal pertama yang tajam dan jelas (first-zero-crossing mudah teridentifikasi). Sebaliknya, saat melewati zona honeycomb, energi gelombang terpantul dan tersebar (scattering) oleh batas rongga-rongga. Gejala yang terbaca pada NOVOTEST adalah sinyal pertama menjadi lebih kecil, lebih lambat muncul, dan bisa jadi bergeser fasanya. Mode A-scan yang tersedia di perangkat ini sangat vital: bentuk gelombang yang “berantakan” dan tidak teratur adalah sidik jari visual dari honeycombing.

Tools yang Direkomendasikan: Strength Meter TSP NOVOTEST IPSM-U+T+D

Berbicara tentang deteksi yang andal, pemilihan alat bukan hanya soal spesifikasi, tetapi juga stabilitas pengukuran di kondisi lapangan yang tidak menentu. Strength Meter TSP NOVOTEST IPSM-U+T+D adalah perangkat yang dirancang khusus untuk menjawab tantangan pengujian material heterogen seperti beton, bata, dan komposit konstruksi lainnya. TSP atau Through Signal Processing pada namanya bukan sekadar akronim; ini adalah inti teknologi yang memungkinkan pulsa ultrasonik tetap koheren meskipun harus menembus material yang tidak homogen.

Untuk menyukseskan prosedur ASTM C597, berikut adalah spesifikasi teknis dan fitur krusial yang dibawa perangkat ini:

• Transduser 54 kHz yang Optimal: Frekuensi 54 kHz adalah sweet spot untuk beton. Frekuensi yang lebih tinggi menawarkan resolusi lebih baik tetapi cepat teratenuasi, tidak mampu menembus beton tebal atau granular. Sementara frekuensi lebih rendah mampu penetrasi jauh tetapi kehilangan sensitivitas terhadap void kecil. 54 kHz memberikan keseimbangan ideal antara daya tembus dan resolusi deteksi zona honeycomb.
• Mode Multi-Channel (U+T+D): Fitur ini memungkinkan pembacaan real-time Ultrasonic signal, Time, dan Distance saving. Operator tidak perlu lagi bolak-balik antara pita ukur dan kalkulator. Sistem langsung menghitung dan menyimpan kecepatan pulsa, sangat menghemat waktu pemetaan grid yang membutuhkan ratusan titik data.
• Memori Digital dan Komunikasi PC: Semua hasil pengukuran tersimpan dalam memori internal. Data ini dapat ditransfer ke PC untuk dokumentasi audit yang rapi, pembuatan peta kontur berbasis spreadsheet, dan analisis historis. Tidak ada lagi lembar kerja manual yang hilang atau basah di lapangan.
• Desain Tangguh untuk Mobilitas: Dibandingkan dengan alat UPV konvensional yang seringkali modular dan rentan di medan proyek, NOVOTEST hadir dalam paket terintegrasi yang ringkas. Rasio signal-to-noise yang ditingkatkan memungkinkannya bekerja lebih stabil di lingkungan dengan interferensi elektromagnetik.

Saat proyek Anda menuntut data yang absah untuk keputusan kritis seperti reject atau terima elemen struktur, dukungan perangkat yang tepat sangat penting. Di sinilah peran penyedia tepercaya menjadi kunci. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, menyediakan Strength Meter TSP NOVOTEST IPSM-U+T+D yang orisinil. Dengan pengalaman panjang mendukung berbagai proyek konstruksi dan quality control, mereka tidak hanya menyalurkan unit, tetapi juga memastikan bahwa perangkat yang Anda terima siap pakai untuk mendukung proses pengujian dan kualitas produk yang ketat di lapangan.

Kesalahan yang Sering Terjadi dalam Pengukuran Ultrasonik

Alat secanggih apa pun tidak akan mampu mengompensasi prosedur yang tidak disiplin. Waspadai dan hindari kesalahan-kesalahan klasik berikut ini, yang kami rangkum dari pengalaman audit lapangan oleh spesialis NDT.

1. Kontak Akustik yang Buruk: Ini adalah biang kerok nomor satu. Permukaan beton yang sangat kasar tanpa diratakan, atau penggunaan couplant yang terlalu sedikit, akan memerangkap lapisan udara. Udara adalah isolator akustik; ia memantulkan kembali pulsa ultrasonik, menciptakan waktu tempuh yang lebih panjang secara artifisial, sehingga kecepatan terbaca jauh lebih rendah daripada sebenarnya—mengakibatkan false positive honeycombing.
2. Pengukuran Jarak Asal-Asalan: Hanya mengandalkan perasaan atau penggaris plastik untuk mengukur path length. Ingat, dalam perhitungan V = L/T, persentase kesalahan pada L akan langsung menjadi persentase kesalahan pada V. Jika jarak sebenarnya 500 mm dan Anda memperkirakan 480 mm, V akan meleset 4%. Gunakan selalu meteran digital atau laser meter yang terkalibrasi.
3. Mengabaikan Pengaruh Rebar (Baja Tulangan): Seperti diulas sebelumnya, jika Anda tidak melacak rebar dan tidak menerapkan faktor koreksi, gelombang yang merambat cepat melalui tulangan akan memberikan data waktu tempuh yang lebih singkat. Hasilnya, beton ber-honeycomb parah pun bisa tampak “Good” secara semu. Ini adalah false negative yang sangat berbahaya secara struktural.
4. Interpretasi Data Tunggal: Melakukan satu atau dua titik pengukuran, lalu menyimpulkan kualitas seluruh kolom atau balok. Honeycombing sering bersifat lokal. Hanya dengan grid mapping yang disiplin, batas-batas zona keropos dapat terdefinisi. Satu titik data tidak mewakili populasi elemen.
5. Salah Membaca “First Arrival” pada A-Scan: Pada mode transmisi tidak langsung atau pada beton dengan honeycombing parah, sinyal pertama yang tiba bisa sangat lemah. Operator yang kurang terlatih sering menangkap sinyal kedua atau sinyal noise sebagai first-zero-crossing. Gunakan mode A-scan pada NOVOTEST, perbesar (amplifikasi) sinyal, dan pastikan Anda benar-benar membaca kedatangan pertama gelombang longitudinal.

Quick Audit Template: Laporan Hasil Deteksi Honeycombing

Agar data pengukuran tidak sekadar numpuk, konversikan menjadi laporan yang mudah dianalisis dan langsung bisa ditindaklanjuti oleh tim quality control dan site manager. Gunakan template berikut ini sebagai cetakan untuk pemetaan satu zona grid.

Contoh Sederhana Template Rekam Data Grid:

Panduan Klasifikasi Cepat:

• Jika V turun di bawah 3,200 m/s pada area dengan beton normal (<3,000 m/s untuk beton mutu rendah), segera tandai dengan status Poor / Suspect Void.
• Area bertetangga yang menampilkan penurunan kecepatan drastris (>15%) dalam jarak pendek sangat kuat mengarah pada honeycombing terlokalisasi, bukan sekadar perbedaan densitas.

Rekomendasi Tindakan:
Untuk setiap area yang terindikasi Poor berdasarkan pemetaan UPV, lakukan verifikasi langsung secara terbatas. Gunakan endoskopi (borescope) yang dimasukkan melalui lubang terbor kecil untuk mengonfirmasi visual keberadaan rongga. Apabila void terkonfirmasi, segera jalankan prosedur perbaikan menggunakan material grouting injection berkekuatan tinggi untuk mengisi zona honeycomb dan memulihkan monolitas struktural elemen.

Kesimpulan

Deteksi honeycombing adalah misi non-nego dalam quality control beton, dan mengandalkan inspeksi visual semata adalah pertaruhan yang tidak bisa diterima. Dengan mendisiplinkan diri mengikuti checklist berbasis standar ASTM C597, mengombinasikannya dengan perangkat ultrasonik berkinerja tinggi seperti Strength Meter TSP NOVOTEST IPSM-U+T+D, serta melakukan interpretasi hasil secara cermat, Anda memiliki metodologi yang solid untuk menyingkap cacat tersembunyi. Ingat, langkah verifikasi mengonversi data UPV menjadi tindakan nyata adalah penutup siklus kendali mutu yang efektif. Sempurnakan checklist Anda dan dukung dengan instrumentasi yang tepat untuk menjaga integritas setiap elemen struktur yang Anda awasi.

FAQ

Apakah alat NOVOTEST ini bisa mendeteksi honeycombing berukuran kecil (kurang dari 5 cm)?

Kemampuan deteksi void sangat bergantung pada ukuran rongga, kedalaman, dan frekuensi transduser. Transduser 54 kHz pada NOVOTEST umumnya sensitif terhadap rongga dengan diameter setidaknya 30-50% dari panjang gelombang. Untuk honeycombing berukuran sangat kecil (kurang dari 5 cm) yang terisolasi dan dalam, sinyal pertama mungkin tidak sepenuhnya terhambat, menyebabkan penurunan kecepatan yang kurang signifikan. Namun, honeycombing jarang berupa satu rongga tunggal besar; biasanya berupa kluster yang akan terdeteksi secara kolektif melalui penurunan kecepatan dan distorsi sinyal A-scan yang khas. Grid mapping rapat (0.1m x 0.1m) adalah kunci untuk menangkapnya.

Berapa ketebalan maksimum beton yang bisa diuji menggunakan Strength Meter TSP NOVOTEST IPSM-U+T+D?

Dengan transduser 54 kHz dan energi pulsa yang dapat ditingkatkan (excitation voltage) pada unit NOVOTEST, jarak tembus efektif pada beton berkualitas baik dapat mencapai sekitar 5 hingga 10 meter dalam mode transmisi langsung. Namun, untuk deteksi honeycombing yang membutuhkan resolusi tinggi, rentang yang lebih praktis adalah hingga 3-4 meter. Faktor penentunya adalah kualitas beton itu sendiri; material dengan banyak agregat besar atau sudah terindikasi keropos akan mengatenuasi sinyal lebih cepat, membatasi jarak tembus efektif.

Bagaimana jika tulangan baja (rebar) menghalangi jalur gelombang antara dua transduser?

Jika rebar melintang persis di jalur langsung dan paralel, kecepatan yang terbaca akan lebih tinggi dari semestinya, berpotensi menutupi keberadaan cacat. Strategi yang benar adalah: 1) Identifikasi lokasi rebar dengan covermeter, 2) Hindari jalur yang segaris dengan rebar tebal, 3) Jika tak terhindarkan, posisikan transduser sedemikian rupa sehingga jalur gelombang membentuk sudut terhadap sumbu rebar, dan 4) Terapkan faktor koreksi matematis yang telah terstandarisasi dengan mengukur jarak transduser ke rebar dan diameter tulangan. Mengabaikan langkah ini dapat menghasilkan penilaian kualitas beton yang keliru secara berbahaya.

Apakah hasil pengukuran UPV perlu diverifikasi menggunakan uji core drill?

Hasil UPV memberikan klasifikasi kualitas secara tidak langsung berdasarkan korelasi statistik. Ketika UPV menunjukkan area “Doubtful” atau “Poor” yang konsisten, standar prosedur NDT yang prudent sangat merekomendasikan verifikasi langsung. Core drill pada titik-titik anomali UPV yang paling rendah adalah metode konklusif untuk mengetahui secara pasti kondisi internal (densitas aktual, visualisasi rongga, dan uji kuat tekan). Namun, UPV berfungsi untuk meminimalkan jumlah core yang diperlukan, mengarahkan Anda ke titik paling representatif, bukan melakukan coring secara acak yang mahal dan merusak struktur.
