Satu titik kegagalan pada lapisan pelindung pipa air minum dapat menjadi jalur masuk kontaminan yang membahayakan kesehatan jutaan orang. Risikonya bukan hanya korosi dan kebocoran, melainkan pencemaran mikrobiologis dan kimia langsung ke air yang Anda konsumsi. Di sinilah urgensi kontrol kualitas coating pipa air minum menjadi fondasi keamanan proyek pipeline Anda.
American Water Works Association (AWWA) melalui standar C222 mendefinisikan serangkaian uji ketat untuk memvalidasi integritas lapisan, di mana impact test menjadi salah satu gerbang paling kritis. Uji ini mensimulasikan benturan mekanis saat handling, instalasi, dan operasi yang berpotensi merusak coating. Tanpa prosedur yang terstruktur, Anda hanya mengandalkan asumsi.

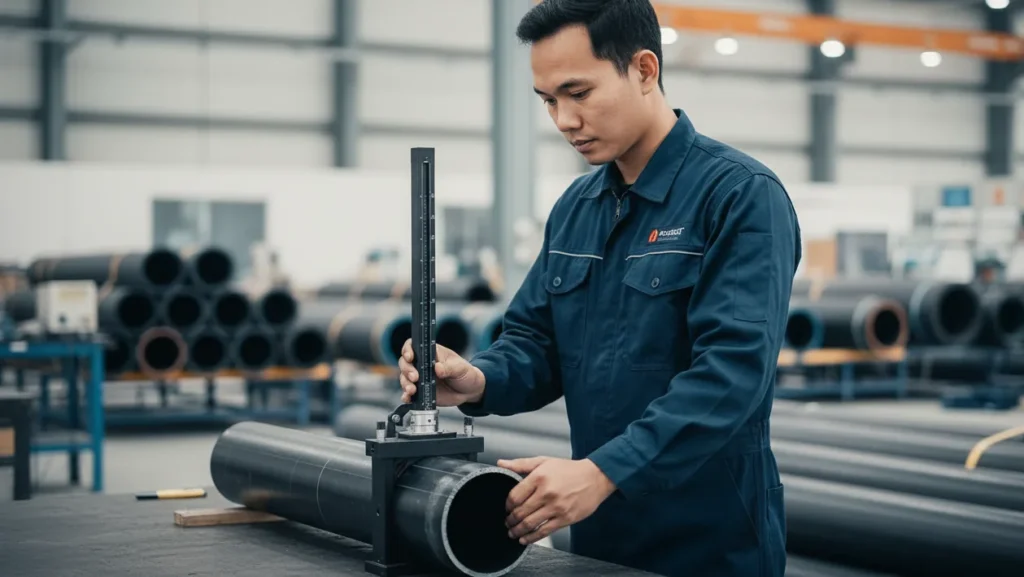

Pipa Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai instrumen portabel yang memungkinkan Anda menjalankan strategi kontrol kualitas secara presisi langsung di lapangan. Artikel ini membongkar checklist QC komprehensif untuk memastikan coating pipa air minum Anda bebas cacat dan patuh standar.
- Checklist Utama Kontrol Kualitas Coating Pipa Air Minum
- Penjelasan Tiap Poin Penting dalam Checklist
- Persiapan Alat dan Spesimen
- Kalibrasi Alat Uji Impact
- Jadwal dan Prosedur Impact Test
- Verifikasi dengan Holiday Detection
- Inspeksi Visual
- Dokumentasi Hasil
- Penanganan Cacat
- Standar atau Regulasi Terkait
- Tools yang Direkomendasikan
- Kesalahan yang Sering Terjadi dalam QC Coating
- Quick Audit Template
- FAQ
- Referensi
Checklist Utama Kontrol Kualitas Coating Pipa Air Minum
Gunakan daftar periksa ini sebagai panduan langkah demi langkah untuk setiap sesi inspeksi coating di lapangan:
- Lakukan persiapan alat uji (NOVOTEST STRIKE U1-4219 dan aksesoris) serta bersihkan spesimen pipa dari kontaminan permukaan
- Kalibrasi impact tester menggunakan blok referensi untuk memastikan energi tumbukan sesuai spesifikasi
- Eksekusi impact test minimal pada 3 titik acak per pipa dengan energi yang ditentukan (umumnya 6,8 J)
- Verifikasi integritas lapisan segera setelah tumbukan menggunakan holiday detector tegangan tinggi
- Lakukan inspeksi visual menyeluruh pada area uji di bawah pencahayaan memadai
- Dokumentasikan semua parameter dan hasil pengujian pada format laporan standar
- Tindak lanjuti setiap temuan cacat dengan prosedur perbaikan dan rekam seluruh prosesnya
Penjelasan Tiap Poin Penting dalam Checklist
Memahami “apa” tanpa “mengapa” seringkali menghasilkan implementasi yang setengah hati. Bagian ini membongkar dasar teknis dan prosedur benar untuk setiap butir checklist, memastikan tim QC Anda tidak hanya menjalankan instruksi tetapi juga mampu mengambil keputusan tepat saat kondisi lapangan menyimpang dari ideal.
Persiapan Alat dan Spesimen
Kondisi awal alat dan spesimen menentukan validitas seluruh rangkaian uji. Periksa kondisi fisik NOVOTEST STRIKE U1-4219: pastikan mekanisme pelepas striker berfungsi lancar, pegas tidak aus, dan tidak ada korosi pada komponen vital. Body alat yang ringan memudahkan pemeriksaan ini.
Untuk spesimen, pilih pipa yang mewakili batch produksi hari itu. Area uji wajib Anda bersihkan dari debu, minyak, atau material asing yang dapat menyerap energi impact atau mengganggu adhesi holiday detector. Gunakan kain bebas serat dan pelarut yang direkomendasikan pabrikan coating, lalu biarkan mengering sempurna sebelum pengujian dimulai.
Kalibrasi Alat Uji Impact
Akurasi NOVOTEST STRIKE U1-4219 bergantung pada kalibrasi yang Anda disiplinkan. Tanpa kalibrasi rutin, energi tumbukan dapat meleset dari target sehingga menghasilkan false positive (coating lolos padahal lemah) atau false negative (coating baik dianggap gagal). Standar AWWA C222 menuntut toleransi yang ketat pada level energi impact 6,8 J untuk lapisan poliuretan.
Prosedur kalibrasinya sederhana: gunakan blok referensi dengan kekerasan diketahui dan verifikasi bahwa kedalaman atau diameter jejak impact sesuai spesifikasi. Frekuensi idealnya adalah harian atau tepat sebelum sesi pengujian dimulai. Setiap pergeseran setting atau pergantian operator juga mengharuskan Anda melakukan rekalibrasi.
Jadwal dan Prosedur Impact Test
AWWA C222 tidak memberikan frekuensi uji secara eksplisit seperti “setiap X pipa”, melainkan menetapkan kualifikasi prosedur (PQT) yang harus Anda sepakati dalam project specification. Dalam praktik terbaik industri, terapkan jadwal minimal satu test per 10 pipa atau per shift produksi, mana yang lebih sering.
Prosedurnya: tetapkan energi impact berdasarkan ketebalan coating spesifik — untuk lapisan standar pipa air minum, nilai 6,8 Joule adalah titik awal yang umum. Pilih minimal tiga titik acak di sepanjang badan pipa, termasuk area lasan jika memungkinkan. Posisikan alat tegak lurus permukaan, lepaskan striker, dan segera lanjutkan ke verifikasi holiday detection.
Verifikasi dengan Holiday Detection
Impact test hanya menciptakan potensi cacat; holiday detection-lah yang membuktikan apakah lapisan benar-benar tembus atau tidak. Prinsipnya sederhana: probe bertegangan tinggi dilewatkan di atas area tumbukan. Jika terdapat pori atau retak mikro hingga ke substrat, loncatan listrik akan terjadi, memicu alarm visual atau suara pada detektor.
Waktu kritisnya adalah segera setelah impact test. Cacat baru dapat “menutup” secara semu karena elastisitas material atau kontaminasi, sehingga penundaan inspeksi meningkatkan risiko lolosnya cacat tersembunyi. Kriteria lolos mutlak: tidak ada sinyal kebocoran pada 100% area yang diuji. Untuk hasil komprehensif, gunakan alat pendukung seperti NOVOTEST SPARK-1 secara terintegrasi.
Inspeksi Visual
Sebelum dan sesudah holiday detection, mata manusia tetap menjadi instrumen penginderaan yang kritis. Lakukan di bawah pencahayaan minimal 500 lux dan perhatikan dengan saksama: apakah muncul retak rambut radial dari titik impact? Apakah ada delaminasi atau pengelupasan di sekeliling jejak? Perubahan warna atau “bintang” putih pada coating polimer seringkali menandakan stress berlebih.
Untuk menambah objektivitas, ukur ketebalan coating residual di dasar jejak impact menggunakan coating thickness gauge. Data ini tidak menggantikan holiday detection, tetapi memperkuat analisis ketika muncul keraguan dan menjadi bukti pendukung dalam laporan.
Dokumentasi Hasil
Tanpa rekam jejak yang tertib, semua pengujian Anda hilang nilainya saat audit atau investigasi kegagalan terjadi. Bangun format laporan yang minimal mencakup: identitas pipa (nomor seri, batch, diameter), tanggal dan jam uji, nama operator, setting energi impact, hasil holiday detection (pass/fail) pada setiap titik, hasil inspeksi visual, dan tanda tangan inspektur.
Simpan salinan digital dalam database terpusat dan cetak untuk arsip proyek. Keterhubungan data ini memungkinkan Anda menarik korelasi cepat antara parameter produksi dan performa coating di masa depan.
Penanganan Cacat
Menemukan cacat bukanlah kegagalan QC, melainkan bukti bahwa sistem Anda berfungsi mendeteksi potensi masalah. Prosedur perbaikannya harus sudah disepakati sebelum proyek dimulai. Umumnya, area yang gagal Anda tandai, lalu amplas atau blast hingga ke substrate sehat sesuai instruksi pabrikan coating.
Aplikasikan ulang coating dengan overlap ke area baik di sekitarnya dan ikuti curing time yang disyaratkan. Lalu, titik kritisnya: lakukan pengujian ulang penuh (impact + holiday) pada area reparasi tersebut. Catat semua langkah perbaikan dan dapatkan persetujuan dari QC supervisor. Jangan pernah menutup laporan sebelum area itu dinyatakan lolos.
Standar atau Regulasi Terkait
Kepatuhan terhadap standar bukan sekadar formalitas dokumen, melainkan pagar hukum dan teknis yang melindungi Anda dari bencana kontaminasi. Inilah pilar regulasi yang wajib Anda penuhi:
AWWA C222 — Standar Primer Coating Poliuretan
AWWA C222-18 menetapkan persyaratan ketat untuk coating poliuretan pada pipa baja air minum. Standar ini mencakup ketebalan minimum, adhesi, uji dampak (impact resistance), fleksibilitas, dan holiday detection. Uji dampak menjadi wajib untuk memastikan lapisan mampu menahan beban mekanis saat transportasi dan pemasangan tanpa retak atau terkelupas. Standar ini juga mengatur tegangan spesifik untuk deteksi holiday berdasarkan ketebalan coating.
ISO 21809 — Spektrum Perlindungan Pipa Bawah Tanah
ISO 21809 adalah standar internasional untuk coating eksternal pipa buried atau submerged. Meskipun cakupannya luas untuk industri migas, prinsip pengujiannya selaras dengan AWWA C222. Anda bisa merujuknya untuk metodologi uji yang harmonis secara global ketika proyek melibatkan konsultan atau kontraktor internasional.
Regulasi Lokal Indonesia dan Implikasi Kesehatan
Di Indonesia, regulasi mengenai pipa air minum merujuk pada SNI dan Kepmenkes terkait kualitas air minum. Meski belum sedetail AWWA, proyek-proyek besar kerap mengadopsi standar internasional untuk menjamin keamanan. Konsekuensi mengabaikannya sangat serius: kontaminasi logam berat atau bakteri dari pipa berkarat dapat memicu sanksi hukum dan krisis kesehatan publik. Strategi kontrol kualitas coating pipa air minum yang ketat adalah investasi pencegahan Anda.
Tools yang Direkomendasikan
Memilih instrumen yang salah dapat menjerumuskan Anda pada ketidakakuratan dan inefisiensi. Berikut adalah perangkat inti untuk eksekusi QC coating yang solid:
Pipa Impact Tester NOVOTEST STRIKE U1-4219
Inilah inti dari strategi Anda. NOVOTEST STRIKE U1-4219 dirancang untuk pengujian langsung pada pipa, baik di workshop maupun di lapangan, tanpa memerlukan sampel terpisah. Fitur unggulannya meliputi:
- Energi terkalibrasi yang repeatable, memenuhi toleransi standar AWWA C222
- Desain portabel dan ringan, ideal untuk inspektur lapangan
- Tingkat kebisingan rendah, nyaman digunakan dalam durasi panjang
- Mekanisme yang sederhana dan kokoh, minim perawatan
- Kompatibel langsung dengan prosedur holiday detection
| Spesifikasi | NOVOTEST STRIKE U1-4219 |
|---|---|
| Jenis Pengujian | Impact resistance coating langsung pada pipa |
| Metode Uji | Falling weight terkontrol dengan pegas terkalibrasi |
| Kesesuaian Standar | AWWA C222, ISO 21809 |
| Energi Impact | Dapat diatur (umum 6,8 J untuk lapisan standar) |
| Portabilitas | Ringan, operasi handheld |
| Kebutuhan Spesimen | Tidak memerlukan kupon terpisah |
| Fitur Integrasi | Dapat digunakan bersama NOVOTEST SPARK-1 Holiday Detector |
Untuk mendapatkan Pipa Impact Tester NOVOTEST STRIKE U1-4219 dan alat uji pendukung lainnya, Anda dapat berkonsultasi dengan distributor tepercaya. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, menyediakan perangkat ini untuk mendukung proses kontrol kualitas di fasilitas Anda. Mereka dapat membantu merekomendasikan konfigurasi alat yang tepat sesuai kebutuhan spesifik proyek pipa air minum Anda, memastikan proses pengujian berjalan lancar dengan dukungan purnajual yang responsif.
Alat Pendukung Wajib
- Holiday Detector (NOVOTEST SPARK-1): Alat ini menerapkan tegangan tinggi untuk mendeteksi cacat tembus mikroskopis. Memilih versi dengan voltase sesuai ketebalan coating Anda adalah krusial.
- Coating Thickness Gauge: Alat ukur presisi untuk memverifikasi ketebalan lapisan sebelum dan sesudah impact test, memastikan kesesuaian dengan spesifikasi pabrikan.
Kesalahan yang Sering Terjadi dalam QC Coating
Pengalaman lapangan menunjukkan bahwa kegagalan seringkali bukan karena alat, melainkan karena prosedur yang terlewat. Hindari jebakan klasik berikut:
- Frekuensi Pengujian Terlalu Jarang: Mengandalkan satu test per hari untuk produksi ratusan pipa adalah resep bencana yang tidak terdeteksi. Patuhi jadwal minimum yang disepakati dalam spesifikasi proyek, biasanya per shift atau per batch tertentu.
- Energi Impact Tidak Sesuai Spesifikasi: Jangan mengasumsikan semua coating sama. Menggunakan nilai default 6,8 J untuk coating yang lebih tebal atau sistem multi-layer bisa jadi tidak memadai. Selalu periksa spesifikasi teknis pabrikan coating dan sesuaikan.
- Melewatkan Holiday Detection Pasca-Impact: Kesalahan paling umum. Operator berhenti setelah melihat jejak tumbukan dan menganggapnya cukup, padahal retak mikro yang tak terlihat secara visual baru akan terdeteksi oleh loncatan listrik.
- Dokumentasi Tidak Lengkap: Laporan tanpa identitas pipa atau tanda tangan membuat data tidak tertelusur saat terjadi masalah di masa depan.
- Operator Tidak Terlatih: Gerakan melepaskan striker yang tidak stabil atau penempatan holiday detector yang tidak benar menghasilkan data yang tidak akurat dan tidak konsisten. Sertifikasi internal sederhana dan praktik rutin dapat mengatasinya.
Quick Audit Template
Supervisor dapat menggunakan template ringkas ini untuk audit harian atau mingguan. Fungsinya adalah untuk memastikan bahwa checklist utama telah dijalankan dengan benar oleh tim inspektur.
| Item Audit | Status (✓/✗) | Catatan |
|---|---|---|
| 1. Persiapan Material & Alat | ||
| Spesimen pipa bersih dari kontaminan | ||
| NOVOTEST STRIKE U1-4219 dalam kondisi fisik baik | ||
| 2. Kalibrasi | ||
| Kalibrasi alat dilakukan hari ini (Ya/Tidak) | ||
| Hasil kalibrasi sesuai toleransi standar | ||
| 3. Eksekusi Impact Test | ||
| Jumlah titik uji per pipa sesuai prosedur (min. 3) | ||
| Setting energi impact sesuai spesifikasi coating | ||
| 4. Verifikasi Cacat | ||
| Holiday detection dilakukan segera setelah impact | ||
| Inspeksi visual dilaksanakan pada semua titik | ||
| 5. Dokumentasi | ||
| Laporan diisi lengkap (ID pipa, hasil, tanda tangan) | ||
| Temuan cacat dicatat dan ditindaklanjuti |
Nama Auditor: ____________________ Tanda Tangan: ____________________ Tanggal: ____________________
FAQ
Apa fungsi impact test pada coating pipa air minum?
Fungsinya untuk mensimulasikan dan memverifikasi ketahanan lapisan pelindung terhadap benturan mekanis yang mungkin terjadi saat transportasi, instalasi, dan operasi pipa. Uji ini memastikan coating tidak retak atau terkelupas yang dapat menjadi titik awal korosi dan kontaminasi air minum.
Seberapa sering impact test harus dilakukan menurut AWWA C222?
AWWA C222 mengharuskan uji ini menjadi bagian dari kualifikasi prosedur (PQT) dan inspeksi rutin. Frekuensi pastinya disepakati dalam spesifikasi proyek, tetapi praktik terbaik industri menyarankan minimal satu kali per shift produksi atau per 10 pipa yang diproduksi, untuk menjaga konsistensi kontrol kualitas coating pipa air minum.
Apakah NOVOTEST STRIKE U1-4219 dapat digunakan untuk semua ukuran pipa?
Ya. Alat ini beroperasi secara portabel dan diaplikasikan langsung ke permukaan pipa, sehingga dapat digunakan pada berbagai diameter pipa, asalkan area uji memiliki akses yang cukup untuk menempatkan alat secara tegak lurus.
Bagaimana cara memastikan kalibrasi alat uji impact tetap akurat?
Kalibrasi rutin harian menggunakan blok referensi standar adalah kunci. Pastikan jejak yang dihasilkan pada blok sesuai spesifikasi yang ditetapkan. Jika terjadi penyimpangan, lakukan penyesuaian mekanisme alat atau kirimkan ke distributor resmi untuk servis, bukan melakukan kalibrasi mandiri di luar prosedur.
Rekomendasi Impact Tester
Referensi
- American Water Works Association. (2018). AWWA C222-18: Polyurethane Coatings for Steel Water Pipe and Fittings. AWWA.
- International Organization for Standardization. (2011). ISO 21809-1: Petroleum and natural gas industries — External coatings for buried or submerged pipelines. ISO.
- NOVOTEST. Manual book and technical specifications for STRIKE U1-4219 Pipe Impact Tester.
Strategi kontrol kualitas coating pipa air minum yang terstruktur adalah benteng akhir Anda melawan potensi kontaminasi. Dengan mengintegrasikan checklist ketat, mulai dari persiapan hingga dokumentasi, dan menempatkan instrumen tepercaya seperti NOVOTEST STRIKE U1-4219 sebagai titik tumpu, kepatuhan terhadap standar AWWA C222 bukan sekadar target, melainkan realitas harian di lapangan.
Jangan menyerahkan keamanan suplai air minum Anda pada asumsi. Pastikan setiap lapisan pipa telah teruji ketahanan dan integritasnya secara komprehensif. Untuk memperkuat gudang alat ukur dan pengujian Anda, CV. Java Multi Mandiri siap mendampingi Anda sebagai mitra supplier dan distributor tepercaya, menyediakan solusi instrumen yang tepat guna mendukung konsistensi kualitas produk Anda. Update checklist Anda dengan standar terbaru dan konsultasikan kebutuhan alat Anda untuk proses pengendalian kualitas yang lebih handal.
