Permasalahan klasik dalam proyek infrastruktur bawah tanah seringkali luput dari perhatian hingga semuanya terlambat: lapisan pelindung pipa mengalami kegagalan sebelum waktunya. Anda mungkin telah menyaksikan sendiri, bagaimana pipa yang baru tertimbun tanah mengalami korosi dan kebocoran hanya dalam hitungan bulan. Kegagalan prematur ini nyaris selalu berakar pada satu titik lemah, yaitu lapisan pelindung (coating) yang tidak mampu menahan dampak mekanis — benturan saat handling, transportasi, atau proses penimbunan kembali (backfilling). Di sinilah urgensi prosedur uji impact pipa menemukan relevansinya. Standar internasional seperti ASTM G14 hadir untuk menyediakan kerangka kerja yang ketat dalam mengukur ketahanan impact lapisan pipa, memastikan bahwa hanya material andal yang terpasang di lapangan. Artikel ini menyajikan panduan prosedural langkah demi langkah, dengan fokus pada penggunaan Pipa Impact Tester NOVOTEST STRIKE U1-4219, sebuah instrumen yang kami rekomendasikan bagi para profesional quality control di industri air minum dan limbah untuk mencapai hasil uji yang akurat, repeatable, dan sesuai standar.
- Overview Standar Industri Uji Impact Pipa
- Apa Itu ASTM G14?
- Persyaratan dan Scope Pengujian Impact Coating Pipa
- Persiapan Spesimen Uji
- Metode Pengujian yang Diwajibkan ASTM G14
- Langkah-langkah Prosedur Uji Impact
- Alat yang Direkomendasikan: NOVOTEST STRIKE U1-4219
- Mengapa NOVOTEST STRIKE U1-4219?
- Spesifikasi Teknis NOVOTEST STRIKE U1-4219
- Implementasi di Lapangan untuk Quality Control
- Tantangan dan Solusi dalam Uji Impact Pipa
- Kesimpulan
- FAQ
- References
Overview Standar Industri Uji Impact Pipa
Industri perpipaan, khususnya di sektor water dan sewage utilities, beroperasi di bawah tekanan besar untuk memastikan umur pakai infrastruktur yang panjang. Kerusakan lapisan (coating) pada pipa baja adalah awal mula bencana korosi bawah tanah. Standar ASTM G14 menjadi acuan fundamental yang secara spesifik mendefinisikan metode uji impact untuk mengevaluasi ketahanan lapisan pada pipa. Standar ini mensimulasikan kondisi benturan nyata yang terjadi di lapangan, bukan sekadar nilai laboratoris yang abstrak.
Cakupan ASTM G14 sangat relevan dengan regulasi nasional. Di Indonesia, standar ini menjadi rujukan penting bagi Kementerian PUPR dalam menetapkan spesifikasi teknis proyek penyediaan air minum dan sanitasi. Tuntutan industri sangat jelas: lapisan pipa harus mampu menahan tekanan mekanis tanpa retak atau terkelupas. Metode uji impact yang terstandarisasi memberikan data objektif untuk verifikasi klaim pabrikan, sekaligus menjadi alat kontrol kualitas yang kredibel untuk menghindari kegagalan sistem yang merugikan secara finansial dan sosial.
Apa Itu ASTM G14?
ASTM G14 adalah metode uji standar untuk menentukan ketahanan impact lapisan pipa baja. Prinsip dasarnya sederhana namun sangat terukur: sebuah beban berbentuk bola dengan spesifikasi tertentu dijatuhkan dari ketinggian yang dikontrol secara vertikal ke atas permukaan spesimen pipa. Energi yang dihasilkan dari tumbukan ini mereplikasi benturan keras yang mungkin terjadi, seperti terkena alat berat atau batu tajam saat penimbunan.
Parameter kritis dalam ASTM G14 meliputi massa impactor, yang dikombinasikan dengan ketinggian jatuh untuk menghasilkan energi impact standar, umumnya 4 Joule (J). Diameter indentor (bola impactor) ditetapkan sebesar 1 inci (25,4 mm) untuk menciptakan area tekanan yang konsisten. Pasca-impact, kerusakan lapisan dievaluasi secara visual. Indikator kegagalan meliputi retakan (cracking), pengelupasan (disbondment), atau delaminasi yang terlihat. Tujuan fundamentalnya bukanlah mengukur kekuatan pipa itu sendiri, melainkan mengukur integritas sistem perlindungannya terhadap benturan mekanis harian di lingkungan operasi yang keras.
Persyaratan dan Scope Pengujian Impact Coating Pipa
Penerapan ASTM G14 tidak bisa dilakukan secara serampangan. Ada batasan scope dan persyaratan spesimen yang harus dipenuhi untuk memastikan validitas hasil uji. Pertama, metode ini secara spesifik ditujukan untuk menguji lapisan (coating) pada substrat pipa baja, terutama lapisan anti-korosi seperti fusion-bonded epoxy (FBE), polietilen tiga lapis (3LPE), atau coal tar enamel. Pipa tanpa lapisan atau pipa berbahan non-ferrous berada di luar scope standar ini.
Laboratorium atau tim quality control yang mengadopsi prosedur ini harus mempersiapkan kondisi pengujian yang terkendali. Suhu dan kelembaban ruangan dicatat karena dapat memengaruhi elastisitas lapisan. Seluruh dokumentasi persyaratan pelanggan dan spesifikasi proyek, seperti energi impact yang diminta (yang mungkin lebih tinggi dari 4 J), harus jelas sebelum pengujian dimulai. Ketidakjelasan parameter proyek dapat menyebabkan hasil uji yang tidak relevan atau perselisihan teknis. Standar ini memberikan fondasi, tetapi parameter spesifik proyek adalah mandat yang harus dijalankan oleh insinyur QA/QC.
Persiapan Spesimen Uji
Kualitas hasil uji impact sangat bergantung pada kualitas persiapan spesimen. Potong sampel pipa dengan panjang sesuai spesifikasi proyek, biasanya minimum 300 mm, untuk memberikan area yang cukup bagi beberapa titik pengujian. Pastikan pemotongan dilakukan dengan rapi tanpa merusak atau mengelupaskan lapisan di dekat area yang akan diuji.
Tahap krusial berikutnya adalah pembersihan. Bersihkan seluruh permukaan spesimen dari kotoran, minyak, atau serpihan yang dapat menutupi cacat. Keringkan secara menyeluruh. Lakukan penandaan titik impact dengan spidol permanen; beri jarak minimal 25 mm dari ujung potongan pipa dan antar titik uji untuk menghindari efek interaksi antar benturan. Terakhir, lakukan inspeksi visual awal di bawah pencahayaan yang baik. Setiap cacat yang sudah ada sebelumnya — seperti goresan, lubang kecil (holiday), atau area yang tidak terlapisi — harus didokumentasikan dan dihindari sebagai titik uji, karena akan mendistorsi hasil evaluasi akhir.
Metode Pengujian yang Diwajibkan ASTM G14
ASTM G14 tidak hanya mendefinisikan alat, tetapi juga memberikan checklist prosedural ketat yang menjamin akurasi dan repeatabilitas. Kunci utama adalah kontrol terhadap variabel. Kalibrasi alat uji harus diverifikasi secara berkala; ukur ketinggian jatuh menggunakan alat ukur yang tertelusur, dan pastikan massa impactor sesuai spesifikasi. Kegagalan dalam verifikasi ini langsung menggugurkan validitas data.
Urutan kerja harus sistematis: penempatan spesimen, pengaturan ketinggian, pelepasan beban, dan evaluasi. Langkah evaluasi adalah tahapan yang paling membutuhkan ketelitian. Metode visual langsung dengan mata telanjang seringkali tidak cukup. Untuk mendeteksi retakan mikro atau delaminasi yang tipis, gunakan cairan penetrant berwarna kontras tinggi atau pengamatan dengan mikroskop portabel. Standar ini menuntut inspektur untuk mencatat bukan hanya ada/tidaknya cacat, tetapi juga dimensi dan jenis kerusakan seperti retak radial, pengelupasan konsentris, atau pecahnya lapisan hingga substrat terlihat. Semua observasi ini harus dicatat dalam formulir data baku yang telah disiapkan.
Langkah-langkah Prosedur Uji Impact
Berikut adalah checklist langkah kerja detail yang dapat Anda gunakan sebagai instruksi langsung di lapangan, menggunakan alat uji seperti NOVOTEST STRIKE U1-4219.
- Langkah 1: Penempatan Spesimen Tempatkan spesimen pipa pada penyangga (V-block base) dalam posisi horizontal dan stabil. Pastikan titik target yang telah Anda tandai berada tepat di bawah lintasan jatuh impactor. Pipa tidak boleh bergerak atau bergetar saat tumbukan terjadi.
- Langkah 2: Pengaturan Ketinggian Jatuh Atur ketinggian jatuh beban sesuai standar atau spesifikasi proyek. Untuk energi standar 4 Joule, ketinggian yang dihitung adalah 1 meter (tergantung pada massa impactor spesifik alat Anda). Kunci mekanisme pemandu pada ketinggian tersebut.
- Langkah 3: Eksekusi Uji Lepaskan impactor menggunakan mekanisme pelepas. Pengamatan Anda di sini vital: pastikan impactor jatuh bebas tanpa hambatan, hanya terbentur spesimen satu kali, dan tidak memantul untuk menumbuk kedua kalinya.
- Langkah 4: Observasi dan Dokumentasi Segera amati titik impact. Gunakan kaca pembesar atau mikroskop portabel. Periksa adanya retakan yang menjalar, pengelupasan di sekitar titik tumbukan, atau delaminasi di bawah lapisan yang tidak terlihat langsung. Dokumentasikan dengan foto makro beresolusi tinggi.
- Langkah 5: Pengulangan Ulangi prosedur untuk minimum 5 titik uji di sepanjang sampel pipa, dengan jarak antar titik yang cukup. Setiap titik adalah satu data valid yang berdiri sendiri.
- Langkah 6: Pencatatan Hasil Catat setiap hasil pada formulir yang telah ditentukan. Sertakan sketsa, dimensi kerusakan (jika ada), dan parameter uji (suhu, ketinggian). Data ini adalah bukti compliance yang sah.

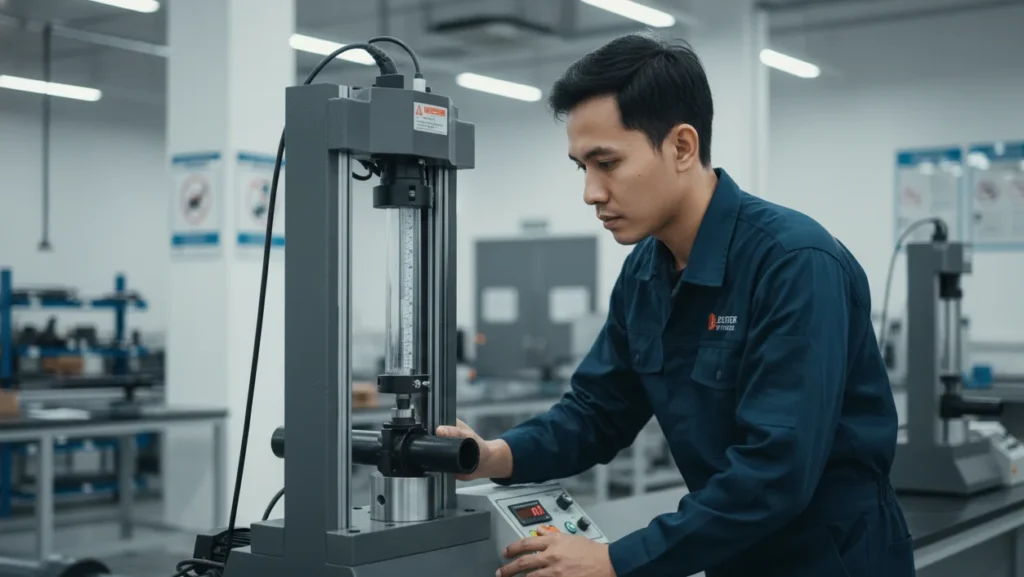

Alat yang Direkomendasikan: NOVOTEST STRIKE U1-4219
Untuk melaksanakan prosedur di atas dengan presisi dan efisiensi tinggi, laboratorium quality control modern memerlukan instrumen yang tidak sekadar memenuhi standar, tetapi juga menyelesaikan permasalahan praktis di lapangan. Pipa Impact Tester NOVOTEST STRIKE U1-4219 adalah jawaban atas kebutuhan tersebut. Alat ini kami rekomendasikan sebagai pilihan utama karena merupakan alat uji yang dirancang khusus untuk menguji ketahanan lapisan pipa selama pemasangan dan operasi. Instrumen ini mengadopsi seluruh parameter kritis ASTM G14 dengan tepat: menggunakan impactor bola berdiameter 1 inci standar dan mampu menghasilkan energi impact 4 J, menjadikannya instrumen yang langsung siap pakai untuk verifikasi lapisan pipa.
Mengapa NOVOTEST STRIKE U1-4219?
Dibandingkan dengan metode uji impact konvensional yang seringkali berat, rumit, dan memerlukan ruang laboratorium khusus, NOVOTEST STRIKE U1-4219 menawarkan keunggulan kompetitif yang signifikan. Alat ini memungkinkan pengujian dilakukan secara langsung pada pipa tanpa perlu membuat sampel terpisah, sebuah lompatan efisiensi yang mempercepat evaluasi secara drastis. Kemudahan setup dan operasionalnya memungkinkan pengujian hanya oleh satu orang operator. Akurasi tinggi dicapai melalui mekanisme pelepasan beban otomatis yang menghilangkan friksi dan variabilitas pelepasan manual. Instrumen ini juga disertai dengan kemampuan pengujian komprehensif karena dapat digunakan bersamaan dengan Pulse Holiday Detector NOVOTEST SPARK-1 untuk langsung memeriksa kelanjutan lapisan setelah benturan, bukan hanya kekuatannya saja.
Spesifikasi Teknis NOVOTEST STRIKE U1-4219
Meskipun detail spesifikasi teknis dapat mengalami pembaruan oleh pabrikan, kerangka kerja alat ini tetap berpusat pada kepatuhan terhadap ASTM G14. Tabel berikut merangkum parameter kunci yang menjadi dasar kerjanya.
| Parameter | Spesifikasi / Referensi |
|---|---|
| Standar Uji | ASTM G14 |
| Diameter Indentor | 1 inci (25,4 mm) |
| Energi Impact Standar | 4 Joule |
| Mekanisme Pelepasan | Otomatis (untuk meminimalkan friksi) |
| Aplikasi Uji | Langsung pada pipa tanpa sampel terpisah |
| Integrasi Pengujian | Kompatibel dengan Pulse Holiday Detector |
Implementasi di Lapangan untuk Quality Control
Mengintegrasikan prosedur uji impact ke dalam sistem manajemen mutu proyek tidak cukup hanya dengan memiliki alat. Strategi implementasi yang solid adalah kuncinya. Tentukan jadwal pengujian pada titik-titik kritis: saat penerimaan material (incoming QC) untuk memverifikasi klaim pabrikan, sebelum instalasi untuk memastikan tidak ada kerusakan selama penyimpanan, dan idealnya saat inspeksi setelah penimbunan kembali (post-backfill) pada sampel uji yang ikut ditimbun.
Siapkan personel QC Anda dengan pelatihan yang tepat; bukan hanya cara menggunakan alat, tetapi juga cara menginterpretasikan hasil secara objektif. Gunakan template penilaian visual untuk menstandarisasi kriteria “lulus” atau “gagal”. Dokumentasi hasil uji harus dikelola secara digital sebagai bukti compliance untuk keperluan audit internal maupun eksternal. Sebagai gambaran, dalam proyek perpipaan air bersih kota, penerapan uji ini pada pipa 3LPE berhasil menekan angka kegagalan coating pasca-backfill, karena tim QC langsung mendeteksi satu batch pipa yang lapisannya getas dan menggantinya sebelum dipasang. Biaya pencegahan ini jauh lebih rendah daripada biaya perbaikan kebocoran di kemudian hari.
Tantangan dan Solusi dalam Uji Impact Pipa
Meskipun prosedurnya terstandarisasi, pengalaman di lapangan menunjukkan bahwa beberapa faktor dapat memengaruhi keandalan hasil uji. Mengidentifikasi tantangan ini adalah langkah pertama menuju solusi yang efektif.
Tantangan Umum
- Pertama, variabilitas lapisan. Ketebalan lapisan yang tidak seragam atau curing yang tidak sempurna, terutama pada lapisan FBE atau liquid epoxy yang diaplikasikan di lokasi, akan menghasilkan nilai resistansi impact yang berbeda-beda pada satu batang pipa.
- Kedua, suhu lingkungan ekstrem. Suhu rendah membuat lapisan polimer menjadi getas sehingga mudah retak, sementara suhu tinggi dapat membuatnya terlalu lunak. Hasil uji yang didapat pada suhu 25°C tidak akan sama dengan hasil di lapangan saat suhu 10°C di malam hari.
- Ketiga, subjektivitas tinggi dalam menilai kerusakan jika hanya mengandalkan mata telanjang operator. Apa yang dianggap ‘retak kecil’ oleh satu inspektor bisa jadi dianggap ‘goresan biasa’ oleh inspektor lain, menimbulkan inkonsistensi data yang berbahaya.
Solusi Praktis
Untuk mengatasi variabilitas lapisan, solusinya adalah memperbanyak titik uji di area yang dicurigai, bukan hanya di satu zona. Untuk mengeliminasi efek suhu, idealnya lakukan pengujian di lingkungan dengan suhu terkendali (23±2°C) sesuai standar acuan lain yang relevan. Jika tidak memungkinkan, Anda harus melakukan uji pada suhu yang sama dengan kondisi operasi dan mencatatnya sebagai bagian dari data, untuk menilai korelasi.
Solusi paling efektif untuk subjektivitas adalah penggunaan alat bantu dan kriteria yang jelas. Gunakan template penilaian visual dengan skala referensi (foto) yang mendefinisikan berbagai tingkat kerusakan. Adopsi instrumen seperti NOVOTEST STRIKE U1-4219 yang meminimalkan human error pada proses pelepasan beban melalui mekanisme otomatisnya, sehingga fokus operator hanya pada evaluasi. Terakhir, laksanakan program pelatihan ulang berkala untuk personel QC agar kalibrasi interpretasi mereka selalu terjaga. Ini adalah investasi kecil untuk menghindari kegagalan besar.
Kesimpulan
Ketahanan impact lapisan pipa bukanlah sekadar parameter teknis di atas kertas; ini adalah garis depan pertahanan infrastruktur kritis Anda melawan korosi dan kegagalan sistem yang merugikan. Prosedur uji impact pipa yang ketat, seperti diatur dalam standar internasional ASTM G14, menyediakan metodologi yang jelas untuk memverifikasi keandalan ini. Dengan memastikan bahwa setiap pipa yang tertanam di bawah tanah telah lulus uji simulasional terhadap benturan handling dan backfilling, Anda secara proaktif membangun sebuah sistem perpipaan yang tangguh untuk puluhan tahun ke depan. Pipa Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai instrumen yang memampukan tim quality control untuk mengeksekusi standar tinggi ini dengan presisi, efisiensi waktu, dan kemudahan operasional. Untuk memastikan proyek water dan sewage utilities Anda terlindungi oleh solusi pengujian yang komprehensif dan terpercaya, konsultasikan kebutuhan alat uji dan kepatuhan standar proyek Anda bersama CV. Java Multi Mandiri, sebagai pemasok dan distributor alat ukur dan pengujian yang berpengalaman mendukung penjaminan kualitas industri di Indonesia.
FAQ
Apa itu uji impact pipa dan mengapa penting?
Uji impact pipa adalah metode pengujian mekanis untuk mengukur ketahanan lapisan pelindung (coating) pipa terhadap benturan atau tumbukan yang terjadi secara tiba-tiba. Pengujian ini sangat penting karena mensimulasikan kondisi nyata selama proses instalasi seperti penanganan (handling), transportasi, dan khususnya penimbunan kembali (backfilling) dengan material tajam. Lapisan yang gagal menahan impact akan menjadi titik awal korosi, yang menyebabkan kebocoran dan kegagalan sistem pipa secara prematur.
Bagaimana cara memilih alat uji impact yang tepat untuk proyek saya?
Kriteria utama dalam memilih alat uji adalah kepatuhannya terhadap standar yang direferensikan oleh proyek Anda, dalam hal ini ASTM G14. Pastikan alat tersebut memiliki parameter terkontrol: diameter indentor bola 1 inci dan kemampuan menghasilkan energi impact standar (4 J). Selain spesifikasi, pertimbangkan aspek praktis seperti portabilitas untuk digunakan di lapangan, kemudahan operasi, dan mekanisme yang meminimalkan variabilitas operator. Dengan fitur-fiturnya, NOVOTEST STRIKE U1-4219 menjadi contoh instrumen yang memenuhi kriteria akurasi dan kepraktisan tersebut.
Apakah ASTM G14 berlaku untuk semua jenis pipa dan lapisan?
Tidak. Scope ASTM G14 spesifik untuk menguji lapisan (coating) yang diaplikasikan pada substrat pipa baja. Standar ini tidak dirancang untuk menguji ketahanan impact material pipa itu sendiri, pipa tanpa lapisan, atau pipa dari material non-ferrous. Metode ini berlaku untuk semua jenis lapisan pelindung (epoxy, polietilen, enamel, dll.) selama diaplikasikan pada pipa baja, dengan tujuan mengevaluasi kemampuan lapisan tersebut untuk melindungi pipa dari benturan mekanis.
Berapa frekuensi ideal pengujian impact coating di lapangan?
Frekuensi ideal bersifat proyek-spesifik dan harus didefinisikan dalam rencana manajemen mutu proyek (Quality Management Plan). Namun, sebagai praktik umum, pengujian wajib dilakukan pada tahap penerimaan material (incoming QC) untuk setiap batch pipa yang datang. Frekuensi dapat ditingkatkan jika ditemukan hasil yang tidak konsisten, saat suhu lingkungan ekstrem, atau untuk memverifikasi proses perbaikan coating di lapangan. Pengujian pasca-instalasi pada sampel uji yang ikut ditimbun juga menjadi praktik yang sangat direkomendasikan untuk validasi akhir.
Rekomendasi Impact Tester
References
- ASTM International. (n.d.). ASTM G14 – Standard Test Method for Impact Resistance of Pipeline Coatings (Falling Weight Test). West Conshohocken, PA.
- Kementerian Pekerjaan Umum dan Perumahan Rakyat. (Berbagai tahun). Spesifikasi Teknis Pekerjaan Pipa dan Aksesoris untuk Sistem Penyediaan Air Minum. Jakarta.
- NACE International. (2017). NACE SP0169 – Control of External Corrosion on Underground or Submerged Metallic Piping Systems. Houston, TX.
- Schweitzer, P.A. (2000). Mechanical and Corrosion-Resistant Properties of Plastics and Elastomers. Marcel Dekker, Inc.
