Pengukuran Kekuatan Lapisan Pipa di Area Filling Susu Steril dengan Pipa Impact Tester NOVOTEST STRIKE U1-4219

Bayangkan skenario ini: dalam operasi normal di fasilitas pengisian susu steril berkapasitas tinggi, lapisan internal pada sebuah pipa produk mengalami retak mikro setelah terkena benturan tidak sengaja saat pemeliharaan. Retakan itu, nyaris tak terlihat oleh mata, menjadi celah sempurna bagi pertumbuhan biofilm patogen. Seluruh bets produksi harian terpaksa ditahan, investigasi internal dilakukan, dan potensi recall mengintai reputasi merek. Kejadian ini bukanlah fiksi; ini adalah risiko operasional yang dihadapi setiap manajer QA/QC di industri susu steril. Di sinilah urgensi inspeksi pipa susu steril berbasis standar menemukan justifikasinya. Kekuatan lapisan bukan sekadar persyaratan teknis—ia adalah garis pertahanan terakhir yang menjaga kemurnian produk dari potensi sabotase mekanis yang tak terduga. Artikel ini akan mengurai secara tuntas kerangka regulasi, metodologi uji, dan bagaimana Pipa Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai solusi portabel untuk memvalidasi integritas lapisan langsung di lantai produksi.

1. Overview Standar Industri untuk Inspeksi Pipa Susu Steril
   1. Relevansi Standar Keamanan Pangan
   2. Jenis Standar Berlaku
   3. Konsekuensi Kegagalan Lapisan
2. Persyaratan dan Scope Pengujian Lapisan Pipa
   1. Parameter Wajib
   2. Scope Area Filling
   3. Frekuensi Inspeksi
3. Metode Pengujian yang Diwajibkan untuk Ketahanan Benturan
   1. Prinsip Uji Impact ASTM D2794 / ISO 6272
   2. Prosedur Uji
   3. Interpretasi Hasil
4. Alat yang Direkomendasikan: Pipa Impact Tester NOVOTEST STRIKE U1-4219
   1. Fitur Utama dan Spesifikasi Teknis
   2. Keunggulan Portabilitas dan Akurasi
   3. Kesesuaian dengan Standar Industri Pangan
5. Implementasi di Lapangan: Langkah Pengujian Menggunakan NOVOTEST STRIKE U1-4219
   1. Prosedur Kalibrasi dan Setup
   2. Eksekusi Pengujian pada Pipa Eksisting
   3. Dokumentasi dan Pelaporan
6. Tantangan dan Solusi dalam Inspeksi Lapisan Pipa
   1. Tantangan Umum
   2. Solusi dengan Teknologi Portabel
   3. Studi Kasus
7. Kesimpulan
8. FAQ
   1. Apa saja standar yang mengharuskan uji impact pada pipa susu steril?
   2. Berapa energi benturan minimal yang harus dipenuhi lapisan pipa di area filling?
   3. Apakah NOVOTEST STRIKE U1-4219 dapat digunakan pada pipa berdiameter kecil (di bawah 2 inci)?
   4. Bagaimana membedakan retak yang signifikan dengan cacat minor saat inspeksi?
9. References

Overview Standar Industri untuk Inspeksi Pipa Susu Steril

Area filling produk steril beroperasi dalam ekosistem regulasi yang ketat. Setiap permukaan yang kontak dengan produk, terutama pipa, wajib memenuhi kriteria higienis yang tidak bisa ditawar. Berikut adalah kerangka standar yang mengatur aspek tersebut.

Relevansi Standar Keamanan Pangan

Standar keamanan pangan modern tidak hanya mengatur formulasi produk, tetapi juga desain higienis dan kondisi permukaan peralatan proses. Peraturan secara eksplisit mewajibkan bahwa permukaan kontak pangan harus mulus, non-porous, dan bebas dari cacat seperti retak, goresan dalam, atau delaminasi yang dapat menjadi sarang mikroba. Bakteri seperti Cronobacter sakazakii atau spora termofilik yang lolos dari proses sterilisasi komersial dapat menemukan habitat ideal di celah lapisan pipa yang rusak. Inspeksi pipa susu steril secara berkala menjadi instrumen verifikasi untuk memastikan tidak ada degradasi permukaan yang membahayakan status higienis sistem.

Jenis Standar Berlaku

Beberapa standar dan pedoman internasional menjadi acuan utama dalam menetapkan kriteria penerimaan dan metode uji untuk lapisan pipa di industri pangan:

• EHEDG Document 8 (Hygienic Design): Pedoman desain higienis dari European Hygienic Engineering & Design Group yang menetapkan prinsip dasar permukaan kontak pangan, termasuk ketahanan terhadap beban mekanis dan kimia.
• 3-A Sanitary Standard 63-03: Standar dari 3-A Sanitary Standards, Inc. untuk peralatan dan pipa sanitari yang digunakan dalam pemrosesan susu dan produk susu, menetapkan persyaratan kekasaran permukaan, kebersihan, dan integritas material.
• SNI 3141.1:2008 (Susu Steril): Standar Nasional Indonesia yang mendefinisikan persyaratan mutu susu steril, secara tidak langsung mewajibkan bahwa peralatan produksi harus mampu menjaga kondisi steril produk.
• Turunan FDA 21 CFR: Title 21 Code of Federal Regulations dari Food and Drug Administration Amerika Serikat, khususnya Part 110 (Current Good Manufacturing Practice) dan Part 117 (Hazard Analysis and Risk-Based Preventive Controls), menekankan bahwa peralatan harus didesain untuk memudahkan pembersihan dan mencegah kontaminasi.

Konsekuensi Kegagalan Lapisan

Kegagalan lapisan pada pipa di area filling memiliki konsekuensi berantai yang serius. Pertama adalah risiko kontaminasi produk yang dapat berujung pada recall massal dan rusaknya kepercayaan konsumen. Kedua, pelanggaran terhadap standar yang diadopsi oleh badan regulasi seperti BPOM atau FDA dapat mengakibatkan sanksi administratif hingga pencabutan izin edar. Ketiga, kerugian finansial akibat downtime produksi untuk investigasi dan perbaikan, serta biaya litigasi jika produk cacat menimbulkan dampak kesehatan publik. Singkatnya, integritas lapisan adalah polis asuransi teknis yang melindungi seluruh value chain produk susu steril.

Persyaratan dan Scope Pengujian Lapisan Pipa

Tidak semua lapisan pipa diuji dengan parameter yang sama. Terdapat persyaratan spesifik dan ruang lingkup (scope) yang terdefinisi dalam program inspeksi pipa susu steril.

Parameter Wajib

Untuk memvalidasi integritas lapisan pada pipa kontak pangan, tiga parameter pengujian menjadi wajib:

• Adhesi (Pull-off): Mengukur kekuatan rekat lapisan terhadap substrat pipa, umumnya menggunakan metode pull-off sesuai standar seperti ISO 4624. Lapisan dengan adhesi buruk berisiko tinggi mengalami delaminasi.
• Ketebalan (Ultrasonik): Mengukur ketebalan kering lapisan menggunakan alat pengukur ketebalan ultrasonik. Ketebalan yang tidak seragam atau di bawah spesifikasi minimum mengurangi perlindungan terhadap korosi dan benturan.
• Ketahanan Benturan (Impact Resistance): Mengukur kemampuan lapisan menahan deformasi atau retak akibat energi benturan dari benda jatuh. Inilah parameter yang menjadi fokus utama artikel ini, diuji dengan metode sesuai ASTM D2794 atau ISO 6272.

Scope Area Filling

Scope inspeksi mencakup seluruh jalur perpipaan yang berpotensi mengalami benturan mekanis selama operasi atau pemeliharaan. Ruang lingkup ini meliputi:

• Jalur produk dari pasteurizer ke filler, termasuk semua belokan, sambungan, dan port sampling.
• Sistem Clean-in-Place (CIP), terutama pipa balik dan sirkuit distribusi larutan pembersih yang sering terpapar tekanan dan suhu tinggi secara siklus.
• Pipa utilitas yang berpotensi kontak tidak langsung (misal, kondensat dari pipa di atas jalur produk terbuka) jika kegagalannya dapat menimbulkan kontaminasi sekunder.

Frekuensi Inspeksi

Penentuan frekuensi inspeksi bersifat berbasis risiko (risk-based). Pedoman EHEDG dan praktik industri umum menyarankan jadwal minimum sebagai berikut:

• Inspeksi rutin setiap 6 bulan sekali sebagai bagian dari program preventive maintenance.
• Inspeksi pasca insiden mekanis, seperti saat tool terjatuh atau terjadi tabrakan ringan pada perpipaan selama perbaikan.
• Inspeksi setiap turnaround atau major shutdown pabrik untuk pemetaan menyeluruh kondisi lapisan.

Metode Pengujian yang Diwajibkan untuk Ketahanan Benturan

Metode uji impact adalah pendekatan mekanis yang menyimulasikan benturan benda tumpul pada permukaan berlapis. Prosedur ini distandarisasi secara internasional untuk menjamin reproduktibilitas hasil.

Prinsip Uji Impact ASTM D2794 / ISO 6272

Kedua standar ini mengadopsi prinsip serupa: sebuah indentor bola baja (diameter standar 15,9 mm) dijatuhkan secara gravitasi dari ketinggian tertentu ke permukaan benda uji. Energi benturan dihitung dari massa indentor dikalikan gravitasi dan ketinggian jatuh. Pengamatan pasca-benturan difokuskan pada pembentukan retak radial konsentris, delaminasi di sekitar titik impak, atau pengelupasan lapisan. Uji ini bersifat destruktif pada titik uji, namun karena area impak sangat kecil (sekitar 12–16 mm), pipa secara keseluruhan tetap fungsional.

Prosedur Uji

Langkah-langkah standar prosedur uji:

1. Persiapan Sampel: Uji dapat dilakukan langsung pada pipa eksisting yang telah dibersihkan dan dikeringkan. Jika menggunakan kupon, pastikan preparasinya identik dengan kondisi lapangan.
2. Pemilihan Energi Benturan: Energi benturan yang digunakan umumnya 1,5 J untuk lapisan pipa sistem pangan, mengacu pada rekomendasi EHEDG untuk ketahanan minimum. Namun, rentang 1,0 hingga 1,9 J dapat diaplikasikan.
3. Penjatuhan dan Evaluasi: Indentor dipandu jatuh bebas menuju permukaan. Setelah benturan, area segera diperiksa secara visual dengan bantuan kaca pembesar (misal 10x) dan, jika diperlukan, aplikasi pewarna kontras atau holiday detector untuk mendeteksi retak yang tidak kasatmata.

Interpretasi Hasil

Kriteria kegagalan berdasarkan standar meliputi:

• Retak radial dengan panjang lebih dari 2 mm dari titik pusat impak.
• Area delaminasi atau pengelupasan lapisan dengan diameter lebih dari 3 mm.
• Lapisan terkelupas hingga substrat logam terlihat.

Hasil pengujian menentukan apakah pipa dapat langsung digunakan kembali, memerlukan perbaikan spot, atau harus di-recoating.

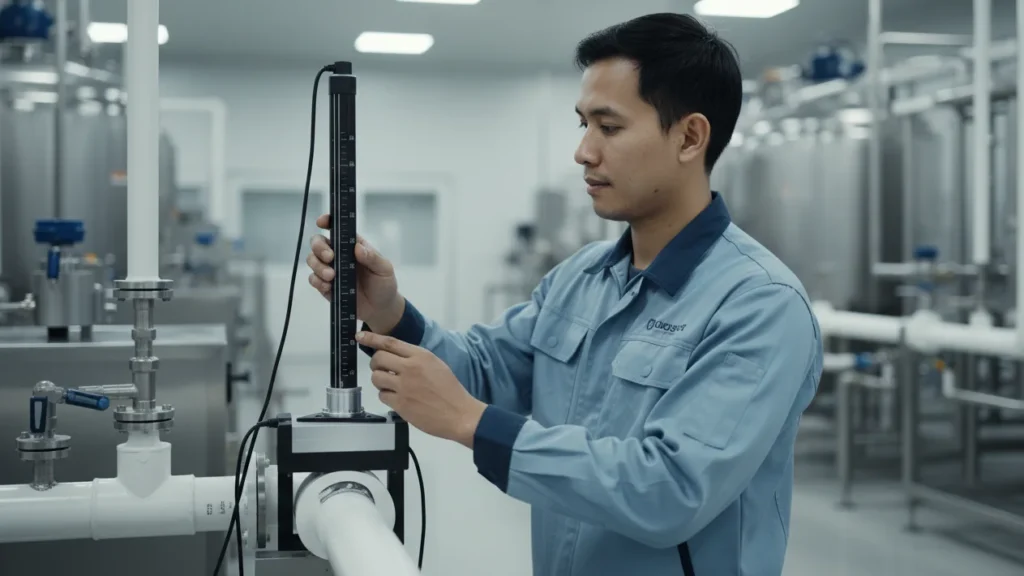

Alat yang Direkomendasikan: Pipa Impact Tester NOVOTEST STRIKE U1-4219

Untuk merealisasikan pengujian di atas secara efisien di lingkungan pabrik, diperlukan alat yang portabel, akurat, dan sesuai dengan konteks sanitasi. Pipa Impact Tester NOVOTEST STRIKE U1-4219 dirancang untuk menjawab kebutuhan tersebut.

Fitur Utama dan Spesifikasi Teknis

Alat ini mengintegrasikan mekanisme penjatuhan indentor yang terkontrol dalam bodi kompak. Spesifikasi teknis kunci dirangkum dalam tabel berikut.

Spesifikasi	Detail
Model	NOVOTEST STRIKE U1-4219
Energi Benturan Maksimal	1,9 J
Diameter Indentor	15,9 mm (bola baja)
Diameter Pipa Minimum	≥ 50 mm (2 inci)
Berat Alat	< 2 kg
Material Konstruksi	Stainless steel food-grade
Kesesuaian Standar	ASTM D2794, ISO 6272

Keunggulan Portabilitas dan Akurasi

Dengan berat kurang dari dua kilogram, teknisi dapat mengoperasikannya dengan satu tangan di area sempit sekalipun—di balik panel mesin filler atau di atas catwalk. Mekanisme jatuh bebas yang terpandu memastikan ketinggian jatuh presisi setiap kali, menghilangkan variasi akibat operator. Hasil pengujian didapatkan secara instan, tanpa perlu membongkar segmen pipa atau membuat sampel kupon terpisah. Alat ini memberikan dampak minimal pada proses produksi; pengujian dapat diselesaikan dalam hitungan menit per titik.

Kesesuaian dengan Standar Industri Pangan

Konstruksi stainless steel food-grade memastikan alat ini tahan terhadap prosedur sanitasi dan tidak menjadi sumber kontaminasi silang. Permukaan halus dan minim celah membuatnya mudah dibersihkan sesuai protokol GMP. Lebih lanjut, alat ini disertai sertifikat kalibrasi yang diakui, memberikan jejak audit yang diperlukan dalam ekosistem keamanan pangan modern.

Implementasi di Lapangan: Langkah Pengujian Menggunakan NOVOTEST STRIKE U1-4219

Berikut adalah panduan praktis penerapan alat dari tahap persiapan hingga dokumentasi akhir.

Prosedur Kalibrasi dan Setup

Sebelum memulai inspeksi, lakukan verifikasi singkat:

1. Periksa ketinggian jatuh indentor menggunakan penggaris atau blok referensi yang terintegrasi untuk memastikan energi sesuai target.
2. Pasang indentor bola 15,9 mm dengan mengencangkan sekrup pengunci.
3. Lakukan uji tumpuk pada pelat referensi baja tanpa lapisan yang disertakan. Pastikan tidak ada gerakan lateral yang dapat mengurangi energi impak.

Eksekusi Pengujian pada Pipa Eksisting

Prosedur pengujian pada pipa berlangsung dalam langkah-langkah terukur:

1. Identifikasi titik kritis: tentukan lokasi uji pada sambungan, bending, titik support, dan area yang pernah mengalami insiden.
2. Ukur ketebalan lapisan awal menggunakan thickness gauge ultrasonik dan catat.
3. Tempatkan alat pada permukaan pipa, pastikan dudukan stabil dan tegak lurus.
4. Lepaskan kunci indentor hingga jatuh bebas mengenai permukaan.
5. Angkat alat dan segera lakukan inspeksi visual dengan bantuan kaca pembesar dan senter.
6. Aplikasikan holiday detector (seperti NOVOTEST SPARK-1) untuk memastikan tidak ada jalur konduktif baru yang muncul akibat benturan.

Dokumentasi dan Pelaporan

Setiap titik uji harus didokumentasikan secara sistematis untuk ketertelusuran dan analisis tren:

• Lokasi pengujian (ID pipa, segmen, titik).
• Energi benturan yang digunakan.
• Ketebalan coating sebelum dan sesudah (jika ada deformasi permanen).
• Foto digital area impak dengan skala.
• Hasil interpretasi: PASS/FAIL.
• Rekomendasi tindakan perbaikan jika ditemukan kegagalan.

Semua data tersebut kemudian diintegrasikan ke dalam sistem Computerized Maintenance Management System (CMMS) atau laporan compliance digital yang disiapkan untuk audit.

Tantangan dan Solusi dalam Inspeksi Lapisan Pipa

Meskipun metodologi sudah terstandarisasi, implementasi di lapangan selalu menghadirkan tantangan spesifik. Memahaminya adalah kunci keberhasilan program inspeksi pipa susu steril.

Tantangan Umum

1. Akses Terbatas: Banyak pipa di area filling terletak di balik panel mesin, di atas plafon, atau di jalur dengan ruang gerak sempit. Membawa alat uji konvensional yang berat dan besar nyaris mustahil.
2. Variasi Ketebalan Coating: Proses aplikasi lapisan (misal, spray lining) dapat menghasilkan ketebalan yang tidak seragam, sehingga titik uji harus dipilih secara representatif.
3. Persyaratan Higienis yang Ketat: Penggunaan pewarna kontras cair atau bahan kimia tertentu untuk mendeteksi retak seringkali dilarang di area produksi karena risiko kontaminasi.

Solusi dengan Teknologi Portabel

Pipa Impact Tester NOVOTEST STRIKE U1-4219 yang ringkas dan ringan (di bawah 2 kg) secara langsung menjawab masalah aksesibilitas. Prosedur uji keringnya—hanya mengandalkan indentor bola dan pengamatan visual—mengeliminasi kebutuhan akan pewarna kontras di zona kritis. Untuk meningkatkan akurasi di tengah variasi ketebalan, operator disarankan melakukan pemindaian ketebalan awal dengan alat ultrasonik, lalu memilih titik uji pada ketebalan minimum dan rata-rata. Solusi terakhir adalah investasi pada pelatihan operator, karena kemampuan interpretasi visual yang tajam menjadikan proses inspeksi lebih cepat dan andal tanpa alat bantu kimiawi tambahan.

Studi Kasus

Sebuah fasilitas produksi susu steril berkapasitas 200.000 liter per hari di Indonesia mengadopsi Pipa Impact Tester NOVOTEST STRIKE U1-4219 sebagai bagian dari inspeksi rutin CIP system. Sebelumnya, tim pemeliharaan mengandalkan inspeksi visual tanpa bantuan alat kuantitatif. Pada inspeksi pertama menggunakan alat, ditemukan delaminasi minor (retak radial 2,8 mm) pada elbow pipa balik CIP setelah menerima benturan 1,5 J. Padahal, pipa tersebut telah melewati dua kali inspeksi visual rutin dan dinyatakan baik. Delaminasi baru terdeteksi karena indentor menghasilkan retak yang mengekspos substrat. Tim segera melakukan perbaikan spot tanpa mengganti seluruh segmen pipa. Laporan kejadian menunjukkan bahwa deteksi dini ini mencegah potensi kontaminasi produk selama minimal tiga siklus CIP berikutnya, menghindarkan potensi kerugian akibat shutdown tak terduga yang diperkirakan mencapai nilai signifikan.

Kesimpulan

Memastikan integritas lapisan pipa di area filling susu steril bukanlah aktivitas opsional; ini adalah tulang punggung dari jaminan keamanan pangan dan kepatuhan regulasi. Ketahanan lapisan terhadap benturan mekanis adalah parameter kritis yang sering kali terabaikan hingga insiden terjadi. Penerapan metode uji impact sesuai ASTM D2794 atau ISO 6272 menjadi pendekatan proaktif yang wajib dijadwalkan dalam program pemeliharaan preventif. Pipa Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai enabler teknologi yang menyederhanakan proses ini—portabel, akurat, dan sesuai standar—tanpa menambah beban operasional signifikan. Kami di CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terpercaya, mendukung penuh implementasi protokol inspeksi pipa susu steril Anda dengan menyediakan perangkat uji berkualitas tinggi yang memenuhi kebutuhan compliance. Integrasikan pengukuran kekuatan lapisan ke dalam sistem jaminan mutu Anda sekarang, sebelum ada yang retak dan menimbulkan masalah yang lebih besar.

FAQ

Apa saja standar yang mengharuskan uji impact pada pipa susu steril?

Standar yang merekomendasikan atau menyiratkan keharusan uji ketahanan benturan meliputi EHEDG Document 8 (Hygienic Design), yang menekankan integritas permukaan peralatan; 3-A Sanitary Standard 63-03, yang menetapkan persyaratan material dan finishing untuk peralatan susu; serta turunan FDA 21 CFR Part 110 dan 117, yang mewajibkan peralatan mampu mencegah kontaminasi produk dari segala sumber, termasuk degradasi lapisan. Secara teknis, metode ujinya mengacu pada ASTM D2794 atau ISO 6272.

Berapa energi benturan minimal yang harus dipenuhi lapisan pipa di area filling?

Rekomendasi umum mengacu pada pedoman desain higienis EHEDG yang menetapkan energi benturan minimum 1,5 joule untuk lapisan pada peralatan proses pangan. Namun, spesifikasi ini dapat disesuaikan dengan analisis risiko spesifik fasilitas, di mana rentang 1,0 J hingga 1,9 J sering diadopsi. Menggunakan alat seperti NOVOTEST STRIKE U1-4219 memungkinkan variasi energi uji dengan mudah.

Apakah NOVOTEST STRIKE U1-4219 dapat digunakan pada pipa berdiameter kecil (di bawah 2 inci)?

Secara desain, alat ini optimal untuk pipa dengan diameter ≥50 mm (2 inci). Untuk pipa berdiameter lebih kecil, kelengkungan permukaan yang ekstrem dapat menyebabkan dudukan alat tidak stabil, sehingga energi impak tidak tersalurkan aksial dan hasil uji menjadi tidak valid. Disarankan untuk menggunakan kupon datar yang mewakili pipa kecil atau berkonsultasi dengan supplier untuk solusi adaptor khusus.

Bagaimana membedakan retak yang signifikan dengan cacat minor saat inspeksi?

Pembedaan dilakukan berdasarkan kriteria objektif yang tercantum dalam standar: retak dikategorikan signifikan jika panjang radialnya >2 mm dari pusat impak atau area delaminasi >3 mm. Retak mikro di bawah ambang tersebut, selama tidak mencapai substrat dan tidak terdeteksi oleh holiday detector, umumnya dianggap sebagai cacat kohesif minor. Konsistensi interpretasi wajib dijaga melalui pelatihan operator dan penggunaan alat bantu optik.

Rekomendasi Impact Tester

References

1. European Hygienic Engineering & Design Group (EHEDG). (2018). Doc. 8: Hygienic Equipment Design Criteria.
2. 3-A Sanitary Standards, Inc. (2018). 3-A Sanitary Standard 63-03 for Sanitary Fittings.
3. ASTM International. (2019). ASTM D2794-93(2019), Standard Test Method for Resistance of Organic Coatings to the Effects of Rapid Deformation (Impact).
4. U.S. Food and Drug Administration. (2023). CFR Title 21, Part 117 — Current Good Manufacturing Practice, Hazard Analysis, and Risk-Based Preventive Controls for Human Food.
5. Badan Standardisasi Nasional. (2008). SNI 3141.1:2008: Susu Steril.
