Bayangkan sebuah pabrik susu UHT berhenti total karena kontaminasi produk. Sumbernya bukan dari bahan baku atau kesalahan sterilisasi, melainkan dari serpihan karat mikroskopis yang lolos dari pipa holding tube. Ironisnya, pipa tersebut masih terlihat utuh dari luar. Inilah risiko nyata ketika kerusakan coating—lapisan pelindung internal pipa—gagal terdeteksi. Di sinilah urgensi inspeksi coating pasca-impact test menemukan relevansinya. Anda tidak bisa hanya mengandalkan satu jenis pengujian. Setelah menggunakan alat seperti Pipe Impact Tester untuk mensimulasikan beban mekanis, Anda wajib menjalankan protokol inspeksi lanjutan yang ketat. Artikel ini memberikan checklist praktis dan terstruktur untuk memverifikasi integritas coating pipa UHT, mulai dari evaluasi visual hingga holiday detection, memastikan tidak ada celah bagi korosi untuk menginfiltrasi produk susu Anda.
- Checklist Utama Inspeksi Coating Pipa UHT
- Penjelasan Tiap Poin Penting Checklist
- Standar atau Regulasi Terkait Inspeksi Coating di Industri Pangan
- Tools yang Direkomendasikan untuk Inspeksi Coating Pipa UHT
- Kesalahan yang Sering Terjadi dalam Inspeksi Coating Pipa UHT
- Quick Audit Template: Form Inspeksi Lapangan Coating Pipa UHT
- Referensi
- FAQ
- Apa itu holiday detection dan mengapa penting untuk pipa susu UHT?
- Bagaimana cara menentukan tegangan yang tepat untuk holiday detection pada coating pipa holding tube?
- Apakah hasil uji impact dari NOVOTEST STRIKE U1-4219 cukup untuk menilai kualitas coating?
- Apa saja standar internasional yang mengatur inspeksi coating pada peralatan pangan?
Checklist Utama Inspeksi Coating Pipa UHT
Enam Langkah Kritis Verifikasi Integritas Lapisan
Setelah pengujian impak atau pemasangan pipa baru, checklist berikut menjadi panduan wajib bagi tim QA dan teknisi pemeliharaan. Abaikan satu langkah, dan Anda membuka potensi kegagalan yang mahal.
- Evaluasi Visual Langsung: Lakukan inspeksi mata secara sistematis. Cari indikasi retak rambut (hairline crack), pengelupasan (peeling), lepuh (blistering), atau perubahan warna (discoloration). Ini adalah garis pertahanan pertama dan paling dasar.
- Uji Ketuk (Tap Test): Gunakan palu ringan untuk mengetuk permukaan coating. Suara ‘kosong’ atau ‘berderak’ mengindikasikan delaminasi—terlepasnya lapisan coating dari substrat pipa—yang tidak selalu terlihat oleh mata.
- Holiday Detection (Deteksi Lubang Jarum): Ini adalah uji elektrik non-destruktif untuk menemukan diskontinuitas mikroskopis seperti pinhole dan porosity yang menjadi jalur langsung korosi. Wajib dilakukan di seluruh area coating.
- Pengukuran Ketebalan Coating: Verifikasi ketebalan lapisan kering (Dry Film Thickness/DFT) menggunakan alat ukur digital. Pastikan nilainya sesuai spesifikasi desain dan toleransi yang diizinkan.
- Uji Adhesi (Pull-off): Uji destruktif pada area sampel atau area representatif untuk mengonfirmasi kekuatan ikatan antara coating dan substrat pipa. Nilai minimal harus memenuhi standar yang berlaku untuk aplikasi pangan.
- Dokumentasi Lapangan: Catat setiap temuan dengan detail: foto makro, lokasi eksak pada seksi pipa, nilai pengukuran, dan rekomendasi tindakan perbaikan. Data ini krusial untuk traceability dan audit.
Penjelasan Tiap Poin Penting Checklist
Mengupas Metode, Alat, dan Kriteria Keberterimaan
Checklist hanyalah judul bab. Kekuatan inspeksi terletak pada detail pelaksanaannya. Berikut adalah cara mengeksekusi setiap poin dengan presisi teknis.
1. Evaluasi Visual: Lebih dari Sekadar Melihat
Inspeksi visual yang efektif membutuhkan kondisi ideal. Pastikan pencahayaan pada permukaan inspeksi mencapai minimal 500 lux. Gunakan senter LED berintensitas tinggi dan kaca pembesar (minimal 10x) untuk menyapu area las, fitting, dan sambungan. Kriteria penerimaannya jelas: tidak boleh ada retak selebar 1 mm atau lebih, pengelupasan, atau lepuh yang menandakan osmosis. Setiap anomali harus ditandai dan dicatat.
2. Uji Ketuk (Tap Test): Mendengar Suara Kerusakan
Ini adalah teknik inspeksi cepat berbasis pengalaman. Anda menggunakan palu ringan (berat 300-500 gram) untuk mengetuk permukaan coating secara perlahan. Coating yang terikat sempurna akan menghasilkan suara ‘nyaring’ dan solid. Sebaliknya, area delaminasi akan menghasilkan suara ‘kosong’ atau ‘dempul’ yang khas. Subjektivitas adalah kelemahan metode ini; oleh karena itu, setiap area mencurigakan yang teridentifikasi melalui tap test WAJIB dikonfirmasi lebih lanjut dengan holiday detector untuk validasi objektif.
3. Holiday Detection: Memburu Pinhole Tak Kasat Mata
Ini adalah jantung dari inspeksi integritas coating. Prinsipnya sederhana: menciptakan rangkaian listrik yang akan putus jika ada cacat pada lapisan non-konduktif (coating) di atas substrat konduktif (pipa baja). Pemilihan metode dan tegangan adalah kunci:
- Metode Basah (Low Voltage, 9-90V): Ideal untuk coating dengan ketebalan rendah hingga 500 µm. Probe spons yang dibasahi air dilewatkan di atas permukaan coating. Aliran listrik ke substrat melalui pinhole menandakan cacat. Metode ini sangat akurat untuk coating tipis dan tidak merusak. Acuannya adalah ASTM D5162.
- Metode Kering (High Voltage, >1kV): Digunakan untuk coating lebih tebal (>500 µm). Elektroda sikat kawat menyalurkan tegangan tinggi. Jika terdapat pinhole, akan terjadi lompatan percikan listrik (spark) yang disertai alarm visual dan audio. Standar praktiknya mengacu pada NACE SP0188. Aturan umum pemilihan tegangan sering kali dimulai dari 1 kV per 250 µm ketebalan coating, namun selalu ikuti rekomendasi pabrikan coating.
4. Pengukuran Ketebalan Coating: Memastikan Kuantitas
Gunakan Coating Thickness Gauge (DFT gauge) digital dengan prinsip induksi magnetik untuk substrat baja karbon. Kalibrasi alat pada standar referensi, termasuk penyesuaian pada permukaan pipa yang melengkung. Lakukan pengukuran minimal 5 titik per meter lari pipa, dengan titik tambahan di area kritis seperti sambungan las. Toleransi umum yang diterima adalah ±10% dari ketebalan yang ditentukan dalam spesifikasi desain. Lapisan yang terlalu tipis berisiko gagal melindungi, sementara lapisan terlalu tebal dapat retak akibat tegangan internal.
5. Uji Adhesi (Pull-off): Menguji Kekuatan Ikatan
Metode ini mengukur gaya tarik yang diperlukan untuk melepaskan dolly (dummy) baja yang telah direkatkan pada coating. Gunakan pull-off tester hidraulik atau mekanik yang dapat mengaplikasikan gaya secara kontinu dan terukur. Setelah lem pada dolly mengering sempurna, alat menarik dolly dengan kecepatan terkontrol (0,2-1,0 MPa/s). Hasilnya adalah tekanan (dalam MPa atau psi) saat coating terlepas. Lebih dari sekadar angka, amati mode kegagalannya: kegagalan adhesif (antara coating dan substrat) atau kohesif (di dalam lapisan coating itu sendiri). Untuk coating epoksi food grade pada pipa susu UHT, nilai pull-off minimal 5 MPa umumnya menjadi tolok ukur keberterimaan.
6. Dokumentasi Lapangan: Membangun Repositori Data
Inspeksi tanpa dokumentasi bagaikan investigasi tanpa laporan. Gunakan form inspeksi digital yang memungkinkan Anda mencatat nomor seksi pipa, metode inspeksi yang dilakukan, hasil kuantitatif (nilai µm, MPa, kV), temuan kualitatif (foto makro), dan rekomendasi perbaikan (spot repair, recoating). Sistem tagging lokasi dan foto digital yang terhubung ke form akan menyulitkan celah kelalaian dan menjadi bukti otentik saat audit keamanan pangan.
Standar atau Regulasi Terkait Inspeksi Coating di Industri Pangan
Memperkuat Praktik Inspeksi dengan Acuan Global
Inspeksi coating bukan sekadar inisiatif internal; ia adalah tuntutan regulasi dan standar untuk menjamin keamanan pangan.
| Standar/Regulasi | Fokus Utama | Relevansi untuk Inspeksi Coating Pipa UHT |
|---|---|---|
| ISO 12944-9:2018 | Sistem cat protektif untuk struktur baja di lingkungan lepas pantai dan serupa. | Menjadi acuan untuk pemilihan sistem coating dan penetapan kriteria ketahanan korosi, termasuk inspeksi kerusakan. |
| NACE SP0188 | Praktik standar untuk pengujian diskontinuitas (holiday) pada coating protektif baru di atas substrat konduktif. | Merupakan panduan langsung untuk prosedur holiday detection metode tegangan tinggi, kriteria alat, dan verifikasi tegangan. |
| ASTM D5162-21 | Praktik standar untuk pengujian diskontinuitas (holiday) pada coating non-konduktif di atas substrat logam. | Menjadi rujukan utama untuk prosedur holiday detection metode tegangan rendah (metode spons basah), sangat relevan untuk coating tipis. |
| FDA 21 CFR 175.300 | Resin dan polimer untuk pelapis yang kontak dengan makanan. | Menetapkan formulasi kimia yang diizinkan untuk mencegah migrasi zat berbahaya ke produk susu. Coating yang retak melanggar asumsi keamanan ini. |
| EHEDG Doc 32 | Pedoman desain higienis peralatan untuk pemrosesan terbuka. | Menekankan permukaan yang non-poros, non-toksik, dan mudah dibersihkan yang hanya dapat dicapai jika coating 100% utuh dan bebas retak. |
Inspeksi coating Anda adalah bukti pemenuhan terhadap standar-standar ini. Kegagalan coating sama artinya dengan kegagalan memenuhi persyaratan keamanan pangan.
Tools yang Direkomendasikan untuk Inspeksi Coating Pipa UHT
Mengintegrasikan Pengujian Mekanis dan Verifikasi Elektrik

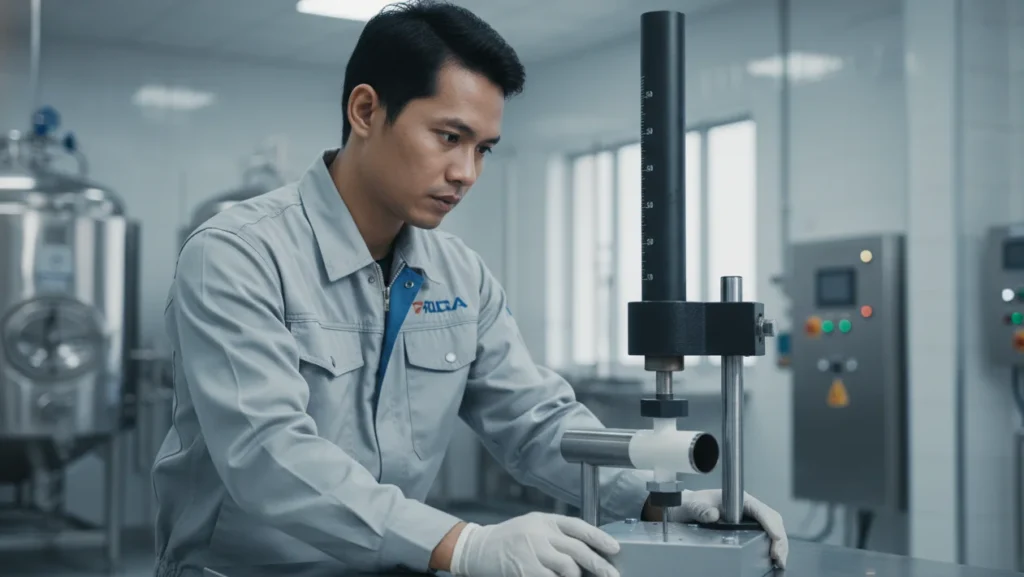

Urutan inspeksi yang logis dimulai dari simulasi kondisi terburuk di lapangan. Di sinilah peran kunci Pipe Impact Tester NOVOTEST STRIKE U1-4219 dimulai. Alat ini dirancang untuk mensimulasikan beban benturan yang mungkin terjadi selama pemasangan pipa atau operasi—jauh sebelum coating mengalami degradasi alami. Dengan melakukan uji impak terkontrol, Anda dapat mengidentifikasi area coating yang rentan retak atau lepas. Proses ini memungkinkan pengujian langsung pada pipa tanpa perlu membuat sampel terpisah, sehingga efisien dan representatif terhadap kondisi nyata.
Setelah pengujian impak selesai, barulah rangkaian alat inspeksi berikut mengambil alih. Untuk mendukung langkah verifikasi komprehensif, CV. Java Multi Mandiri menyediakan berbagai instrumen pengujian yang esensial bagi tim Anda. Untuk memeriksa kelanjutan lapisan coating pasca-benturan, Anda dapat menggunakan Pulse Holiday Detector NOVOTEST SPARK-1 yang terintegrasi. Alat ini akan mendeteksi pinhole dan diskontinuitas yang mungkin terbentuk akibat tekanan mekanis.
Untuk memenuhi checklist inspeksi secara menyeluruh, berikut adalah perangkat pendukung yang perlu Anda siapkan:
- Holiday Detector Digital: Pilih model yang mendukung metode basah (tegangan rendah) dan kering (tegangan tinggi) untuk mengakomodasi variasi ketebalan coating Anda.
- Coating Thickness Gauge DFT: Model elektromagnetik dengan probe yang sesuai untuk permukaan melengkung pipa. Pastikan akurasinya hingga ±(1 µm + 1%) untuk data yang andal.
- Adhesion Pull-Off Tester: Model hidraulik dengan dolly standar (20 mm) untuk mengukur kekuatan ikatan secara kuantitatif, lengkap dengan dokumentasi mode kegagalan.
- Alat Bantu Visual: Kombinasikan boreskop untuk inspeksi area tak terjangkau, cermin inspeksi fleksibel, dan senter LED dengan output minimal 500 lumen untuk menerangi setiap sudut.
Kesalahan yang Sering Terjadi dalam Inspeksi Coating Pipa UHT
Jebakan Umum yang Membuat Inspeksi Menjadi Sia-Sia
Bahkan dengan alat terbaik sekalipun, hasil inspeksi bisa tidak valid jika prosedurnya tidak tepat. Kenali dan hindari kesalahan umum ini:
- Mengandalkan Alusista, Mengabaikan Visual: Percaya penuh pada holiday detector tanpa melakukan inspeksi visual menyeluruh adalah malpraktik. Retak lebar atau pengelupasan coating yang sudah parah mungkin tidak terdeteksi optimal oleh sensor listrik jika tidak diinspeksi mata terlebih dahulu.
- Mengabaikan Kalibrasi Alat: Menggunakan holiday detector atau DFT gauge tanpa kalibrasi sebelum dan sesudah pekerjaan menghasilkan data ‘sampah’. Selalu verifikasi alat pada standar referensi, terutama saat berpindah lingkungan kerja.
- Salah Memilih Tegangan Holiday Detector: Menggunakan tegangan terlalu rendah menyebabkan pinhole kecil terlewat (missed defect). Sebaliknya, tegangan terlalu tinggi dapat menembus dan merusak coating yang sebenarnya masih baik, menciptakan cacat baru. Selalu hitung tegangan uji berdasarkan ketebalan coating.
- Interpretasi Tap Test Subjektif Tanpa Cross-check: Memutuskan suatu area rusak hanya berdasarkan suara ‘agak kosong’ tanpa memvalidasi dengan holiday detector adalah resep untuk kesalahan diagnosis.
- Dokumentasi Setengah Hati: Mencatat “Ada kerusakan di pipa area sterilizer” tanpa koordinat eksak, foto, dan detail temuan membuat kru perbaikan bekerja dalam gelap. Ini menunda perbaikan dan memperpanjang waktu henti.
- Mengabaikan Uji Adhesi di Area Mencurigakan: Delaminasi sering kali tidak menampakkan retak visual. Jika tap test atau visual mengindikasikan potensi masalah, uji adhesi adalah konfirmasi final yang tidak boleh dilewatkan, meskipun bersifat destruktif.
Quick Audit Template: Form Inspeksi Lapangan Coating Pipa UHT
Menstandarisasi Pelaporan untuk Tindakan Cepat
Gunakan template form di bawah ini sebagai fondasi untuk membangun sistem dokumentasi Anda. Adaptasi kolom sesuai kebutuhan spesifik pabrik Anda.
| No. Seksi Pipa | Metode Inspeksi | Hasil (Pass/Fail) | Temuan Detail | Tindakan Perbaikan | Inspektur | Tanggal |
|---|---|---|---|---|---|---|
| Pipa A-01 | Visual | Fail | Coating mengelupas 5×5 cm di area las flange inlet. | Gerinda area rusak, aplikasi ulang coating epoksi food grade sesuai spesifikasi. | Budi | 15-05-2025 |
| Pipa A-02 | Holiday Detection | Fail | Pinhole terdeteksi di 3 titik pada sambungan pipa. | Spot repair dengan coating epoksi, uji ulang holiday. | Ana | 15-05-2025 |
| Pipa B-01 | Ketebalan DFT | Fail | Rata-rata DFT 280 µm, di bawah spesifikasi minimal 400 µm. | Aplikasi lapisan coating tambahan (overcoating) setelah persetujuan engineer. | Cici | 16-05-2025 |
| Pipa A-03 | Uji Adhesi | Pass | Nilai pull-off 7.2 MPa, mode kegagalan kohesif. | – | Budi | 15-05-2025 |
Saran terbaik adalah menggunakan format digital berbasis spreadsheet atau aplikasi inspeksi khusus yang memungkinkan upload foto langsung ke dalam baris data, sinkronisasi cloud, dan pembuatan laporan otomatis. Template ini adalah langkah awal untuk meninggalkan catatan kertas yang rentan rusak dan hilang.
Kesimpulan
Korosi dan kontaminasi adalah musuh laten dalam pemrosesan susu UHT yang bisu hingga semuanya terlambat. Inspeksi coating pasca-impact test adalah pagar pertahanan terakhir yang tidak bisa dinegosiasikan. Checklist yang telah dipaparkan—mulai dari evaluasi visual, tap test, holiday detection, pengukuran DFT, hingga uji adhesi—bukan sekadar dokumen audit, melainkan sistem deteksi dini yang aktif. Dimulai dengan mensimulasikan stres mekanis menggunakan Pipe Impact Tester NOVOTEST STRIKE U1-4219, Anda mengidentifikasi kerentanan sejak awal. Kemudian, Anda memverifikasi integritas lapisan pasca-benturan dengan instrumen inspeksi yang tepat. Ini adalah pendekatan proaktif untuk memastikan setiap inci coating pada pipa holding tube Anda absolut bebas cacat.
Untuk memperkuat protokol inspeksi Anda dengan alat uji yang andal dan standar, CV. Java Multi Mandiri hadir sebagai mitra Anda dalam menyediakan solusi pengukuran dan pengujian. Sebagai supplier dan distributor alat ukur dan pengujian terkemuka, perusahaan ini menyediakan berbagai instrumen yang dibutuhkan untuk mendukung proses quality control Anda, dari pipe impact tester hingga holiday detector. Jangan biarkan kerusakan mikro menjadi bencana kontaminasi. Perbarui checklist inspeksi Anda sesuai standar terbaru dan pastikan tim Anda dilengkapi dengan perangkat yang tepat. Konsultasikan kebutuhan alat ukur dan pengujian Anda sekarang untuk mendukung keandalan proses produksi dan kualitas produk susu Anda.
Rekomendasi Impact Tester
Referensi
- ISO 12944-1:2018 – Paints and varnishes — Corrosion protection of steel structures by protective paint systems — Part 1: General introduction.
- NACE SP0188-2006 — Standard Practice — Discontinuity (Holiday) Testing of New Protective Coatings on Conductive Substrates.
- ASTM D5162-21 — Standard Practice for Discontinuity (Holiday) Testing of Nonconductive Protective Coating on Metallic Substrates.
- U.S. Food and Drug Administration. (2023). 21 CFR 175.300 — Resinous and polymeric coatings.
- European Hygienic Engineering & Design Group. (2014). EHEDG Document 32 — Hygienic Design of Equipment for Open Processing.
FAQ
Apa itu holiday detection dan mengapa penting untuk pipa susu UHT?
Holiday detection adalah metode pengujian listrik non-destruktif untuk menemukan cacat mikroskopis seperti pinhole, retakan rambut, dan porositas pada lapisan coating non-konduktif. Pada pipa susu UHT, cacat sekecil apa pun adalah jalur langsung bagi zat pembersih (CIP) dan produk susu untuk mencapai substrat baja, memicu korosi dan kontaminasi produk. Inspeksi ini sangat penting untuk memverifikasi integritas lapisan sebagai barrier absolut antara produk pangan dan logam pipa.
Bagaimana cara menentukan tegangan yang tepat untuk holiday detection pada coating pipa holding tube?
Pemilihan tegangan bergantung pada ketebalan coating dan metode yang Anda gunakan. Untuk metode basah (low voltage), tegangan tipikal adalah 9-90V dan cocok untuk coating hingga ketebalan 500 µm. Untuk metode kering (high voltage), tegangan dihitung berdasarkan ketebalan coating. Rumus praktis yang umum adalah 1 kV per setiap 250 µm (0,25 mm) ketebalan coating. Contoh: untuk coating 500 µm, tegangan uji sekitar 2 kV. Namun, rekomendasi pabrikan coating dan standar seperti NACE SP0188 harus selalu menjadi acuan final.
Apakah hasil uji impact dari NOVOTEST STRIKE U1-4219 cukup untuk menilai kualitas coating?
Tidak. Uji impact menggunakan NOVOTEST STRIKE U1-4219 adalah simulasi mekanis yang sangat baik untuk mengidentifikasi coating yang rentan retak atau rusak akibat benturan saat pemasangan. Namun, ini hanyalah langkah pertama. Hasil uji impact harus diikuti secara wajib oleh inspeksi lanjutan yang komprehensif, seperti holiday detection dan uji adhesi, untuk menilai secara kualitatif dan kuantitatif pengaruh benturan tersebut terhadap integritas lapisan secara menyeluruh. Kedua pengujian bersifat saling melengkapi, bukan saling menggantikan.
Apa saja standar internasional yang mengatur inspeksi coating pada peralatan pangan?
Beberapa standar kunci yang mengatur secara langsung atau tidak langsung adalah:
- NACE SP0188 dan ASTM D5162: Mengatur secara spesifik prosedur teknis pelaksanaan holiday detection.
- ISO 12944: Menjadi kerangka kerja umum untuk sistem perlindungan korosi dengan cat protektif pada struktur baja, termasuk inspeksi dan kriteria penerimaan.
- FDA 21 CFR 175.300: Berfokus pada komposisi kimia coating yang diizinkan kontak dengan makanan, yang efektivitasnya bergantung pada lapisan yang utuh.
- EHEDG Document 32: Memberikan pedoman desain higienis, menuntut permukaan coating yang bebas dari retak untuk mencegah tumbuhnya mikroba.
