NOVOTEST UT-3A-EMA: Prosedur Inspeksi Ketebalan Copper Inner Layer Non-Destruktif

Bayangkan sebuah panel PCB multilayer yang telah melalui proses etching dengan presisi tinggi. Secara visual, inner layer tampak sempurna, tetapi satu variabel kritis tersembunyi dari mata telanjang: ketebalan copper yang tidak lagi sesuai spesifikasi. Dalam desain high-speed digital, toleransi impedansi yang ketat menuntut variasi ketebalan foil tembaga di bawah ±5%. Kegagalan mengontrol parameter ini bukan sekadar menyebabkan reject, melainkan berpotensi menimbulkan short circuit, delaminasi, atau rugi-rugi sinyal yang mahal pada tahap akhir produksi. Metode konvensional seperti microsection bersifat destruktif dan sangat lambat untuk umpan balik proses, sementara teknik eddy current konvensional sering terpengaruh oleh kekasaran permukaan pasca-etching. Di sinilah urgensi inspeksi ketebalan copper inner layer non-destruktif, real-time, dan akurat menemukan solusinya: NOVOTEST UT-3A-EMA. Berbekal teknologi Electro-Magnetic Acoustic Transducer (EMA), alat ini melakukan pengukuran ketebalan tanpa kontak, tanpa couplant, dan tanpa persiapan permukaan, menyelaraskan proses inspeksi Anda dengan ketentuan IPC-4562 secara efisien.

1. Overview Standar Industri untuk Inspeksi Ketebalan Copper Inner Layer
2. Persyaratan dan Scope Inspeksi Ketebalan Copper Inner Layer
3. Metode Pengujian yang Diwajibkan: Non-Destruktif dengan EMA
   1. Tabel Perbandingan Metode Inspeksi
4. Alat yang Direkomendasikan: NOVOTEST UT-3A-EMA
5. Implementasi di Lapangan: Prosedur Pengukuran dengan NOVOTEST UT-3A-EMA
6. Tantangan dan Solusi dalam Inspeksi Ketebalan Copper Inner Layer
   1. Tantangan 1: Efek Tepi (Edge Effect)
   2. Tantangan 2: Foil Ultra-Tipis Rentan Rusak
   3. Tantangan 3: Kekasaran Permukaan Pasca-Etching
   4. Tantangan 4: Variasi Antar Operator
   5. Tantangan 5: Integrasi Data SPC
   6. Tantangan 6: Fluktuasi Suhu Lingkungan
7. FAQ
   1. Apakah alat ini bisa mengukur ketebalan copper setelah proses oksidasi hitam/coklat?
   2. Berapa akurasi pengukuran NOVOTEST UT-3A-EMA untuk foil tembaga ½ oz (sekitar 18 μm)?
   3. Apakah perlu kalibrasi setiap kali pengukuran? Bagaimana prosedurnya?
   4. Bagaimana cara menyimpan dan menganalisis data pengukuran untuk SPC?
8. Kesimpulan
9. Referensi

Overview Standar Industri untuk Inspeksi Ketebalan Copper Inner Layer

Dalam manufaktur PCB, inner layer copper merujuk pada foil tembaga yang telah terukir menjadi sirkuit dan akan ditempatkan di antara lapisan prepreg sebelum proses laminasi. Untuk desain dengan impedansi terkontrol, ketebalan foil ini mendikte jarak antara bidang referensi dan jalur sinyal. Setiap deviasi mikrometer dalam ketebalan secara langsung mengubah nilai impedansi karakteristik dan dapat menyebabkan refleksi sinyal, crosstalk, atau rugi-rugi dielektrik yang tidak diinginkan pada aplikasi RF atau high-speed logic.

Standar utama yang mengatur karakteristik foil tembaga untuk printed board adalah IPC-4562. Dokumen ini menetapkan toleransi ketebalan yang harus dipatuhi oleh produsen foil. Sebagai contoh, untuk foil electrodeposited (ED) kelas standar dengan berat nominal 1 oz (35 μm), toleransi ketebalan yang diizinkan adalah ±10%. Sementara itu, untuk foil ultra-tipis seperti ¼ oz (9 μm) atau ½ oz (18 μm), deviasi maksimum dinyatakan dalam nilai absolut ±5 μm. Untuk memastikan papan akhir memenuhi kriteria performa, IPC-6012 merujuk langsung pada spesifikasi material dalam IPC-4562. Konsekuensi dari tebal copper yang melebihi toleransi mencakup under-etch atau over-etch pada proses berikutnya, potensi short circuit jika copper terlalu tebal, atau peningkatan resistansi dan konsentrasi panas jika terlalu tipis, yang semuanya bermuara pada kegagalan produk di lapangan.

Untuk menjaga konsistensi dan memungkinkan tindakan korektif proaktif, pabrik modern beralih dari inspeksi sampling destruktif menuju pengukuran inline yang terintegrasi dengan Statistical Process Control (SPC). Targetnya adalah menjaga variasi ketebalan <±5%, lebih ketat dari standar minimum. Metode tradisional seperti microsection menawarkan akurasi tinggi tetapi memakan waktu berjam-jam dan menghancurkan sampel. Teknik beta backscatter cepat namun memerlukan sumber radiasi yang pengelolaannya rumit dan mahal. Eddy current konvensional non-destruktif, tetapi akurasinya terdegradasi pada permukaan kasar atau foil tipis karena efek skin depth. Keterbatasan inilah yang mendorong adopsi Electro-Magnetic Acoustic Transducer (EMA), sebuah teknik yang menggabungkan kecepatan, keamanan, dan akurasi untuk pengukuran pada material konduktif non-ferrous.

Persyaratan dan Scope Inspeksi Ketebalan Copper Inner Layer

Lingkup inspeksi yang dimaksud terfokus pada panel inner layer setelah tahap etching dan stripping, tetapi sebelum memasuki proses oksidasi coklat/hitam atau laminasi. Pada titik ini, panel masih berupa raw copper dengan permukaan terkikis merata. Area pengukuran tidak memerlukan preparasi khusus, memungkinkan pemeriksaan langsung di jalur produksi.

Rentang ketebalan yang perlu diinspeksi mencakup foil dari kategori ultra-tipis ¼ oz (sekitar 9 μm) hingga foil tebal 3 oz (105 μm). Tipe material mencakup foil electrodeposited (ED) dan rolled-annealed (RA), masing-masing dengan profil kekasaran permukaan berbeda. Tuntutan akurasi pengukuran bersifat kritis. Mengikuti panduan IPC-4562, untuk foil di bawah 35 μm, deviasi pengukuran yang diterima adalah ±5 μm dari nilai nominal. Untuk foil 1 oz ke atas, deviasi maksimum adalah ±10%. Artinya, instrumen pengukuran harus memiliki presisi minimum 1 μm pada rentang rendah untuk mampu membedakan antara foil 12 μm dan 17 μm secara andal.

Dalam konteks SPC, sampling plan dan frekuensi inspeksi menjadi vital. Praktik common meliputi pengukuran pada sejumlah titik per panel (misal, 5 titik: empat sudut dan satu tengah). Untuk produksi volume tinggi, inspeksi dapat dilakukan setiap panel, sedangkan untuk lot kecil dapat per lot atau pada interval waktu tertentu, misalnya setiap 15 menit. Data hasil ukur harus langsung tersedia untuk dibandingkan dengan batas spesifikasi kendali (Upper Control Limit dan Lower Control Limit). Ketika pembacaan menyentuh di luar toleransi, alarm harus dipicu agar panel dapat ditahan untuk investigasi lebih lanjut, mencegah produk cacat lolos ke tahap laminasi yang akan meningkatkan biaya kerugian secara eksponensial.

Metode Pengujian yang Diwajibkan: Non-Destruktif dengan EMA

Teknologi EMA atau Electro-Magnetic Acoustic Transducer beroperasi dengan prinsip elektromagnetik-akustik. Sebuah kumparan frekuensi tinggi ditempatkan di dekat permukaan material konduktif. Arus eddy yang diinduksikan pada material berinteraksi dengan medan magnet statis dari magnet permanen, menghasilkan gaya Lorentz. Gaya ini membangkitkan gelombang ultrasonik langsung di dalam benda uji tanpa memerlukan media kopling fisik seperti gel atau air. Ketika gelombang ini mencapai backwall (permukaan berlawanan), pantulan terjadi dan ditangkap kembali oleh transduser. Waktu tempuh (Time-of-Flight, ToF) gelombang ini dikonversi menjadi nilai ketebalan dengan presisi sangat tinggi, mengingat kecepatan suara di tembaga dikenal baik (~4700 m/s).

Keunggulan EMA untuk inspeksi copper inner layer sangat relevan. Karena bersifat non-kontak, sensor tidak memerlukan tekanan mekanik yang berisiko menggores atau mendeformasi foil ultra-tipis. Toleransi lift-off yang dimiliki (dapat bekerja pada celah udara atau melalui lapisan tipis non-konduktif) membuatnya tidak sensitif terhadap vibrasi kecil dan tidak meninggalkan residu apapun pada permukaan yang bersih. Respon instan (pulse-echo mode) memungkinkan pengukuran real-time. Untuk lembaran tipis, mode resonansi dapat mendeteksi ketebalan hingga 9 μm dengan akurasi sekitar 1% atau resolusi 1 μm.

Dibandingkan dengan Pulsed Eddy Current (PEC), EMA tidak mengalami masalah saturasi sinyal pada foil yang sangat tipis. Dibandingkan dengan X-Ray Fluorescence (XRF), EMA mengukur ketebalan solid body secara langsung, bukan sekadar ketebalan coating, sehingga lebih merepresentasikan profil copper hasil etching. Walaupun IPC tidak menetapkan standar spesifik untuk EMA, validasi metode melalui studi Gauge Repeatability & Reproducibility (GR&R) dapat membuktikan kesesuaian akurasi dan presisinya terhadap persyaratan IPC-4562. Dari segi keamanan, EMA sepenuhnya bebas radiasi pengion, menjadikan perangkat ini aman bagi operator dan tidak memerlukan lisensi khusus seperti peralatan nuklir.

Tabel Perbandingan Metode Inspeksi

Metode	Prinsip Pengukuran	Kontak/ Destruktif?	Akurasi pada Foil Tipis (<18µm)	Pengaruh Kekasaran Permukaan	Kecepatan Per Titik	Kebutuhan Lisensi Khusus
Microsection	Optik/ SEM	Destruktif	Sangat Tinggi (<1µm)	Tidak ada (setelah poles)	Lambat (jam)	Tidak
Beta Backscatter	Radiasi Partikel	Non-Kontak	Tinggi (1-2µm)	Sedang	Sedang (detik)	Ya (Nuklir)
Eddy Current Konvensional	Induksi Elektromagnetik	Boleh Kontak	Rendah-Sedang (terbatas skin depth)	Sangat Signifikan	Cepat (<1 detik)	Tidak
EMA (ex: UT-3A-EMA)	Gaya Lorentz Ultrasonik	Non-Kontak	Tinggi (1µm)	Tidak Signifikan	Cepat (<1 detik)	Tidak

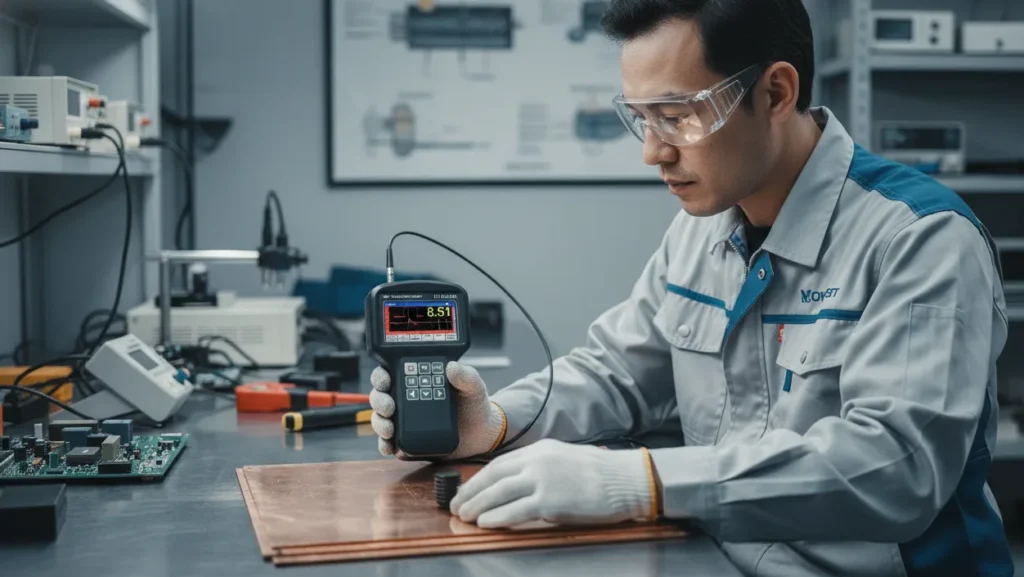

Alat yang Direkomendasikan: NOVOTEST UT-3A-EMA

NOVOTEST UT-3A-EMA adalah alat pengukur ketebalan portabel yang dirancang spesifik untuk material konduktif non-ferrous, menjadikannya kandidat ideal untuk inspeksi copper inner layer. Berbeda dengan transduser piezoelektrik konvensional, EMA probe pada UT-3A-EMA membangkitkan pulsa akustik langsung dalam material tembaga tanpa couplant, menghilangkan variabel ketidakpastian akibat kopling.

Rentang ukur aktual alat ini untuk lembaran copper mencapai 0.01 mm (10 µm) hingga 3.0 mm, mencakup penuh spektrum foil PCB dari ¼ oz hingga lebih dari 3 oz. Perangkat ini memberikan tampilan A-scan real-time, sebuah fitur krusial yang memungkinkan operator memverifikasi integritas sinyal. Echo backwall yang jelas dan tajam mengonfirmasi pengukuran yang valid, sementara echo yang lemah atau noise berlebih dapat mengindikasikan masalah seperti delaminasi internal atau laminasi terbalik. Mode pengukuran fleksibel: single-point untuk inspeksi cepat di titik spesifik, atau continuous untuk memindai area yang lebih luas.

Untuk mendukung implementasi SPC, NOVOTEST UT-3A-EMA dilengkapi kapasitas memori internal yang mampu menyimpan ribuan data lengkap dengan timestamp. Transfer data mudah dilakukan melalui port USB atau konektivitas Bluetooth ke PC. Software analisis bawaan bukan hanya menampilkan angka, melainkan mampu menghasilkan histogram distribusi ketebalan dan control chart (X-bar & R-chart), memudahkan Quality Engineer dalam identifikasi tren penyimpangan proses. Kompensasi suhu otomatis terintegrasi melalui sensor internal, memastikan akurasi pengukuran terjaga meskipun lingkungan produksi mengalami fluktuasi termal. Kemampuan alat untuk mengukur melalui lapisan tipis oksidasi ringan atau lapisan anti-tarnish organik (hingga ketebalan tertentu sesuai spesifikasi lift-off) menambah fleksibilitas di lantai produksi. Prosedur kalibrasi sangat sederhana dan cepat, umumnya dilakukan dengan menempelkan probe pada blok referensi foil tembaga dengan ketebalan yang diketahui tepat, lalu menyesuaikan nilai kalibrasi.

Dengan desain kerangka tahan goncangan dan pelindung bumper silikon, alat ini andal di lingkungan produksi yang keras. Bobotnya ringan dan menggunakan baterai AA standar, sehingga operator dapat melakukan inspeksi secara mobile, langsung di depan mesin etching atau workstation inspeksi akhir.

Implementasi di Lapangan: Prosedur Pengukuran dengan NOVOTEST UT-3A-EMA

Adopsi alat ukur di lini produksi membutuhkan prosedur yang jelas dan terstandarisasi untuk menjamin repetabilitas antar operator. Berikut adalah panduan langkah demi langkah implementasi NOVOTEST UT-3A-EMA untuk inspeksi inner layer.

1. Tahap persiapan. Nyalakan perangkat dan biarkan mencapai suhu operasi. Pilih mode pengukuran ‘Copper’ atau ‘Non-Ferrous’ jika tersedia opsi spesifik material. Langkah paling kritis adalah kalibrasi. Ambil reference block foil tembaga standar, misalnya 35 μm, yang tersertifikasi. Letakkan probe EMA secara tegak lurus pada blok tersebut. Masuk ke menu kalibrasi, ukur, dan verifikasi bahwa pembacaan alat sesuai dengan nilai blok. Jika terdapat deviasi, lakukan adjustment. Biasanya, prosedur ini cukup dilakukan sekali per shift atau setiap kali penggantian baterai.
2. Verifikasi akurasi lapangan. Sebelum menyentuh panel produksi, ukur sampel referensi lain yang diketahui ketebalannya (misal, foil 18 µm). Pastikan pembacaan berada dalam batas akurasi yang diharapkan, yaitu ±2 µm untuk foil tipis. Dokumentasikan hasil verifikasi ini di log book SPC.
3. Prosedur pengukuran panel. Ambil panel inner layer yang bersih dan kering. Tentukan titik ukur berdasarkan sampling plan: standar umum adalah 5 titik (pusat dan setiap sudut, minimal 10 mm dari tepi untuk menghindari efek edge). Letakkan probe pada titik pertama, pastikan probe dalam posisi stabil, meskipun toleransi sudut alat ini mengizinkan kemiringan hingga 25 derajat. Tekan tombol ukur. Amati layar A-scan: echo backwall pertama harus muncul dengan jelas di atas threshold, tanpa saturasi atau noise acak yang dominan. Jika sinyal stabil, nilai ketebalan akan ditampilkan dan otomatis tersimpan ke memori dengan label titik.
4. Tindak lanjut data. Jika satu atau lebih titik menunjukkan ketebalan di luar batas spesifikasi (misal, foil nominal 35 μm terukur 39.5 μm, melebihi toleransi IPC-4562 ±10%), segera tandai panel tersebut secara fisik dan sistemik. Integrasikan alarm data dengan Manufacturing Execution System (MES) jika memungkinkan, agar panel otomatis dialihkan ke jalur reject untuk analisis microsection atau investigasi proses etching. Data dari panel-panel konforming diakumulasikan. Pada akhir batch, engineer dapat melakukan analisis SPC menggunakan software desktop untuk melihat Cp dan Cpk proses etching.

Studi kasus internal di sebuah pabrik PCB menunjukkan, sebelum menggunakan NOVOTEST UT-3A-EMA, inspeksi ketebalan copper inner layer hanya dilakukan secara visual dan uji destruktif satu sampel per lot, menghasilkan variasi ketebalan aktual di lapangan mencapai ±12%. Setelah implementasi alat ini dengan prosedur lima titik per panel dan kontrol SPC harian, variasi ketebalan berhasil ditekan menjadi ±4% hanya dalam periode satu bulan. Scrap akibat ketidaksesuaian ketebalan turun signifikan hingga 15%, sementara insiden keluhan pelanggan terkait deviasi impedansi berkurang drastis.

Tantangan dan Solusi dalam Inspeksi Ketebalan Copper Inner Layer

Meskipun teknologi EMA menawarkan banyak keunggulan, penerapannya di lantai produksi tidak lepas dari berbagai tantangan. Berikut adalah beberapa kendala umum dan bagaimana NOVOTEST UT-3A-EMA memberikan solusi.

Tantangan 1: Efek Tepi (Edge Effect)

Pada panel kecil atau pengukuran dekat pinggir, medan elektromagnetik dapat terdistorsi, memberikan pembacaan yang tidak akurat. Solusi: Prosedur standar menetapkan jarak pengukuran minimum 10 mm dari tepi. Software alat dapat menyediakan pengaturan zero offset yang disesuaikan. Operator harus dilatih untuk mengenali penurunan kualitas A-scan saat terlalu dekat dengan tepi.

Tantangan 2: Foil Ultra-Tipis Rentan Rusak

Foil ¼ oz (9 μm) sangat rapuh. Menekan probe konvensional dapat menyebabkan goresan atau bahkan robekan mikro. Solusi: Teknologi EMA pada UT-3A-EMA bersifat non-kontak. Probe cukup diletakkan (atau dipegang mendekati) permukaan tanpa tekanan. Gaya Lorentz membangkitkan gelombang langsung di material, sehingga integritas permukaan foil tetap terjaga.

Tantangan 3: Kekasaran Permukaan Pasca-Etching

Proses etching meninggalkan morfologi permukaan dengan kristal copper yang memiliki kekasaran tertentu, yang dapat menghamburkan gelombang akustik dari transduser piezoelektrik konvensional. Solusi: Mekanisme pembangkitan gelombang EMA tidak bergantung pada kopling mekanis di permukaan. Gelombang dihasilkan di lapisan sub-permukaan, sehingga kekasaran mikro hampir tidak mempengaruhi propagasi sinyal dan hasil pengukuran.

Tantangan 4: Variasi Antar Operator

Subjektivitas penempatan probe dan interpretasi sinyal oleh operator berbeda dapat menghasilkan data yang tidak repetitif. Solusi: UT-3A-EMA menyederhanakan operasi menjadi praktis satu tombol setelah kalibrasi. Indikator stabilitas sinyal yang jelas memadu operator untuk menerima hanya pembacaan yang valid. Ketergantungan pada interpretasi subyektif diminimalkan, meningkatkan Gauge R&R.

Tantangan 5: Integrasi Data SPC

Data yang tersimpan di alat tidak banyak berguna jika tidak dapat diolah. Solusi: Alat ini mendukung ekspor data dalam format CSV atau Excel yang universal melalui port USB atau Bluetooth. Hal ini memungkinkan import langsung ke software statistik yang sudah ada (Minitab, JMP, atau MES kustom) untuk analisis lebih lanjut tanpa entri data manual yang rawan kesalahan.

Tantangan 6: Fluktuasi Suhu Lingkungan

Pabrik PCB memiliki variasi suhu antara pagi dan siang yang dapat mempengaruhi kecepatan suara material dan elektronik alat. Solusi: NOVOTEST UT-3A-EMA dilengkapi sensor suhu internal yang melakukan kompensasi otomatis. Alat akan menyesuaikan perhitungan berdasarkan suhu ambient, memastikan akurasi tetap konsisten sepanjang shift kerja.

Kesimpulan

Presisi impedansi pada PCB multilayer adalah kunci performa di era digital, dan itu dimulai dari kontrol absolut terhadap ketebalan copper inner layer. Metode destruktif tidak lagi memadai untuk mendukung laju produksi dan kebutuhan SPC real-time. NOVOTEST UT-3A-EMA hadir sebagai solusi non-destruktif yang elegan, memanfaatkan teknologi EMA untuk menembus hambatan inspeksi konvensional. Kemampuannya untuk mengukur secara instan pada permukaan kasar, tanpa kontak dan tanpa persiapan, menyelaraskan lini produksi Anda dengan kepatuhan ketat terhadap standar IPC-4562. Dengan fitur A-scan, kompensasi suhu, dan integrasi data, alat ini bukan sekadar gauge, melainkan pilar pengendalian proses yang proaktif.

Mewujudkan konsistensi ketebalan copper di bawah ±5% bukan lagi aspirasi, melainkan realitas operasional. Untuk mendukung implementasi alat ukur dan pengujian berkualitas tinggi ini di fasilitas Anda, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur terkemuka menyediakan NOVOTEST UT-3A-EMA beserta dukungan teknis dan layanan purna jual yang komprehensif. Kami memahami kebutuhan industri Anda dan siap membantu memilih konfigurasi alat yang tepat untuk memastikan setiap panel yang keluar dari lini etching memiliki kualitas yang terukur dan terdokumentasi sempurna. Diskusikan kebutuhan kontrol kualitas Anda hari ini.

FAQ

Apakah alat ini bisa mengukur ketebalan copper setelah proses oksidasi hitam/coklat?

Secara prinsip, teknologi EMA pada NOVOTEST UT-3A-EMA mampu mengukur melalui lapisan non-konduktif pada ketebalan tertentu. Lapisan oksidasi hitam atau coklat bersifat non-konduktif, tetapi ketebalannya biasanya berada dalam rentang mikron (1-5 µm). Alat ini dapat mengukur total ketebalan total tembaga, termasuk lapisan oksida, selama lapisan tersebut tidak melebihi batas lift-off yang diizinkan (hingga 6 mm untuk lapisan non-konduktif seperti cat, tetapi untuk lapisan oksida yang sangat rapat, perlu verifikasi). Untuk akurasi terbaik dan sesuai scope IPC-4562, pengukuran idealnya dilakukan pada raw copper sebelum proses oksidasi guna menghilangkan seluruh variabel ketidakpastian. Konsultasikan kebutuhan spesifik Anda kepada tim teknis untuk uji kelayakan pada sampel Anda.

Berapa akurasi pengukuran NOVOTEST UT-3A-EMA untuk foil tembaga ½ oz (sekitar 18 μm)?

Untuk rentang foil tipis ½ oz atau sekitar 18 μm, NOVOTEST UT-3A-EMA mampu memberikan akurasi pengukuran dengan resolusi hingga 1 mikrometer, atau error di kisaran ±1-2% dari ketebalan, bergantung pada kondisi permukaan dan kalibrasi. Standar industri melalui IPC-4562 menuntut toleransi ±5 μm untuk foil di bawah 35 μm. Dengan demikian, kinerja alat ini secara signifikan melampaui persyaratan akurasi minimum tersebut dan sangat ideal untuk mengontrol variasi proses ≤±5% yang diperlukan untuk impedansi terkontrol.

Apakah perlu kalibrasi setiap kali pengukuran? Bagaimana prosedurnya?

Tidak perlu kalibrasi setiap kali pengukuran. Prosedur standar industri merekomendasikan verifikasi dan kalibrasi dilakukan pada awal setiap shift, setiap kali penggantian baterai, atau jika alat mendeteksi anomali. Prosedurnya sangat praktis: nyalakan alat, pilih fungsi kalibrasi, tempelkan probe pada blok referensi foil tembaga (misal, 35 µm) yang memiliki nilai ketebalan terekam. Alat akan menangkap sinyal dan menampilkan nilai. Cukup sesuaikan nilai yang terbaca sesuai dengan nilai blok referensi, dan kalibrasi selesai. Setelah itu, lakukan pengukuran pada sampel verifikasi kedua untuk konfirmasi.

Bagaimana cara menyimpan dan menganalisis data pengukuran untuk SPC?

Data pengukuran secara otomatis tersimpan di memori internal NOVOTEST UT-3A-EMA bersama dengan timestamp dan label titik ukur, dengan kapasitas lebih dari 1000 data. Untuk analisis, data dapat ditransfer ke PC melalui kabel USB atau koneksi Bluetooth. Software manajemen data yang disertakan memungkinkan Anda melihat data dalam bentuk tabel, grafik histogram, dan control chart SPC (peta kendali X-bar dan Range). Jika Anda telah memiliki sistem MES atau software statistik lain, data juga dapat diekspor dalam format universal seperti CSV atau Excel untuk integrasi yang mulus ke dalam dashboard kualitas Anda.

Rekomendasi Thickness Gauge

Referensi

1. IPC-4562A, “Metal Foil for Printed Board Applications”, IPC International.
2. IPC-6012E, “Qualification and Performance Specification for Rigid Printed Boards”, IPC International.
3. NOVOTEST, “Operation Manual: Ultrasonic Thickness Gauge UT-3A-EMA”, Novotest Ukraine.
4. Hirao, M., & Ogi, H., “EMA Technique for Non-Contact Ultrasonic Wave Generation”, ResearchGate Publication.
5. Coombs, C. F., “Printed Circuits Handbook”, Seventh Edition, McGraw-Hill Education, Chapter 5 & 17.
