Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A: Cara Mencegah Wrinkling pada Stamping

Bayangkan Anda bertanggung jawab atas lini produksi panel eksterior otomotif. Target harian tinggi, standar estetika kelas A dari OEM Jerman sangat ketat. Tiba-tiba, inspeksi visual menemukan gelombang atau kerutan halus pada panel pintu yang baru keluar dari mesin press. Itulah wrinkling. Cacat ini bukan sekadar masalah kosmetik; ia adalah mimpi buruk bagi production engineer dan quality control inspector. Setiap panel yang mengalami wrinkling otomatis menjadi scrap atau harus melalui proses rework mahal, menggerogoti margin keuntungan, dan mengancam jadwal pengiriman. Akar masalahnya seringkali tersembunyi, bukan pada mesin press itu sendiri, melainkan pada variasi ketebalan material baku yang tidak terdeteksi.

Di sinilah pendekatan presisi berbasis ultrasonik menjadi krusial. Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A hadir bukan hanya sebagai alat inspeksi, melainkan sebagai instrumen pencegahan proaktif. Dengan kemampuannya memetakan distribusi ketebalan material secara presisi dan mematuhi standar VDA 5, alat ini memungkinkan operator untuk menyesuaikan parameter proses seperti binder force sebelum cacat terjadi. Artikel ini akan mengupas tuntas bagaimana teknologi ini menjadi solusi paling efektif dan efisien untuk mengatasi masalah kronis wrinkling, melindungi kualitas produk, dan menjaga reputasi Anda.

1. Masalah Umum di Industri Manufaktur Otomotif
2. Definisi dan Karakteristik Wrinkling pada Stamping
3. Komponen yang Rentan: Panel Pintu, Kap Mesin, dan Atap
4. Penyebab Utama Wrinkling pada Proses Stamping
   1. Ketidakseimbangan Binder Force dan Gesekan (Friction)
   2. Variasi Ketebalan Material Baku yang Tidak Terdeteksi
5. Risiko Jika Tidak Ditangani
6. Kerugian Finansial dan Reputasi
7. Peningkatan Waste dan Dampak Lingkungan
8. Solusi yang Tersedia untuk Mencegah Wrinkling
   1. Pendekatan Trial-and-Error dan Simulasi FEA
   2. Sistem Die Cushion Adaptif dan Sensor Inline
   3. Pemantauan Ketebalan Material Secara Real-Time dengan Ultrasonik
9. Perbandingan Pendekatan Solusi
   1. Tradisional vs. Teknologi Cerdas
   2. Biaya Implementasi dan ROI
10. Rekomendasi Solusi Paling Efektif: Integrasi NOVOTEST UT-2A dengan Kontrol Proses
    1. Mengapa NOVOTEST UT-2A Menonjol?
    2. Langkah Praktis Penerapan di Lantai Produksi
11. Peran Alat Pengukur Ketebalan Ultrasonik dalam Solusi
    1. Prinsip Kerja Ultrasonik untuk Presisi Tinggi
    2. Kepatuhan Standar VDA 5 dan Manfaatnya
12. Kesimpulan
13. FAQ
    1. Apakah alat pengukur ketebalan ultrasonik bisa digunakan pada semua jenis logam untuk stamping?
    2. Bagaimana cara kalibrasi NOVOTEST UT-2A untuk memenuhi standar VDA 5?
    3. Apakah alat ini sulit dioperasikan oleh operator lantai produksi?
    4. Seberapa sering pengukuran ketebalan harus dilakukan untuk mencegah wrinkling secara efektif?
14. Referensi

Masalah Umum di Industri Manufaktur Otomotif

Wrinkling pada proses stamping adalah masalah klasik yang terus menghantui lantai produksi. Fenomena ini muncul sebagai lipatan atau kerutan pada material lembaran saat ia dibentuk melalui proses deep drawing. Kondisi ini terjadi akibat distribusi tegangan tekan yang tidak merata, terutama saat material dipaksa mengalir melalui radius lengkungan yang tajam atau ke dalam rongga die yang dalam.

Area paling kritis adalah pada panel eksterior seperti pintu, kap mesin, dan atap. Cacat ini tidak hanya menghancurkan estetika permukaan yang seharusnya mulus sempurna, tetapi juga mengompromikan kekuatan struktural dan presisi dimensi komponen. Akibatnya, proses assembly terganggu. Bayangkan panel luar pintu yang gagal inspeksi kelas A hanya karena sebuah kerutan mikro—seluruh unit harus ditolak. Konsekuensi bisnisnya langsung terasa: peningkatan biaya akibat pengerjaan ulang, akumulasi material scrap, dan keterlambatan pengiriman yang merusak hubungan dengan pelanggan OEM.

Definisi dan Karakteristik Wrinkling pada Stamping

Secara teknis, wrinkling pada stamping didefinisikan sebagai ketidakstabilan plastis pada lembaran logam yang menghasilkan deformasi bergelombang di permukaan. Ini bukan sekadar cacat permukaan, melainkan bukti fisik dari kegagalan material untuk menahan tegangan tekan pada arah tertentu. Ketika tegangan ini melampaui batas kestabilan inheren lembaran, material menekuk dan membentuk lipatan.

Karakteristik wrinkling sangat khas. Cacat ini umumnya muncul di area flange, dinding samping (sidewall), atau di zona transisi radius. Wrinkling dapat diklasifikasikan menjadi dua tipe: macro-wrinkling, yaitu lipatan besar yang kasat mata dan langsung terdeteksi oleh inspeksi visual; dan micro-wrinkling, kerutan sangat halus yang hanya bisa diidentifikasi menggunakan alat bantu seperti pengukur kontur atau pencahayaan khusus. Keduanya berbahaya; macro-wrinkling langsung menyebabkan scrap, sementara micro-wrinkling berpotensi menjadi titik awal korosi atau fatigue failure pada komponen yang sedang beroperasi.

Komponen yang Rentan: Panel Pintu, Kap Mesin, dan Atap

Beberapa komponen kendaraan secara inheren lebih rentan terhadap wrinkling karena geometri dan tuntutan estetikanya. Pertama, panel pintu luar membutuhkan permukaan kelas A yang benar-benar mulus tanpa cela. Sedikit saja gelombang pada area lengkungan gagang pintu atau garis karakter akan langsung menolak seluruh panel. Kedua, kap mesin dengan kontur aerodinamis yang kompleks seringkali memiliki area nose dan corner yang menjadi titik konsentrasi tegangan. Proses drawing di sini sangat kritis, dan potensi wrinkling tinggi. Ketiga, panel atap yang memiliki bentang area luas menuntut distribusi ketebalan material yang sangat seragam. Jika variasi ketebalan berlebihan, lipatan mudah terbentuk di area tengah yang datar selama proses peregangan. Setiap komponen ini adalah wajah kendaraan; oleh karena itu, standar dari asosiasi seperti VDA sangat ketat, menoleransi hampir nol cacat pada tampilan dan kekuatan.

Penyebab Utama Wrinkling pada Proses Stamping

Akar penyebab wrinkling bersifat multifaset, namun sebagian besar berpusat pada ketidakmampuan mengontrol aliran material secara presisi. Pertama, binder force yang tidak seragam adalah penyebab paling dominan. Jika gaya penjepitan di satu sisi terlalu rendah, material akan mengalir deras tanpa kendali ke dalam rongga die, menumpuk dan membentuk lipatan. Kedua, variasi koefisien gesekan antara permukaan die dan material. Pelumasan yang tidak konsisten, perubahan suhu, atau keausan die dapat mengubah gesekan secara lokal, menghasilkan draw-in material yang asimetris. Ketiga, dan ini yang paling sering terabaikan, adalah variasi ketebalan lembaran material baku itu sendiri. Deviasi ketebalan yang melebihi toleransi VDA 5, namun tidak terpantau, menyebabkan perilaku deformasi yang tidak terduga. Material yang lebih tipis akan mengalir lebih mudah dan rentan tertekuk. Desain draw bead dan blank holder yang tidak tepat juga berkontribusi signifikan. Kegagalan mendeteksi penipisan dini (early thinning) sebelum ia berkembang menjadi kerutan adalah inti dari masalah ini.

Ketidakseimbangan Binder Force dan Gesekan (Friction)

Mari kita dalami peran krusial binder force dan gesekan. Bayangkan blank holder sebagai penjepit yang harus mengatur aliran material ke dalam die. Jika gaya jepit (binder force) terlalu rendah di salah satu sisi, material akan “lari” tanpa terkendali, menyebabkan kelebihan material yang langsung terlipat menjadi wrinkling. Sebaliknya, jika binder force terlalu tinggi, material akan tertahan terlalu kuat, menyebabkan peregangan berlebihan hingga robek. Mencari keseimbangan optimal adalah kunci.

Faktor kedua adalah gesekan (friction). Koefisien gesekan adalah variabel dinamis yang sulit dipertahankan konstan. Variasi lokal gesekan dapat terjadi karena aplikasi pelumas yang tidak merata, perubahan suhu die selama produksi, atau keausan mikro pada permukaan die. Ketika gesekan berubah, gaya hambat aliran material di area tertentu ikut berubah. Hasilnya adalah draw-in yang tidak seragam: di satu area material mengalir lebih cepat, di area lain lebih lambat. Perbedaan kecepatan aliran inilah yang menghasilkan tegangan tekan dan memicu wrinkling asimetris. Tanpa data ketebalan material yang akurat, mustahil untuk mengisolasi apakah penyebab cacat berasal dari binder force, gesekan, atau variasi material.

Variasi Ketebalan Material Baku yang Tidak Terdeteksi

Inilah variabel tersembunyi yang sering menjadi akar masalah. Coil baja atau aluminium yang datang dari pemasok selalu memiliki toleransi ketebalan. Menurut standar, deviasi ini mungkin masih dalam batas wajar. Namun, pada proses deep drawing yang sangat presisi, deviasi sekecil 0,01 mm pun dapat menjadi signifikan. Ketika ketebalan bervariasi, volume material yang ditarik ke dalam die di setiap titik menjadi tidak sama. Area yang lebih tipis akan mengalami tegangan dan regangan yang lebih tinggi dari yang dirancang, membuatnya tidak stabil dan mudah tertekuk menjadi wrinkling.

Tanpa sistem inspeksi ketebalan yang rutin dan ketat, blank dengan ketebalan di bawah batas toleransi VDA 5 bisa lolos begitu saja ke proses stamping. Banyak pabrik hanya mengandalkan sertifikat material dari pabrik baja tanpa melakukan verifikasi langsung. Ini adalah pertaruhan. Hanya pengukuran langsung dan presisi pada lembaran material yang dapat mendeteksi variasi berbahaya ini sebelum material masuk ke mesin press.

Risiko Jika Tidak Ditangani

Mengabaikan masalah wrinkling adalah tindakan yang sangat merugikan secara sistematis. Risiko pertama dan paling langsung adalah lonjakan scrap rate. Setiap panel yang mengalami wrinkle tidak dapat diperbaiki secara ekonomis untuk menjadi komponen kelas A; mayoritas harus langsung dibuang atau melalui proses rework yang memakan biaya dan waktu signifikan. Risiko kedua adalah keterlambatan pengiriman. Ketika masalah muncul, lini produksi seringkali harus berhenti (line stop) untuk diagnosis trial-and-error yang memakan waktu berjam-jam, mengorbankan output produksi. Risiko ketiga, dan paling berbahaya, adalah lolosnya panel dengan micro-wrinkling dari inspeksi QC. Cacat mikroskopis ini dapat berkembang menjadi titik awal korosi atau fatigue failure setelah komponen terpasang di kendaraan. Konsekuensinya sangat fatal: klaim garansi massal dan penarikan kembali produk (recall) yang menghancurkan reputasi merek. Ketidakmampuan untuk secara konsisten memenuhi standar ketat OEM Jerman (VDA) atau Jepang (JIS) akibat masalah ini dapat mengakibatkan kehilangan kontrak jangka panjang.

Kerugian Finansial dan Reputasi

Dampak finansial dari wrinkling dapat dikuantifikasi dan sangat signifikan. Biaya scrap untuk satu panel kelas A otomotif bisa berkisar antara Rp500.000 hingga Rp1.500.000 per unit, tergantung pada material dan kompleksitasnya. Jika sebuah lini produksi menghasilkan 1000 unit per hari dengan scrap rate hanya 2% akibat wrinkling, kerugian harian dapat mencapai puluhan juta rupiah. Biaya ini belum termasuk biaya rework manual yang dapat memakan waktu 15-30 menit per panel, menyedot kapasitas tenaga kerja dan energi.

Lebih jauh, ada biaya tak langsung yang lebih besar. Keterlambatan pengiriman kepada OEM dapat memicu denda penalti yang besar sesuai kontrak. Namun, kerusakan reputasi adalah kerugian yang paling sulit dipulihkan. Sebuah kasus recall akibat cacat stamping yang berasal dari lipatan material dapat merugikan perusahaan hingga puluhan miliar rupiah dan secara permanen menurunkan kepercayaan konsumen serta partner bisnis. Dalam industri yang sangat kompetitif ini, reputasi kualitas adalah segalanya.

Peningkatan Waste dan Dampak Lingkungan

Isu wrinkling juga terkait erat dengan aspek keberlanjutan lingkungan. Setiap panel yang berakhir sebagai scrap merepresentasikan pemborosan energi dan sumber daya alam yang sangat besar, mulai dari penambangan bijih, transportasi, hingga proses peleburan dan pengerolan di pabrik baja. Proses rework, seperti penggerindaan atau pengelasan ulang, memerlukan tambahan konsumsi energi, pelumas, dan material tambahan lainnya.

Regulasi lingkungan global, seperti EU End of Life Vehicles Directive, semakin mendorong produsen untuk meminimalkan waste di setiap tahap siklus produksi. Mencegah wrinkling melalui kontrol ketebalan material yang presisi bukan hanya langkah efisiensi bisnis, tetapi juga sebuah tindakan preventif yang bertanggung jawab secara lingkungan. Ini adalah kontribusi nyata untuk mengurangi jejak karbon dan mendukung prinsip manufaktur berkelanjutan.

Solusi yang Tersedia untuk Mencegah Wrinkling

Industri manufaktur telah mengembangkan berbagai pendekatan untuk memerangi wrinkling, masing-masing dengan kelebihan dan keterbatasannya sendiri. Metode paling konvensional adalah trial-and-error, di mana operator berpengalaman mengandalkan intuisi untuk menyesuaikan parameter mesin. Metode yang lebih maju melibatkan simulasi komputer Finite Element Analysis (FEA) untuk memprediksi aliran material. Teknologi terkini meliputi sistem die cushion adaptif yang dapat mengubah binder force secara real-time, serta sistem inspeksi inline berbasis kamera.

Namun, semua teknologi canggih ini memiliki satu kelemahan fundamental jika tidak didukung oleh input yang tepat: data material aktual. Simulasi FEA membutuhkan data properti material yang akurat. Sistem die cushion memerlukan feedback kondisi riil. Di sinilah peran kunci alat pengukur ketebalan ultrasonik portabel seperti NOVOTEST UT-2A. Alat ini memungkinkan operator untuk memetakan ketebalan lembaran material secara presisi dan non-destruktif, sebelum dan selama proses stamping, menyediakan data vital untuk penyesuaian binder force dan parameter proses lainnya secara proaktif, mencegah wrinkling sebelum terjadi.

Pendekatan Trial-and-Error dan Simulasi FEA

Metode trial-and-error adalah pendekatan tradisional yang masih lazim digunakan. Operator mesin press mengandalkan “feel” dan pengalamannya untuk menaik-turunkan binder force atau mengubah posisi draw bead, sambil terus-menerus memeriksa hasil panel. Jika wrinkling muncul, mereka akan menambah gaya; jika robek, mereka akan menguranginya. Siklus ini terus berulang hingga diperoleh hasil yang “cukup baik”. Kelemahannya jelas: proses ini sangat memakan waktu, memboroskan puluhan blank material yang berakhir sebagai scrap, dan sangat bergantung pada keahlian individu yang tidak terdokumentasi.

Sementara itu, simulasi FEA (Finite Element Analysis) menawarkan pendekatan yang lebih ilmiah. Software canggih ini mampu memodelkan aliran material dan memprediksi zona berpotensi wrinkling. Namun, akurasi simulasi FEA hanya sekuat data inputnya. Jika parameter koefisien gesekan dan, terutama, ketebalan material aktual yang dimasukkan adalah nilai nominal dari sertifikat—bukan data riil hasil pengukuran coil—maka hasil simulasinya bisa meleset. Simulasi tidak dapat secara akurat memprediksi wrinkling yang disebabkan oleh variasi ketebalan acak dari coil ke coil.

Sistem Die Cushion Adaptif dan Sensor Inline

Teknologi die cushion adaptif dengan kontrol servo-hidrolik adalah lompatan besar dalam kontrol proses stamping. Sistem ini memungkinkan binder force diatur secara independen di beberapa titik (multi-point cushion) dan berubah secara real-time selama langkah drawing. Dengan demikian, aliran material dapat dioptimalkan secara dinamis untuk mencegah wrinkling sekaligus menghindari robek.

Akan tetapi, secanggih apa pun aktuatornya, sistem ini memerlukan input sensorik yang akurat untuk memutuskan bagaimana harus bereaksi. Sensor gap atau load cell yang terpasang pada die dapat mendeteksi ketidakseimbangan gaya atau fluktuasi gap yang merupakan akibat dari aliran material yang tidak normal. Tanpa data ketebalan material aktual yang menjadi penyebab awal, sistem ini hanya bertindak secara reaktif, mengoreksi gejala bukan akar masalahnya. Integrasi alat pengukur ketebalan ultrasonik portabel di awal proses dapat menyediakan data kritis ini, memungkinkan parameter awal die cushion diatur pada titik optimal yang benar-benar baru.

Pemantauan Ketebalan Material Secara Real-Time dengan Ultrasonik

Inilah inti dari strategi pencegahan wrinkling yang paling efektif. Teknologi pengukuran ketebalan ultrasonik non-destruktif memungkinkan operator untuk melakukan “quick check” pada lembaran blank tepat di samping mesin press, sebelum material dimuat ke dalam die. Dengan mengukur ketebalan di beberapa titik yang telah ditentukan (grid mapping), operator dapat menghasilkan peta distribusi ketebalan dalam hitungan detik. Data ini segera mengungkapkan area mana yang lebih tipis dari toleransi dan berpotensi besar memicu wrinkling.

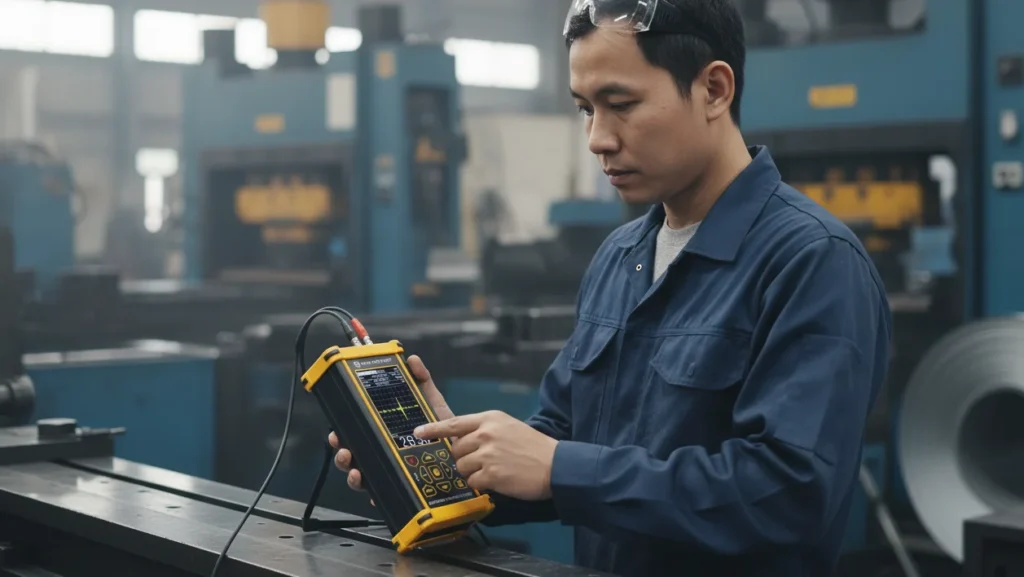

NOVOTEST UT-2A, sebagai alat portabel, dirancang untuk kemudahan penggunaan di lingkungan lantai produksi yang keras tanpa perlu memotong atau merusak sampel. Pengukuran berkala pada setiap coil baru atau batch material tertentu akan membangun data trend dalam sistem Statistical Process Control (SPC). Hal ini memungkinkan deteksi dini penyimpangan kualitas material dari pemasok, bahkan sebelum ia sempat menimbulkan masalah pada proses stamping. Pendekatan ini mengubah paradigma dari inspeksi reaktif menjadi pencegahan proaktif berbasis data.

Perbandingan Pendekatan Solusi

Untuk melihat gambaran besar secara objektif, mari kita bandingkan semua pendekatan yang telah dibahas. Tabel berikut akan memperjelas posisi unik dari pemantauan ultrasonik dalam hal kecepatan deteksi, biaya, dan efektivitas pencegahan.

Tabel Perbandingan Metode Pencegahan Wrinkling

Aspek	Trial-and-Error	Simulasi FEA	Die Cushion Adaptif	Ultrasonik Thickness Gauge (NOVOTEST UT-2A)
Prinsip Kerja	Reaktif, mengandalkan intuisi operator	Prediktif, berbasis model matematika	Reaktif/Adaptif, koreksi real-time	Proaktif, verifikasi aktual material baku
Kecepatan Deteksi Masalah	Lambat, setelah panel jadi	Cepat, tetapi hanya seakurat data input	Real-time, tapi hanya pada efek cacat	Sangat cepat, mendeteksi akar masalah sebelum proses
Biaya Implementasi Awal	Sangat Rendah	Menengah-Tinggi (software & training)	Sangat Tinggi (retrofit mesin press)	Rendah (perangkat portabel)
Akurasi Pencegahan	Sangat Rendah, tidak terukur	Tinggi jika data input akurat	Tinggi untuk koreksi gejala	Sangat Tinggi, menghilangkan akar variasi
Kemudahan Integrasi	Sangat Mudah	Membutuhkan engineer khusus	Kompleks, butuh modifikasi besar	Plug-and-play, langsung pakai di lantai produksi

Tradisional vs. Teknologi Cerdas

Kontras antara pendekatan tradisional dan teknologi cerdas sangatlah tajam. Pendekatan trial-and-error dan sistem kontrol reaktif bersifat “menunggu sampai masalah terjadi lalu bereaksi”. Ini adalah siklus yang mahal dan tidak efisien. Di sisi lain, teknologi cerdas yang digerakkan oleh data seperti NOVOTEST UT-2A memungkinkan prediksi dan pencegahan. Alat ini tidak menunggu wrinkling muncul di panel jadi; ia memberikan data terukur tentang kondisi material yang merupakan penyebab potensial. Dengan kata lain, ia mengubah operator dari “pemadam kebakaran” menjadi “perencana preventif”, yang dapat menyesuaikan binder force atau parameter lain sebelum stroke stamping berikutnya dilakukan. Inilah esensi dari manufaktur cerdas dan efisien.

Biaya Implementasi dan ROI

Dari segi keekonomian, investasi pada alat pengukur ketebalan ultrasonik portabel seperti NOVOTEST UT-2A adalah salah satu yang paling masuk akal. Harga perangkat ini hanyalah sebagian kecil dari biaya kerugian scrap bulanan yang disebabkan oleh wrinkling. Ia tidak memerlukan modifikasi besar dan mahal pada mesin press atau struktur die, tidak seperti retrofit sistem die cushion adaptif.

Return on Investment (ROI) dari penerapan alat ini dapat dicapai dalam hitungan minggu, bukan bulan atau tahun. Sebagai contoh, jika sebuah pabrik dapat mengurangi reject rate akibat wrinkling dari 5% menjadi hanya 1% dengan memverifikasi ketebalan material, penghematan biaya scrap dan peningkatan output langsung terakumulasi dengan cepat. Sebuah studi kasus internal di sebuah pabrikan komponen otomotif menunjukkan bahwa investasi pada rutinitas pengukuran ketebalan dengan UT-2A menghasilkan pengembalian penuh dalam waktu kurang dari 2 bulan setelah mengurangi tingkat reject hingga lebih dari 50%.

Rekomendasi Solusi Paling Efektif: Integrasi NOVOTEST UT-2A dengan Kontrol Proses

Berdasarkan analisis perbandingan di atas, solusi paling efektif dan efisien untuk mencegah wrinkling adalah integrasi sistematis alat pengukur ketebalan ultrasonik ke dalam alur kerja kontrol proses. NOVOTEST UT-2A menjadi pusat dari strategi ini. Perangkat ini secara presisi mengukur ketebalan material, memberikan data yang dibutuhkan oleh operator untuk membuat keputusan berdasarkan informasi, bukan dugaan. Data ini memenuhi standar ketat VDA 5 untuk capability measurement system, sehingga valid dan dapat diandalkan.

Portabilitas dan kemudahan penggunaannya memungkinkan setiap operator stamping untuk melakukan pengukuran dengan pelatihan minimal. Setelah data ketebalan diperoleh, ia dapat langsung digunakan untuk menyesuaikan binder force secara manual pada mesin press konvensional, atau sebagai input master untuk mengkalibrasi parameter awal pada sistem die cushion otomatis yang canggih. Ini adalah kunci early intervention: jika pengukuran UT-2A menunjukkan bahwa thickness di area kritis panel lebih tipis dari batas yang diizinkan, operator dapat segera menaikkan binder force atau memperbaiki kondisi pelumasan di zona tersebut sebelum memulai produksi. Contoh nyata dari lapangan membuktikan bahwa pabrikan otomotif yang menerapkan rutinitas ini berhasil mengurangi reject akibat wrinkling hingga 70%.

Mengapa NOVOTEST UT-2A Menonjol?

Di pasaran terdapat beberapa pilihan alat ukur ketebalan, namun NOVOTEST UT-2A menawarkan kombinasi fitur yang sangat relevan untuk mencegah wrinkling. Keunggulan utamanya terletak pada akurasi tinggi, mencapai ±0.001 mm, menggunakan teknologi probe ultrasonik gema-pulsa. Fitur A-scan yang dimilikinya sangat penting; fitur ini memungkinkan operator untuk memverifikasi secara visual gema ultrasonik, memastikan bahwa pengukuran dilakukan dengan benar dan mendeteksi adanya cacat internal pada material yang mungkin terlewat.

Alat ini mendukung kalibrasi cepat untuk berbagai jenis material stamping seperti baja karbon, High Strength Steel (HSS), dan aluminium. Mode B-scan memungkinkan visualisasi profil penampang material, memudahkan dalam melihat variasi ketebalan. Dilengkapi dengan memori internal untuk penyimpanan data (datalogging), UT-2A mendukung analisis Statistical Process Control (SPC) dan menjamin traceability penuh dari setiap pengukuran. Dengan casing yang ergonomis tahan benturan, alat ini tangguh di lingkungan lantai produksi yang berat.

Langkah Praktis Penerapan di Lantai Produksi

Untuk memaksimalkan manfaat NOVOTEST UT-2A dalam mencegah wrinkling, ikuti langkah-langkah praktis integrasi ke dalam alur kerja stamping berikut ini:

1. Inspeksi Material Masuk (Incoming Inspection): Sebelum coil baja atau aluminium dipotong menjadi blank (proses slitting atau blanking), lakukan pengukuran sampel ketebalan di beberapa titik sepanjang coil. Ini mendeteksi variasi ketebalan yang mungkin ada sejak dari pemasok.
2. Pemetaan Grid (Grid Mapping): Ambil satu atau lebih blank representatif dari batch yang akan diproduksi. Dengan menggunakan UT-2A, ukur ketebalan pada 9 hingga 15 titik yang membentuk grid di seluruh permukaan blank, terutama di area yang kritis terhadap wrinkling. Catat dan petakan hasilnya.
3. Validasi Setup Awal: Setelah melakukan setup die baru atau penggantian coil, lakukan uji coba (trial stroke) pada satu atau dua blank. Segera ukur kembali ketebalan pada panel hasil stamping, khususnya di area yang telah menipis. Ini membantu memvalidasi apakah parameter binder force dan pelumasan sudah tepat.
4. Monitoring Berkala dan SPC: Tetapkan frekuensi pemeriksaan yang ketat, misalnya setiap pergantian coil baru atau setiap 50-100 shot produksi. Catat semua data pengukuran ke dalam sistem kartu kendali SPC.
5. Tindak Lanjut dan Penyesuaian: Hubungkan data SPC dengan pengetahuan proses. Jika terlihat tren ketebalan yang menurun atau variasi yang meningkat, segera lakukan penyesuaian pada binder force atau periksa kondisi pelumas sebelum cacat wrinkling muncul.

Peran Alat Pengukur Ketebalan Ultrasonik dalam Solusi

Untuk benar-benar memahami nilai alat ini, penting untuk mengerti bagaimana teknologi ultrasonik bekerja dalam konteks ini. Alat ini menggunakan gelombang suara frekuensi tinggi untuk mengukur ketebalan secara presisi dari satu sisi material. Ini adalah metode non-destruktif, artinya tidak ada goresan, potongan, atau kerusakan apa pun pada permukaan panel kelas A yang mahal. Prosesnya bersih, cepat, dan aman.

Relevansi alat ini dengan standar VDA 5 sangatlah krusial. VDA 5 adalah standar Jerman yang mengevaluasi kemampuan sistem pengukuran melalui analisis ketidakpastian, linearitas, dan repeatability (Type 1 Study dan R&R). Dengan mematuhi standar ini, data pengukuran dari NOVOTEST UT-2A memiliki validitas yang diakui. Data ini dapat digunakan sebagai bukti objektif dalam laporan kualitas kepada OEM dan mencegah potensi sengketa kualitas antara pemasok dan pabrikan otomotif. Fitur A-scan, kalibrasi material spesifik, dan data logging yang dimiliki UT-2A adalah fondasi yang memungkinkan pencapaian standar VDA 5 ini. Secara langsung, kemampuannya memetakan distribusi ketebalan memungkinkan deteksi dini penipisan lokal yang merupakan prekursor utama wrinkling.

Tabel Spesifikasi Teknis Utama NOVOTEST UT-2A

Fitur	Spesifikasi / Deskripsi
Prinsip Pengukuran	Ultrasonik Gema-Pulsa (Pulse-Echo)
Akurasi	Hingga ±0.001 mm (bergantung pada probe dan material)
Mode Tampilan	A-scan (visualisasi gema), B-scan (profil penampang)
Rentang Aplikasi Material	Baja karbon, HSS, aluminium, dan berbagai logam lainnya
Kalibrasi	Kalibrasi kecepatan suara per material atau kalibrasi dengan sampel referensi
Penyimpanan Data	Datalogging internal untuk SPC dan traceability
Daya Tahan	Casing ergonomis tahan benturan dengan pelindung karet
Kepatuhan Standar	Memenuhi persyaratan VDA 5 untuk capability measurement system

Prinsip Kerja Ultrasonik untuk Presisi Tinggi

Prinsip kerja pengukuran ketebalan ultrasonik sangat elegan. Sebuah probe menghasilkan gelombang ultrasonik frekuensi tinggi yang ditransmisikan ke dalam material melalui media kopling (couplant). Gelombang ini merambat lurus hingga mencapai batas material (backwall), lalu dipantulkan kembali ke probe. Rangkaian elektronik pada alat seperti NOVOTEST UT-2A mengukur waktu tempuh pulsa ultrasonik ini dengan presisi sangat tinggi.

Ketebalan material kemudian dihitung secara otomatis menggunakan rumus fisika sederhana: Thickness = (Velocity × Time) / 2. ‘Velocity’ adalah kecepatan rambat gelombang suara dalam material tersebut, yang nilainya spesifik untuk setiap jenis logam. ‘Time’ adalah waktu tempuh total gelombang pergi dan kembali. Pembagian dengan dua dilakukan karena waktu yang diukur adalah waktu bolak-balik. Inilah sebabnya mengapa mengkalibrasi ‘Velocity’ yang tepat untuk material yang diukur sangat penting untuk mencapai akurasi optimal.

Kepatuhan Standar VDA 5 dan Manfaatnya

VDA 5 (Verband der Automobilindustrie) adalah standar mutu yang diakui secara global, khususnya di industri otomotif Jerman dan rantai pasoknya. Standar ini lebih dari sekadar spesifikasi teknis; ini adalah metodologi untuk mengevaluasi dan membuktikan kemampuan suatu sistem pengukuran. VDA 5 mensyaratkan analisis ketidakpastian pengukuran yang komprehensif, studi linearitas, dan studi Repeatability & Reproducibility (GR&R).

Mematuhi VDA 5 berarti data pengukuran ketebalan yang dihasilkan oleh NOVOTEST UT-2A adalah sah secara metrologis. Artinya, keputusan produksi yang diambil berdasarkan data tersebut—seperti menyetujui pemakaian coil material atau menyesuaikan parameter mesin press—memiliki landasan yang kuat. Ini juga menjadi bukti objektif yang tak terbantahkan saat melaporkan kualitas ke OEM, mencegah sengketa dan klaim palsu. Singkatnya, kepatuhan ini memberikan kepercayaan diri bahwa Anda menjalankan proses pengendalian kualitas yang handal dan berkelas dunia.

Kesimpulan

Wrinkling pada stamping panel eksterior otomotif adalah masalah serius dengan dampak bisnis yang besar, mulai dari kerugian finansial hingga rusaknya reputasi. Akar masalahnya seringkali terletak pada variasi ketebalan material yang tidak terdeteksi sejak awal. Solusi yang paling efektif bukanlah reaksi terhadap cacat yang sudah terjadi, melainkan pencegahan proaktif melalui pemantauan presisi.

Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A hadir sebagai investasi penting dalam strategi ini. Dengan akurasi tinggi, fitur A-scan dan B-scan yang informatif, portabilitas yang tangguh, dan kepatuhan penuh terhadap standar VDA 5, alat ini memberdayakan operator lantai produksi untuk mengambil keputusan berdasarkan data. Integrasinya ke dalam alur kerja kontrol proses secara langsung memungkinkan penyesuaian binder force dan parameter lainnya, mencegah kerutan sebelum terbentuk, mengurangi scrap, dan menjamin kepuasan pelanggan OEM. Dalam iklim manufaktur yang sangat kompetitif, ini adalah langkah cerdas menuju efisiensi, kualitas, dan keberlanjutan.

Untuk mendukung transformasi menuju kontrol kualitas yang presisi ini, Anda memerlukan mitra yang tidak hanya menyediakan alat, tetapi juga memahami aplikasi industri Anda. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terkemuka, menyediakan NOVOTEST UT-2A serta berbagai instrumen presisi lainnya. Dengan fokus pada penyediaan perangkat keras yang andal, mereka mendukung proses pengujian dan peningkatan kualitas produk Anda. Temukan solusi yang tepat untuk kebutuhan Anda dengan berkonsultasi bersama tim ahli mereka.

FAQ

Apakah alat pengukur ketebalan ultrasonik bisa digunakan pada semua jenis logam untuk stamping?

Ya, secara umum alat pengukur ketebalan ultrasonik seperti NOVOTEST UT-2A dapat digunakan pada hampir semua jenis logam yang digunakan dalam stamping, termasuk baja karbon, High Strength Steel (HSS), dan aluminium. Prinsip kerjanya bergantung pada kecepatan rambat suara di dalam material. Oleh karena itu, kunci keberhasilannya adalah mengkalibrasi alat dengan mengatur kecepatan suara yang tepat untuk jenis logam yang sedang diukur. Material dengan struktur butiran yang sangat kasar atau sangat atenuatif mungkin memerlukan probe dan teknik khusus.

Bagaimana cara kalibrasi NOVOTEST UT-2A untuk memenuhi standar VDA 5?

Kalibrasi NOVOTEST UT-2A dilakukan dengan mengukur sampel referensi (calibration block) yang memiliki ketebalan yang diketahui dan tertelusur ke standar nasional. Prosesnya melibatkan pengukuran berulang pada sampel tersebut untuk menyesuaikan parameter kecepatan suara hingga pembacaan alat sesuai dengan nilai aktual sampel. Untuk memenuhi studi VDA 5, biasanya dilakukan studi Type 1, linearitas, dan GR&R secara terpisah menggunakan sampel dan prosedur yang terdefinisi, untuk membuktikan ketidakpastian pengukuran total alat ini masih dalam batas yang dapat diterima untuk toleransi proses Anda.

Apakah alat ini sulit dioperasikan oleh operator lantai produksi?

Sama sekali tidak sulit. NOVOTEST UT-2A dirancang dengan mengutamakan kemudahan dan kenyamanan penggunaan. Jumlah kontrolnya minimal dan intuitif. Setelah diatur dan dikalibrasi untuk material tertentu oleh teknisi QC, operator lantai produksi biasanya hanya perlu menempelkan probe ke area yang akan diukur dan membaca hasilnya di layar. Tampilan warna kecerahan tinggi memudahkan pembacaan, dan indikator kontak akustik memastikan pengukuran valid. Pelatihan untuk operasi dasar dapat dilakukan dalam waktu singkat.

Seberapa sering pengukuran ketebalan harus dilakukan untuk mencegah wrinkling secara efektif?

Frekuensi idealnya bergantung pada stabilitas proses dan kualitas material dari pemasok, namun ada aturan praktis yang efektif. Pengukuran wajib dilakukan pada setiap penggantian coil material baru untuk memverifikasi variasi antar coil. Untuk monitoring selama produksi, pengukuran berkala setiap 50 hingga 100 stroke (shot) pada sampel blank adalah rekomendasi yang baik. Data ini kemudian diplot di SPC. Jika peta kontrol SPC menunjukkan proses yang sangat stabil, frekuensi bisa sedikit dikurangi; sebaliknya, jika tren data menunjukkan peningkatan variasi, frekuensi harus ditingkatkan.
