Di dunia inspeksi teknis industri migas, konstruksi baja, manufaktur, dan pembangkit listrik, “hasil uji kekerasan tidak konsisten” adalah keluhan yang nyaris setiap hari disampaikan teknisi QC dan inspektur NDT. Setelah menekan tombol uji, angka yang muncul di layar alat portabel sering kali jauh dari nilai yang diharapkan—atau yang lebih membingungkan, berbeda drastis hanya dalam hitungan sentimeter. Umumnya, kecurigaan langsung tertuju pada alat: “Portable hardness tester ini kurang akurat.” Namun pengalaman dan standar internasional menunjukkan fakta lain. Pada sebagian besar kasus, penyebab utama bukanlah instrumen, melainkan sesuatu yang lebih mendasar: persiapan permukaan sampel yang tidak memadai.
Artikel ini dirancang sebagai panduan praktis end-to-end—dari menyiapkan permukaan logam sesuai Standar Nasional Indonesia (SNI) 8461:2017, menerapkan strategi sampling pada material heterogen, memilih alat portabel yang tepat seperti NOVOTEST T-UD3 yang menggabungkan metode Leeb dan UCI, hingga troubleshooting kesalahan harian di lapangan. Setiap langkah didasarkan pada standar resmi, data eksperimental terverifikasi, dan studi kasus yang menggambarkan kondisi nyata industri di Indonesia. Dengan mengikuti panduan ini, Anda dapat mentransformasi pengukuran yang tadinya meragukan menjadi data yang andal dan dapat dipertanggungjawabkan.
- Mengapa Persiapan Permukaan Sampel Penentu Akurasi Uji Kekerasan Lapangan?
- Langkah-langkah Persiapan Permukaan Sampel Logam untuk Uji Kekerasan Lapangan
- Strategi Pengambilan Sampel yang Representatif untuk Material Heterogen
- Memilih Alat Uji Kekerasan Portabel yang Tepat untuk Kondisi Lapangan Indonesia
- Troubleshooting: Mengatasi Sumber Kesalahan Umum dalam Uji Kekerasan Lapangan
- Studi Kasus Nyata: Implementasi Uji Kekerasan Lapangan di Industri Indonesia
- Rekomendasi Alat dan Cara Mendapatkan NOVOTEST T‑UD3 Original di Indonesia
- Referensi
Mengapa Persiapan Permukaan Sampel Penentu Akurasi Uji Kekerasan Lapangan?

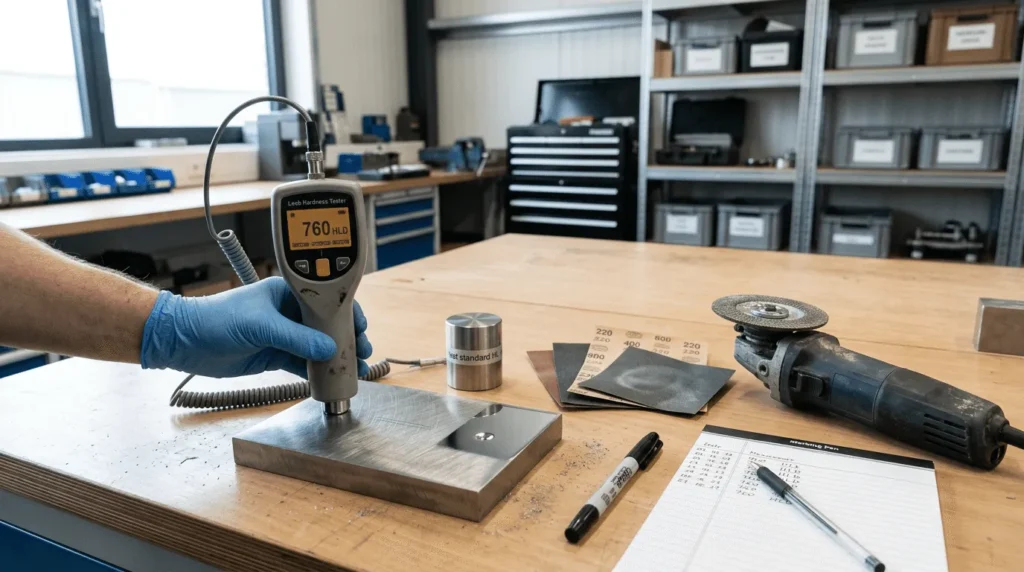

Baik Anda menggunakan metode Leeb (pantulan), UCI (ultrasonik), atau portable Rockwell, hasil pengujian sangat dipengaruhi oleh kondisi permukaan. Indentor atau impact body hanya berinteraksi dengan lapisan terluar material setebal beberapa mikron. Jika lapisan itu masih dilapisi cat, karat, minyak, atau memiliki tingkat kekasaran yang tinggi, maka energi pantulan atau frekuensi ultrasonik akan terdistorsi, menghasilkan angka kekerasan yang tidak merepresentasikan logam dasarnya. Akibatnya, keputusan inspeksi—apakah material masih memenuhi spesifikasi atau perlu diganti—bisa salah.
Dampak Permukaan Tidak Rata: Data dan Risiko Hasil Tidak Akurat
Permukaan yang tidak rata menciptakan masalah ganda. Pada metode Leeb, lekukan pengukuran yang terhambat oleh goresan atau kontaminasi menyebabkan energi pantulan tidak seragam, sehingga variasi hasil (scatter) meningkat. Sementara pada metode UCI, kontak probe yang buruk dengan permukaan akan mengubah frekuensi resonansi, yang langsung mengacaukan konversi nilai kekerasan. Data empiris yang diterbitkan dalam Equotip Application Booklet oleh Dr. Stefan Frank et al. menunjukkan bahwa pengujian Leeb pada baja Mn-Cr-V menghasilkan scatter yang signifikan jika permukaan tidak dihaluskan hingga grit P150 [2]. Lebih ekstrem, sebuah studi terbaru yang dipublikasikan di International Journal of Engineering (Shikhov et al., 2026) meneliti pengukuran UCI pada sambungan las pipa baja St3. Tim menemukan bahwa pada jarak 2 mm dari pusat las, nilai kekerasan yang terukur dengan alat UCI portabel bisa 10% lebih rendah dari nilai sebenarnya yang diperoleh menggunakan Vickers laboratorium (188 HV vs. 208 HV) [3]. Meskipun penyebab utamanya adalah modulus elastisitas yang tidak dikoreksi, kondisi permukaan zona terpengaruh panas (HAZ) yang kasar juga memperparah penyimpangan. Permukaan yang kotor atau kasar bukan hanya menambah noise, tetapi secara sistematis menurunkan nilai bacaan—konsekuensi yang berbahaya jika digunakan untuk mengevaluasi integritas komponen kritis seperti bejana tekan atau struktur jembatan.
Standar Nasional SNI 8461:2017 untuk Kebersihan dan Kekasaran Permukaan
Untuk menghilangkan ambiguitas, Badan Standardisasi Nasional (BSN) telah menerbitkan SNI 8461:2017, yang diadopsi secara identik dari ASTM A956‑12 [1]. Standar ini dengan tegas menyatakan: “Semua cat, kerak air, lubang, atau pelapis permukaan lainnya harus benar-benar dibersihkan. Permukaan yang akan diuji harus rata. Kegagalan dalam pembersihan permukaan akan menghasilkan hasil uji yang meragukan. Permukaan akhir yang kasar akan cenderung menghasilkan nilai yang kecil.” [1, Bag. 7.4] Selain syarat kebersihan, SNI menetapkan batas kekasaran permukaan (Ra) maksimum untuk setiap jenis perangkat tumbukan:
| Tipe Probe | Kekasaran Permukaan Maksimum (Ra) | Ukuran Grit Rekomendasi |
|---|---|---|
| D, DC, D+15, DL, S, E | 2 μm | 200 |
| G | 7 μm | 65 |
| C | 0,4 μm | 500 |
Angka-angka ini bukan sekadar formalitas; kegagalan mencapainya langsung menyebabkan penyimpangan nilai kekerasan. Dokumen SNI 8461:2017 disusun oleh Komite Teknis 91‑01‑S2 yang melibatkan pakar dari Puslitbang Jalan dan Jembatan, akademisi, dan praktisi industri, sehingga otoritasnya sebagai acuan wajib di Indonesia tidak perlu diragukan lagi.
Langkah-langkah Persiapan Permukaan Sampel Logam untuk Uji Kekerasan Lapangan
Berbekal persyaratan SNI dan praktik terbaik dari referensi internasional, berikut adalah prosedur persiapan permukaan yang dapat Anda terapkan langsung di lapangan—tanpa harus membongkar komponen dan mengirimnya ke laboratorium.
Pembersihan Awal: Menghilangkan Karat, Cat, dan Kontaminan
Sebelum menyentuh penggerinda atau amplas, bersihkan permukaan dari kontaminan longgar dan lapisan organik. Gunakan sikat baja untuk menghilangkan kerak karat yang tebal; untuk oli atau gemuk, lap dengan pelarut (thinner) yang sesuai. Pastikan semua cat, lapisan anti-korosi, atau lapisan insulasi di area uji diangkat total. SNI 8461:2017 mengingatkan bahwa “semua cat, kerak air, lubang, atau pelapis permukaan lainnya harus benar-benar dibersihkan” [1, Bag. 7.4]. Prosedur ini tampak sederhana, namun pelanggarannya adalah kesalahan nomor satu di lapangan. Dari sudut pandang system manajemen K3LL, jangan lupakan alat pelindung diri (kacamata, sarung tangan) dan pastikan ventilasi memadai saat menggunakan pelarut kimia.
Teknik Grinding Bertahap dengan Grit yang Tepat Sesuai Probe
Setelah bersih dari kontaminan, mulailah tahap grinding untuk mencapai kekasaran yang ditentukan. Pilih grit amplas sesuai tipe probe yang akan digunakan (lihat Tabel 1). Mulailah dengan grit yang lebih kasar—misalnya grit 60–120 jika permukaan memiliki goresan dalam atau bekas korosi—kemudian tingkatkan secara bertahap ke grit yang direkomendasikan. Jangan melompat terlalu jauh antar grit; kenaikan bertahap mencegah terbentuknya goresan mikro yang justru memperparah variasi hasil.
Untuk metode Leeb dengan probe D, DC, DL, atau sejenisnya, targetkan grit 200 (Ra ≤2 μm). Equotip Application Booklet merekomendasikan bahwa setelah mencapai grit P150, scatter pengukuran Leeb D menurun drastis hingga level yang dapat diterima [2]. Untuk probe G yang lebih toleran, grit 65 sudah memadai. Sebaliknya, probe C yang digunakan untuk area kecil atau uji berkekuatan tinggi menuntut permukaan sangat halus (grit 500, Ra ≤0,4 μm). Salah satu teknik yang sangat dianjurkan adalah gerakan crosshatch (silang) [2]: gerinda dalam pola satu arah, kemudian ulangi dengan arah tegak lurus. Teknik ini menghasilkan permukaan yang lebih rata dan mengurangi risiko alur dalam yang memengaruhi pantulan atau impedansi. Selalu perhatikan panas yang timbul selama grinding; sesuai peringatan SNI, “permukaan benda uji harus disiapkan secara hati‑hati untuk menghindari perubahan kekerasan karena pemanasan selama pengasahan” [1, Bag. 7.4]. Gunakan gerinda dengan kecepatan rendah dan beri jeda jika permukaan mulai terasa panas.
Verifikasi Kekasaran Permukaan di Lapangan tanpa Alat Canggih
Di lapangan, tidak selalu tersedia profilometer digital. Namun, Anda dapat membawa pelat pembanding kekasaran (roughness comparator plate) portabel yang memiliki sampel permukaan dari Ra 0,4 μm hingga 12,5 μm. Bandingkan profil hasil grinding Anda dengan pelat tersebut secara visual dan taktil (menggores kuku). Jika permukaan telah terasa halus seperti sampel yang sesuai, Anda dapat melanjutkan pengujian. Sebagai cadangan, cukup dengan kuku jari, permukaan yang sudah mencapai Ra sekitar 2 μm biasanya tidak lagi meninggalkan jejak goresan yang teraba. Banyak teknisi juga membiasakan diri untuk selalu menyertakan pelat pembanding dalam tool kit lapangan, sebagaimana direkomendasikan dalam panduan praktis persiapan permukaan Equotip [2].
Strategi Pengambilan Sampel yang Representatif untuk Material Heterogen
Persiapan permukaan hanyalah separuh perjuangan. Separuh lainnya adalah memastikan bahwa titik‑titik yang Anda pilih untuk indenter benar‑benar mewakili sifat material secara keseluruhan. Konsep ini krusial terutama pada material heterogen seperti sambungan las, besi cor, atau logam yang telah mengalami perlakuan panas lokal.
Berapa Jumlah Titik Uji Minimum yang Valid? Acuan SNI dan Praktik Industri
SNI 8461:2017 memberikan panduan jelas untuk verifikasi keseragaman: pada setiap area pengujian seluas kira‑kira 1 inci² (645 mm²), lakukan 10 kali tumbukan secara acak merata [1, Bag. 9.6]. Selisih antara nilai terbesar dan terkecil dari sepuluh pembacaan tersebut tidak boleh lebih dari 13 satuan Leeb (HL). Jika selisih melampaui batas ini, material dianggap tidak seragam atau terdapat kesalahan prosedur. Di lapangan, untuk area yang lebih luas, jumlah titik dapat ditingkatkan secara proporsional. Sebagai pedoman umum, minimal lima titik per meter persegi sering diterapkan, meskipun untuk inspeksi kritis (misalnya bejana tekan) standar proyek mungkin memerlukan lebih banyak.
Panduan Spesifik untuk Sambungan Las: Base Metal, HAZ, dan Weld Metal
Pada sambungan las, tiga zona memiliki sifat mekanik yang berbeda: logam induk (base metal), logam las (weld metal), dan zona terpengaruh panas (HAZ). Pengujian hanya pada satu zona dapat memberikan gambaran yang menyesatkan. Studi Shikhov et al. (2026) secara gamblang menunjukkan bahwa pada HAZ, nilai kekerasan yang diukur dengan UCI portabel dapat berbeda hingga 10% dari nilai sebenarnya jika faktor koreksi tidak diperhitungkan [3]. Tanpa sampling yang tepat, fenomena ini bisa luput dan menyebabkan cacat las tidak terdeteksi.
Karena itu, lakukan indentasi terpisah pada setiap zona. Rekomendasi praktis: ambil minimal tiga titik pada base metal (pada jarak >5 mm dari batas HAZ), tiga titik pada HAZ (sekitar 1–3 mm dari batas las), dan tiga titik pada weld metal itu sendiri. Untuk menghindari pengaruh antar indentasi, jaga jarak minimal 2,5 kali diameter indentasi, sesuai standar Brinell dan praktik umum lainnya. Jika menggunakan alat Leeb atau UCI, pastikan probe tidak menyentuh batas antarzona. Anda dapat memvisualisasikan jalur zigzag yang melintasi las, dengan titik‑titik uji berjarak seragam.
Memanfaatkan Fitur “Smart Mode” pada Hardness Tester Modern untuk Validasi Data Otomatis
Beberapa perangkat keras terkini, seperti NOVOTEST T‑UD3, dilengkapi fitur Smart Mode yang secara otomatis mengevaluasi konsistensi bacaan. Saat fitur ini aktif, perangkat akan menghitung rata‑rata dan deviasi standar dari serangkaian tumbukan; jika satu pengukuran menyimpang lebih dari 3σ, nilai tersebut dianggap sebagai outlier dan tidak dimasukkan ke dalam perhitungan akhir [4]. Ini sangat membantu mengurangi subjektivitas operator, terutama pada material yang memang menunjukkan variasi kecil. Dengan Smart Mode, Anda tidak perlu ragu saat satu atau dua titik menunjukkan angka yang jauh berbeda—alat akan memberitahu Anda apakah perlu pengujian ulang ataukah variasi tersebut wajar.
Memilih Alat Uji Kekerasan Portabel yang Tepat untuk Kondisi Lapangan Indonesia
Setelah permukaan siap dan strategi sampling ditentukan, langkah berikutnya adalah memastikan alat yang digunakan sesuai dengan karakteristik benda uji dan lingkungan kerja. Tidak semua metode uji portabel sama; pemilihan yang salah bisa membuat semua upaya persiapan menjadi sia‑sia.
Perbandingan Metode Leeb, UCI, dan Portable Rockwell: Kapan Digunakan?
Ketiga metode portabel utama memiliki kekuatan dan keterbatasan yang jelas:
| Metode | Prinsip | Kelebihan | Kekurangan | Aplikasi Tipikal |
|---|---|---|---|---|
| Leeb (ASTM A956) | Pantulan impact body | Cepat, mudah, tidak perlu kopel, area pengujian besar | Butuh massa benda ≥5 kg; sensitif terhadap kekasaran dan arah tumbukan | Struktur baja tebal, forging, komponen mesin besar |
| UCI (ASTM A1038) | Perubahan frekuensi ultrasonik akibat indentasi Vickers | Tidak terpengaruh massa; bisa untuk benda tipis, lapisan keras, dan area kecil (HAZ) | Sensitif terhadap modulus elastisitas; perlu permukaan sangat halus untuk probe kecil | Pipa, sambungan las, pelat tipis, surface hardening |
| Portable Rockwell | Indentasi statik dengan beban minor/mayor | Konversi langsung ke HRC tanpa tabel; lebih toleran terhadap permukaan | Lebih lambat; ukuran lebih besar; terbatas pada benda dengan akses datar | Verifikasi hasil heat treatment, bengkel pemesinan |
Pedoman sederhana: jika Anda menguji girder jembatan yang masif, probe Leeb D adalah pilihan cepat. Namun jika Anda harus memeriksa kekerasan di sekitar lasan pipa berdinding tipis, beralihlah ke probe UCI. Tidak ada satu metode yang sempurna untuk semua—fleksibelitas sangat berharga ketika Anda berada di lapangan.
Mengapa Alat Kombinasi Leeb+UCI seperti NOVOTEST T‑UD3 Menjadi Solusi Unggul?
Di sinilah alat kombinasi seperti NOVOTEST T‑UD3 memberikan keunggulan signifikan. Perangkat ini secara simultan mendukung probe Leeb (D, DC, G, dan lainnya) dan probe UCI (10N, 50N, 98N) [4]. Anda cukup mengganti probe tanpa harus berganti alat. Sebagai contoh, Anda dapat mengukur girder baja dengan probe Leeb D, lalu seketika beralih ke probe UCI 10N untuk menginspeksi pelat bracket setebal 1,5 mm—semuanya dengan satu unit utama. Dilengkapi kamera internal untuk dokumentasi area uji, fitur Smart Mode seperti yang dijelaskan sebelumnya, serta housing yang disegel terhadap air dan debu (ketahanan IP), alat ini dirancang untuk kondisi lapangan yang keras. Rentang pengukurannya mencakup HV 230–940, HRC 20–70, HB 90–650, dengan akurasi ±2 HRC, menjadikannya setara dengan banyak unit laboratorium portabel [4].
Mengatasi Tantangan Lingkungan Ekstrem: Suhu Tinggi, Debu, dan Getaran
Lokasi proyek di Indonesia sering kali menambah kompleksitas: suhu permukaan baja di bawah terik matahari bisa melebihi 50 °C, kelembapan udara menyebabkan kondensasi, dan getaran dari mesin di dekatnya tidak dapat dihindarkan. SNI 8461:2017 memperingatkan tentang medan magnet sisa yang harus kurang dari 4 G dan getaran dari benda uji yang dapat memengaruhi hasil [1]. Sementara itu, data dari Equotip menunjukkan bahwa perubahan suhu 20 °C saja bisa menggeser nilai Leeb hingga ±5 HL [2]. Oleh karena itu, pastikan benda uji berada pada suhu yang direkomendasikan pabrikan (NOVOTEST T‑UD3 beroperasi pada −20 °C hingga 50 °C [4]) dan hindari mengukur di dekat sumber getaran. Jika medan magnet sisa dicurigai, gunakan gaussmeter sederhana; jika lebih dari 4 G, lakukan demagnetisasi sebelum pengujian.
Troubleshooting: Mengatasi Sumber Kesalahan Umum dalam Uji Kekerasan Lapangan
Meski persiapan sudah matang, hasil uji kadang masih tidak konsisten. Pengalaman menunjukkan bahwa tiga faktor utama bertanggung jawab: alat, operator, dan lingkungan. Dengan identifikasi yang sistematis, masalah dapat diatasi dalam hitungan menit.
Tiga Kategori Utama Kesalahan: Alat, Operator, dan Lingkungan
- Alat – Probe yang aus atau tidak terkalibrasi adalah tersangka pertama. Verifikasi harian dengan blok standar akan segera mengungkap jika akurasi telah melenceng. Selain itu, kabel konektor yang longgar atau kotor dapat mengganggu sinyal.
- Operator – Probe yang tidak benar‑benar tegak lurus (±5° dari normal) menghasilkan indentasi elips, yang bisa menyebabkan error lebih dari 3 HRC [2]. Kecepatan mendorong impact body pada Leeb juga harus konsisten; sentakan yang tidak seragam akan menghasilkan nilai pantulan yang berbeda.
- Lingkungan – Suhu ekstrem, getaran, dan medan magnet sisa telah dibahas. Selain itu, ketebalan benda uji yang tidak mencukupi (minimal 10 kali kedalaman indentasi menurut ASTM E10 untuk metode statis) menyebabkan landasan memantulkan energi, sehingga kekerasan terukur lebih tinggi dari aslinya.
Untuk setiap kasus, periksa dulu hal yang paling sederhana: ulangi pengukuran di titik yang sama setelah mengelap permukaan dan mengencangkan konektor probe. Jika variasi tetap tinggi, lakukan lima tumbukan pada blok standar. Bila deviasi rata‑rata melebihi ±6 HL (ASTM A956) atau ±5% (ISO 16859), rekalibrasi alat.
Rutinitas Verifikasi dan Kalibrasi Harian dengan Blok Standar
Verifikasi sebelum memulai pengujian bukan hanya anjuran—ini adalah persyaratan dalam Bagian B SNI 8461:2017 [1]. Prosedurnya sederhana: ambil blok standar bersertifikat, lakukan 3–5 tumbukan atau indentasi, dan bandingkan rata‑ratanya dengan nilai yang tertera. Jika selisih berada dalam toleransi (biasanya ±6 HL atau ±2 HRC tergantung alat), Anda siap bekerja. Verifikasi ulang setiap kali alat terjatuh, terkena benturan keras, atau setelah menguji lebih dari 100 titik. Blok standar yang digunakan sendiri harus dikalibrasi secara berkala oleh laboratorium terakreditasi, sebagaimana diuraikan dalam Bagian C SNI 8461:2017.
Checklist Cepat Troubleshooting untuk Teknisi Lapangan
- ☐ Permukaan bersih dari cat, karat, minyak, dan debu.
- ☐ Kekasaran permukaan sesuai tipe probe (cek dengan pelat pembanding).
- ☐ Probe terpasang kencang dan bersih.
- ☐ Alat telah diverifikasi dengan blok standar dalam 24 jam terakhir.
- ☐ Arah tumbukan diatur sesuai konfigurasi (vertikal, horizontal, atau sudut lainnya—gunakan tabel koreksi jika ada).
- ☐ Massa/ketebalan benda uji memenuhi syarat minimum (Leeb: >5 kg, UCI: sesuai spesifikasi probe).
- ☐ Tidak ada getaran signifikan atau medan magnet sisa >4 G di sekitar benda uji.
- ☐ Posisi probe tegak lurus permukaan.
Dengan checklist ini, sebagian besar kasus hasil uji tidak akurat dapat diidentifikasi dan diperbaiki tanpa membuang waktu berjam‑jam.
Studi Kasus Nyata: Implementasi Uji Kekerasan Lapangan di Industri Indonesia
Pengujian Pipa Migas: Perbandingan Hasil dengan Persiapan Baik vs Buruk
Sebuah tim inspeksi NDT di sebuah lapangan migas di Kalimantan menerima laporan bahwa pipa baja karbon lama menunjukkan penurunan kekerasan di dekat sambungan las. Dua teknisi ditugaskan pada objek yang sama. Teknisi A hanya membersihkan permukaan dengan lap dan thinner; karat tipis serta sisa cat sebelumnya masih tampak. Ia menguji menggunakan probe Leeb D di 10 titik sembarang. Hasilnya berkisar antara 350–430 HL, dengan selisih 80 HL—jauh di atas batas SNI sebesar 13 HL. Data tidak konsisten ini membuat supervisor ragu apakah pipa masih aman.
Teknisi B datang dengan gerinda portabel, mengikuti prosedur persiapan permukaan sesuai SNI 8461:2017. Ia menggerinda area seluas 30×30 mm dengan grit 80, lalu naik ke grit 200, menerapkan pola crosshatch. Setelah memverifikasi dengan pelat pembanding Ra 2 μm, ia melakukan 10 tumbukan di area yang sama. Hasil: 395–408 HL, selisih hanya 13 HL [1]. Dengan data yang seragam, tim dapat menyimpulkan bahwa pipa masih dalam batas spesifikasi dan hanya perlu pemantauan rutin. Kasus ini menunjukkan bahwa perbedaan persiapan permukaan saja dapat mengubah hasil dari “tidak dapat digunakan” menjadi “andal”.
Inspeksi Struktur Baja Jembatan: Menjamin Integritas Material dengan Akurasi
Di proyek perkuatan jembatan di Jawa, inspektur harus mengevaluasi girder utama (tebal 25 mm) dan bracket penyangga dari pelat 3 mm yang dilas. Mengandalkan metode Leeb saja tidak memadai untuk pelat tipis karena massa yang kurang. Dengan NOVOTEST T‑UD3, inspektur menggunakan probe Leeb D pada girder, dan seketika mengganti ke probe UCI 50N untuk bracket. Berkat fitur konversi skala otomatis (ISO 18265), kedua set data disajikan dalam HRC sehingga dapat dibandingkan langsung. Hasil Leeb pada girder: 22–24 HRC; hasil UCI pada bracket: 21–23 HRC. Konsistensi antar metode memastikan bahwa bracket tidak mengalami embrittlement akibat pengelasan. Proses inspeksi selesai 50% lebih cepat dibandingkan jika harus membawa dua unit alat terpisah dan selalu menyelaraskan hasil konversi manual.
Rekomendasi Alat dan Cara Mendapatkan NOVOTEST T‑UD3 Original di Indonesia
Bagi perusahaan yang ingin meningkatkan akurasi dan efisiensi pengujian kekerasan lapangan, alat kombinasi Leeb+UCI seperti NOVOTEST T‑UD3 merupakan investasi yang tepat. Agar Anda memperoleh produk asli dengan dukungan purna jual yang lengkap, berikut informasi yang perlu diketahui.
Spesifikasi Teknis dan Keunggulan NOVOTEST T‑UD3 (Leeb+UCI, Kamera, Smart Mode)
- Metode: Leeb (probe D, DC, DL, C, D+15, E, G) dan UCI (probe 10N, 50N, 98N) [4].
- Rentang: HV 230–940, HRC 20–70, HB 90–650; kuat tarik 370–1740 MPa.
- Akurasi: ±2 HRC, ±10 HB, ±15 HV.
- Fitur utama: kamera internal untuk dokumentasi visual area uji, Smart Mode untuk menghilangkan outlier, layar sentuh tahan beku dan anti‑gores, koneksi wireless ke tablet/smartphone Android untuk transfer data, housing IP melindungi dari air dan debu.
- Kondisi operasi: Suhu -20 °C hingga 50 °C, kelembapan relatif ≤85% [4].
- Standar yang dipenuhi: ASTM A1038, ASTM A956, ASTM A370, ISO 16859, DIN 50159.
- Dimensi & berat: 160×75×30 mm, berat ~0,3 kg (tanpa probe), baterai tahan sekitar 10 jam operasi.
Alat ini diproduksi oleh NOVOTEST (Ukraina) dengan standar mutu Eropa dan telah dipasarkan di Indonesia melalui distributor resmi.
Distributor Resmi dan Layanan Purna Jual (Garansi, Kalibrasi, Training)
Di Indonesia, beberapa distributor resmi menyediakan NOVOTEST T‑UD3. Di antaranya PT Java Multi Mandiri (CV. Java Multi Mandiri) yang terdaftar di platform Indotrading, serta beberapa mitra lain seperti Multimeter‑digital dan Testindo yang menyediakan demo produk [4]. Membeli dari distributor resmi sangat penting untuk memperoleh garansi pabrik (umumnya 1 tahun), kemudahan akses suku cadang (seperti probe pengganti), dan layanan kalibrasi berkala. Tanyakan juga tentang pelatihan onsite: siapa pun operatornya, pelatihan singkat dari teknisi berpengalaman akan mempercepat adopsi dan meminimalkan kesalahan operasional. Untuk memverifikasi keaslian, pastikan Anda menerima sertifikat kalibrasi pabrik yang mencantumkan nomor seri unik; distributor resmi akan membantu pengecekan melalui pusat data NOVOTEST.
Rekomendasi Leeb Hardness Tester
Dengan menerapkan empat pilar yang telah diuraikan—persiapan permukaan sesuai SNI 8461:2017 sebagai fondasi, strategi sampling terutama pada material heterogen, pemilihan alat portabel yang tepat (Leeb, UCI, atau kombinasi), serta rutinitas troubleshooting yang disiplin—hasil uji kekerasan yang tadinya tidak konsisten akan meningkat signifikan. Ingatlah bahwa investasi paling kecil yang memberikan dampak terbesar pada akurasi sering kali bukanlah membeli alat yang lebih mahal, melainkan meluangkan 15 menit ekstra untuk membersihkan dan meratakan permukaan dengan benar.
Untuk mendapatkan hasil uji kekerasan lapangan yang andal dan konsisten, segera konsultasikan kebutuhan inspeksi perusahaan Anda. Kunjungi halaman produk NOVOTEST T‑UD3 untuk informasi lengkap dan spesifikasi, atau hubungi tim ahli kami untuk menjadwalkan demo gratis dan penawaran khusus. Sebagai mitra bisnis Anda, CV. Java Multi Mandiri siap menyediakan alat ukur dan pengujian yang sesuai standar industri serta membantu mengoptimalkan operasi inspeksi di lapangan. Diskusikan kebutuhan perusahaan Anda bersama kami dan tingkatkan kualitas hasil pengujian Anda hari ini.
Disclaimer: Informasi dalam artikel ini bersifat panduan umum. Selalu merujuk pada dokumen standar terbaru, spesifikasi alat, dan berkonsultasi dengan inspektur NDT bersertifikasi. Penggunaan alat uji harus mengikuti prosedur operasional standar dan ketentuan sistem manajemen K3LL yang berlaku.
