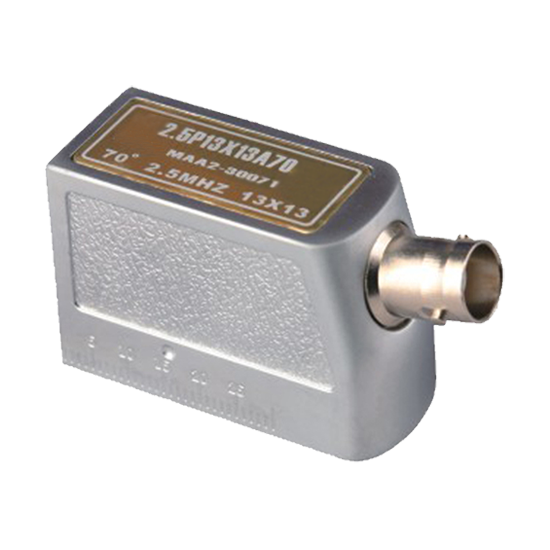

Mengenal Angle Beam Probe-CN: Probe Sudut Ultrasonik untuk NDT & Pengujian Material

Ini alat apa? Angle Beam Probe-CN adalah transduser ultrasonik tipe sudut (angle beam) yang dirancang khusus untuk metode Pengujian Tidak Merusak (NDT) menggunakan gelombang ultrasonik. Alat ini menghasilkan gelombang ultrasonik yang dipancarkan dengan sudut tertentu ke dalam material untuk mendeteksi cacat internal yang tidak terlihat.
Untuk apa? Probe ini digunakan terutama untuk inspeksi sambungan las (weld inspection), deteksi retak, inklusi, dan cacat seperti lack of fusion pada material logam seperti pelat, pipa, pressure vessel, dan komponen fabrikasi lainnya. Alat ini memberikan solusi presisi untuk pengukuran ketebalan dan pemeriksaan integritas material dengan geometri kompleks.
Untuk siapa? Produk ini ditujukan untuk teknisi NDT, insinyur pengendali mutu (QA/QC), dan profesional di industri manufaktur logam, minyak & gas, pembangkit listrik, serta kontraktor infrastruktur yang membutuhkan alat ukur yang andal dan akurat untuk menjamin keamanan dan kualitas produk.

Teknologi yang dipakai/Kelebihan dari Angle Beam Probe-CN

Kinerja Piezoelektrik Unggul: Menggunakan chip material piezoelektrik pilihan, damping block, dan protective film berkualitas tinggi. Kombinasi ini menghasilkan penetrasi yang kuat dan rasio signal-to-noise (SNR) yang tinggi, sehingga mampu mendeteksi cacat kecil dengan jelas meski dalam material yang memiliki butiran kasar.
Resolusi Permukaan Terdekat yang Excellent: Dirancang dengan karakteristik pulsa yang tajam, probe ini memiliki resolusi near-surface yang sangat baik. Hal ini krusial untuk mendeteksi cacat yang terletak sangat dekat dengan permukaan material, yang sering kali terlewatkan oleh probe biasa.
Fleksibilitas Konfigurasi Luas: Menawarkan beragam pilihan teknis utama, termasuk Frekuensi (1, 2, 2.5, 4, 5 MHz), Ukuran Chip (dari 6×6 mm hingga 20×22 mm), dan Sudut Kemiringan (Refracted Angle) seperti A45, A60, A70, serta K0.8, K1, K1.5, K2, K2.5, K3. Fleksibilitas ini memungkinkan penyesuaian yang optimal untuk berbagai jenis material, ketebalan, dan standar pengujian.
Daya Tahan dan Presisi Manufaktur: Housing terbuat dari material P/C (Plastik/Keramik atau Plastik/Composit) yang tahan lama dan tahan aus. Proses manufaktur kunci menggunakan peralatan dan fixture khusus untuk meminimalkan variasi manusia, sehingga menjamin konsistensi dan akurasi performa setiap unit probe.
Kompatibilitas Universal: Dirancang sesuai dengan standar internasional seperti EN12668-2. Probe ini kompatibel dengan berbagai jenis konektor ultrasonik populer, termasuk BNC (Q9), Microdot (L5) standar GB/Amerika, serta konektor standar Eropa seperti LEMO-00 (C5) dan LEMO-1 (C9), memudahkan integrasi dengan berbagai merek alat ukur ultrasonik portable.
Solusi Kustomisasi: Mitech menyediakan layanan solusi kustom berkualitas tinggi untuk memenuhi kebutuhan spesifik pelanggan, seperti frekuensi khusus, sudut tertentu, atau desain housing untuk aplikasi yang unik.
Noise Rendah: Desain yang optimal menghasilkan scattering noise yang lebih kecil, sehingga memudahkan interpretasi sinyal dan meningkatkan kepercayaan diri dalam pengambilan keputusan saat inspeksi.

Aplikasi Penggunaan Angle Beam Probe-CN di Berbagai Industri

Industri Manufaktur dan Fabrikasi Logam: Untuk inspeksi rutin dan final pada sambungan las di struktur baja, bejana tekan (pressure vessel), tangki penyimpanan, dan komponen mesin. Mendeteksi cacat seperti retak, porositas, dan inklusi slag yang dapat mengancam integritas struktur.
Industri Minyak, Gas, dan Petrokimia: Digunakan dalam pemeriksaan pipeline, sambungan las pada platform lepas pantai, dan tabung reaktor. Sangat vital untuk mencegah kegagalan yang dapat menyebabkan kebocoran, pencemaran lingkungan, dan bahaya keselamatan dengan akurasi tinggi.
Pembangkit Listrik dan Energi: Untuk pengujian NDT pada turbin blade, rotor, boiler, dan pipa bertekanan tinggi. Mendeteksi fatigue crack dan cacat yang timbul akibat operasi terus-menerus, membantu merencanakan pemeliharaan prediktif dan menghindari downtime yang mahal.
Konstruksi dan Infrastruktur: Aplikasi pada inspeksi sambungan las di jembatan, menara transmisi, dan bangunan tinggi. Memastikan kepatuhan terhadap standar keselamatan konstruksi sebelum penyerahan proyek.
Industri Perkeretaapian: Pemeriksaan roda kereta (railway wheels), rel (rails), dan komponen undercarriage lainnya untuk mendeteksi retak akibat beban siklis dan benturan, meningkatkan keselamatan operasional.
Industri Pengecoran dan Penempaan (Castings and Forgings): Mendeteksi cacat internal seperti shrinkage cavity, cold shut, atau inklusi pada produk cor dan tempa sebelum diproses lebih lanjut atau dipasang, menghemat biaya material dan pengerjaan ulang.
Pemeliharaan dan Perbaikan (MRO): Sebagai bagian dari program pemeliharaan rutin di pabrik untuk memantau perkembangan cacat yang sudah teridentifikasi, mengevaluasi efektivitas perbaikan, dan memperpanjang usia pakai aset.
Layanan Jasa Inspeksi dan Laboratorium NDT: Menjadi alat utama bagi perusahaan jasa inspeksi pihak ketiga yang membutuhkan peralatan yang andal, akurat, dan diterima secara luas untuk melayani berbagai klien dari beragam industri.

Harga Angle Beam Probe-CN & Konsultasi Pembelian Resmi

Angle Beam Probe-CN tersedia dengan variasi harga yang disesuaikan dengan spesifikasi teknis pilihan Anda, seperti kombinasi frekuensi, sudut, dan ukuran chip. Sebagai distributor resmi dan partner terpercaya di Indonesia, CV Java Multi Mandiri tidak hanya menawarkan produk asli dengan garansi, tetapi juga dukungan teknis, konsultasi aplikasi, dan layanan purna jual. Kami memahami bahwa setiap kebutuhan inspeksi bersifat unik. Oleh karena itu, tim ahli kami siap membantu Anda memilih konfigurasi probe yang paling tepat dan ekonomis untuk aplikasi spesifik di lapangan. Untuk mendapatkan penawaran harga yang kompetitif, informasi stok terbaru, dan diskusi teknis lebih lanjut, jangan ragu untuk menghubungi tim marketing kami di +6285-1596-91822 atau melalui halaman contact us di website kami. Percayakan kebutuhan alat uji dan ukur Anda pada kami, menjadikannya lebih mudah, pasti, dan terpercaya.

Instrument Features

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

table
Material	P/C
Frequency(MHz)	1/2/4/2.5/5
Chip size(mm)	66/99/89/812/1016/1313/1414/2022
Angle	A45/A60/A70/K0.8*K1/K1.5/K2/K2.5/K3

Apa masalah umum di industri fabrikasi yang dipecahkan oleh Angle Beam Probe-CN ini?

Masalah umumnya adalah kesulitan mendeteksi cacat internal seperti retak rambut (hairline crack), lack of fusion, atau inklusi pada sambungan las dan material tebal secara konsisten dan akurat. Metode visual tidak memadai, sementara metode destruktif merusak produk. Angle Beam Probe-CN menjadi solusi praktis NDT yang memberikan ‘mata’ untuk melihat ke dalam material tanpa merusaknya, memastikan kualitas produk sebelum digunakan atau dipasang, sehingga mencegah kegagalan struktural yang berisiko tinggi.

Bagaimana produk ini dapat meningkatkan efisiensi proses atau mengurangi downtime?

Sebelumnya, inspeksi mungkin bergantung pada metode yang lebih lambat atau kurang akurat, mengakibatkan pemeriksaan berulang atau bahkan penghentian produksi yang tidak perlu untuk investigasi. Dengan Angle Beam Probe-CN yang memiliki resolusi tinggi dan sinyal jelas, inspeksi menjadi lebih cepat dan pasti. Teknisi dapat mengidentifikasi dan mengkarakterisasi cacat dengan lebih tepat dalam sekali sapuan, mengurangi waktu interpretasi yang membingungkan dan menghindari ‘false call’. Hal ini mempercepat proses release produk dan meminimalkan downtime peralatan yang sedang diinspeksi.

Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?

Metode manual atau penggunaan probe yang tidak konsisten sering menyebabkan pembacaan yang bervariasi antar operator, bergantung pada teknik dan tekanan probe. Angle Beam Probe-CN dirancang dengan presisi manufaktur tinggi dan karakteristik akustik yang konsisten antar unit. Desain housing yang ergonomis dan titik indeks yang jelas juga membantu menjaga sudut insiden yang konsisten. Hasilnya, pengukuran depth, length, dan posisi cacat menjadi lebih akurat dan dapat direproduksi, menghasilkan data yang andal untuk pelaporan dan analisis tren, serta mengurangi kebutuhan kalibrasi ulang yang terlalu sering.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Produk ini secara signifikan mengurangi risiko kegagalan katastropik pada aset kritis seperti bejana tekan, pipa gas, atau struktur jembatan akibat cacat yang tidak terdeteksi. Dengan deteksi dini yang akurat, perusahaan dapat mematuhi standar keselamatan ketat seperti ASME, API, atau SNI dengan lebih baik. Ini juga mengurangi risiko tuntutan hukum dan kerusakan reputasi akibat insiden. Dari sisi kualitas, produk ini membantu menjaga konsistensi mutu produk manufaktur, mengurangi reject rate, dan klaim garansi dari pelanggan.

Bagaimana seharusnya perusahaan mengimplementasikan produk ini dalam workflow yang ada?

Implementasi dapat dimulai dengan melibatkan teknisi NDT bersertifikat (Level I/II) sebagai operator utama. Perusahaan sebaiknya mengintegrasikan probe ini ke dalam prosedur inspeksi standar (SOP) yang sudah ada. CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan singkat mengenai karakteristik probe, perawatan dasar, dan interpretasi sinyal tipikal. Untuk hasil optimal, disarankan memiliki set probe dengan sudut dan frekuensi berbeda untuk cakupan inspeksi yang lengkap. Tim kami siap berkonsultasi untuk merancang set probe yang paling cost-effective sesuai kebutuhan spesifik workflow dan standar yang berlaku di industri Anda.
