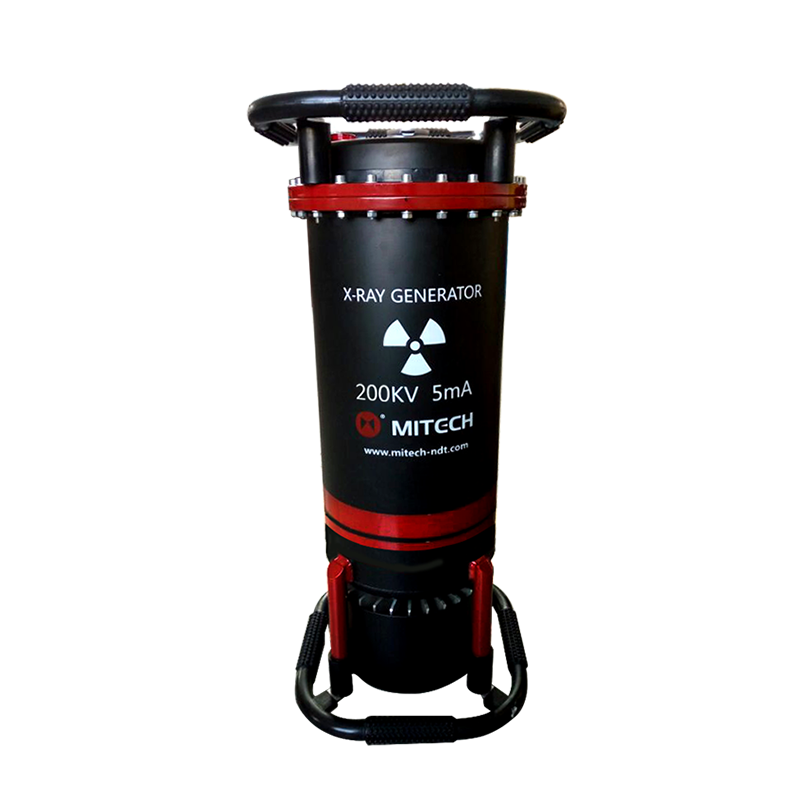

Mengenal Mitech XXH-2005 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXH-2005 Ray Flaw Detector adalah sistem radiografi portabel canggih yang dirancang khusus untuk pengujian tanpa rusak (Non-Destructive Testing/NDT). Alat ini menghasilkan sinar-X untuk memindai material dan mendeteksi cacat internal seperti retak, porositas, inklusi, atau ketidaksempurnaan las yang tidak terlihat oleh mata telanjang. Dengan teknologi terkini, alat ini menggabungkan presisi pengukuran dengan portabilitas maksimal untuk penggunaan di lapangan.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi kualitas material secara mendalam tanpa merusak benda uji. Aplikasi utamanya meliputi pemeriksaan kualitas las pada pipa dan bejana tekan, deteksi cacat internal pada komponen mesin, inspeksi struktur baja dalam konstruksi, serta quality control dalam fabrikasi industri. Dengan kemampuan penetrasi hingga 27mm pada material Q235, alat ini dapat mengungkap masalah yang berpotensi membahayakan integritas struktural.
Untuk siapa? Mitech XXH-2005 dirancang untuk profesional di berbagai sektor industri yang membutuhkan inspeksi material yang akurat dan andal. Pengguna utama meliputi teknisi NDT di industri minyak dan gas, inspektur kualitas di pabrikasi logam, engineer di pembangkit listrik dan energi, kontraktor konstruksi baja, serta laboratorium pengujian material. Alat ini juga cocok untuk institusi pendidikan dan pelatihan yang mengajarkan teknik inspeksi tanpa rusak.

Teknologi yang dipakai/Kelebihan dari Mitech XXH-2005 Ray Flaw Detector

Sistem Radiografi Portabel yang Ringkas – Dengan berat generator hanya 23kg dan kontroler 12kg, alat ini mudah dibawa ke berbagai lokasi inspeksi. Dimensi generator 280×280×680mm memungkinkan penggunaan di ruang terbatas, sementara desain yang kokoh menjamin ketahanan dalam lingkungan kerja yang menantang.
Kontrol Parameter yang Presisi – Menggunakan sistem mikrokomputer untuk mengatur tegangan tabung (80-200KV) dan arus tabung (maksimum 5mA) secara stabil. Unit kontrol mA dan KV yang terintegrasi memastikan output sinar-X yang konsisten, disesuaikan dengan ketebalan dan jenis material yang diinspeksi untuk hasil radiografi optimal.
Isolasi SF6 untuk Keandalan Tinggi – Menggunakan gas Sulfur Hexafluoride (SF6) sebagai media isolasi internal, yang memberikan stabilitas dielektrik superior dan perlindungan terhadap breakdown tegangan tinggi. Teknologi ini meningkatkan keamanan operasional dan memperpanjang umur peralatan.
Sistem Proteksi dan Keamanan Komprehensif – Dilengkapi dengan proteksi suhu berlebih yang secara otomatis mematikan tegangan tinggi jika suhu tabung melebihi batas aman. Fitur delayed start memungkinkan operator meninggalkan area berbahaya sebelum eksposur dimulai, sementara sistem 1:1 work-rest ratio mencegah overheating.
Proses Standar dengan Hasil Konsisten – Menggunakan film Tianjin III dengan foil timbal dua sisi untuk sensitivitas optimal. Proses pengembangan dalam ruang gelap terkontrol suhu 20°C±2°C selama 5 menit menghasilkan gambar dengan blackness ≥1.5, menjamin konsistensi dan keandalan hasil inspeksi.
Kompatibilitas dengan Berbagai Kondisi Kerja – Dapat beroperasi pada suhu lingkungan -25°C hingga 40°C dengan kelembaban relatif hingga 85%. Sistem ini dirancang khusus untuk bekerja sama dengan unit pembangkit listrik di lingkungan yang keras, termasuk lokasi konstruksi dan operasi ketinggian.
Antarmuka Pengguna yang Intuitif – Display digital yang jelas menunjukkan waktu eksposur, kode error jika terjadi masalah, dan status operasi. Tombol kontrol yang sederhana memungkinkan pengaturan cepat waktu delay (0.1-5 menit) dan parameter eksposur sesuai kebutuhan inspeksi spesifik.

Aplikasi Penggunaan Mitech XXH-2005 Ray Flaw Detector di Berbagai Industri

Industri Minyak, Gas, dan Petrokimia – Inspeksi kualitas las pada pipa transmisi, tangki penyimpanan, dan bejana tekan. Mendeteksi cacat seperti retak, porositas, dan inklusi slag yang dapat menyebabkan kebocoran atau kegagalan struktural, terutama penting untuk pipa yang mengangkut material bertekanan tinggi.
Fabrikasi dan Konstruksi Baja – Pemeriksaan sambungan las pada struktur bangunan, jembatan, dan menara. Alat ini mengidentifikasi cacat las yang mengurangi kekuatan struktural, memastikan kepatuhan terhadap standar keselamatan konstruksi dan mencegah kegagalan prematur.
Pembangkit Listrik dan Energi – Inspeksi komponen boiler, turbin, dan sistem perpipaan. Mendeteksi korosi internal, retak fatigue, dan cacat material yang berkembang dari waktu ke waktu karena tekanan operasional terus-menerus dan siklus termal.
Manufaktur dan Perawatan Pipa – Quality control dalam fabrikasi pipa baru dan inspeksi pemeliharaan pada pipa yang sudah beroperasi. Sistem portabel memungkinkan inspeksi di lokasi instalasi tanpa perlu memindahkan komponen ke fasilitas testing.
Industri Perkapalan dan Maritim – Pemeriksaan las pada lambung kapal, struktur dek, dan komponen mesin. Mendeteksi cacat yang dapat menyebabkan kebocoran atau kegagalan struktural di lingkungan laut yang korosif, sangat penting untuk keselamatan operasional kapal.
Manufaktur Komponen Mesin – Inspeksi casting, forging, dan komponen fabrikasi untuk industri otomotif, aerospace, dan alat berat. Mengidentifikasi cacat internal seperti rongga, retak dingin, atau inklusi yang mengurangi integritas mekanik komponen.
Industri Baja dan Logam – Quality control dalam produksi plat baja, profil struktural, dan komponen fabrikasi. Memastikan material bebas dari cacat internal sebelum diproses lebih lanjut atau dikirim ke pelanggan.
Laboratorium Pengujian Material dan Pendidikan – Sebagai alat pengajaran untuk pelatihan teknisi NDT dan penelitian material. Proses radiografi yang standar dengan parameter terkontrol membuatnya ideal untuk demonstrasi dan eksperimen akademik.

Harga Mitech XXH-2005 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi Mitech di Indonesia, CV Java Multi Mandiri menyediakan Mitech XXH-2005 Ray Flaw Detector dengan jaminan keaslian produk, sertifikasi kalibrasi, dan dukungan teknis komprehensif. Kami menawarkan konsultasi gratis untuk membantu Anda memilih solusi NDT yang tepat sesuai kebutuhan spesifik industri Anda, dengan pertimbangan faktor seperti jenis material, ketebalan, dan lingkungan operasi. Tim ahli kami siap memberikan rekomendasi teknis, demonstrasi produk, dan pelatihan operator untuk memastikan Anda mendapatkan manfaat maksimal dari investasi dalam alat inspeksi berkualitas tinggi ini.

Untuk informasi harga, ketersediaan stok, dan penawaran khusus, silakan hubungi tim penjualan kami melalui telepon di +6285-1596-91822 atau kunjungi halaman Contact Us di website kami. Kami melayani pengiriman ke seluruh Indonesia dengan sistem pembayaran yang fleksibel dan garansi resmi yang memberikan ketenangan pikiran untuk investasi jangka panjang dalam quality control dan keselamatan operasional.

Untuk konsultasi teknis, penawaran harga terbaik, dan informasi detail mengenai spesifikasi lengkap, segera hubungi tim ahli kami di CV Java Multi Mandiri melalui telepon di +6285-1596-91822 atau kunjungi halaman contact us di website kami.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	280×280×680
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	23
Maximum penetration(Q235)
Maximum penetration(Q235)	27
Radiation angle
Radiation angle	360°×25°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.0×2.4
Output voltage（KV）
Output voltage（KV）	80-200

Apa masalah umum di industri yang diselesaikan oleh Mitech XXH-2005 Ray Flaw Detector?

Industri fabrikasi dan konstruksi sering menghadapi tantangan dalam mendeteksi cacat internal pada material logam yang tidak terlihat secara visual. Cacat seperti retak mikro, porositas, atau inklusi pada las dapat menyebabkan kegagalan struktural yang berbahaya dan mahal. Mitech XXH-2005 menjadi solusi praktis dengan menyediakan kemampuan radiografi portabel yang mengungkap cacat ini sebelum komponen dipasang atau selama pemeliharaan, mencegah downtime tak terduga dan memastikan kepatuhan terhadap standar keselamatan industri.

Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?

Sebelum menggunakan sistem radiografi portabel, inspeksi material sering memerlukan pengiriman komponen ke laboratorium testing terpusat, menyebabkan penundaan produksi 2-3 hari atau lebih. Dengan Mitech XXH-2005, inspeksi dapat dilakukan langsung di lokasi produksi atau proyek dalam hitungan jam. Proses eksposur standar 5 menit dengan pengembangan film yang terkontrol mengurangi variabilitas hasil, menghilangkan kebutuhan untuk re-test karena teknik yang tidak konsisten, dan memungkinkan keputusan quality control yang lebih cepat untuk melanjutkan proses produksi atau perbaikan.

Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?

Metode inspeksi visual atau penetrant testing tradisional sangat bergantung pada keterampilan operator dan dapat melewatkan cacat sub-permukaan. Mitech XXH-2005 mengatasi keterbatasan ini dengan memberikan hasil objektif berupa gambar radiografi yang menunjukkan ukuran, bentuk, dan lokasi cacat yang tepat. Sistem kontrol parameter yang terkomputerisasi memastikan pengaturan tegangan dan arus yang konsisten untuk setiap inspeksi, mengurangi variasi antar operator. Gambar film yang dihasilkan juga menyediakan rekaman fisik yang dapat diarsipkan untuk verifikasi di masa depan dan kepatuhan audit.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Penggunaan Mitech XXH-2005 secara signifikan mengurangi risiko kegagalan struktural yang dapat menyebabkan kecelakaan kerja, kerusakan properti, atau dampak lingkungan. Dalam industri yang diatur ketat seperti minyak & gas dan pembangkit listrik, alat ini mendukung kepatuhan terhadap standar seperti ASME, API, dan SNI yang mensyaratkan inspeksi NDT berkala. Dengan mendokumentasikan kondisi material melalui radiografi, perusahaan dapat membangun bukti due diligence, mengurangi liabilitas hukum, dan memastikan keselamatan pekerja serta masyarakat sekitar.

Bagaimana perusahaan harus mengimplementasikan produk ini dalam workflow yang ada?

Implementasi yang sukses dimulai dengan penilaian kebutuhan oleh teknisi ahli dari CV Java Multi Mandiri untuk menentukan parameter inspeksi optimal. Operator harus menjalani pelatihan sertifikasi NDT Level I atau II untuk mengoperasikan alat dengan aman dan efektif. Kami merekomendasikan integrasi bertahap, mulai dengan proyek pilot pada komponen kritis sebelum penerapan luas. Tim dukungan kami menyediakan panduan penyiapan area kerja dengan perlindungan radiasi yang tepat, pengembangan prosedur inspeksi standar, dan konsultasi berkelanjutan untuk memastikan Anda mendapatkan ROI maksimal dari investasi dalam teknologi inspeksi mutakhir ini.
