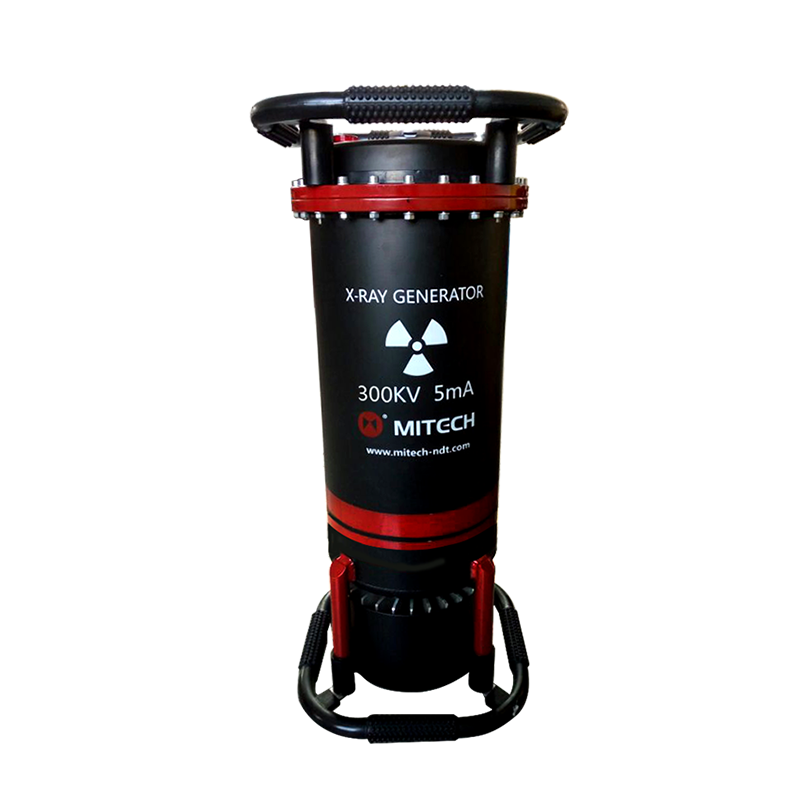

Mengenal Mitech XXH-3005 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXH-3005 adalah generator sinar-X portabel yang didesain khusus untuk Radiographic Testing (RT) atau pengujian radiografi. Alat ini berfungsi sebagai flaw detector yang memanfaatkan perbedaan tingkat penyerapan sinar-X oleh material dengan ketebalan berbeda untuk mendeteksi cacat internal seperti porositas, retak, atau inklusi pada material padat tanpa perlu merusak benda uji.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi kualitas material dan sambungan las secara mendetail. Dengan menghasilkan citra radiografi pada film khusus, teknisi dapat mengidentifikasi, mengukur, dan mengevaluasi ukuran, bentuk, serta lokasi cacat yang tidak terlihat oleh mata telanjang, sehingga menjadi dasar penilaian integritas struktural suatu komponen.
Untuk siapa? Mitech XXH-3005 sangat cocok untuk perusahaan manufaktur, kontraktor fabrikasi, penyedia jasa inspeksi (surveyor), dan departemen Quality Control (QC) & Assurance (QA) di berbagai industri. Alat ini juga ideal untuk teknisi NDT bersertifikat, insinyur material, dan profesional di bidang pemeliharaan aset yang membutuhkan alat uji cacat yang andal dan portabel.

Teknologi yang dipakai/Kelebihan dari Mitech XXH-3005 Ray Flaw Detector

Hasil Inspeksi Berkualitas Tinggi dan Konsisten: Menggunakan film Tianjin III dengan foil timbal dua sisi yang menghasilkan citra radiografi dengan kejelasan sangat tinggi (blackness ≥1.5). Proses pengembangan film dilakukan di ruang gelap dengan suhu terkontrol 20°C±2°C selama 5 menit, memastikan standar kualitas dan konsistensi hasil yang dapat direproduksi untuk analisis yang akurat.
Desain Portabel dan Tangguh untuk Lapangan: Dengan berat generator 40 kg dan controller 12 kg, alat ini didesain untuk mobilitas tinggi. Strukturnya yang ringkas memungkinkan pengoperasian di lokasi-lokasi terbatas seperti site konstruksi, kapal, atau rig minyak, menjadikannya mitra kerja yang ideal untuk unit pembangkit listrik dalam berbagai lingkungan yang menantang.
Keamanan dan Stabilitas Operasional Unggul: Mengadopsi sistem insulasi gas SF6 (Sulfur Hexafluoride) yang terkenal dengan sifat dielektriknya yang tinggi, meningkatkan keamanan dan stabilitas kinerja generator tegangan tinggi. Dilengkapi dengan proteksi lengkap seperti over-temperature, over-current (mA), dan over-voltage (kV), yang secara otomatis memutuskan tegangan tinggi jika terdeteksi kondisi abnormal.
Kontrol Parameter yang Presisi dan Fleksibel: Dilengkapi dengan unit stabilisasi arus tabung (mA) yang menjaga kestabilan sinar-X, serta unit kontrol tegangan tabung (kV) yang dapat diatur secara kontinu dari 150 kV hingga 300 kV. Hal ini memungkinkan penyesuaian yang optimal sesuai dengan jenis material dan ketebalan yang diuji, memenuhi berbagai kebutuhan radiografi.
Pengoperasian yang Terstandarisasi dan User-Friendly: Waktu eksposur telah distandarisasi pada 5 menit dengan jarak fokus ke film tetap 600 mm, menyederhanakan prosedur kerja dan mengurangi variabel. Antarmuka kontrol yang dilengkapi dengan digital display dan tombol yang jelas memudahkan pengaturan dan pemantauan, bahkan bagi operator dengan pengalaman menengah.
Siklus Kerja yang Diatur untuk Keawetan Alat: Instrumen ini menjalankan siklus kerja dan istirahat dengan rasio ketat 1:1. Fitur ini, dikombinasikan dengan kipas pendingin yang terus beroperasi selama periode istirahat, mencegah overheating dan memastikan umur pakai tabung sinar-X yang lebih panjang serta keandalan alat secara keseluruhan.
Fitur Keselamatan Operator yang Lengkap: Memiliki fungsi delayed start yang memungkinkan pengatur waktu tunda hingga 5 menit, memberikan cukup waktu bagi operator untuk meninggalkan area radiasi sebelum eksposur dimulai. Sistem peringatan dengan lampu dan buzzer memberikan indikasi visual dan audio yang jelas selama operasi.

Aplikasi Penggunaan Mitech XXH-3005 Ray Flaw Detector di Berbagai Industri

Industri Manufaktur dan Fabrikasi Baja: Melakukan quality control pada sambungan las struktur baja, bejana tekan (pressure vessel), dan boiler. Mendeteksi cacat seperti lack of fusion, slag inclusion, atau porosity pada lasan yang kritis untuk menjamin kekuatan dan keamanan produk akhir.
Industri Minyak, Gas, dan Pipa: Inspeksi rutin dan turn-around pada sambungan pipa transmisi, platform lepas pantai, dan tangki penyimpanan. Alat ini membantu mencegah kegagalan yang berpotensi menyebabkan kebocoran, downtime mahal, dan risiko lingkungan dengan mengidentifikasi cacat korosi atau fatique crack sejak dini.
Pembangkit Listrik dan Sektor Energi: Pemeliharaan prediktif pada komponen turbin, pipa steam bertekanan tinggi, dan sambungan kritis di pembangkit listrik tenaga uap (PLTU) atau nuklir. Pengujian radiografi memastikan integritas komponen yang beroperasi di bawah kondisi ekstrem.
Industri Aerospace dan Penerbangan: Meskipun memerlukan spesifikasi yang lebih ketat, prinsip dasarnya dapat diterapkan untuk pemeriksaan komponen casting atau sambungan pada bagian tertentu dari pesawat dan fasilitas pendukungnya, sebagai bagian dari program maintenance yang ketat.
Industri Perkapalan dan Galangan Kapal: Inspeksi blok konstruksi kapal, sambungan pada lambung, dan komponen mesin kapal. Portabilitas alat sangat cocok untuk bekerja di dok kapal atau di dalam ruang mesin yang sempit.
Industri Konstruksi dan Infrastruktur: Pengujian pada sambungan las jembatan, menara komunikasi, atau struktur bangunan tinggi lainnya. Kemampuan untuk dibawa ke ketinggian dan dioperasikan dengan daya standar menjadikannya solusi di lapangan.
Lembaga Penelitian dan Kalibrasi: Digunakan di laboratorium material atau pusat riset untuk studi kegagalan material, analisis cacat, dan pengembangan prosedur pengujian NDT baru. Hasil radiografi yang dapat diarsipkan lama (film) menyediakan data fisik untuk referensi dan audit.
Pendidikan dan Pelatihan Sertifikasi NDT: Sebagai alat peraga dan praktikum di institusi pendidikan vokasi atau pusat pelatihan yang menyelenggarakan kursus sertifikasi radiografi. Membantu peserta memahami prinsip kerja dan prosedur standar pengujian radiografi secara langsung.

Harga Mitech XXH-3005 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri menyediakan Mitech XXH-3005 Ray Flaw Detector dengan jaminan keaslian produk, sertifikasi kalibrasi, dan dukungan teknis purna jual yang lengkap. Harga yang kami tawarkan sudah termasuk konsultasi awal mengenai kesesuaian alat dengan kebutuhan spesifik industri Anda, pelatihan pengoperasian dasar, dan garansi resmi. Untuk mendapatkan penawaran harga yang kompetitif, informasi stok terkini, serta diskusi lebih lanjut mengenai spesifikasi teknis, jangan ragu untuk menghubungi tim spesialis kami melalui telepon di +6285-1596-91822 atau langsung mengunjungi halaman contact us di website kami. Kami siap membantu Anda menemukan solusi pengujian nondestruktif yang paling tepat.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
Darkroom disposal	temperature 20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	320×320×840
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	40
Maximum penetration(Q235)
Maximum penetration(Q235)	47
Radiation angle
Radiation angle	360°×25°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.0×3.4
Output voltage（KV）
Output voltage（KV）	150-300

Apa masalah umum di industri fabrikasi yang diatasi oleh alat ini?

Industri fabrikasi sering menghadapi tantangan dalam memastikan kualitas sambungan las secara internal tanpa merusak produk jadi. Metode inspeksi visual tidak mampu mendeteksi cacat seperti porositas atau retak di dalam lasan. Mitech XXH-3005 menjadi solusi praktis dengan memberikan ‘gambar sinar-X’ dari sambungan tersebut, memungkinkan tim QC mengidentifikasi cacat tersembunyi secara akurat sebelum produk dikirim, sehingga mengurangi risiko kegagalan di lapangan dan komplain klien.

Bagaimana alat ini dapat meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi komponen besar mungkin memerlukan pengiriman sampel ke lab eksternal atau penggunaan alat radiografi yang besar dan tidak portabel, menyebabkan penundaan produksi yang lama. Dengan portabilitas Mitech XXH-3005, inspeksi dapat dilakukan langsung di workshop atau site. Prosedur terstandarisasi (waktu eksposur 5 menit, pengembangan terkontrol) mempercepat proses pengambilan keputusan, meminimalkan waktu tunggu hasil, dan memungkinkan perbaikan segera jika ditemukan cacat, sehingga alur produksi tetap lancar.

Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?

Metode inspeksi manual atau menggunakan alat yang tidak terkalibrasi dengan baik sering menghasilkan pembacaan yang subjektif dan tidak konsisten antar operator, mengandalkan ‘feeling’ yang rentan error. Mitech XXH-3005 menawarkan proses yang terukur dan terstandarisasi. Penggunaan parameter kV/mA yang stabil, film dengan spesifikasi tetap, dan prosedur pengembangan yang terkontrol (suhu 20°C±2°C) menghasilkan data radiografi yang objektif, dapat direproduksi, dan dapat dibandingkan dari waktu ke waktu, mendukung sistem quality management yang lebih kuat.

Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan alat ini?

Kegagalan komponen akibat cacat yang tidak terdeteksi dapat menyebabkan kecelakaan kerja, pencemaran lingkungan (misal: kebocoran pipa minyak), dan pelanggaran terhadap standar keselamatan ketat seperti SNI, ASME, atau API. Penggunaan Mitech XXH-3005 mendukung program jaminan kualitas yang proaktif. Hasil film radiografi berfungsi sebagai bukti fisik dan dokumentasi audit trail yang menunjukkan kepatuhan terhadap spesifikasi teknik, mengurangi risiko hukum dan finansial yang terkait dengan kegagalan produk serta meningkatkan reputasi perusahaan.

Bagaimana perusahaan harus mengimplementasikan alat ini dalam alur kerja yang ada?

Implementasi yang sukses dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau pemeliharaan yang memerlukan inspeksi radiografi. Selanjutnya, tunjuk operator yang akan dilatih dan disertifikasi dalam pengujian radiografi. CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan pengoperasian dasar, membantu menyusun prosedur kerja standar (SOP) yang aman, serta konsultasi mengenai proteksi radiasi. Alat ini kemudian diintegrasikan ke dalam tahap QC akhir atau jadwal pemeliharaan rutin, dengan hasil film dianalisis dan diarsipkan sebagai bagian dari dokumentasi kualitas proyek.
