Engineer metrologi dan QA/QC di lini manufaktur OLED memahami satu kebenaran yang tidak bisa ditawar: flatness adalah segalanya. Glass substrate untuk Organic Light-Emitting Diode (OLED) bukan sekadar panel transparan biasa. Ia merupakan fondasi tempat jutaan piksel dibangun lapis demi lapis melalui proses litografi presisi tinggi. Bayangkan mencetak sirkuit berukuran sub-mikron di atas permukaan yang memiliki variasi ketebalan—distorsi optik, delaminasi lapisan tipis, hingga cracking fatal pada proses annealing menjadi risiko nyata. Inilah alasan mengapa Total Thickness Variation (TTV) menjadi parameter kritis yang mendapat perhatian ketat. Regulasi internasional dari Semiconductor Equipment and Materials International (SEMI) menetapkan persyaratan ketat untuk flatness, mendorong kebutuhan akan metode pengukuran yang tidak hanya akurat hingga skala nanometer tetapi juga non-destruktif dan mampu beroperasi di lingkungan produksi. Artikel ini mengupas prosedur komprehensif pengukuran TTV pada glass substrate menggunakan NOVOTEST UT-3K-EMA, sebuah instrumen yang memanfaatkan teknologi Electromagnetic Acoustic Transducer (EMAT) untuk menjawab tantangan metrologi material transparan tanpa menyentuh permukaannya.
- Introduction
- Overview Standar Industri TTV untuk Glass Substrate
- Persyaratan dan Scope Pengukuran TTV
- Metode Pengujian yang Diwajibkan
- Alat yang Direkomendasikan: NOVOTEST UT-3K-EMA
- Implementasi di Lapangan
- Tantangan dan Solusi
- Conclusion
- FAQ
- References
Overview Standar Industri TTV untuk Glass Substrate
Sebelum membahas prosedur teknis, penting memahami terlebih dahulu landasan metrologi dan regulasi yang mendefinisikan Total Thickness Variation. Tanpa pemahaman ini, data TTV yang diperoleh hanya akan menjadi angka tanpa konteks kualitas.
Definisi Metrologi TTV, Flatness, Warp, dan Bow
Total Thickness Variation (TTV) secara spesifik didefinisikan sebagai selisih antara titik tertinggi (maksimum) dan titik terendah (minimum) dari ketebalan sebuah substrat yang diukur pada seluruh permukaan pengukuran. Rumusnya sederhana: TTV = T_max – T_min. Angka ini tidak menceritakan bentuk distorsi, melainkan hanya rentang variasi ketebalan absolut.
Parameter ini berbeda tapi berkorelasi erat dengan metrik flatness lainnya. Flatness mengacu pada deviasi permukaan depan atau belakang terhadap bidang referensi ideal, sering dinyatakan dalam Total Indicator Reading (TIR) atau nilai Ra (average surface roughness). Warp mendeskripsikan deviasi median plane (bidang tengah) substrat dari bentuk ideal tanpa mempertimbangkan variasi ketebalan. Sementara bow adalah ukuran kelengkungan melengkung (spherical bending) pada pusat substrat. Dalam konteks OLED, flatness lokal—seringkali diekspresikan dalam satuan nanometer Ra—menjadi titik tekan karena lapisan emisif organik sangat sensitif terhadap topografi permukaan. Namun, TTV merupakan akar penyebab dari banyak masalah flatness; substrat dengan TTV tinggi sangat sulit untuk mencapai flatness permukaan di bawah 0.2 nm Ra meskipun telah melalui proses chemical-mechanical polishing (CMP) sekalipun.
Standar SEMI sebagai Acuan Kepatuhan
Industri semikonduktor dan display global berpatokan pada dokumen standar yang diterbitkan oleh SEMI. Untuk glass substrate, dua dokumen paling relevan adalah SEMI M76 dan SEMI D77. SEMI M76 mendefinisikan spesifikasi dimensional untuk panel substrat quartz dan kaca untuk photomask dan flat panel display (FPD), termasuk metrik toleransi TTV. Sementara SEMI D77 memberikan panduan metode pengukuran untuk glass substrate generasi lanjut yang digunakan pada teknologi OLED dan LTPS (Low-Temperature Polycrystalline Silicon).
Kepatuhan terhadap standar ini bukan sekadar formalitas administratif. Pemasok material (glass maker) wajib menyertakan sertifikat inspeksi yang memuat data TTV sesuai protokol SEMI. Tanpa dokumentasi ini, produsen panel berhak menolak lot material karena risiko gagal produksi terlalu besar. Standar SEMI memastikan bahwa seluruh rantai pasok—mulai dari pabrik kaca Corning, AGC, hingga lini fabrikasi panel—berbicara dalam bahasa metrologi yang seragam: parameter pengukuran, kondisi lingkungan, prosedur sampling, hingga format pelaporan. Khusus untuk glass substrate OLED generasi mutakhir (Gen 6 hingga Gen 8.5), standar SEMI mengarah pada kebutuhan flatness di bawah 0.2 nm Ra untuk area aktif, dan TTV total di bawah toleransi yang sangat ketat (seringkali <3 µm untuk substrat dengan ketebalan 0.5 mm) agar proses litografi dengan panjang gelombang excimer laser dapat berlangsung tanpa distorsi fokus.
Persyaratan dan Scope Pengukuran TTV
Mengukur TTV glass substrate bukan proses sederhana yang bisa dilakukan dengan mikrometer titik tunggal. Persyaratan teknisnya ketat dan scope aplikasi metodenya harus diuraikan dengan jelas untuk menghindari misaplikasi.
Persyaratan Teknis Pengukuran
Pertama, akurasi pengukuran harus berada di bawah toleransi produk. Jika spesifikasi TTV untuk glass substrate OLED adalah 3 µm, maka akurasi instrumen minimum harus berada pada orde sub-mikron, idealnya ±(0.2% + 1 µm) atau lebih baik. Kedua, repeatability tinggi adalah kunci stabilitas proses. Operator yang berbeda, shift yang berbeda, harus mendapatkan hasil pengukuran yang konsisten dengan deviasi standar mendekati resolusi alat. Gage Repeatability & Reproducibility (GR&R) harus dibuktikan berada di bawah 10% tolerance untuk memastikan sistem pengukuran tidak menyumbang variasi berlebih pada data.
Ketiga, cakupan pengukuran harus mencakup seluruh permukaan, bukan hanya beberapa titik sampling. Ini penting karena TTV didefinisikan dari selisih nilai maksimum dan minimum. Jika pengukuran hanya dilakukan di beberapa titik, ada kemungkinan titik ekstrem justru terlewatkan. Oleh karena itu, pengukuran full surface scan dengan metode grid atau spiral menjadi keharusan. Ketebalan total substrat (umumnya 0.3–0.7 mm) harus terukur secara absolut. Keempat, kecepatan pengukuran harus memadai untuk aplikasi inline atau near-line di lingkungan produksi massal. Waktu siklus per substrat Gen 6 (1850 mm x 1500 mm) tidak boleh menjadi bottleneck. Instrumen dengan kecepatan pemindaian tinggi dan akuisisi data real-time dibutuhkan agar proses QC tidak menghambat throughput fabrikasi.
Scope Aplikasi
Prosedur dan alat yang dibahas dalam artikel ini berlaku untuk pengukuran TTV pada glass substrate transparan untuk aplikasi OLED, termasuk rigid glass. Substrat dapat berupa panel mentah (bare glass) sebelum proses deposisi thin-film transistor (TFT) atau setelah beberapa tahapan proses untuk mendeteksi perubahan topografi akibat thermal stress. Scope ini juga mencakup wafer silikon interposer untuk kemasan semikonduktor canggih serta panel display generasi berikutnya seperti micro-LED, di mana persyaratan flatness sangat mirip. Material yang diukur harus bersifat non-ferromagnetik dan memiliki impedansi akustik yang sesuai untuk perambatan gelombang ultrasonik non-kontak.
Metode Pengujian yang Diwajibkan
Standar SEMI dan tuntutan kualitas OLED mendikte metode pengujian TTV yang wajib diterapkan. Metode kontak tradisional—seperti probe stylus atau interferometer yang memerlukan pelapisan reflektif—tidak lagi memadai karena memperkenalkan risiko goresan mikro (micro-scratch) yang dapat menjadi titik awal keretakan saat proses termal, dan kontaminasi partikulat dari ujung probe. Pendekatan yang diwajibkan bergerak ke arah teknik non-kontak dan non-destruktif (NDT).
Prinsip Electromagnetic Acoustic Transducer (EMAT)
NOVOTEST UT-3K-EMA menggunakan teknologi Electromagnetic Acoustic Transducer, sebuah metode unik untuk membangkitkan dan menerima gelombang ultrasonik langsung di dalam material uji tanpa memerlukan media kopling (couplant) atau kontak fisik. Bagaimana ini bekerja pada material non-logam seperti kaca? EMAT memanfaatkan interaksi antara medan magnet bolak-balik dari probe dengan arus eddy (eddy current) yang diinduksikan pada permukaan material. Meskipun kaca adalah isolator listrik, pendekatan khusus memungkinkan probe EMAT untuk menghasilkan gelombang akustik langsung di lapisan permukaan melalui gaya Lorentz yang dimodifikasi, atau melalui absorpsi pulsa laser yang dikombinasikan (desain hibrida). Hasilnya adalah gelombang ultrasonik yang merambat tegak lurus permukaan, memantul dari dinding belakang substrat, dan kembali ke probe sebagai sinyal echo. Waktu tempuh (time-of-flight) gelombang ini dikonversi menjadi data ketebalan absolut dengan presisi tinggi, tanpa risiko goresan, tanpa residu, dan tanpa memerlukan persiapan permukaan seperti pelapisan konduktif atau aplikasi gel.
Prosedur Validasi Alat Sebelum Pengukuran
Sebelum melakukan pengukuran pada substrat produksi, validasi alat adalah langkah wajib untuk memastikan ketelusuran (traceability) hasil ukur. Prosedur standar meliputi:
- Kalibrasi Offset Nol (Zero Calibration): Menggunakan blok referensi quartz atau glass dengan ketebalan tersertifikasi yang memiliki impedansi akustik identik dengan substrat uji. Probe EMAT diaktifkan pada blok referensi, dan nilai ketebalan yang terbaca disesuaikan dengan nilai sertifikat.
- Kalibrasi Velocity Material: Kecepatan suara (velocity) pada material kaca dapat bervariasi berdasarkan komposisi kimia. UT-3K-EMA dilengkapi dengan library velocity material dan kemampuan kalibrasi dua titik menggunakan sampel dengan ketebalan diketahui untuk menghitung velocity aktual.
- Verifikasi Probe: Memeriksa linearitas respon probe menggunakan step wedge gauge transparan. Hasil pengukuran pada setiap step harus linear dengan deviasi di bawah spesifikasi akurasi alat.
- Pengecekan Repeatability: Melakukan 10 kali pengukuran berturut pada satu titik tetap dari substrat sampel, menghitung simpangan baku, dan memastikan memenuhi kriteria 10% dari batas toleransi TTV.
Urutan Langkah Pengukuran TTV
Setelah validasi selesai, alur pengukuran TTV berjalan sistematis:
- Persiapan permukaan: Substrat dibersihkan dari partikulat menggunakan udara terionisasi (ionized air knife) untuk menghilangkan muatan elektrostatik dan debu tanpa kontak. Tidak diperlukan coating atau surface treatment.
- Pemindaian grid: Instrumen diprogram untuk memindai grid titik-titik pengukuran dengan jarak pitch (misalnya 10 mm x 10 mm) yang mencakup seluruh area permukaan.
- Akuisisi data: UT-3K-EMA secara otomatis membaca ketebalan di setiap titik grid, menyimpan data koordinat (X, Y, ketebalan) ke memori internal.
- Kalkulasi TTV: Perangkat lunak internal atau eksternal mengidentifikasi nilai ketebalan maksimum (T_max) dan minimum (T_min) dari seluruh dataset, lalu menghitung TTV = T_max – T_min. Peta kontur TTV langsung dihasilkan untuk visualisasi.

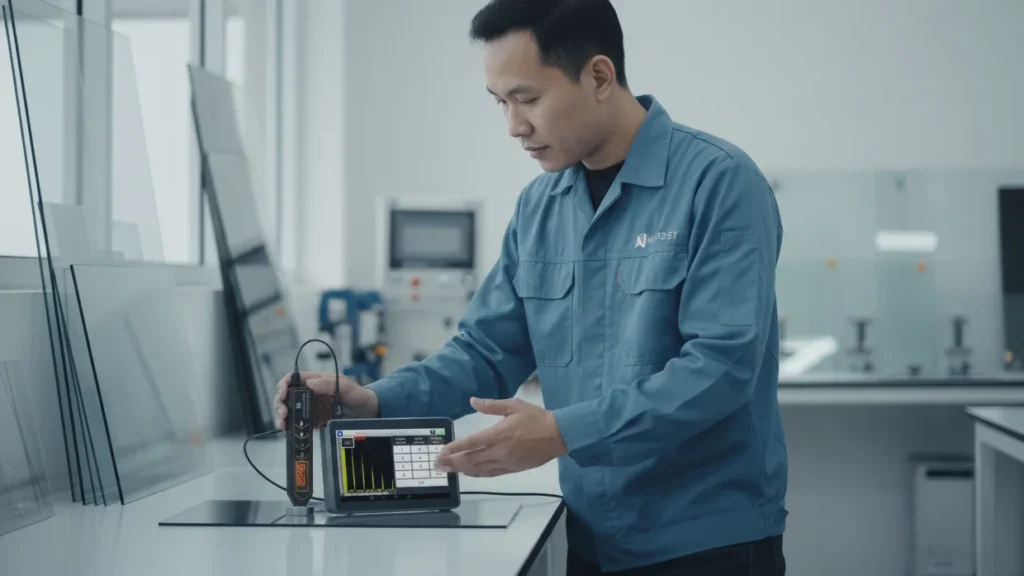

Alat yang Direkomendasikan: NOVOTEST UT-3K-EMA
Untuk melaksanakan prosedur pengukuran TTV dengan standar ketat yang telah dijabarkan, pemilihan instrumen menjadi krusial. NOVOTEST UT-3K-EMA menonjol sebagai solusi yang secara spesifik dirancang untuk memenuhi kebutuhan metrologi material non-logam seperti kaca, keramik, dan komposit.
Teknologi EMAT untuk Material Non-Logam
Tidak seperti ultrasonic thickness gauge konvensional yang mengandalkan piezo-elektrik transduser dengan couplant gel, UT-3K-EMA menggunakan teknologi EMAT generasi terbaru yang dioptimasi untuk material dengan sifat akustik menantang seperti kaca. Keuntungan utama pada glass substrate adalah ketiadaan kontak dan persiapan permukaan. Ini menghilangkan risiko kontaminasi dan memungkinkan pengukuran pada kaca yang sudah dilapisi tipis (coated) sekalipun, selama lapisan tersebut non-konduktif dan tidak menyerap gelombang akustik secara berlebihan. Probe dapat bekerja melalui celah udara kecil, menjamin nol goresan pada permukaan poles sub-nanometer.
Spesifikasi Teknis dan Kepatuhan Standar
Tabel berikut merangkum parameter kunci NOVOTEST UT-3K-EMA yang membuatnya unggul untuk aplikasi pengukuran TTV glass substrate.
| Parameter Spesifikasi | Nilai / Deskripsi | Relevansi untuk TTV Glass Substrate |
|---|---|---|
| Rentang Ukur Ketebalan | 0.5 mm – 100 mm | Mencakup ketebalan standar glass substrate OLED Gen 6-8.5 (0.3–0.7 mm) |
| Resolusi | 0.001 mm (1 µm) | Memungkinkan deteksi variasi ketebalan sangat kecil, penting untuk flatness <0.2 nm Ra |
| Akurasi | ±(0.2% + 1 µm) | Memberikan data TTV tepercaya sesuai toleransi ketat industri semikonduktor |
| Metode Pengukuran | Pulse-echo berbasis EMAT (Non-kontak) | Menghindari goresan, kontaminasi, dan tidak butuh couplant; ideal untuk cleanroom |
| Kalibrasi | Zero & velocity calibration; mematuhi protokol SEMI D77 & M76 | Menjamin ketelusuran hasil ke standar internasional |
| Mode Otomatis | Auto-deteksi gema pertama dengan gate yang dapat disetel | Mengurangi operator dependency dan meningkatkan repeatability |
| Penyimpanan Data | Memori internal untuk ribuan titik data, ekspor via USB/Bluetooth | Memfasilitasi pembuatan peta kontur TTV dan dokumentasi QC |
Fitur Unggulan untuk Aplikasi Industri
UT-3K-EMA bukan hanya alat ukur ketebalan sederhana. Ia dilengkapi dengan layar sentuh berwarna yang menampilkan bentuk gelombang A-scan, memungkinkan teknisi untuk memverifikasi integritas sinyal gema secara visual. Ketika terhubung ke perangkat Android melalui aplikasi khusus, kemampuannya meningkat menjadi detektor cacat (flaw detector) modern, mampu menampilkan dan menyimpan B-scan, menganalisis pola sinyal, dan memilih mode pengukuran lanjutan. Mode manual menggunakan dua gerbang (gates) sangat berguna jika substrat memiliki lapisan antara (interlayer), sehingga alat dapat mengukur ketebalan lapisan dasar kaca secara spesifik. Semua ini menjadikannya alat yang tidak hanya akurat, tetapi juga fleksibel dan berdaya guna tinggi dalam lingkungan produksi yang dinamis.
Implementasi di Lapangan
Penerapan UT-3K-EMA di lini produksi atau laboratorium QA memerlukan prosedur baku agar data TTV yang dihasilkan valid, konsisten, dan dapat diaudit berdasarkan standar SEMI.
Persiapan Lingkungan dan Substrat
Langkah pertama dan paling kritis adalah kontrol lingkungan. Suhu ruang pengukuran harus distabilkan pada 23±2°C, karena ekspansi termal kaca dapat mempengaruhi hasil pengukuran. Lebih penting lagi, perbedaan suhu antara blok kalibrasi dan substrat uji harus kurang dari 0.5°C. Bersihkan permukaan substrat menggunakan ionized air jet untuk menetralisasi muatan elektrostatik yang dapat menarik partikel debu ke permukaan—partikel ini dapat diinterpretasikan sebagai variasi ketebalan oleh beberapa sistem, meskipun teknologi EMAT lebih toleran. Lakukan kalibrasi harian (daily calibration) menggunakan blok referensi quartz tersertifikasi, dan catat hasilnya di log book kalibrasi sebagai bagian dari dokumentasi traceability.
Setup Instrumen dan Parameter Grid
Hidupkan NOVOTEST UT-3K-EMA dan pilih mode pengukuran kaca (glass mode) dari library material. Masukkan parameter grid pemindaian ke dalam perangkat lunak kontrol: tentukan batas area pengukuran (X_min, X_max; Y_min, Y_max) sesuai dimensi substrat, dan pitch grid. Pitch 10 mm adalah praktik umum; untuk area kritis dekat tepi atau pada substrat dengan riwayat masalah TTV, pitch bisa diperkecil menjadi 5 mm atau bahkan 2 mm. Atur parameter gerbang (gate) pulsa-echo untuk menangkap gema belakang (backwall echo) dengan jelas. Verifikasi setup dengan melakukan pengukuran uji pada titik tengah substrat dan membandingkan nilai ketebalan yang terbaca dengan data historis.
Prosedur Pengukuran dan Akuisisi Data
Penempatan substrat harus presisi. Gunakan fixture vakum khusus atau chuck meja ukur untuk menahan substrat secara datar dan mencegah pergerakan selama pemindaian. Untuk panel berukuran besar (Gen 6 ke atas), fixture harus dirancang untuk meminimalkan defleksi akibat gravitasi; dukungan statically determined (misalnya, tiga titik penyangga) sering digunakan, dan data TTV dapat dikoreksi terhadap sag gravitasi jika diperlukan. Inisiasi auto-scan: probe akan bergerak secara otomatis mengikuti jalur grid yang diprogram, atau untuk versi semi-otomatis, operator dapat menggerakkan probe secara manual mengikuti panduan grid pada template. Setiap titik koordinat (X, Y) akan terekam bersama nilai ketebalan absolutnya.
Interpretasi Hasil dan Pelaporan
Setelah pemindaian selesai, perangkat lunak langsung mengkalkulasi TTV dan menghasilkan peta kontur ketebalan dua dimensi. Area dengan warna panas (merah) mengindikasikan titik dengan ketebalan di atas rata-rata, sementara area dingin (biru) menunjukkan bagian yang lebih tipis. Analisis fokus pada identifikasi area dengan TTV lokal yang melebihi ambang batas spesifikasi proses. Apakah titik maksimum dan minimum terisolasi, atau menunjukkan pola sistematis (misalnya, tepi selalu lebih tipis)? Pola sistematis mengindikasikan masalah pada proses manufaktur kaca, seperti float glass forming atau annealing.
Pelaporan harus mengikuti template SEMI. Laporan berisi: informasi lot dan identitas substrat, tanggal dan waktu pengukuran, model dan nomor seri alat, data kalibrasi, parameter grid pengukuran, nilai T_min, T_max, dan TTV keseluruhan, serta peta kontur TTV. Statistik proses seperti Cp dan Cpk juga dapat dihitung untuk memonitor kapabilitas proses manufaktur kaca. Data mentah disimpan di memori internal dan di-backup ke server pusat melalui koneksi USB atau Bluetooth.
Tantangan dan Solusi
Mengukur TTV glass substrate di lingkungan industri nyata menghadirkan tantangan yang tidak ditemukan di laboratorium metrologi yang steril. NOVOTEST UT-3K-EMA, dipadukan dengan praktik terbaik, menawarkan solusi konkret.
Tantangan Getaran dan Variasi Suhu
Lantai pabrik tidak pernah benar-benar diam. Getaran dari peralatan produksi tetangga dapat menginduksi noise pada sinyal pengukuran, menyebabkan fluktuasi data TTV yang tidak merepresentasikan realitas. Solusi dengan UT-3K-EMA meliputi fitur averaging sinyal digital yang secara efektif menyaring noise frekuensi tinggi. Untuk getaran frekuensi rendah, pemasangan meja ukur pada dudukan peredam getaran (vibration isolation mounts) atau penggunaan granite table yang massif menjadi solusi mekanis. Variasi suhu diatasi dengan koreksi suhu otomatis yang dimiliki UT-3K-EMA, di mana koefisien ekspansi termal material dimasukkan ke dalam algoritma pengukuran. Akan tetapi, praktik terbaik tetaplah melakukan pengukuran di dalam enclosure bertemperatur terkontrol setelah substrat mencapai kesetimbangan termal.
Tantangan Efek Tepi dan Homogenitas Material
Pada area dekat tepi substrat, sinyal gema ultrasonik dapat terdistorsi akibat interferensi dari pantulan sisi samping (sidewall echo). Ini dapat menghasilkan pembacaan ketebalan yang tidak akurat di zona tepi (edge effect). UT-3K-EMA mengatasinya dengan mode pemindaian tepi adaptif, yang secara otomatis menyesuaikan parameter gerbang dan gain sinyal saat probe mendeteksi kedekatan dengan tepi fisis. Homogenitas material kaca, khususnya pada glass dengan lapisan tipis awal (pre-coated) atau variasi komposisi mikroskopis, dapat menyebabkan variasi velocity suara lokal. Dengan melakukan velocity calibration pada sampel dengan komposisi sama sebelum pengukuran, potensi kesalahan sistematis ini diminimalkan.
Tantangan Penanganan Substrat Besar
Substrat Generasi 8.5 berukuran sekitar 2200 mm x 2500 mm, sangat merepotkan untuk dimanipulasi. Risiko breakage tinggi. Penggunaan gantry robot atau sistem handling otomatis menjadi kebutuhan. Fixture vakum yang didesain khusus untuk meminimalkan defleksi gravitasi sag pada bentang lebar adalah solusi wajib. Data TTV mentah dari substrat besar dapat dikoreksi secara numerik menggunakan algoritma yang menghitung dan mengekstrak komponen defleksi dari data ketebalan, menyisakan hanya variasi TTV yang sebenarnya. Ini adalah proses post-processing canggih yang diintegrasikan dengan perangkat lunak UT-3K-EMA versi PC/laptop.
Kesimpulan
Mencapai dan mempertahankan flatness di bawah 0.2 nm Ra pada glass substrate OLED adalah pertempuran melawan variasi dimensi pada skala yang hampir tak kasat mata. Prosedur pengukuran Total Thickness Variation (TTV) menjadi lini depan dalam kendali kualitas, menjembatani antara spesifikasi desain nanoskopik dengan realitas manufaktur kaca berskala meter. Kepatuhan terhadap standar SEMI M76 dan D77 bukanlah pilihan, melainkan prasyarat untuk menjadi pemasok yang kredibel di ekosistem semikonduktor dan display premium. NOVOTEST UT-3K-EMA, dengan teknologi EMAT non-kontak dan akurasi sub-mikron, memposisikan diri sebagai instrumen yang mampu menjalankan prosedur pengukuran TTV sesuai tuntutan regulasi tersebut. Dari kalibrasi hingga pelaporan, setiap langkah didesain untuk menjamin integritas data yang menjadi fondasi produksi panel OLED bebas cacat.
Dalam membangun sistem pengukuran yang andal, ketersediaan instrumentasi presisi seperti NOVOTEST UT-3K-EMA adalah kunci. Namun, lebih dari sekadar menyediakan perangkat, dibutuhkan mitra teknis yang memahami lanskap kepatuhan industri. Sebagai supplier dan distributor alat ukur dan pengujian terkemuka, CV. Java Multi Mandiri secara konsisten mendukung laboratorium QA dan lini produksi dengan menyediakan solusi instrumentasi yang tepat, termasuk NOVOTEST UT-3K-EMA. Dukungan pra-penjualan, konsultasi pemilihan alat, hingga after-sales memastikan agar setiap investasi instrumentasi benar-benar memperkuat rantai kualitas produk Anda. Kualitas unggul substrat kaca Anda dimulai dari keputusan tepat memilih mitra instrumentasi.
FAQ
Apa itu Total Thickness Variation (TTV) pada glass substrate?
Total Thickness Variation (TTV) adalah selisih absolut antara ketebalan maksimum dan minimum yang terukur pada seluruh permukaan sebuah glass substrate. Parameter ini adalah indikator kritis keseragaman dimensi, yang secara langsung mempengaruhi flatness permukaan. Pada aplikasi seperti panel OLED, TTV yang tinggi menyebabkan ketidakrataan pada bidang fokus litografi, yang dapat mengakibatkan distorsi sirkuit dan kegagalan sel.
Mengapa standar SEMI penting dalam pengukuran TTV untuk panel OLED?
Standar SEMI, khususnya M76 dan D77, menetapkan protokol baku yang diakui secara global untuk pengukuran, pelaporan, dan batasan toleransi parameter dimensional glass substrate. Kepatuhan terhadap standar ini menghilangkan ambiguitas antara pemasok material dan produsen panel. Standar ini memastikan bahwa TTV yang dilaporkan dapat diandalkan, sehingga produsen OLED dapat mendeteksi substrat tidak sesuai sebelum masuk ke proses fabrikasi yang mahal, mencegah kerugian akibat distorsi dan cracking.
Bagaimana cara kerja NOVOTEST UT-3K-EMA mengukur ketebalan kaca tanpa merusak permukaan?
UT-3K-EMA menggunakan teknologi Electromagnetic Acoustic Transducer (EMAT). Alat ini menghasilkan pulsa elektromagnetik yang menginduksi gelombang ultrasonik secara langsung di dalam struktur molekul kaca, tanpa perlu kontak fisik atau media kopling. Gelombang ini merambat dan memantul dari sisi belakang substrat, lalu gema yang kembali dideteksi oleh probe. Waktu tempuh gelombang, dikombinasikan dengan kecepatan suara material, dikonversi menjadi nilai ketebalan absolut. Karena tidak ada probe yang menyentuh permukaan poles kaca, risiko goresan mikro dan kontaminasi sepenuhnya tereliminasi.
Berapa toleransi flatness yang umum untuk glass substrate OLED?
Untuk manufaktur OLED mutakhir, flatness permukaan rata-rata (Ra) yang umum dipersyaratkan adalah di bawah 0.2 nanometer untuk area aktif substrat. Ini adalah tingkat kerataan yang sangat ekstrem, hanya dapat dicapai jika TTV keseluruhan substrat dijaga sangat rendah, biasanya dalam rentang toleransi 3-5 mikrometer untuk panel Gen 6, bergantung pada spesifikasi proses dan ketebalan total substrat.
