Ketebalan kaca bukan sekadar angka dalam spesifikasi teknis—ini adalah parameter kritis yang menentukan keamanan, performa, dan kepatuhan produk terhadap regulasi. Dalam industri manufaktur otomotif, konstruksi gedung tinggi, hingga produksi peralatan laboratorium, setiap lembar kaca wajib melalui verifikasi dimensional yang ketat. Kegagalan mengontrol ketebalan dapat mengakibatkan risiko pecah spontan pada kaca tempered, penetrasi cahaya berlebih pada bangunan hemat energi, hingga penolakan batch produksi oleh buyer internasional. Di sinilah presisi alat ukur memegang peranan vital. NOVOTEST UT-3K-EMA thickness meter hadir sebagai solusi pengukuran non-destruktif berbasis teknologi Electromagnetic Acoustic (EMA) yang secara spesifik dirancang untuk material non-logam. Artikel ini akan membedah bagaimana perangkat ini menjawab tuntutan standar industri, dilengkapi dengan panduan implementasi praktis yang dapat langsung diadopsi oleh tim QA/QC Anda.
- Overview Standar Industri untuk Ketebalan Kaca
- Persyaratan dan Scope Pengukuran Ketebalan Kaca
- Metode Pengujian yang Diwajibkan
- Alat yang Direkomendasikan: NOVOTEST UT-3K-EMA
- Implementasi di Lapangan: Langkah Praktis Pengukuran
- Tantangan dan Solusi dalam Pengukuran Ketebalan Kaca
- Kesimpulan
- FAQ
- Referensi
Overview Standar Industri untuk Ketebalan Kaca
Kepatuhan terhadap standar industri merupakan fondasi jaminan mutu produk kaca. Di tingkat nasional, Indonesia memberlakukan SNI 15-0047-2005 yang mengatur spesifikasi kaca lembaran dan SNI 15-1326-2005 untuk kaca pengaman pada kendaraan bermotor. Kedua standar ini menetapkan toleransi ketebalan yang ketat: sebagai contoh, kaca tempered dengan rentang ketebalan 3–19 mm wajib memiliki deviasi maksimal ±0,2 mm dari nilai nominal. Sementara itu, standar internasional seperti ASTM C1036 untuk kaca datar dan ASTM C1172 untuk kaca laminated memberikan panduan pengukuran dan kriteria akseptansi yang diakui secara global. ISO 3537 secara spesifik merujuk pada metode uji ketebalan untuk kaca safety, menekankan pentingnya metode non-destruktif guna menjaga integritas produk.
Konsekuensi ketidaksesuaian terhadap standar ini bersifat multidimensional. Dari sisi keselamatan, kaca yang lebih tipis dari spesifikasi berisiko gagal menahan beban angin atau benturan. Dari perspektif bisnis, produk yang tidak memenuhi standar akan ditolak oleh otoritas pengawas atau mitra dagang, berujung pada kerugian finansial dan rusaknya reputasi. Regulasi ini secara implisit mengarahkan pelaku industri untuk memilih alat ukur yang tidak hanya akurat, tetapi juga mampu beroperasi dalam mode non-destruktif. Metode yang meninggalkan bekas atau memerlukan preparasi permukaan tidak lagi relevan karena dapat merusak estetika dan fungsi kaca. Kebutuhan inilah yang menjadi pijakan pengembangan teknologi EMA yang diadopsi oleh NOVOTEST UT-3K-EMA.
Persyaratan dan Scope Pengukuran Ketebalan Kaca
Cakupan pengukuran ketebalan kaca dalam konteks standar industri tidak terbatas pada satu jenis material. Tim QA/QC harus siap menghadapi beragam substrat: kaca lembaran polos (float glass), kaca tempered, kaca laminated yang memiliki lapisan PVB di antaranya, kaca berlapis (coating) seperti low-E, hingga plastik transparan seperti polikarbonat yang sering digunakan sebagai alternatif kaca. Masing-masing material memiliki karakteristik akustik yang berbeda, sehingga fleksibilitas alat ukur menjadi syarat mutlak.
Rentang ketebalan yang lazim dijumpai di lini produksi berkisar antara 2–25 mm. Untuk aplikasi khusus seperti kaca antipeluru atau panel observasi, ketebalan dapat mencapai puluhan milimeter. Alat ukur yang digunakan wajib memiliki resolusi minimal 0,01 mm untuk mendeteksi variasi mikro yang masih dalam batas toleransi. Kondisi permukaan material harus bersih dari kontaminan seperti debu, minyak, atau sisa pelapis yang dapat mengganggu transmisi gelombang ultrasonik. Lingkungan pengukuran juga diatur: suhu operasional ideal berada pada rentang 0–50°C dengan kelembaban relatif tidak melebihi 85% guna menjaga stabilitas kalibrasi alat.
Satu persyaratan yang tidak dapat dikompromikan adalah sifat non-destruktif dari metode pengujian. Kaca yang telah melalui proses tempering atau laminasi tidak boleh mengalami kerusakan, goresan, atau perubahan sifat mekanis akibat proses inspeksi. Metode kontak yang menggunakan gel couplant seringkali meninggalkan residu yang sulit dibersihkan, terutama pada kaca optik. Oleh karena itu, teknologi yang mampu melakukan pengukuran tanpa media perangkai menjadi nilai tambah signifikan. Setiap hasil pengukuran harus tercatat secara sistematis dan tertelusur, memenuhi prinsip dokumentasi sistem manajemen mutu seperti ISO 9001.
Metode Pengujian yang Diwajibkan
Teknologi Electromagnetic Acoustic (EMA) yang menjadi inti NOVOTEST UT-3K-EMA thickness meter menawarkan pendekatan revolusioner dalam pengukuran ketebalan material. Prinsip kerjanya berbeda secara fundamental dengan metode ultrasonik konvensional. EMA membangkitkan gelombang akustik langsung di permukaan material uji melalui interaksi elektromagnetik antara koil probe dan medan magnet statis. Proses ini terjadi tanpa kontak fisik langsung antara transduser dan permukaan benda uji, sehingga menghilangkan kebutuhan akan couplant seperti gel atau air.
Keunggulan EMA dibandingkan ultrasonic contact sangat relevan untuk pengujian kaca. Pertama, tanpa couplant, pengukuran dapat dilakukan pada permukaan kaca yang sensitif terhadap kontaminasi. Kedua, EMA tidak terkendala oleh porositas permukaan atau kekasaran mikro karena gelombang dibangkitkan langsung di dalam material. Ketiga, metode ini mampu menembus lapisan non-konduktif tipis seperti cat, pelapis anti-gores, atau enamel hingga ketebalan 6 mm—fitur yang sangat berguna untuk kaca berlapis. Standar ASTM E797 yang mengatur pengukuran ketebalan manual dengan teknik pulsa-echo dapat diadaptasi sepenuhnya menggunakan perangkat EMA, karena output sinyal yang dihasilkan serupa.
Prosedur pengujian secara garis besar meliputi tiga tahapan esensial. Kalibrasi zero point menggunakan block referensi dengan ketebalan yang diketahui memastikan baseline akurat. Verifikasi ultrasonik velocity material uji menyesuaikan parameter alat dengan karakteristik akustik spesifik kaca (misalnya 5.400 m/s untuk soda-lime glass). Pengambilan data ketebalan dilakukan dengan menempatkan probe pada titik-titik yang telah ditentukan sesuai sampling plan. Gelombang transversal yang dibangkitkan EMA menembus kaca dengan atenuasi minimal, bahkan pada material dengan sedikit kelengkungan. Hasil pembacaan muncul dalam hitungan detik dengan akurasi tinggi.
Alat yang Direkomendasikan: NOVOTEST UT-3K-EMA

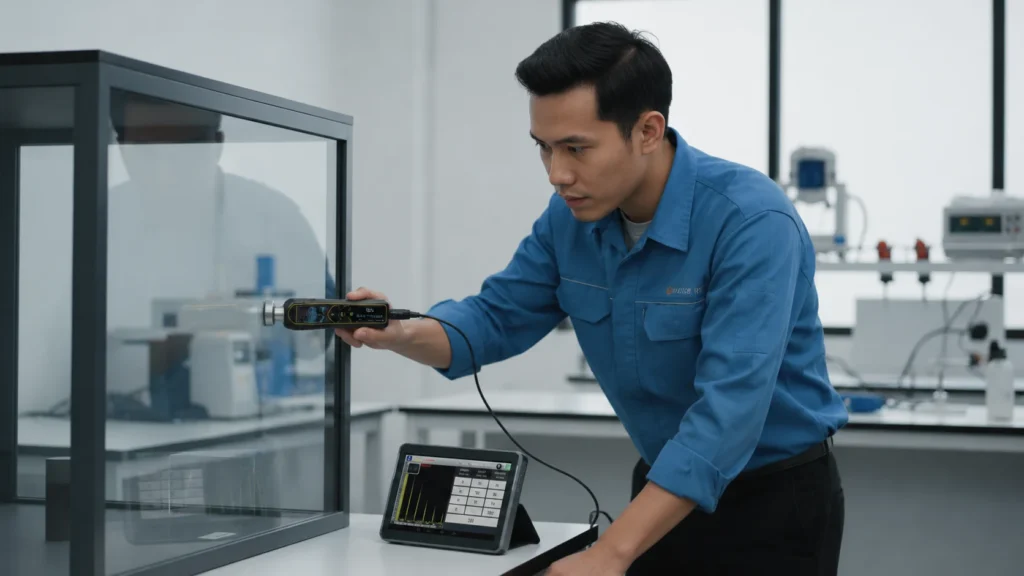

Menjawab tuntutan standar dan kebutuhan lapangan, Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA dirancang secara spesifik untuk material non-logam—termasuk kaca, plastik engineering, keramik, dan komposit. Perangkat ini bukan sekadar thickness gauge generik; arsitektur sistemnya mengintegrasikan teknologi EMA generasi terbaru yang dioptimasi untuk substrat non-konduktif dan non-magnetik.
Dari sisi spesifikasi teknis, NOVOTEST UT-3K-EMA memiliki rentang pengukuran 0,5–500 mm, bergantung pada jenis probe yang digunakan. Akurasi yang ditawarkan mencapai ±0,01 mm, melebihi persyaratan toleransi mayoritas standar industri kaca. Layar LCD berwarna memberikan visualisasi data yang tajam, lengkap dengan mode A-scan untuk analisis sinyal gelombang secara real-time. Kapasitas memori internal mampu menyimpan hingga 1.000 data hasil pengukuran, sementara konektivitas USB memungkinkan transfer data ke PC untuk dokumentasi dan analisis lanjutan.
Keunggulan operasional NOVOTEST UT-3K-EMA sangat signifikan. Pertama, operasi nirkabel probe EMA menghilangkan ketergantungan pada couplant dan memungkinkan pengukuran melalui celah udara atau lapisan non-konduktif hingga 6 mm. Kedua, tiga mode pengukuran ketebalan—otomatis, manual dengan maksimum di gerbang pertama, dan manual dengan dua maksimum di dua gerbang—memberikan fleksibilitas dalam menghadapi kondisi sinyal yang kompleks. Ketiga, koreksi kecepatan ultrasonik otomatis sesuai material mengurangi risiko kesalahan setting oleh operator. Keempat, bobot unit utama yang ringan (350 g) dan daya tahan baterai hingga 10 jam operasi mendukung mobilitas inspeksi di pabrik atau lapangan.
Perbandingan dengan alat konvensional menonjolkan posisi NOVOTEST UT-3K-EMA:
| Fitur | NOVOTEST UT-3K-EMA | Ultrasonic Contact Konvensional |
|---|---|---|
| Kebutuhan Couplant | Tidak diperlukan | Wajib menggunakan gel |
| Persiapan Permukaan | Tanpa preparasi khusus | Harus bersih dan halus, bebas kontaminan |
| Pengukuran Melalui Coating | Mampu menembus lapisan non-konduktif hingga 6 mm | Terhambat, seringkali gagal membaca substrat |
| Sensitivitas Getaran Lingkungan | Rendah, filter noise terintegrasi | Tinggi, mudah terganggu vibrasi eksternal |
Dukungan teknis dan ketersediaan suku cadang di Indonesia menjadi faktor krusial yang sering luput dari pertimbangan pembelian. Sebagai distributor resmi, CV. Java Multi Mandiri menyediakan layanan purna jual, kalibrasi berkala, dan konsultasi teknis untuk memastikan investasi perangkat Anda menghasilkan nilai maksimal dalam jangka panjang. Dengan dukungan ini, tim QA/QC Anda tidak hanya membeli alat, tetapi juga memperoleh mitra teknis yang siap menjaga kontinuitas operasional pengukuran.
Implementasi di Lapangan: Langkah Praktis Pengukuran
Berikut adalah panduan langkah-demi-langkah menggunakan NOVOTEST UT-3K-EMA untuk mengukur ketebalan kaca, disusun agar teknisi dapat mengikuti prosedur secara langsung:
Persiapan Awal:
- Pastikan permukaan kaca bersih dan kering. Gunakan kain mikrofiber untuk membersihkan debu atau sidik jari.
- Periksa indikator baterai alat; pastikan daya minimal 30% untuk sesi pengukuran stabil.
- Siapkan block kalibrasi referensi (umumnya block aluminium 5 mm yang disertakan dalam paket).
- Langkah 1 – Kalibrasi: Hidupkan alat dengan menekan tombol power. Navigasikan ke menu CAL (Calibration) menggunakan tombol directional pad. Tempelkan probe EMA dengan stabil ke permukaan block kalibrasi, pastikan posisinya tegak lurus. Tekan opsi ZERO pada layar. Alat akan memproses sinyal dan menampilkan nilai referensi. Konfirmasikan bahwa pembacaan menunjukkan 5,00 mm (± toleransi alat). Jika tidak, ulangi kalibrasi atau periksa kondisi probe.
- Langkah 2 – Setting Parameter Material: Kembali ke menu pengukuran utama. Pilih preset material ‘Glass’ yang telah terprogram dengan velocity standar 5.400 m/s untuk kaca soda-lime float. Jika mengukur material lain seperti polikarbonat, pilih preset yang sesuai atau atur secara manual nilai ultrasonic velocity yang direkomendasikan oleh pabrikan material.
- Langkah 3 – Pelaksanaan Pengukuran: Tempatkan probe pada titik pengukuran pertama. Tekan probe dengan tekanan ringan dan stabil; indikator sinyal pada layar akan menunjukkan kekuatan sinyal. Amati pembacaan ketebalan digital pada layar. Tunggu hingga angka stabil selama minimal 3 detik untuk memastikan akurasi. Catat nilai tersebut. Ulangi pengukuran pada minimal 3 titik yang berbeda per lembar kaca, sesuai dengan sampling plan internal atau standar yang diacu. Untuk kaca berukuran besar, tambahkan titik pengukuran di area tengah dan pinggir.
- Langkah 4 – Evaluasi dan Dokumentasi: Bandingkan setiap hasil pengukuran dengan toleransi yang ditetapkan oleh standar terkait (misal SNI 15-0047-2005). Jika ada titik yang berada di luar toleransi, beri tanda pada kaca untuk tindakan korektif. Tekan tombol SAVE untuk menyimpan data ke memori internal alat. Catat juga hasil dalam formulir inspeksi kertas atau digital untuk keperluan audit.
- Langkah 5 – Perawatan Ringan Pasca Penggunaan: Setelah selesai, bersihkan bagian muka probe menggunakan kain mikrofiber lembut—jangan menggunakan pelarut keras. Matikan alat dan simpan probe serta unit utama di dalam hardcase pelindung yang disediakan. Hindari menyimpan alat di lingkungan dengan kelembaban ekstrem.
Tips Praktis: Untuk mengukur kaca dengan kontur melengkung (misalnya kaca depan bus), miringkan probe secara perlahan hingga indikator sinyal menunjukkan kekuatan maksimum, atau gunakan probe dengan ujung fleksibel jika tersedia. Jika nilai pengukuran fluktuatif, matikan sumber getaran di sekitar (mesin beroperasi, conveyor) dan aktifkan fitur filter noise di menu pengaturan alat.
Tantangan dan Solusi dalam Pengukuran Ketebalan Kaca
Meskipun NOVOTEST UT-3K-EMA menawarkan teknologi maju, teknisi lapangan kerap menghadapi tantangan situasional yang memerlukan pendekatan spesifik:
Tantangan 1 – Permukaan Kaca Melengkung:
Kaca otomotif atau kaca dekoratif seringkali memiliki radius kelengkungan. Mengukur langsung pada puncak kurva dapat menghasilkan pembacaan yang tidak stabil atau gema yang hilang. Solusi: Lakukan pengukuran di area sedatar mungkin yang masih merepresentasikan ketebalan produk, sesuai izin dari standar inspeksi. Gunakan probe fleksibel yang mampu mengikuti kontur permukaan.
Tantangan 2 – Coating atau Lapisan Tambahan:
Lapisan low-E, anti-gores, atau UV coating menciptakan antarmuka akustik yang dapat membingungkan alat konvensional. Solusi: Manfaatkan mode ‘Multi-Echo’ yang tersedia pada NOVOTEST UT-3K-EMA. Mode ini menganalisis pantulan ganda dan secara otomatis memisahkan ketebalan substrat kaca dari ketebalan lapisan coating, memberikan hasil ketebalan kaca yang sebenarnya.
Tantangan 3 – Variasi Suhu Ekstrem:
Pabrik yang tidak fully enclosed atau inspeksi di gudang penyimpanan bisa mengalami fluktuasi suhu drastis. Solusi: NOVOTEST UT-3K-EMA memiliki kompensasi suhu otomatis, namun untuk deviasi suhu ekstrem antara suhu kalibrasi (ruangan ber-AC) dan suhu lapangan (gudang panas), bias kecil dapat terjadi. Lakukan kalibrasi ulang di area pengukuran setelah alat beradaptasi dengan suhu lingkungan selama 15-20 menit.
Tantangan 4 – Operator Belum Terlatih:
Variabilitas hasil seringkali berasal dari teknik operator. Solusi: Aktifkan fitur ‘Guided Mode’ pada alat untuk memandu operator melewati langkah-langkah pengukuran yang benar. Buat SOP visual bergambar yang ditempel di stasiun inspeksi, dan lakukan training singkat berkala yang fokus pada stabilitas penempatan probe.
Tantangan 5 – Interferensi Elektromagnetik:
Lingkungan pabrik dengan las listrik, motor besar, atau medan magnet kuat dapat menginduksi noise pada probe EMA. Solusi: Jauhkan area pengukuran dari sumber medan magnet. Jika tidak memungkinkan, navigasikan ke menu pengaturan NOVOTEST UT-3K-EMA dan tingkatkan level filter noise untuk meningkatkan rasio signal-to-noise.
Solusi Menyeluruh:
Untuk menjaga konsistensi jangka panjang, CV. Java Multi Mandiri merekomendasikan program kalibrasi alat setiap 6 bulan sekali. Integrasikan data digital hasil pengukuran dari NOVOTEST UT-3K-EMA ke dalam sistem dokumentasi mutu Anda. Pendekatan ini tidak hanya mengatasi tantangan teknis harian, tetapi juga mempersiapkan perusahaan menghadapi audit sertifikasi dengan data yang terdokumentasi rapi.
Kesimpulan
Pengukuran ketebalan kaca sesuai standar industri bukanlah sekadar checklist; ini adalah investasi dalam keselamatan pengguna akhir dan kredibilitas produsen. NOVOTEST UT-3K-EMA thickness meter, dengan teknologi EMA yang presisi, non-destruktif, dan efisien, muncul sebagai jawaban atas tuntutan akurasi SNI, ASTM, dan ISO untuk material non-logam. Kemampuannya mengukur tanpa couplant, menembus lapisan coating, dan mendokumentasikan data secara digital menjadikannya aset strategis bagi laboratorium QA/QC modern. Untuk memastikan proses pengujian dan kualitas produk Anda berjalan optimal, dukungan dari penyedia alat ukur tepercaya sangatlah penting. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian di Indonesia, siap memenuhi kebutuhan perangkat NOVOTEST UT-3K-EMA Anda, lengkap dengan layanan teknis dan purna jual yang profesional. Konsultasikan kebutuhan compliance Anda hari ini dan dapatkan solusi pengukuran yang teruji.
FAQ
Apa perbedaan NOVOTEST UT-3K-EMA dengan alat pengukur ketebalan ultrasonik biasa?
Perbedaan paling fundamental terletak pada penggunaan couplant dan kesiapan permukaan. Alat ultrasonik biasa memerlukan gel couplant untuk mentransmisikan gelombang dari transduser ke material, sementara NOVOTEST UT-3K-EMA menggunakan teknologi EMA yang membangkitkan gelombang langsung di permukaan material secara elektromagnetis, sehingga tidak membutuhkan kontak fisik langsung maupun media perangkai. Selain itu, UT-3K-EMA mampu mengukur melalui lapisan non-konduktif tipis seperti cat, yang seringkali menjadi kendala bagi perangkat konvensional.
Apakah alat ini bisa digunakan untuk mengukur ketebalan kaca laminasi?
Ya, bisa. NOVOTEST UT-3K-EMA dapat mengukur ketebalan total kaca laminasi. Dengan memanfaatkan mode pengukuran tertentu, alat ini mampu membedakan pantulan dari lapisan interlayer PVB, sehingga memberikan hasil ketebalan total yang akurat. Pastikan untuk memilih pengaturan kecepatan ultrasonik yang sesuai, karena karakteristik akustik kaca laminasi sedikit berbeda dengan kaca monolitik.
Bagaimana cara merawat NOVOTEST UT-3K-EMA agar tetap akurat?
Perawatan utama meliputi: selalu bersihkan muka probe dari debu menggunakan kain mikrofiber setelah digunakan; simpan alat di dalam hardcase di lingkungan yang kering dan bersuhu ruang; hindari benturan pada probe; lakukan kalibrasi ulang menggunakan block referensi setiap kali akan menggunakan alat di lingkungan yang berbeda; dan bawa alat ke distributor resmi seperti CV. Java Multi Mandiri untuk kalibrasi dan servis menyeluruh minimal setiap 6 bulan sekali.
Standar apa yang relevan untuk pengukuran ketebalan kaca di Indonesia?
Di Indonesia, standar yang berlaku adalah SNI 15-0047-2005 untuk kaca lembaran dan SNI 15-1326-2005 untuk kaca pengaman kendaraan bermotor. Secara internasional, ASTM C1036 dan C1172 sering diacu untuk kaca datar dan kaca laminated, sementara ISO 3537 khusus membahas uji ketebalan kaca safety. Metode pengukuran umumnya mengikuti prinsip dalam ASTM E797 yang dapat diadaptasi untuk teknologi EMA.
Rekomendasi Ultrasonic Thickness Meter
Referensi
- Badan Standardisasi Nasional. (2005). SNI 15-0047-2005: Kaca Lembaran. Jakarta: BSN.
- Badan Standardisasi Nasional. (2005). SNI 15-1326-2005: Kaca Pengaman untuk Kendaraan Bermotor. Jakarta: BSN.
- ASTM International. (2016). ASTM C1036-16: Standard Specification for Flat Glass. West Conshohocken, PA: ASTM.
- ASTM International. (2017). ASTM E797-17: Standard Practice for Measuring Thickness by Manual Pulse-Echo Ultrasonic Contact Method. West Conshohocken, PA: ASTM.
- International Organization for Standardization. (2016). ISO 3537: Road vehicles — Safety glazing materials — Test methods for thickness. Geneva: ISO.
