Mengapa Temper Back Effect pada Camshaft? Cara Deteksi dengan NOVOTEST T‑D2 BT

Camshaft yang retak atau mengalami keausan dini sebelum mencapai umur pakai desainnya merupakan mimpi buruk bagi insinyur otomotif. Kegagalan komponen vital ini tidak hanya menyebabkan kerusakan mesin katastropik, tetapi juga memicu klaim garansi masif dan merusak reputasi pabrikan. Meskipun proses induction hardening telah lama menjadi standar untuk meningkatkan ketahanan aus lobe camshaft, terdapat fenomena tersembunyi yang sering kali menjadi akar masalah: temper back effect. Fenomena ini terjadi ketika lobe yang telah melalui proses pengerasan mengalami pelunakan tidak diinginkan akibat paparan panas dari proses pengerasan lobe di dekatnya. Tanpa metode deteksi yang tepat, titik lemah ini dapat lolos dari inspeksi kualitas konvensional, meninggalkan bom waktu dalam setiap mesin yang diproduksi. Untuk mengatasi tantangan ini, adopsi alat uji kekerasan portabel berbasis standar ASTM A956 seperti NOVOTEST T‑D2 BT menjadi krusial guna mengidentifikasi variasi kekerasan lokal secara cepat dan non-destruktif.

1. Apa Itu Temper Back Effect pada Camshaft?
2. Penyebab Temper Back Effect pada Proses Induction Hardening
3. Dampak Terhadap Kualitas Camshaft dan Industri Manufaktur
4. Cara Mendeteksi dan Mencegah Temper Back Effect
5. Peran Alat Uji Kekerasan Leeb dalam Solusi: NOVOTEST T-D2 BT
6. Studi Kasus: Deteksi Dini Temper Back Effect di Lini Produksi
7. Kesimpulan
8. FAQ
   1. Apa perbedaan temper back dengan over‑tempering?
   2. Apakah NOVOTEST T-D2 BT dapat digunakan untuk semua tipe camshaft?
   3. Apakah pengukuran dengan metode Leeb sesuai untuk inspeksi penerimaan (incoming inspection) camshaft?
   4. Seberapa cepat satu siklus pengukuran menggunakan NOVOTEST T-D2 BT?
   5. Bagaimana cara mengkalibrasi NOVOTEST T-D2 BT agar sesuai ASTM A956?
9. References

Apa Itu Temper Back Effect pada Camshaft?

Temper back effect merupakan fenomena metalurgi berupa penurunan kekerasan lokal yang tidak diinginkan pada area yang sebelumnya telah dikeraskan. Dalam konteks manufaktur camshaft, fenomena ini muncul secara spesifik selama proses induction hardening berurutan pada lobe-lobe yang berdekatan. Ketika satu lobe menjalani siklus pemanasan dan pendinginan cepat (quenching), lobe tetangga yang telah selesai dikeraskan menerima konduksi panas dari proses tersebut. Paparan termal sekunder ini secara tidak sengaja memanaskan kembali (temper) area permukaan lobe yang seharusnya sudah mencapai kekerasan martensitik penuh.

Hasilnya adalah gradien kekerasan yang tidak seragam. Area yang terpapar panas konduksi ini mengalami kondisi overtempered, di mana struktur martensit mulai terurai menjadi struktur yang lebih lunak seperti troostite atau sorbite. Titik lunak inilah yang menjadi titik lemah struktural. Sangat penting untuk membedakan temper back dari fenomena under-hardening. Under-hardening terjadi karena kegagalan mencapai suhu austenisasi penuh sebelum quench, sehingga kekerasan tidak pernah tercapai dari awal. Sementara itu, temper back adalah degradasi kekerasan yang terjadi pasca-quenching. Standar ASTM A956 menyediakan kerangka kerja untuk uji kekerasan metode Leeb, yang sangat efektif untuk mendeteksi anomali kekerasan lokal semacam ini pada komponen dengan geometri kompleks seperti camshaft.

Penyebab Temper Back Effect pada Proses Induction Hardening

Beberapa faktor teknis dalam proses induction hardening berkontribusi secara langsung terhadap munculnya temper back effect pada camshaft. Memahami akar penyebab ini adalah langkah pertama untuk mengendalikan kualitas.

1. Geometri Camshaft dan Jarak Antar Lobe: Desain camshaft modern cenderung kompak dengan jarak antar lobe yang sangat rapat untuk efisiensi ruang mesin. Jarak yang minimal ini menciptakan jalur konduksi termal yang pendek, sehingga panas dari satu siklus hardening dengan mudah merambat ke lobe di sebelahnya.
2. Urutan Proses Hardening: Urutan pemanasan memainkan peran kritis. Umumnya, lobe yang dikeraskan lebih dahulu akan mengalami penurunan kekerasan terbesar karena menerima eksposur panas berulang kali dari pengerasan lobe-lobe berikutnya. Lobe yang terakhir dikeraskan seringkali menunjukkan profil kekerasan yang lebih tinggi dan lebih seragam.
3. Parameter Proses Pemanasan Induksi: Pengaturan yang tidak optimal pada frekuensi, power density, dan durasi pemanasan untuk setiap lobe memperparah masalah. Pemanasan yang terlalu lama atau daya yang berlebihan pada satu lobe menghasilkan heat affected zone yang lebih luas, meningkatkan risiko melunakkan area di sekitarnya.
4. Kesalahan Peletakan Koil Induksi: Koil yang tidak sejajar sempurna akan menghasilkan heating pattern yang asimetris. Hal ini tidak hanya memengaruhi lobe yang sedang diproses, tetapi juga menciptakan distribusi panas yang tidak terprediksi pada lobe yang sudah jadi.
5. Mekanisme Tegangan Sisa (Residual Stress): Siklus termal yang berulang tidak hanya melunakkan material tetapi juga menciptakan distribusi tegangan sisa yang kompleks. Area yang mengalami temper back seringkali memiliki tegangan tarik residual, yang jika dikombinasikan dengan beban operasional, secara signifikan meningkatkan kerentanan terhadap retak (cracking).

Dampak Terhadap Kualitas Camshaft dan Industri Manufaktur

Konsekuensi dari temper back effect melampaui sekadar variasi data pada laporan inspeksi; dampaknya sangat nyata terhadap performa komponen dan biaya bisnis secara keseluruhan.

• Kegagalan Mekanik Dini: Lobe camshaft dengan titik lunah lokal akan mengalami keausan prematur (premature wear) saat berinteraksi dengan lifter atau roller follower. Dalam kondisi terburuk, kombinasi beban siklik dan tegangan sisa dapat menginisiasi retak mikro yang berujung pada patah fatik, menyebabkan kegagalan total valve train.
• Risiko Cracking: Area overtempered seringkali menjadi lokasi inisiasi retak. Ketika retak ini merambat, dapat menyebabkan lobe patah dan masuk ke dalam sistem pelumasan mesin, mengakibatkan kerusakan domino yang sangat mahal.
• Kerugian Finansial dan Reputasi: Bagi pabrikan, masalah kualitas semacam ini berujung pada biaya garansi yang membengkak, program recall, dan hilangnya kepercayaan dari konsumen serta produsen OEM. Standar kualitas yang diterapkan industri otomotif sangat ketat, dan kegagalan memenuhi persyaratan dapat mengakibatkan pemutusan kontrak pasokan.

Oleh karena itu, inspeksi kualitas yang andal bukan lagi sekadar opsi, melainkan keharusan untuk memitigasi risiko-risiko tersebut sejak dini di lantai produksi.

Cara Mendeteksi dan Mencegah Temper Back Effect

Mendeteksi temper back effect secara efektif membutuhkan pergeseran paradigma dari sekadar inspeksi akhir dengan metode sampling destruktif menuju pemantauan proses yang komprehensif.

Pencegahan melalui Desain Proses:
Langkah preventif tetap menjadi strategi terbaik. Simulasi termal menggunakan Finite Element Analysis (FEA) memungkinkan insinyur untuk memprediksi profil suhu dan kekerasan sebelum proses produksi berjalan. Berdasarkan simulasi, kita dapat mengoptimalkan urutan hardening—misalnya, menggunakan dua koil induksi yang bekerja secara bergantian untuk mempercepat siklus dan mengurangi akumulasi panas, atau menambahkan cooling jacket di antara lobe. Pemantauan in-line secara 100% dengan alat uji kekerasan portabel menjadi kunci untuk memberikan umpan balik langsung ke kontrol proses, menciptakan sistem loop tertutup yang memastikan setiap camshaft memenuhi spesifikasi.

Peran Alat Uji Kekerasan Leeb dalam Solusi: NOVOTEST T-D2 BT

Di sinilah Alat Uji Kekerasan Leeb NOVOTEST T‑D2 BT menunjukkan keunggulannya sebagai solusi inspeksi yang presisi dan efisien. Dirancang sesuai dengan standar ASTM A956, perangkat portabel ini secara fundamental mengubah cara kita mendeteksi temper back effect pada camshaft.

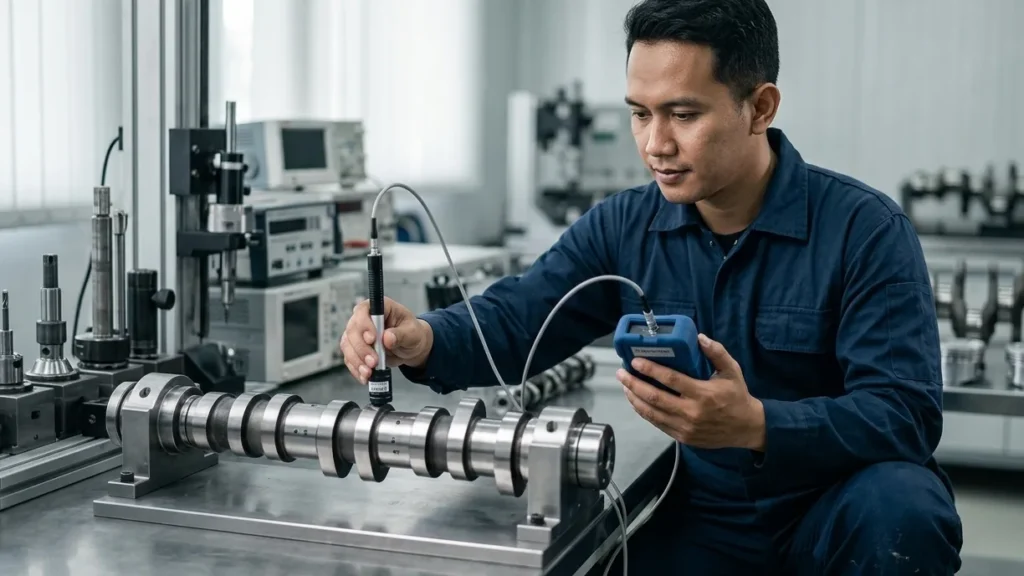

Dengan menggunakan probe tipe D standar yang memiliki energi impact rendah, NOVOTEST T‑D2 BT mampu mengeksekusi pengukuran dengan cepat tanpa merusak komponen. Alat ini memungkinkan operator untuk melakukan pemetaan kekerasan (hardness mapping) secara detail pada setiap lobe camshaft dalam hitungan detik saja. Setiap titik pengukuran yang menunjukkan penurunan kekerasan, misalnya dari 58 HRC menjadi 44 HRC pada area yang terimbas temper back, dapat langsung teridentifikasi di layar LCD yang kontras. Basis data material internalnya yang komprehensif, mencakup berbagai jenis baja karbon dan paduan, menjamin akurasi pengukuran. Fitur konektivitas Bluetooth-nya memungkinkan transfer data secara nirkabel ke sistem QC terintegrasi, memastikan ketertelusuran (traceability) penuh untuk setiap komponen. Alat ini memungkinkan pengujian produk dalam jumlah besar dengan persiapan permukaan minimal, menjadikannya ideal untuk inspeksi 100% di lantai produksi yang sibuk.

Studi Kasus: Deteksi Dini Temper Back Effect di Lini Produksi

Sebuah pabrik manufaktur camshaft skala menengah menghadapi lonjakan tingkat klaim garansi akibat keretakan di lobe 1 dan lobe 3. Metode inspeksi kualitas mereka sebelumnya mengandalkan uji destruktif mikro-Vickers pada 2 dari 40 camshaft per lot. Tingkat sampel yang kecil ini seringkali meloloskan camshaft dengan temper back effect yang parah.

Manajemen memutuskan untuk mengimplementasikan NOVOTEST T‑D2 BT sebagai alat inspeksi 100% pada semua camshaft langsung setelah proses induction hardening. Tim QA menstandardisasi pengukuran pada 8 titik radial di setiap lobe.
Hasil pemetaan kekerasan mengungkapkan pola yang konsisten: kekerasan pada nose lobe 1 dan 3 selalu 15-25 HRC lebih rendah dibandingkan spesifikasi, sementara lobe 2 dan 4 yang dikeraskan terakhir selalu berada dalam batas toleransi. Data ini adalah bukti nyata dari temper back effect akibat urutan hardening.

Berbekal data kuantitatif ini, tim proses melakukan tindakan korektif: membalik urutan hardening dan menambahkan jeda quenching selama 2 detik untuk pendinginan inter-pass. Hasilnya dramatis. Tingkat penolakan turun dari 8% menjadi hanya 0,2% dalam satu bulan. Pengembalian investasi (ROI) dari perangkat ini tercapai dalam waktu kurang dari tiga bulan, hanya dari penghematan biaya material dan garansi. Kasus ini membuktikan bahwa alat uji portabel yang tepat tidak hanya mendeteksi cacat, tetapi juga memberdayakan perbaikan proses.

Kesimpulan

Temper back effect adalah ancaman laten dalam proses induction hardening camshaft yang seringkali tidak terdeteksi oleh metode inspeksi konvensional. Fenomena ini menciptakan titik lunak yang berisiko tinggi terhadap keausan dini dan retak fatik, yang berujung pada kegagalan mesin dan kerugian finansial signifikan bagi produsen. Mengandalkan uji destruktif sampling tidak lagi memadai untuk memenuhi tuntutan standar kualitas industri otomotif modern.

Alat Uji Kekerasan Leeb NOVOTEST T‑D2 BT menawarkan solusi deteksi yang akurat, cepat, dan non-destruktif. Kemampuannya untuk melakukan pemetaan kekerasan portabel sesuai standar ASTM A956 memungkinkan inspeksi 100% komponen secara efisien di lantai produksi. Data yang dihasilkan tidak hanya berfungsi sebagai alat sortir produk cacat, tetapi juga sebagai dasar kuat untuk optimasi proses hardening. Mengadopsi teknologi ini adalah langkah strategis untuk mengurangi biaya kualitas, meningkatkan keandalan produk, dan memperkuat posisi kompetitif di pasar otomotif.

Untuk mendukung proses pengujian dan memastikan kualitas produk Anda, CV. Java Multi Mandiri hadir sebagai mitra strategis. Sebagai supplier dan distributor resmi berbagai alat ukur dan alat uji industri di Indonesia, mereka menyediakan produk-produk berkualitas tinggi dari merek-merek terpercaya untuk memenuhi kebutuhan inspeksi Anda. Dapatkan informasi lebih lanjut dan konsultasikan kebutuhan spesifik perusahaan Anda untuk pengadaan alat uji kekerasan yang tepat.

FAQ

Apa perbedaan temper back dengan over‑tempering?

Over-tempering secara umum adalah proses pemanasan ulang yang disengaja pada suhu yang terlalu tinggi atau durasi yang terlalu lama setelah quenching, yang menyebabkan seluruh komponen atau area yang luas menjadi lebih lunak dari target. Sementara itu, temper back adalah fenomena yang jauh lebih terlokalisasi dan tidak disengaja. Ini terjadi sebagai efek samping dari konduksi panas selama proses hardening berurutan pada area yang berdekatan, menciptakan zona lunak yang sangat spesifik pada komponen yang sudah jadi.

Apakah NOVOTEST T-D2 BT dapat digunakan untuk semua tipe camshaft?

Ya, NOVOTEST T‑D2 BT dapat digunakan untuk hampir semua tipe camshaft logam, termasuk camshaft dari baja karbon, baja paduan rendah, dan tool steel, selama massa komponen cukup untuk ditopang dengan baik selama pengujian. Kunci keberhasilannya adalah memastikan permukaan yang akan diuji dipreparasi dengan baik (tingkat kekasaran yang dipersyaratkan oleh probe tipe D) dan camshaft dijepit dengan rigid untuk menghindari getaran yang dapat memengaruhi hasil pengukuran.

Apakah pengukuran dengan metode Leeb sesuai untuk inspeksi penerimaan (incoming inspection) camshaft?

Sangat sesuai. Metode Leeb, yang menjadi dasar NOVOTEST T‑D2 BT, diakui oleh standar internasional ASTM A956. Untuk inspeksi penerimaan (incoming inspection), alat ini menawarkan keunggulan luar biasa karena portabilitas dan kecepatan pengukurannya. Tim QC dapat memverifikasi kekerasan camshaft dari pemasok secara langsung di area penerimaan barang tanpa perlu memotong sampel, memungkinkan pengambilan keputusan cepat apakah suatu lot diterima atau ditolak berdasarkan data kekerasan yang akurat.

Seberapa cepat satu siklus pengukuran menggunakan NOVOTEST T-D2 BT?

Satu siklus pengukuran tunggal sangatlah cepat, berlangsung hanya dalam 2-3 detik setelah probe diletakkan pada permukaan material. Fase yang paling memakan waktu dalam inspeksi adalah persiapan permukaan, jika diperlukan, dan pemosisian alat pada titik ukur. Untuk pemetaan 8 titik pada satu lobe, seorang operator terlatih dapat menyelesaikan pengambilan seluruh data dalam waktu kurang dari satu menit.

Bagaimana cara mengkalibrasi NOVOTEST T-D2 BT agar sesuai ASTM A956?

Proses kalibrasi NOVOTEST T‑D2 BT dirancang sederhana dan mudah diikuti. Perangkat ini dilengkapi dengan blok kalibrasi standar yang memiliki nilai kekerasan terverifikasi. Untuk memulai kalibrasi, operator masuk ke mode kalibrasi pada menu alat. Kemudian, lakukan beberapa kali pengukuran pada blok kalibrasi tersebut. Perangkat secara otomatis akan menghitung nilai koreksi dan menyesuaikan diri untuk memastikan semua pengukuran selanjutnya tertelusur ke standar kekerasan yang berlaku, sesuai dengan protokol yang digariskan dalam ASTM A956.

Rekomendasi Hardness Tester

References

1. ASTM International. (n.d.). ASTM A956/A956M-22: Standard Test Method for Leeb Hardness Testing of Steel Products.
2. Thelning, K.-E. (1984). Steel and its Heat Treatment (2nd ed.). Butterworth-Heinemann.
3. Rudnev, V., Loveless, D., Cook, R., & Black, M. (2003). Handbook of Induction Heating. Marcel Dekker, Inc.
4. Davis, J. R. (Ed.). (2002). Surface Hardening of Steels: Understanding the Basics. ASM International.
5. Novikov, V. (2019). Non-Destructive Testing Methods for Detection of Heat Treatment Defects. IOP Conference Series: Materials Science and Engineering, 537(2), 022028.
