Bagaimana Mendeteksi Grinding Burn pada Gear? Panduan dengan Leeb NOVOTEST T-D2 BT

Studi kegagalan komponen transmisi mengungkapkan fakta mengejutkan: hampir 70% kegagalan prematur pada gigi gear bermula dari cacat mikro yang tidak terdeteksi secara visual. Salah satu ancaman paling destruktif dan tersembunyi dalam proses finishing gear adalah grinding burn. Cacat termal ini mengubah struktur mikro material secara permanen, menciptakan zona lemah yang menjadi titik awal retakan dan patah gigi di kemudian hari. Bagi profesional manufaktur dan insinyur kualitas, mendeteksi anomali ini bukan sekadar prosedur — melainkan keharusan untuk menjamin keandalan transmisi dan keselamatan pengguna akhir. Metode pengujian kekerasan portabel berbasis standar ASTM A956 menawarkan solusi praktis untuk inspeksi langsung di lantai produksi. Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT hadir sebagai instrumen andal yang memungkinkan identifikasi zona temper-softened dan re-hardened secara akurat dan non-destruktif. Artikel ini menyajikan panduan langkah demi langkah untuk mengintegrasikan metode Leeb dalam kontrol kualitas grinding gear, mencegah klaim garansi, dan mengamankan reputasi manufaktur.

1. Apa Itu Grinding Burn pada Gear?
2. Penyebab Grinding Burn pada Proses Grinding Gear
3. Dampak Grinding Burn terhadap Performa Gear dan Transmisi
4. Cara Mendeteksi Grinding Burn dengan Metode Leeb (ASTM A956) dan Panduan Langkah-Langkah
5. Peran Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT dalam Kontrol Kualitas Grinding Gear
6. Studi Kasus: Bagaimana Deteksi Dini Grinding Burn Mencegah Kegagalan Transmisi
7. Kesimpulan
8. FAQ
   1. Apakah grinding burn selalu bisa dilihat dengan mata telanjang?
   2. Berapa kisaran harga alat uji kekerasan Leeb NOVOTEST T-D2 BT?
   3. Apakah metode Leeb bisa digunakan untuk semua jenis dan ukuran gear?
   4. Berapa lama waktu yang dibutuhkan untuk mengukur satu titik?
   5. Apakah operator perlu pelatihan khusus untuk menggunakan alat ini?
9. References

Apa Itu Grinding Burn pada Gear?

Grinding burn merupakan fenomena kerusakan termal yang terjadi pada permukaan material selama proses penggerindaan (grinding). Energi gesekan tinggi antara batu gerinda dan permukaan gear mengkonversi energi mekanik menjadi panas secara intensif. Ketika suhu lokal melampaui temperatur transformasi fasa material, struktur mikro baja mengalami perubahan permanen yang tidak diinginkan. Dua jenis zona kerusakan terbentuk secara simultan. Pertama, zona temper-softened, di mana panas berlebih menyebabkan martensit temper menjadi over-tempered, menghasilkan penurunan kekerasan signifikan yang menciptakan titik lunak berbahaya. Kedua, zona re-hardened, di mana permukaan yang mengalami pemanasan ekstrem dan pendinginan cepat oleh coolant membentuk lapisan martensit tak-temper (untempered martensite) yang sangat keras namun getas.

Karakteristik visual grinding burn seringkali tidak kasat mata atau hanya meninggalkan jejak oksidasi berwarna kebiruan (blue burn) yang kerap terhapus selama proses pembersihan pasca-grinding. Sifat tersembunyi inilah yang membuat cacat ini sangat berbahaya — gear tampak sempurna secara visual namun menyimpan potensi kegagalan struktural. Perubahan metalurgi ini secara langsung mendegradasi sifat mekanik material, termasuk ketahanan lelah (fatigue resistance), ketahanan aus, dan kapasitas beban kontak pada profil gigi. Inspeksi berbasis pengukuran kekerasan menjadi metode kritis untuk mengungkap cacat yang tidak terlihat ini.

Penyebab Grinding Burn pada Proses Grinding Gear

Kemunculan grinding burn di lantai produksi dipicu oleh interaksi kompleks beberapa faktor operasional. Parameter pemotongan yang agresif menjadi penyebab utama — kecepatan putar batu gerinda (wheel speed) yang terlalu tinggi, laju pemakanan (feed rate) berlebihan, dan kedalaman potong (depth of cut) yang tidak terkendali secara kolektif menghasilkan akumulasi panas melebihi kapasitas disipasi sistem. Kondisi batu gerinda memainkan peran kritis. Batu gerinda yang mengalami keausan, tumpul, atau tidak menjalani proses dressing secara berkala kehilangan kemampuan memotongnya, mengubah aksi grinding dari shearing menjadi rubbing dan ploughing yang menghasilkan friksi berlebih.

Sistem pendinginan (coolant) yang tidak memadai memperparah situasi. Aliran coolant yang terhambat oleh tatal, nozzle yang tidak terarah tepat ke zona kontak, atau pemilihan jenis coolant dengan kapasitas pendinginan rendah gagal mengekstraksi panas dari permukaan gear secara efektif. Karakteristik material gear turut menentukan kerentanan terhadap grinding burn. Baja paduan tinggi dengan kandungan karbon dan elemen paduan seperti kromium, nikel, dan molibdenum memiliki konduktivitas termal lebih rendah dan sensitivitas lebih tinggi terhadap kerusakan termal. Kesalahan operator dan kurangnya pemantauan parameter secara real-time memperkuat variabilitas proses, terutama pada operasi grinding manual atau semi-otomatis di mana konsistensi sulit dijaga.

Dampak Grinding Burn terhadap Performa Gear dan Transmisi

Konsekuensi grinding burn yang tidak terdeteksi merambat secara progresif dari kerusakan mikro hingga kegagalan sistemik. Penurunan kekerasan lokal pada zona tempered menciptakan titik lemah yang mengalami keausan prematur dan deformasi plastis di bawah beban kontak, mengubah profil gigi gear dan mengganggu kelancaran transmisi daya. Zona re-hardened yang getas menjadi lokasi inisiasi retak mikro (microcracking) di bawah tegangan siklik. Retakan ini berkembang menjadi retak lelah (fatigue crack) yang menjalar melalui penampang gigi, berujung pada patah gigi mendadak tanpa peringatan dini.

Risiko kegagalan transmisi total membawa dampak keselamatan serius, terutama pada aplikasi otomotif, dirgantara, dan alat berat di mana integritas sistem penggerak menjadi kritis. Kecelakaan akibat kegagalan gigi gear dapat menimbulkan korban jiwa dan tuntutan hukum. Dari perspektif bisnis, grinding burn memicu gelombang klaim garansi dari pelanggan yang menemukan keausan abnormal atau patah gigi dalam periode operasi singkat. Biaya penggantian komponen, investigasi kegagalan, dan kerusakan reputasi pabrikan jauh melampaui biaya implementasi sistem deteksi. Penerapan kontrol kualitas berbasis standar ASTM A956 merupakan investasi strategis untuk meminimalkan eksposur risiko ini melalui deteksi dini yang konsisten.

Cara Mendeteksi Grinding Burn dengan Metode Leeb (ASTM A956) dan Panduan Langkah-Langkah

Metode Leeb yang terstandarisasi dalam ASTM A956 menawarkan pendekatan praktis untuk mendeteksi grinding burn melalui pengukuran kekerasan portabel. Prinsip metode ini mengukur kecepatan rebound bola karbida tungsten yang ditembakkan ke permukaan material, mengkonversikannya menjadi nilai kekerasan dalam skala Leeb (HL) yang berkorelasi dengan skala konvensional seperti Vickers (HV) atau Rockwell (HRC). Variasi nilai kekerasan pada area tertentu dibandingkan baseline material sehat mengindikasikan keberadaan grinding burn.

Persiapan permukaan mengacu pada ketentuan ASTM A956. Bersihkan area gear yang akan diuji dari kontaminan, oli, dan lapisan oksida. Identifikasi zona kritis meliputi flank (sisi gigi), root fillet (radius transisi kaki gigi), dan area transisi gigi di mana konsentrasi tegangan maksimum terjadi. Permukaan dengan kekasaran berlebih perlu dipreparasi menggunakan batu abrasif halus atau amplas grit 400-600 untuk memenuhi persyaratan kekasaran maksimum alat uji Leeb.

Tabel berikut merangkum spesifikasi teknis yang relevan untuk pengukuran dengan probe D pada aplikasi gear:

Parameter Pengukuran	Spesifikasi dan Rekomendasi
Tipe Probe	Probe D (standar, cocok untuk geometri gear)
Energi Impak	11.5 N·mm
Diameter Indentor Bola	3.0 mm karbida tungsten
Rentang Pengukuran	170 – 960 HL (mencakup baja keras)
Kekasaran Permukaan Maks.	≤ 1.6 µm Ra (direkomendasikan)
Ketebalan Minimum Sampel	5 mm (untuk coupling rigid)
Massa Minimum Sampel	5 kg (untuk coupling rigid)
Jumlah Titik Ukur per Gigi	3 – 5 titik (flank, root, puncak)
Radius Minimum Permukaan	≥ 30 mm (cekung/cembung)

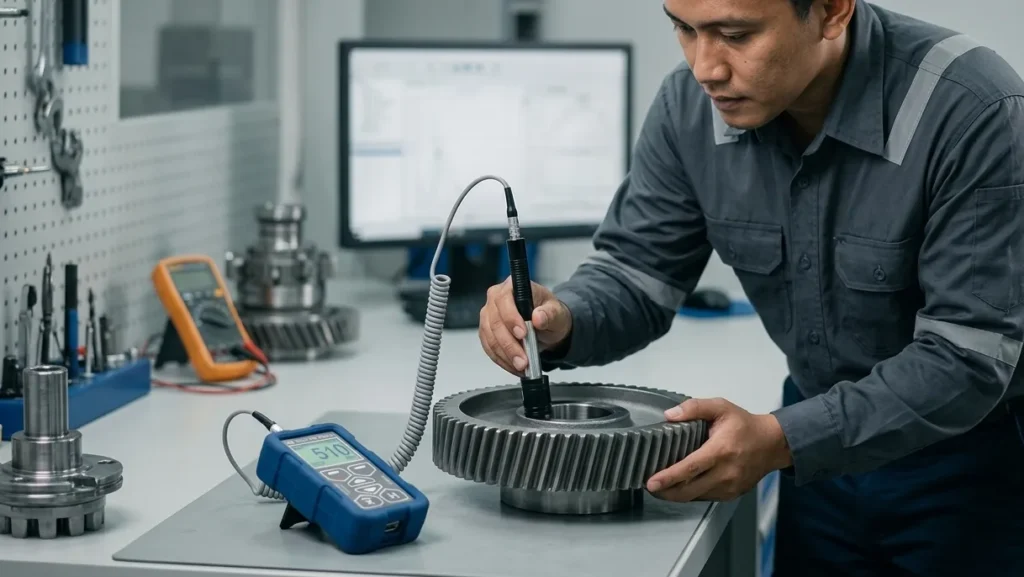

Langkah penggunaan Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT dimulai dengan kalibrasi menggunakan blok referensi standar yang disertakan. Pilih probe D yang ideal untuk permukaan gear dengan akses terbatas. Lakukan penempatan titik ukur minimal 3-5 titik per gigi secara sistematis pada zona-zona berpotensi grinding burn. Untuk gear helix atau spur, fokuskan pengukuran pada area working flank dekat root fillet. Catat setiap hasil pengukuran untuk pemetaan distribusi kekerasan.

Interpretasi hasil mengikuti logika sederhana: nilai kekerasan yang turun signifikan (≥ 2 HRC) dari baseline material sehat menunjukkan zona temper-softened, sementara lonjakan kekerasan (≥ 3 HRC) mengindikasikan zona re-hardened. Anomali ini menjadi sinyal kuat keberadaan grinding burn yang memerlukan investigasi lebih lanjut. Keunggulan metode Leeb dibandingkan nital etch atau difraksi sinar-X (XRD) terletak pada portabilitas tinggi, sifat non-destruktif, dan kemampuan memberikan hasil langsung di lapangan, menjadikannya ideal untuk inspeksi batch tanpa memperlambat aliran produksi.

Peran Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT dalam Kontrol Kualitas Grinding Gear

Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT dirancang untuk menjawab kebutuhan industri akan inspeksi grinding burn yang cepat, akurat, dan terintegrasi. Akurasi tinggi sesuai standar ASTM A956 menjamin reliabilitas hasil pengukuran yang dapat dipertanggungjawabkan dalam audit kualitas. Probe D yang disertakan memiliki geometri optimal untuk menjangkau permukaan gear dengan kontur kompleks, termasuk area root fillet yang sempit dan flank gigi yang melengkung.

Portabilitas dan konektivitas Bluetooth membedakan alat ini dari hardness tester konvensional. Inspeksi dapat dilakukan langsung di lantai produksi, pada gear berukuran besar atau yang masih terpasang di assembly, tanpa perlu memotong sampel atau memindahkan komponen ke laboratorium. Sifat non-destruktif metode Leeb menjaga integritas gear yang telah lolos inspeksi, menghilangkan pemborosan material akibat pengujian destruktif. Antarmuka perangkat mengedepankan kemudahan pengoperasian — operator produksi dapat menguasai penggunaannya tanpa memerlukan sertifikasi khusus, dengan hasil pengukuran yang tampil instan di layar kontras tinggi.

Fungsi penyimpanan data internal menjadi fondasi dokumentasi batch yang esensial. Setiap hasil pengukuran terekam dan dapat ditransfer ke PC untuk analisis statistik, pembuatan laporan kualitas, dan ketelusuran historis. Saat klaim garansi muncul, data kekerasan terdokumentasi menjadi bukti objektif bahwa gear telah melewati inspeksi grinding burn sebelum pengiriman. Perbandingan dengan metode hardness tester konvensional mempertegas nilai tambah NOVOTEST T-D2 BT: pengukuran lebih cepat (hanya beberapa detik per titik), mobilitas tinggi tanpa meja uji permanen, dan preparasi permukaan yang minimal, memotong waktu siklus inspeksi secara signifikan.

Studi Kasus: Bagaimana Deteksi Dini Grinding Burn Mencegah Kegagalan Transmisi

Sebuah pabrik manufaktur gear untuk transmisi kendaraan komersial menghadapi peningkatan klaim garansi yang mengkhawatirkan. Dalam periode enam bulan, tujuh kasus patah gigi pada final drive gear terjadi pada unit-unit yang beroperasi kurang dari 15.000 kilometer. Investigasi awal mengarah pada dugaan grinding burn, namun konfirmasi tertunda karena metode inspeksi visual dan sampling destruktif acak tidak mampu mendeteksi cacat secara komprehensif.

Tim kualitas kemudian mengimplementasikan inspeksi rutin menggunakan Leeb NOVOTEST T-D2 BT pada seluruh batch gear sebelum pengiriman. Pemetaan kekerasan sistematis mengidentifikasi zona penurunan kekerasan hingga 4 HRC pada root fillet gigi di 12% populasi produksi — area yang sebelumnya diinspeksi secara visual tanpa temuan. Gear dengan indikasi grinding burn langsung diisolasi untuk perbaikan parameter grinding. Dokumentasi digital hasil pengukuran memungkinkan analisis korelasi antara parameter mesin grinding dan kecenderungan grinding burn, mempercepat optimasi proses.

Hasil setelah tiga bulan implementasi menunjukkan penurunan reject internal sebesar 70% dan klaim garansi turun drastis menjadi nol pada periode yang sama. Perhitungan pengembalian investasi (ROI) menunjukkan penghematan biaya garansi tahunan melebihi biaya pengadaan alat dan pelatihan dalam waktu kurang dari empat bulan. Lebih dari sekadar angka finansial, kepercayaan pelanggan pulih dan kontrak pasokan jangka panjang berhasil diamankan. Studi kasus ini menegaskan bahwa deteksi dini grinding burn bukan hanya tentang kontrol kualitas — melainkan tentang keberlangsungan bisnis dan kemitraan dengan pelanggan.

Kesimpulan

Grinding burn merupakan cacat kritis yang mengancam integritas gear secara tersembunyi, berpotensi memicu keausan prematur, retak lelah, dan kegagalan transmisi mendadak. Mengendalikan fenomena ini menuntut pendekatan inspeksi yang melampaui pemeriksaan visual dan menjangkau perubahan metalurgi yang terjadi di bawah permukaan. Metode Leeb yang terstandarisasi dalam ASTM A956, diimplementasikan melalui Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT, menawarkan solusi cepat, akurat, dan portabel untuk mendeteksi zona grinding burn secara non-destruktif langsung di lantai produksi.

Penerapan kontrol kualitas berbasis pengukuran kekerasan yang konsisten memampukan produsen gear mencegah kegagalan transmisi, menghilangkan klaim garansi yang merugikan, dan menjaga reputasi sebagai pemasok komponen andal. Integrasi alat ini ke dalam sistem inspeksi batch bukan lagi opsi, melainkan kebutuhan strategis bagi industri manufaktur gear modern yang mengejar zero defect dan keunggulan kompetitif. Langkah proaktif mendeteksi grinding burn hari ini adalah investasi untuk keandalan transmisi masa depan.

Sebagai mitra strategis dalam pengadaan alat ukur dan pengujian, CV. Java Multi Mandiri menyediakan Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT dan berbagai instrumen pendukung kontrol kualitas untuk industri manufaktur. Pelajari lebih lanjut tentang komitmen perusahaan sebagai distributor resmi alat ukur melalui halaman CV. Java Multi Mandiri. Untuk mendiskusikan kebutuhan spesifik dan integrasi alat uji kekerasan ke dalam lini produksi perusahaan, silakan mengakses konsultasi kebutuhan perusahaan Anda.

FAQ

Apakah grinding burn selalu bisa dilihat dengan mata telanjang?

Tidak. Grinding burn seringkali tidak menunjukkan indikasi visual yang jelas. Zona terdampak dapat tertutup lapisan oksida tipis yang mudah terhapus selama proses pembersihan. Metode pengukuran kekerasan seperti Leeb diperlukan untuk mendeteksi perubahan metalurgi yang tidak kasat mata.

Berapa kisaran harga alat uji kekerasan Leeb NOVOTEST T-D2 BT?

Harga Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT bervariasi tergantung konfigurasi dan aksesori yang disertakan. Untuk informasi harga terkini dan penawaran terbaik sesuai kebutuhan pengadaan perusahaan, disarankan menghubungi distributor resmi secara langsung.

Apakah metode Leeb bisa digunakan untuk semua jenis dan ukuran gear?

Metode Leeb dengan probe D cocok untuk mayoritas gear industri dengan massa dan ketebalan yang memenuhi persyaratan minimum. Untuk gear berukuran sangat kecil atau memiliki profil gigi ekstrem, konsultasi dengan spesialis aplikasi diperlukan untuk memastikan akurasi pengukuran.

Berapa lama waktu yang dibutuhkan untuk mengukur satu titik?

Waktu pengukuran satu titik dengan NOVOTEST T-D2 BT berkisar antara 2 hingga 5 detik setelah probe ditempatkan. Termasuk waktu penempatan dan pencatatan, inspeksi satu gigi dengan 3-5 titik ukur memerlukan waktu kurang dari satu menit.

Apakah operator perlu pelatihan khusus untuk menggunakan alat ini?

Operator tidak memerlukan sertifikasi khusus. Antarmuka intuitif NOVOTEST T-D2 BT memungkinkan penguasaan cepat dalam waktu singkat. Pelatihan dasar tentang prinsip pengukuran, preparasi permukaan, dan interpretasi hasil direkomendasikan untuk memastikan keandalan data.

Rekomendasi Hardness Tester

References

1. ASTM International. (2022). ASTM A956/A956M-22: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM International.
2. Davis, J. R. (Ed.). (2005). Gear Materials, Properties, and Manufacture. Materials Park, OH: ASM International.
3. Malkin, S., & Guo, C. (2008). Grinding Technology: Theory and Applications of Machining with Abrasives (2nd ed.). New York, NY: Industrial Press.
4. Rowe, W. B. (2014). Principles of Modern Grinding Technology (2nd ed.). Oxford, UK: William Andrew Publishing.
5. Totten, G. E. (Ed.). (2017). Heat Treating and Surface Engineering of Gears. Materials Park, OH: ASM International.
