Kegagalan connecting rod bukan sekadar kerusakan komponen—ini adalah skenario bencana yang dapat menghancurkan seluruh blok mesin dalam hitungan detik. Kami di industri otomotif kerap menyaksikan kasus di mana small end connecting rod mengalami deformasi atau retak, bukan karena beban aksial berlebih, melainkan karena kekerasan material yang tidak sesuai spesifikasi. Ketika kekerasan small end berada di luar rentang toleransi, interference fit dengan bushing atau piston pin akan terganggu. Akibatnya, clearance berlebih memicu getaran dan keausan dini, sementara kekerasan yang terlalu tinggi membuat area tersebut getas dan rentan retak. Standar ASTM A956 mewajibkan prosedur uji kekerasan yang ketat untuk mencegah insiden ini, dan metodologi Leeb yang portabel menjadi solusi andal. Artikel ini mengupas tuntas langkah standar menguji kekerasan small end connecting rod menggunakan Leeb NOVOTEST T-D2 BT—sebuah perangkat yang kami rekomendasikan untuk memenuhi tuntutan akurasi dan kepatuhan di lapangan.
- Standar Industri untuk Uji Kekerasan Connecting Rod
- Persyaratan dan Scope Pengujian Small End Connecting Rod
- Metode Pengujian Kekerasan Leeb yang Diwajibkan
- Alat yang Direkomendasikan: NOVOTEST T-D2 BT
- Implementasi Pengujian di Lapangan
- Tantangan dan Solusi dalam Uji Kekerasan Connecting Rod
- Kesimpulan
- FAQ
- References
Standar Industri untuk Uji Kekerasan Connecting Rod
Setiap connecting rod yang dipasang pada mesin harus melewati proses verifikasi material yang ketat, dan standar ASTM A956 menjadi landasan utama kami dalam menerapkan metode uji kekerasan Leeb. Standar ini secara spesifik mengatur prosedur pengujian kekerasan material logam menggunakan metode pantul (rebound) dengan impact device, mencakup parameter alat, persiapan permukaan, serta kriteria pengambilan data yang valid. Tanpa kepatuhan terhadap standar ini, hasil pengukuran di lapangan tidak akan memiliki jejak audit yang dapat dipertanggungjawabkan.
Connecting rod memerlukan kontrol kekerasan yang ketat karena komponen ini bekerja di bawah beban dinamis dan termal tinggi. Small end, sebagai titik penghubung dengan piston pin, mengalami tegangan multiaksial yang kompleks. ASTM A956 memberikan kerangka kerja yang jelas: alat uji harus terkalibrasi, operator harus memahami pengaruh massa dan kekakuan benda uji, serta jumlah indentasi minimum harus dipenuhi untuk mendapatkan nilai rata-rata yang representatif. Standar ini juga menegaskan bahwa geometri komponen tidak boleh mengabaikan prinsip dasar pengukuran rebound.
Kaitan antara ASTM A956 dan keandalan interference fit di small end sangat langsung. Kekerasan material yang terkontrol memastikan bahwa bushing atau piston pin dapat dipasang dengan gaya tekan yang presisi. Jika kekerasan small end terlalu rendah, material akan terdeformasi saat proses pemasangan bushing, sehingga gaya cengkeram interference fit berkurang. Sebaliknya, kekerasan yang terlalu tinggi menghilangkan kemampuan material untuk sedikit melentur, yang pada akhirnya meningkatkan risiko retak mikro di sekitar lubang small end.
Persyaratan dan Scope Pengujian Small End Connecting Rod
Kami menerapkan scope pengujian yang ketat pada small end connecting rod karena area inilah yang menjadi titik kritis interferensi. Material connecting rod umumnya berupa baja tempa paduan rendah atau baja karbon sedang yang telah melalui proses perlakuan panas. Produsen mesin biasanya menetapkan rentang kekerasan spesifik, sering kali berada di kisaran 250–400 HBW atau ekuivalen dalam skala Leeb (HLD), tergantung pada desain dan beban operasional mesin. Persyaratan ini harus diverifikasi pada setiap batch untuk memastikan konsistensi.
Area small end menjadi sangat kritis karena harus mempertahankan dimensi presisi lubang penampangnya. Interference fit antara lubang small end dan bushing pin piston memerlukan kombinasi antara kekuatan dan ketangguhan material. Jika kekerasan small end tidak seragam, ekspansi termal saat mesin beroperasi akan memperparah ketidakstabilan dimensi, yang berujung pada ovality dan kebisingan mekanis. Oleh karena itu, scope pengujian harus mencakup evaluasi homogenitas di sekeliling small end.
Scope pengujian yang kami tetapkan meliputi tiga elemen utama. Pertama, posisi pengukuran: kami mengambil minimal lima titik indentasi di sekeliling perimeter small end untuk memetakan distribusi kekerasan. Kedua, jumlah titik: ASTM A956 mensyaratkan rata-rata dari beberapa pengukuran, dan kami merekomendasikan minimal tiga hingga lima indentasi per area pengukuran. Ketiga, kriteria keberterimaan: nilai rata-rata harus masuk dalam rentang yang ditentukan desain, dan standar deviasi antar titik pengukuran tidak boleh melebihi batas yang diizinkan, menandakan tidak ada soft spot atau hard spot yang terisolasi.
Metode Pengujian Kekerasan Leeb yang Diwajibkan
Metode Leeb bekerja dengan prinsip yang sederhana namun presisi: sebuah impact body dengan bola tungsten karbida ditembakkan ke permukaan material uji, lalu perangkat mengukur rasio kecepatan pantul (rebound) terhadap kecepatan awal tumbukan. Rasio ini dikonversi menjadi nilai kekerasan Leeb (HL). Semakin keras material, semakin tinggi energi pantulnya, dan nilai HL pun semakin besar. ASTM A956 mengadopsi metode ini karena kecepatan, portabilitas, dan kemampuannya menguji komponen yang sudah dirakit atau memiliki geometri kompleks.
Langkah persiapan permukaan merupakan tahap krusial yang sering kami lihat diabaikan di lapangan. Permukaan small end harus memiliki tingkat kekasaran (Ra) yang cukup halus, umumnya di bawah 2 mikrometer, untuk memastikan kontak yang konsisten antara impact body dan material uji. Kami menyarankan pembersihan area menggunakan amplas halus atau batu gerinda mini untuk menghilangkan lapisan oksida, bekas pemesinan kasar, atau kontaminasi oli. Permukaan yang terkontaminasi akan menyerap sebagian energi tumbukan, menghasilkan pembacaan kekerasan yang lebih rendah dari kondisi sebenarnya.
Prosedur pengukuran mengikuti langkah yang terstruktur. Operator mengarahkan probe secara tegak lurus terhadap permukaan small end yang telah dipreparasi. Perangkat kemudian mengeksekusi siklus tumbukan dan menampilkan nilai HLD secara instan. Kami mewajibkan operator untuk melakukan minimal tiga hingga lima indentasi di setiap titik yang direncanakan, kemudian menghitung rata-rata aritmatikanya. Setiap anomali pembacaan yang menyimpang terlalu jauh harus diselidiki, kemungkinan besar disebabkan oleh porositas, inklusi non-logam, atau dekarburisasi permukaan.
Pencatatan hasil uji merupakan aspek dokumentasi yang tak terpisahkan. Catatan harus mencakup identitas operator, tanggal dan waktu pengujian, nomor seri connecting rod, lokasi titik pengukuran, nilai individual setiap indentasi, nilai rata-rata, serta konversi ke skala kekerasan lain jika diperlukan. Pelaporan yang lengkap memberikan ketertelusuran untuk audit kualitas dan investigasi kegagalan. NOVOTEST T-D2 BT, yang akan kita bahas lebih detail, mempermudah proses ini dengan penyimpanan digital dan transfer data via Bluetooth.
Alat yang Direkomendasikan: NOVOTEST T-D2 BT
Kami merekomendasikan Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT sebagai perangkat andal yang menjawab semua tuntutan standar ASTM A956. Perangkat ini menggunakan probe Leeb tipe D yang merupakan konfigurasi universal untuk sebagian besar aplikasi baja dan logam non-ferrous. Dilengkapi dengan konektivitas Bluetooth, alat ini memungkinkan transfer data hasil pengukuran secara nirkabel ke PC atau perangkat seluler untuk dokumentasi dan analisis lebih lanjut tanpa kabel yang mengganggu mobilisasi di bengkel.
Keunggulan utama T-D2 BT terletak pada portabilitas dan akurasi tingginya. Bobotnya yang ringan dan desain genggam memungkinkan teknisi membawanya langsung ke area pemeriksaan tanpa perlu memindahkan connecting rod ke laboratorium statis. Fitur internalnya mencakup mode kalibrasi untuk berbagai logam dan paduan, serta kemampuan menguji produk dengan struktur kasar dan tidak seragam seperti coran dan tempa—teknologi yang sangat relevan untuk connecting rod hasil forging. Yang terpenting, alat ini tidak memerlukan keahlian khusus; antarmuka dan pengaturan operasinya sangat sederhana.
| Spesifikasi Utama | Deskripsi |
|---|---|
| Metode Pengujian | Leeb (sesuai ASTM A956) |
| Probe | Tipe D (standar, universal) |
| Material Uji | Baja paduan rendah, baja tahan karat, logam non-ferrous, coran, tempa |
| Konektivitas | Bluetooth untuk transfer data ke PC |
| Fitur Unggulan | Sensitivitas tinggi untuk material tidak seragam, mode kalibrasi multi-material, penyimpanan internal |
| Akurasi | Tinggi, dengan tampilan kontras tinggi untuk pembacaan langsung |
Kesesuaiannya untuk pengujian small end connecting rod sangat tinggi. Area small end yang relatif sempit dan permukaannya yang melengkung seringkali menjadi kendala bagi alat uji konvensional. Probe T-D2 BT yang kompak dapat diarahkan dengan presisi pada titik pengukuran spesifik tanpa memerlukan ruang kerja yang luas. Selama operator memastikan kontak yang stabil, geometri melengkung tidak lagi menjadi hambatan berarti, dan hasil pengukuran tetap dapat diandalkan.
Implementasi Pengujian di Lapangan
Saat kami turun ke lapangan, persiapan permukaan small end menjadi langkah pertama yang tidak bisa dikompromikan. Bersihkan area pengukuran dari gemuk, oli, atau serpihan karbon menggunakan solvent cleaner. Selanjutnya, kondisikan permukaan dengan gerinda tangan kecil berkecepatan rendah yang dilengkapi fiber disc grit halus. Tujuannya adalah menciptakan area datar berukuran kecil (spot face) yang bebas dari lapisan dekarburisasi atau bekas shot peening. Area selebar tiga kali diameter indentasi biasanya sudah mencukupi untuk memenuhi persyaratan kekasaran permukaan ASTM A956.

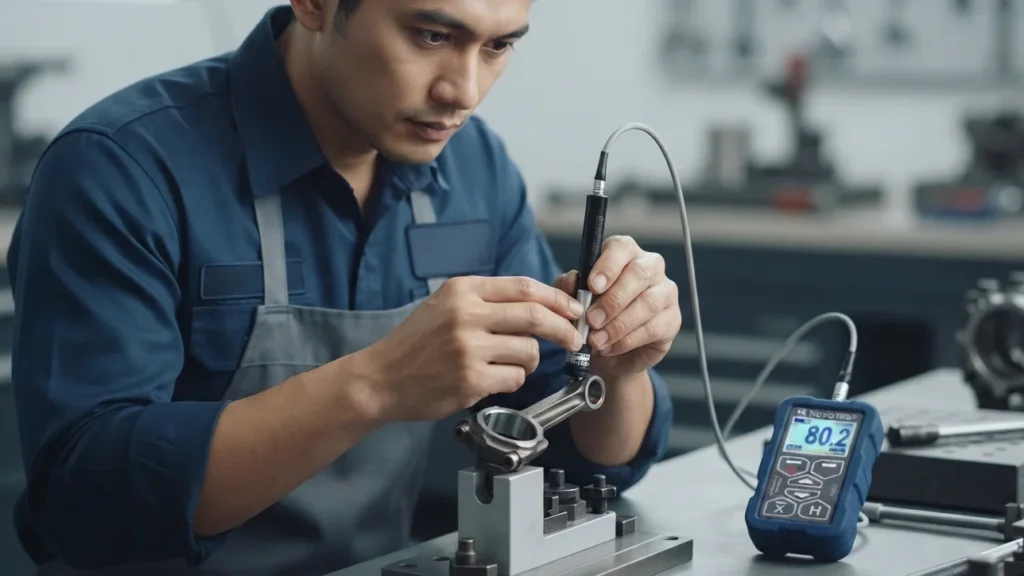

Teknik penempatan probe pada geometri melengkung small end memerlukan perhatian ekstra. Pegang probe dengan ibu jari dan telunjuk, lalu sandarkan cincin penyangga probe secara stabil pada permukaan yang sudah dipreparasi. Pastikan sumbu probe benar-benar tegak lurus terhadap garis singgung permukaan di titik kontak. Untuk geometri small end yang sempit, kami sering menggunakan jig penyangga kecil atau menopang tangan operator pada bagian connecting rod yang lebih stabil. Tekanan yang konsisten selama siklus tumbukan sangat kritis—probe tidak boleh bergeser atau miring.
Pengaturan alat NOVOTEST T-D2 BT kami lakukan dengan cepat. Pilih skala kekerasan yang diinginkan (misalnya HLD) dan arah tumbukan (vertikal ke bawah, horizontal, dll.) karena gravitasi memengaruhi kecepatan impact body. Alat ini memiliki kompensasi otomatis untuk arah tumbukan yang berbeda, sebuah fitur yang sangat membantu pada posisi pengukuran yang tidak lazim. Setelah pengaturan, operator menekan tombol lepas, dan dalam sekejap, nilai kekerasan muncul di layar kontras tinggi. Prosedur kami adalah melakukan lima indentasi per spot untuk mendapatkan rata-rata yang valid secara statistik.
Interpretasi hasil langsung dapat kami lakukan di layar perangkat. Bandingkan nilai rata-rata HLD dengan spesifikasi pabrikan mesin. Fitur konektivitas Bluetooth pada T-D2 BT memungkinkan kami mentransfer data ke spreadsheet di laptop untuk perhitungan standar deviasi dan pembuatan grafik kendali mutu. Jika satu titik menunjukkan penyimpangan signifikan, kami segera periksa kembali persiapan permukaan atau lakukan pengukuran tambahan di sekitar titik tersebut untuk mengkonfirmasi apakah itu anomali pengukuran atau masalah material yang nyata. Dokumentasi digital ini memperkuat ketelusuran dan mempercepat pelaporan inspeksi.
Tantangan dan Solusi dalam Uji Kekerasan Connecting Rod
Tantangan paling umum yang kami temui adalah akses terbatas pada small end connecting rod, terutama saat komponen masih terpasang pada sub-assembly. Pengaruh geometri yang melengkung dan ruang kerja yang sempit dapat membuat penempatan probe yang tegak lurus menjadi sulit. Solusi yang kami terapkan adalah menggunakan adaptor probe sudut atau, lebih praktisnya, melepas connecting rod dari rakitan untuk pengujian yang lebih terkontrol. Portabilitas T-D2 BT sangat membantu karena kami dapat membawa alat ke komponen, bukan sebaliknya.
Getaran dan posisi pengukuran yang tidak stabil menjadi sumber eror signifikan. Connecting rod yang tidak ditopang dengan baik akan ikut bergetar saat impact body menumbuk permukaan, menyerap energi tumbukan dan menghasilkan pembacaan yang lebih rendah. Kami selalu menempatkan connecting rod pada permukaan massa yang kokoh—seperti meja inspeksi granit atau blok baja besar—untuk meminimalkan efek redaman. Tangan operator yang memegang probe juga harus stabil; menggunakan sandaran lengan atau tripod mini dapat meningkatkan stabilitas secara dramatis.
Variabilitas akibat kekasaran permukaan seringkali mengecoh operator baru. Permukaan yang terlalu kasar akan memberikan nilai kekerasan yang lebih rendah dan tersebar. Kami menekankan kembali pentingnya preparasi spot face yang halus. Jika preparasi mekanis tidak memungkinkan, NOVOTEST T-D2 BT memiliki keunggulan dibandingkan alat Leeb generasi lama karena sensornya lebih toleran terhadap permukaan yang sedikit kurang sempurna. Namun, toleransi ini ada batasnya; verifikasi kekasaran dengan roughness comparator plate tetap kami rekomendasikan.
Verifikasi kalibrasi alat merupakan tindakan pencegahan yang rutin kami lakukan. Sebelum dan sesudah sesi pengujian, kami mengukur blok uji kekerasan yang tersertifikasi (certified test block) dengan nilai HLD yang diketahui. Jika hasil pengukuran pada blok uji berada di luar toleransi yang diizinkan, kami melakukan kalibrasi ulang pada alat. Perbandingan dengan metode uji kekerasan lain seperti Rockwell atau Brinell menggunakan tabel konversi ASTM E140 dapat dilakukan secara berkala untuk memvalidasi korelasi, terutama jika material memiliki karakteristik yang tidak lazim. Ini memastikan rantai kalibrasi tetap tidak terputus.
Kesimpulan
Kami menegaskan bahwa uji kekerasan small end connecting rod adalah langkah verifikasi kritis yang tidak boleh diabaikan dalam proses quality control dan investigasi kegagalan. Kekerasan yang sesuai spesifikasi adalah jaminan utama bagi integritas interference fit antara small end, bushing, dan piston pin. Setiap penyimpangan—baik berupa soft spot maupun hard spot—berpotensi memicu keausan dini, kebisingan, hingga kegagalan katastropik yang melubangi blok mesin. Metode Leeb sesuai standar ASTM A956 yang diimplementasikan dengan benar memberikan hasil akurat dan repeatable, menjadikannya prosedur wajib di bengkel dan lini inspeksi modern. Alat uji yang tepat merupakan fondasi dari hasil yang andal, dan NOVOTEST T-D2 BT kami nilai sebagai perangkat yang secara signifikan mempermudah penerapan standar ini di lingkungan kerja yang dinamis.
Untuk mendukung proses uji kekerasan connecting rod yang presisi dan sesuai standar, ketersediaan alat ukur yang andal menjadi keharusan. CV. Java Multi Mandiri hadir sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, menyediakan perangkat seperti Leeb NOVOTEST T-D2 BT yang telah terbukti memenuhi ketentuan ASTM A956. Kami berkomitmen menjadi mitra pengadaan terpercaya bagi kebutuhan alat uji kekerasan industri Anda. Pelajari lebih lanjut tentang visi dan pengalaman kami di halaman CV. Java Multi Mandiri, atau segera konsultasikan kebutuhan perusahaan Anda terkait perangkat uji kekerasan dan instrumen presisi lainnya. Tim kami siap membantu Anda memilih solusi terbaik untuk menjaga standar kualitas produksi.
FAQ
Apa penyebab utama kegagalan connecting rod?
Penyebab utama kegagalan connecting rod yang kami identifikasi seringkali multifaktor, namun masalah kekerasan material yang tidak sesuai pada small end menjadi akar yang paling sering terabaikan. Ketika kekerasan small end terlalu rendah, deformasi plastis pada area lubang pin menyebabkan hilangnya interference fit. Clearance yang timbul kemudian menciptakan beban impak berulang yang memicu fatik dan retakan. Sebaliknya, kekerasan yang terlalu tinggi membuat material getas dan tidak mampu menyerap energi tekanan pemasangan bushing, sehingga retak insidental langsung merambat dan menyebabkan patah total. Faktor lainnya mencakup pelumasan yang buruk dan beban lebih, tetapi verifikasi kekerasan adalah langkah preventif paling fundamental.
Mengapa metode Leeb dipilih untuk uji kekerasan connecting rod?
Metode Leeb dipilih karena menawarkan kombinasi portabilitas, kecepatan, dan non-destruktif yang tidak dapat disaingi oleh metode Rockwell atau Brinell konvensional untuk komponen dengan geometri kompleks seperti connecting rod. Metode ini memungkinkan kami melakukan pengujian langsung pada komponen tanpa harus memotong sampel, meninggalkan indentasi yang sangat dangkal dan tidak mengganggu integritas struktural part. Standar ASTM A956 yang mapan memberikan legitimasi dan prosedur terstandarisasi, sehingga hasil uji dapat dipertanggungjawabkan dalam audit. NOVOTEST T-D2 BT semakin memperkuat pilihan ini karena kemampuannya mengakomodasi struktur material tempa yang tidak seragam.
Berapa rentang kekerasan yang ideal untuk small end connecting rod?
Rentang kekerasan ideal untuk small end connecting rod sangat bergantung pada spesifikasi desain pabrikan mesin dan jenis material yang digunakan. Namun, secara umum kami mengobservasi bahwa untuk connecting rod baja tempa paduan rendah yang banyak digunakan di mesin otomotif, nilai kekerasan seringkali berada pada kisaran 250–400 HBW, atau ekuivalen sekitar 380–520 HLD pada skala Leeb tipe D. Beberapa desain performa tinggi mungkin mensyaratkan nilai yang lebih tinggi atau perlakuan panas spesifik di area small end. Kami selalu merekomendasikan untuk merujuk pada drawing teknik atau manual servis resmi dari pabrikan mesin sebagai acuan utama, bukan menggunakan asumsi umum.
Rekomendasi Hardness Tester
References
- ASTM International. (2022). ASTM A956-22: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM International.
- NoVotest. (n.d.). T-D2 BT Leeb Hardness Tester Product Datasheet. Novotest.
- Totten, G. E. (Ed.). (2006). Steel Heat Treatment: Metallurgy and Technologies. CRC Press.
- Callister, W. D., & Rethwisch, D. G. (2018). Materials Science and Engineering: An Introduction (10th ed.). Wiley.
- ASM International. (2002). ASM Handbook Volume 11: Failure Analysis and Prevention. ASM International.
