Bagaimana Mencegah Grinding Burn pada Gear? Solusi NOVOTEST T‑D2 BT

Bayangkan sebuah transmisi kendaraan berat tiba-tiba kehilangan daya di tengah operasi, bukan karena keausan alami, melainkan karena gigi gear patah tanpa peringatan. Insiden seperti ini seringkali berakar dari masalah tersembunyi yang sudah terbentuk sejak proses manufaktur: grinding burn. Pada gear case-carburized, fenomena ini adalah silent threat yang mengintai di balik kilau permukaan logam. Dampak finansialnya tidak main-main; beberapa lini produksi melaporkan tingkat scrap mencapai 15-30% akibat cacat ini, belum termasuk biaya downtime mesin, investigasi kegagalan, dan risiko klaim garansi yang menggerogoti margin keuntungan. Keterbatasan inspeksi visual menjadi celah berbahaya karena zona lunak atau zona pengerasan ulang seringkali tidak menunjukkan perubahan warna yang kasat mata. Di sinilah urgensi sebuah solusi deteksi dini yang presisi, cepat, dan tidak merusak menjadi krusial. Alat uji kekerasan portabel dengan metode Leeb muncul sebagai game changer, mentransformasi cara kita menjaga integritas komponen kritis dan mencegah kegagalan fatal sebelum terjadi.

1. Masalah Umum di Industri Gear: Grinding Burn
2. Penyebab Utama Grinding Burn pada Gear Case-Carburized
3. Risiko Jika Tidak Ditangani: Kegagalan Fatal pada Gear
4. Solusi yang Tersedia untuk Mencegah Grinding Burn
5. Perbandingan Pendekatan Solusi: Destructive vs. Non-Destructive
6. Rekomendasi Solusi Paling Efektif: Pengujian Kekerasan Portabel dengan Metode Leeb
7. Peran Alat Uji Kekerasan NOVOTEST T-D2 BT dalam Solusi
8. Kesimpulan
9. FAQ
   1. Apa sebenarnya grinding burn dan bagaimana pengaruhnya terhadap kekerasan permukaan?
   2. Mengapa metode Leeb lebih unggul untuk deteksi grinding burn dibandingkan eddy current?
   3. Apakah NOVOTEST T-D2 BT dapat digunakan langsung di lantai produksi tanpa pelatihan khusus?
   4. Bagaimana cara mempersiapkan permukaan gear sebelum pengujian agar hasilnya akurat sesuai standar?
10. References

Masalah Umum di Industri Gear: Grinding Bur/n

Grinding burn pada dasarnya adalah kerusakan termal yang menimpa lapisan permukaan material akibat panas berlebih yang timbul selama proses penggerindaan. Pada komponen gear yang telah melalui proses case-carburized, permukaannya memiliki lapisan keras tipis dengan kandungan karbon tinggi yang sangat rentan terhadap perubahan suhu ekstrem. Ketika panas gesekan menembus ambang batas tertentu, terjadi perubahan metalurgi yang dramatis. Dua bentuk kerusakan utama yang terbentuk adalah zona tempering (soft zone) dan zona pengerasan ulang (re-hardened zone).

Pada zona tempering, panas berlebih menurunkan kekerasan permukaan karena struktur martensit yang keras berubah menjadi troostite atau sorbite yang lebih lunak. Sebaliknya, jika suhu cukup tinggi untuk melampaui titik austenisasi ulang dan diikuti pendinginan cepat oleh coolant, terbentuk lapisan martensit baru yang sangat getas—inilah re-hardened zone. Masalahnya, karakteristik visual seperti oksidasi warna seringkali tidak muncul secara konsisten. Anda bisa memiliki permukaan gear yang tampak sempurna namun menyimpan zona lunak di area flank (sisi gigi) atau root (akar gigi) yang secara dramatis menurunkan umur lelah (fatigue life) hingga 50%. Cacat mikroskopis ini menciptakan titik awal retakan yang hanya menunggu beban operasional untuk berkembang menjadi kegagalan total.

Penyebab Utama Grinding Burn pada Gear Case-Carburized

Mengidentifikasi akar penyebab grinding burn adalah langkah fundamental untuk mencegahnya. Masalah ini hampir tidak pernah disebabkan oleh satu faktor tunggal, melainkan akumulasi dari ketidakstabilan proses penggerindaan. Berikut adalah penyebab utama yang harus Anda kendalikan di lantai produksi.

Parameter penggerindaan yang terlalu agresif menjadi pemicu paling umum. Feed rate yang terlalu tinggi atau depth of cut yang besar secara drastis meningkatkan energi gesekan yang dikonversi menjadi panas. Kecepatan batu gerinda yang tidak sesuai spesifikasi material juga memperburuk kondisi termal di zona kontak. Kondisi batu gerinda adalah faktor kedua yang kritis. Batu gerinda yang tumpul atau mengalami loading—di mana serpihan material mengisi pori-pori batu—tidak lagi memotong secara efisien, melainkan menggosok permukaan benda kerja, menghasilkan friksi dan suhu tinggi dengan cepat.

Selanjutnya, strategi pendinginan yang tidak efektif. Aliran coolant yang tidak memadai atau posisi nozzle yang tidak tepat sasaran pada zona kontak gerinda membuat panas tidak segera dievakuasi. Tantangan ini semakin besar pada gear dengan profil gigi yang kompleks, di mana akses coolant ke area flank dan root menjadi terbatas. Terakhir, distribusi tegangan sisa dari proses heat treatment sebelumnya juga berkontribusi. Jika proses karburasi dan quenching tidak menghasilkan distribusi austenit sisa yang homogen, area tertentu pada gear menjadi lebih rentan untuk bertransformasi secara metalurgi saat terkena tambahan panas dari proses gerinda, menciptakan titik panas (hot spot) insidental yang sulit diprediksi.

Risiko Jika Tidak Ditangani: Kegagalan Fatal pada Gear

Konsekuensi dari mengabaikan grinding burn bukanlah sekadar komponen reject, melainkan eskalasi menuju kegagalan operasional yang merugikan secara bisnis dan membahayakan keselamatan. Bayangkan skenario terburuk pada industri aerospace, di mana patahnya satu gigi gear di sistem aktuator flap pesawat bisa berujung pada kegagalan kontrol penerbangan.

Kegagalan prematur seperti spalling dan pitting pada permukaan gigi gear adalah sinyal awal. Spalling terjadi ketika retakan di bawah permukaan akibat re-hardened zone yang getas merambat dan mengelupaskan material, sedangkan pitting adalah lubang-lubang kecil akibat kelelahan material. Dalam hitungan jam operasi, cacat ini dapat bereskalasi menjadi patah gigi total yang menghentikan fungsi mesin secara mendadak. Industri otomotif menyimpan banyak contoh pahit, di mana recall massal harus dilakukan karena gear transmisi gagal dalam uji durability akibat soft zone yang tidak terdeteksi selama produksi. Biaya yang timbul mencakup pergantian komponen, logistik, dan kerusakan reputasi merek.

Biaya tidak langsung juga sangat besar. Downtime mesin produksi untuk investigasi dan perbaikan dapat menghentikan seluruh lini, sementara tuntutan garansi dari pelanggan menguras sumber daya finansial. Lebih dari itu, potensi bahaya keselamatan pada aplikasi kritis membuat grinding burn bukan sekadar masalah kualitas, melainkan ancaman nyata yang membutuhkan solusi pencegahan dan deteksi yang aman dan andal.

Solusi yang Tersedia untuk Mencegah Grinding Burn

Menangani grinding burn membutuhkan pendekatan dua arah—mencegah timbulnya panas berlebih selama proses dan mendeteksi kerusakan yang mungkin tetap terjadi. Dari sisi pencegahan proses, optimasi parameter penggerindaan adalah yang utama. Menggunakan batu gerinda Cubic Boron Nitride (CBN) yang memiliki konduktivitas termal tinggi membantu memotong lebih dingin dibanding batu gerinda konvensional. Penerapan sistem coolant high-pressure dengan optimized nozzle geometry memastikan fluida pendingin menjangkau zona kontak paling kritis dan mengevakuasi panas secara maksimal.

Dari sisi deteksi pasca-proses, Anda memiliki beberapa opsi pendekatan. Metode tradisional seperti nital etching menggunakan bahan kimia asam untuk menampakkan zona terdampak panas, namun prosedur ini destruktif, lambat, dan melibatkan bahan berbahaya. Di sisi lain, eddy current testing menawarkan inspeksi non-destructive yang cepat, tetapi sensitivitasnya terhadap variasi kekerasan mikro pada lapisan case-carburized seringkali terbatas, membutuhkan kalibrasi yang sangat kompleks.

Mencari solusi yang menawarkan deteksi cepat, non-destructive, dan traceable menjadi krusial untuk inspeksi rutin. Di sinilah pengujian kekerasan portabel dengan metode Leeb sesuai standar ASTM A956 masuk sebagai solusi yang menjawab tantangan tersebut. Metode ini memungkinkan Anda untuk memindai dan menganalisis perubahan kekerasan permukaan secara langsung, memberikan gambaran holistik tentang integritas gear tanpa merusak komponen.

Perbandingan Pendekatan Solusi: Destructive vs. Non-Destructive

Memilih metode deteksi yang tepat untuk lingkungan produksi harus mempertimbangkan kecepatan, akurasi, biaya, dan dampaknya terhadap komponen. Tabel berikut memberikan perbandingan langsung antara tiga pendekatan utama yang umum digunakan untuk mengidentifikasi grinding burn.

Nital etching, meskipun akurat untuk analisis laboratorium, tidak cocok untuk inspeksi 100% di lantai produksi karena sifatnya yang merusak dan memakan waktu. Eddy current lebih modern dan cepat, tetapi kompleksitas kalibrasinya tinggi. Portable Leeb hardness tester menawarkan keseimbangan optimal: non-destructive, memberikan nilai numerik aktual yang dapat diverifikasi, dan sangat portabel. Kepatuhan pada standar ASTM A956 menjamin akurasi dan pengulangan hasil pengukuran, menjadikan data yang dihasilkan siap untuk dokumentasi quality assurance dan sertifikasi pelanggan yang ketat.

Rekomendasi Solusi Paling Efektif: Pengujian Kekerasan Portabel dengan Metode Leeb

Pendekatan pengujian kekerasan portabel dengan metode Leeb adalah solusi terdepan saat ini untuk memerangi grinding burn secara proaktif. Mekanisme deteksinya sangat logis dan ilmiah. Anda menetapkan nilai kekerasan dasar (baseline) pada area gear yang dipastikan bebas dari grinding burn. Grinding burn menghasilkan anomali termal yang mengubah kekerasan lokal. Daerah yang mengalami tempering berubah menjadi soft zone, menghasilkan nilai HL (Leeb Hardness) yang lebih rendah dari baseline. Sebaliknya, daerah yang mengalami re-hardened zone menjadi sangat keras dan getas, terdeteksi dengan nilai HL yang jauh lebih tinggi dari baseline.

Keunggulan operasionalnya sangat menonjol. Anda dapat menerapkan teknik grid mapping pada gigi gear, melakukan serangkaian impact cepat di sepanjang flank dan root area untuk menciptakan peta kekerasan dua dimensi. Pola soft zone atau re-hardened zone yang khas akan langsung terlihat, memungkinkan isolasi area bermasalah dengan presisi. Dari segi biaya, metode ini unggul karena tidak memerlukan bahan habis pakai seperti cairan kimia. Operator dengan pelatihan minimal dapat melakukan pengukuran, dan hasilnya tersedia dalam hitungan detik di layar perangkat untuk keputusan pass atau fail secara instan. Yang terpenting, validitas metode ini diakui oleh standar internasional ASTM A956, sehingga laporan inspeksi Anda memiliki dasar teknik yang kuat dan diterima secara luas dalam dokumen inspeksi dan sertifikasi industri.

Peran Alat Uji Kekerasan NOVOTEST T-D2 BT dalam Solusi

Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT adalah manifestasi ideal dari solusi yang telah dijabarkan, dirancang untuk mengimplementasikan metode Leeb sesuai standar ASTM A956 dengan efisiensi tinggi. Perangkat ini sangat mudah digunakan dan tidak memerlukan keterampilan khusus dari operator, menjadikannya investasi yang cepat beradaptasi di lantai produksi Anda. Sensor atau probe tipe D standar memungkinkan Anda mengakses area-area kritis pada gigi gear seperti flank, root, dan tip dengan fleksibilitas tinggi.

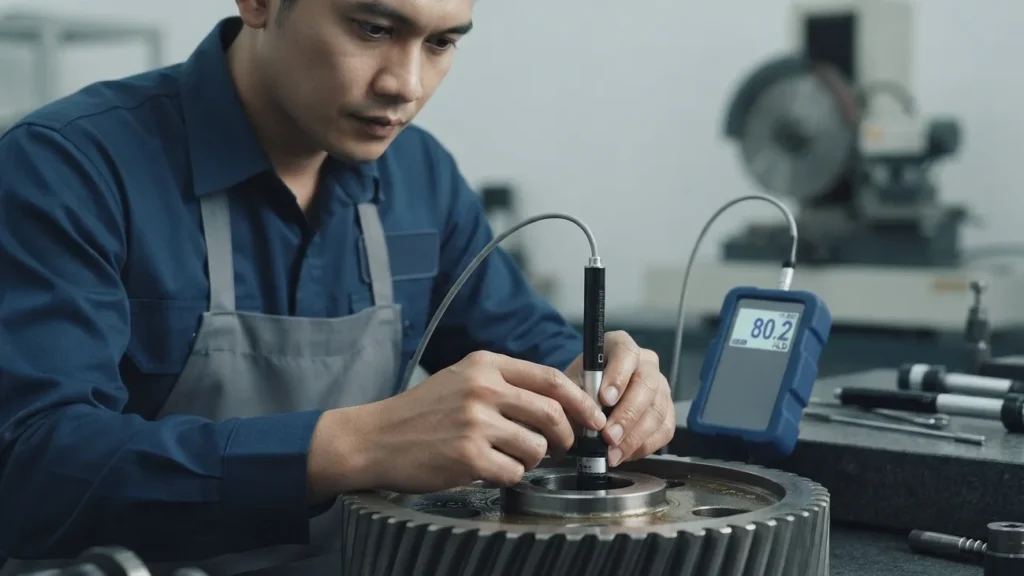

Berikut langkah-langkah praktis menggunakan NOVOTEST T-D2 BT untuk mendeteksi grinding burn pada gear. Pertama, bersihkan permukaan gigi gear dari kontaminan, oli, atau debu gerinda yang dapat memantulkan impact ball secara tidak konsisten. Kedua, tentukan grid pengukuran yang sistematis pada flank dan root area—area paling rentan terkena grinding burn. Ketiga, lakukan 5 hingga 10 kali impact pada setiap titik sesuai rekomendasi ASTM A956 untuk mendapatkan rata-rata yang representatif. Perangkat ini memiliki kompensasi arah tumbukan otomatis, sehingga Anda tidak perlu khawatir tentang sudut pengukuran. Keempat, lihat hasil konversi otomatis ke skala HRC di layar. Bandingkan nilai tersebut dengan spesifikasi kekerasan gear Anda; contohnya, gear case-hardened biasanya memiliki spesifikasi 58–62 HRC. Nilai di bawah 57 HRC mengindikasikan soft zone akibat tempering, sementara nilai di atas 63 HRC mengindikasikan potensi re-hardened zone yang rapuh.

Fitur konektivitas Bluetooth pada NOVOTEST T-D2 BT memungkinkan Anda melakukan data logging langsung ke PC. Ini sangat vital untuk dokumentasi, analisis tren, dan menciptakan laporan inspeksi digital yang transparan. Alat ini juga memiliki sensitivitas yang baik terhadap material dengan struktur kasar atau tidak seragam seperti coran dan tempa. Sebuah studi kasus dari pabrik gear menunjukkan, setelah mengadopsi inspeksi harian dengan T-D2 BT untuk memvalidasi batch awal pasca-penggerindaan, tingkat scrap mereka berhasil turun hingga 20%. Mereka kini lebih cepat mengidentifikasi kapan batu gerinda harus diganti atau parameter mesin harus disesuaikan, sehingga mencegah produksi massal komponen cacat.

Kesimpulan

Grinding burn adalah cacat tersembunyi yang mengkonversi potensi gear case-carburized berkualitas tinggi menjadi titik awal kegagalan prematur. Kabar baiknya, Anda dapat mencegahnya dengan strategi deteksi dini yang tepat. Pengujian kekerasan portabel secara rutin bukan lagi opsi, melainkan kebutuhan untuk memastikan setiap gear yang terpasang memiliki ketahanan aus dan umur lelah yang sesuai desain. Alat Uji Kekerasan NOVOTEST T-D2 BT, yang bekerja sesuai standar ASTM A956, memberikan akurasi, kecepatan, dan kemudahan yang dibutuhkan untuk inspeksi 100% komponen kritis di lantai produksi. Rekomendasi praktisnya, jadwalkan pengujian kekerasan pada batch awal setelah penggerindaan, terutama setelah penggantian batu gerinda atau perubahan parameter mesin. Mengadopsi teknologi ini berarti Anda secara proaktif mengurangi kerugian finansial, meningkatkan customer confidence, dan memastikan produk Anda memenuhi standar industri global yang menuntut keandalan mutlak.

Dapatkan performa dan akurasi pengujian terbaik dengan menjadi mitra CV. Java Multi Mandiri. Sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, kami menyediakan berbagai instrumen berkualitas tinggi, termasuk Alat Uji Kekerasan Leeb NOVOTEST T-D2 BT, untuk mendukung proses quality control dan riset material Anda. Kami berkomitmen untuk menjadi mitra pengadaan alat ukur yang andal, memastikan bisnis dan proses produksi Anda didukung oleh peralatan yang presisi dan terpercaya. Segera konsultasi kebutuhan perusahaan Anda dan temukan solusi alat uji yang tepat untuk meningkatkan standar kualitas produk Anda bersama kami.

FAQ

Apa sebenarnya grinding burn dan bagaimana pengaruhnya terhadap kekerasan permukaan?

Grinding burn adalah kerusakan termal pada permukaan material akibat panas berlebih selama proses penggerindaan. Pada gear case-carburized, panas ini mengubah struktur metalurgi martensit. Jika panasnya menurunkan kekerasan (tempering), terbentuk soft zone. Jika panasnya sangat tinggi hingga mencapai titik austenisasi ulang dan kemudian mendingin cepat, terbentuk re-hardened zone yang getas. Kedua kondisi ini menyebabkan kekerasan permukaan menjadi tidak seragam dan menurunkan daya tahan komponen secara drastis.

Mengapa metode Leeb lebih unggul untuk deteksi grinding burn dibandingkan eddy current?

Metode Leeb mengukur properti mekanis material secara langsung, yaitu kekerasan, yang merupakan parameter inti yang berubah akibat grinding burn. Ini memberikan data kuantitatif (nilai HL/HRC) yang sangat sensitif terhadap perubahan zona lunak dan zona keras. Sementara itu, eddy current mengukur perubahan konduktivitas listrik dan permeabilitas magnetik, yang merupakan indikator tidak langsung dan seringkali kurang sensitif dalam membedakan perubahan mikro pada kekerasan yang tipis, serta memerlukan kalibrasi yang sangat kompleks.

Apakah NOVOTEST T-D2 BT dapat digunakan langsung di lantai produksi tanpa pelatihan khusus?

Ya, alat ini dirancang untuk kemudahan penggunaan. Pengoperasiannya sangat mudah dan sederhana, tidak memerlukan keterampilan khusus dari operator. Cukup dengan menempelkan probe ke permukaan yang telah dibersihkan dan menekan tombol, hasil pengukuran kekerasan akan langsung ditampilkan di layar. Pelatihan singkat mengenai teknik grid mapping dan interpretasi nilai HRC dasar sudah cukup untuk memulai inspeksi rutin.

Bagaimana cara mempersiapkan permukaan gear sebelum pengujian agar hasilnya akurat sesuai standar?

Persiapan permukaan adalah kunci akurasi. Permukaan gear harus dibersihkan dari kontaminan seperti oli, debu, atau sisa coolant. Gunakan kain bersih untuk membersihkannya. Pastikan area pengukuran halus, karena alat uji kekerasan Leeb memerlukan kekasaran permukaan yang rendah untuk impact ball yang kecil. Jika permukaan terlalu kasar akibat proses sebelumnya, lakukan sedikit pengamplasan ringan pada titik-titik pengukuran di grid yang telah Anda rencanakan. Ini akan memastikan setiap impact menghasilkan data yang konsisten dan sesuai dengan standar ASTM A956.

Rekomendasi Hardness Tester

References

1. ASTM International. (2017). ASTM A956-17a: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM International.
2. Bhadeshia, H. K. D. H. (2022). Steels for Bearings. Progress in Materials Science, 57(2), 268-435.
3. Stephenson, D. A., & Agapiou, J. S. (2016). Metal Cutting Theory and Practice (3rd ed.). CRC Press.
4. Gear Technology India. (2023). “Grinding Burn Detection on Case-Carburized Gears: A Comparative Study of Methods.” Gear Technology India Journal, Vol. 24, Issue 3.
5. Novikov, N. V., & Maistrenko, A. L. (2021). Hardness Testing: Principles and Applications. Springer Series in Materials Science.
