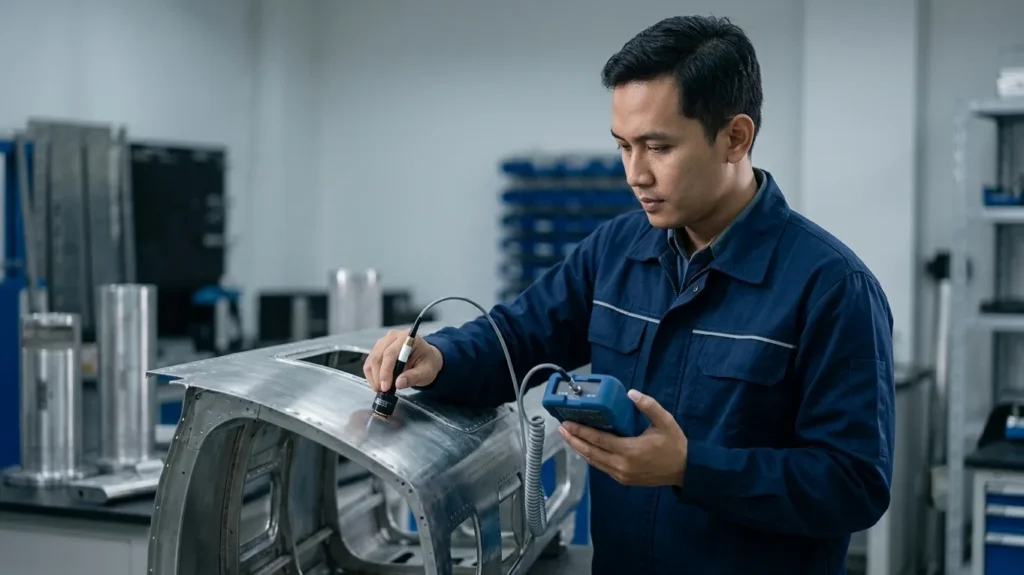

Bagaimana Memastikan Hardness Thin‑Wall Panel? Panduan Verifikasi dengan Leeb NOVOTEST T‑D2‑R

Kegagalan struktural pada komponen aerospace seringkali berawal dari satu titik lemah yang tidak terdeteksi. Pada panel dinding tipis, atau thin-wall panel, tantangan ini berlipat ganda. Verifikasi hardness thin wall panel bukan sekadar ritual quality control; ini adalah benteng pertahanan terhadap risiko bencana. Inspektur dan teknisi NDT setiap hari bergulat dengan paradoks: mengukur material yang massanya seringkali tidak cukup untuk mendukung metode pengujian konvensional. Pembacaan yang meleset bisa berujung pada false rejection—menolak komponen yang sebenarnya laik—atau lebih buruk lagi, false acceptance yang membiarkan komponen substandar lolos ke perakitan akhir. Standar ASTM A956 hadir untuk mendisiplinkan metode Leeb, sebuah teknik rebound dinamis yang jika diterapkan dengan tepat dan didukung alat yang presisi seperti Leeb NOVOTEST T-D2-R, mampu mengubah tantangan akurasi menjadi data valid yang terpercaya.

1. Bagaimana Memastikan Hardness Thin‑Wall Panel? Panduan Verifikasi dengan Leeb NOVOTEST T‑D2‑R
   1. Overview Standar Industri: ASTM A956 untuk Metode Leeb
   2. Persyaratan dan Scope Verifikasi Hardness pada Panel Tipis
   3. Metode Pengujian yang Diwajibkan: Leeb Rebound dengan Koreksi Massa
   4. Alat yang Direkomendasikan: Leeb NOVOTEST T-D2-R dengan Probe Miniatur
   5. Implementasi di Lapangan: Panduan Langkah demi Langkah
   6. Tantangan dan Solusi dalam Verifikasi Hardness Thin-Wall Panel
   7. Kesimpulan
   8. FAQ
   9. References

Overview Standar Industri: ASTM A956 untuk Metode Leeb

Standar ASTM A956 menjadi fondasi normatif dalam verifikasi hardness thin wall panel menggunakan metode pantul Leeb. Ruang lingkupnya mendefinisikan prosedur pengujian kekerasan Leeb untuk material metalik, termasuk spesimen dengan massa dan ketebalan terbatas yang jamak ditemui di industri aerospace. Standar ini mengatur bagaimana operator melakukan pengukuran, mulai dari pemilihan probe, verifikasi alat, hingga metode konversi skala kekerasan.

Keterkaitan ASTM A956 dengan pengujian material tipis sangat krusial. Tidak seperti metode uji kekerasan statis seperti Brinell, Rockwell, atau Vickers yang memberikan beban besar dan berpotensi menembus atau mendeformasi panel tipis, metode Leeb bekerja dengan energi impak yang relatif kecil. Standar ini memberikan panduan eksplisit tentang koreksi massa, sebuah prosedur vital untuk mengompensasi efek “goyangan” atau defleksi yang terjadi saat panel tipis menerima impak dari probe. Tanpa mengindahkan ketentuan ini, konsistensi dan akurasi pengukuran di lingkungan produksi akan sangat rendah, membuka celah bagi variabilitas data antar-operator dan antar-instrumen yang tidak terkendali. Perbedaan fundamentalnya dengan standar lain terletak pada karakteristik pengujian dinamisnya yang portabel dan non-destruktif secara makro, menjadikannya standar pilihan untuk inspeksi di lapangan.

Persyaratan dan Scope Verifikasi Hardness pada Panel Tipis

Tidak semua komponen logam bisa langsung diuji dengan metode Leeb. Standar ASTM A956 menetapkan batasan ketat untuk memastikan validitas hasil. Dalam konteks aerospace, thin-wall panel umumnya merujuk pada struktur dengan ketebalan di bawah 2 milimeter, seperti skin pesawat atau komponen interior. Di sinilah persyaratan massa dan rigiditas komponen menjadi kritis. Massa minimum yang disyaratkan untuk menghindari efek defleksi biasanya adalah 5 kg untuk koreksi tunggal. Panel tipis, yang seringkali jauh lebih ringan, membutuhkan koreksi massa spesifik dan teknik coupling yang kaku.

Persiapan permukaan menjadi langkah awal yang tidak bisa dikompromikan. Kekasaran permukaan (Ra) harus dipastikan tidak melebihi ambang yang direkomendasikan, umumnya di bawah 2 mikrometer untuk probe standar. Operator wajib membersihkan area uji dari minyak, debu, atau lapisan oksida tebal yang dapat meredam energi pantul. Penghapusan lapisan cat atau coating adalah keharusan, karena pengukuran harus dilakukan langsung pada substrat logam. Kondisi batas lainnya adalah memastikan panel terdukung secara rigid di area pengukuran. Jika panel dalam kondisi bebas atau memiliki backing yang tidak seragam, validitas koreksi massa akan runtuh. Kepatuhan pada persyaratan ini adalah garis pemisah antara data yang bermakna dan angka acak yang menyesatkan.

Metode Pengujian yang Diwajibkan: Leeb Rebound dengan Koreksi Massa

Prinsip dasar metode Leeb adalah menghitung rasio kecepatan pantul terhadap kecepatan impak sebuah impact body yang ditembakkan ke permukaan material. Semakin keras material, semakin tinggi energi pantulnya. Namun, pada panel tipis, prinsip ini mendapat gangguan serius. Sebagian energi impak tidak dikembalikan sebagai pantulan, melainkan hilang untuk menggetarkan dan mendefleksikan benda uji. Akibatnya, pembacaan mentah (raw reading) akan selalu lebih rendah dari nilai kekerasan aktual material.

Inilah esensi dari prosedur koreksi massa. ASTM A956 mewajibkan penerapan faktor koreksi berdasarkan massa dan ketebalan komponen. Proses ini, yang dulunya manual menggunakan tabel, kini dapat dilakukan secara otomatis oleh alat seperti Leeb NOVOTEST T-D2-R. Operator cukup mengukur dimensi dan menimbang komponen, lalu memasukkan data tersebut ke perangkat. Software internal akan mengkalkulasi nilai HL (Hardness Leeb) yang sudah terkoreksi.

Untuk kebutuhan inspeksi di industri yang sudah mapan dengan skala Rockwell, korelasi menjadi wajib. Nilai HL yang telah terkoreksi selanjutnya dikonversi ke skala HRC atau HRB menggunakan kurva konversi yang tertanam di alat. Prosedur dua langkah ini—koreksi massa, lalu konversi skala—adalah kunci untuk menghindari false rejection, di mana panel tipis yang sebenarnya keras divonis lunak, atau sebaliknya, false acceptance yang menganggap panel lunak telah memenuhi spesifikasi kekerasan.

Alat yang Direkomendasikan: Leeb NOVOTEST T-D2-R dengan Probe Miniatur

Untuk mengeksekusi prosedur ketat di atas dengan presisi tinggi, pemilihan alat tidak bisa sembarangan. Leeb NOVOTEST T-D2-R hadir sebagai solusi rekayasa yang secara spesifik menjawab tantangan verifikasi hardness thin wall panel. Inti dari kemampuan ini terletak pada probe miniatur tipe DC yang dibawanya. Dengan energi impak yang rendah dan ukuran contact tip yang kecil, probe ini meminimalkan efek massa dan defleksi lokal pada panel tipis, memberikan pengukuran yang lebih stabil dan representatif.

Perangkat ini tidak hanya mengukur kekerasan logam secara dinamis dengan cepat dan akurat, tetapi juga dirancang untuk kemudahan penggunaan, bahkan oleh operator yang belum lama berkecimpung di dunia pengujian material. Desainnya yang ergonomis dengan tampilan kontras cerah memudahkan pembacaan data di lingkungan kerja yang menantang sekalipun. Berikut adalah spesifikasi utama yang menjadikannya andalan:

Dukungan software pada alat ini memungkinkan manajemen data terintegrasi. Hasil pengukuran, lengkap dengan parameter koreksi dan konversi skala, dapat didokumentasikan secara digital untuk ketertelusuran penuh dan analisis tren kualitas produk dari waktu ke waktu.

Implementasi di Lapangan: Panduan Langkah demi Langkah

Penerapan yang sistematis adalah jembatan antara standar dan akurasi. Berikut adalah panduan langkah demi langkah untuk melakukan verifikasi hardness thin wall panel menggunakan Leeb NOVOTEST T-D2-R:

1. Inspeksi Visual dan Pembersihan Permukaan: Inspeksi permukaan panel secara visual dari cacat makro. Bersihkan area uji secara mekanis atau kimiawi hingga bersih dari kontaminan. Jika perlu, amplas ringan dengan grit halus (≥600) untuk memastikan kekasaran permukaan memenuhi syarat.
2. Pemilihan Area Ukur yang Rigid: Pilih titik pengukuran yang memiliki dukungan struktural paling rigid. Hindari area yang terlalu jauh dari stiffener atau frame untuk meminimalkan defleksi. Tandai titik ukur dengan pola grid yang telah ditentukan.
3. Setting Alat: Nyalakan T-D2-R dan lakukan kalibrasi pada blok referensi bersertifikat. Pilih grup material yang sesuai (misal: baja perkakas, paduan aluminium wrought), tentukan skala target yang diinginkan (misal: HRC), dan aktifkan mode koreksi massa. Masukkan data ketebalan dan massa panel jika diperlukan.
4. Eksekusi Pengukuran: Posisikan probe secara tegak lurus dan stabil pada permukaan. Lakukan penekanan hingga terdengar bunyi impak. Lakukan minimal lima kali pengukuran pada setiap titik atau area yang ditentukan, dengan jarak antar-titik impak minimal tiga kali diameter lekukan untuk menghindari strain hardening lokal.
5. Verifikasi Hasil: Amati nilai rata-rata dan deviasi standar yang ditampilkan alat. Periksa apakah nilai tersebut sudah otomatis terkoreksi dan terkonversi ke skala Rockwell. Bandingkan nilai yang sudah dikonversi dengan toleransi spesifikasi teknik komponen. Abaikan setiap pembacaan tunggal yang mencurigakan jika deviasinya terlalu tinggi.
6. Pencatatan Data dan Keputusan: Simpan seluruh data pengukuran ke memori alat. Transfer ke PC untuk menghasilkan laporan inspeksi. Ambil keputusan penerimaan (accept) atau penolakan (reject) berdasarkan nilai konversi Rockwell yang telah tervalidasi, bukan berdasarkan pembacaan mentah Leeb.

Tantangan dan Solusi dalam Verifikasi Hardness Thin-Wall Panel

Meski prosedur sudah baku, realitas di lapangan seringkali menyajikan masalah yang kompleks. Getaran eksternal dari lingkungan pabrik adalah musuh utama metode pantul. Energi vibrasi ini dapat mengintervensi fase pantul impact body, menghasilkan data yang tidak stabil. Solusinya, penggunaan tripod magnetik atau holder probe khusus dapat menjadi kopling mekanis yang solid, mengisolasi sistem pengukuran dari getaran lantai produksi.

Tantangan lainnya adalah kesalahan koreksi massa akibat ketidaktepatan input data. Operator mungkin salah mengukur ketebalan atau salah mengasumsikan geometri dukungan panel. Leeb NOVOTEST T-D2-R meminimalkan ini melalui template material bawaan yang memandu koreksi berdasarkan grup material umum. Namun, pelatihan operator tetap menjadi kunci. Variasi pembacaan pada permukaan yang terlalu kasar juga kerap terjadi. Persiapan permukaan dengan amplas grit 600 secara konsisten adalah solusi sederhana yang efektif, memastikan kontak probe yang sempurna.

Risiko terbesar yang harus dimitigasi adalah false acceptance dan false rejection. Skenario ini terjadi ketika inspektur hanya mengandalkan nilai HL mentah tanpa koreksi, atau menggunakan alat yang tidak terkalibrasi. Solusi mutlaknya adalah validasi rutin dengan blok referensi kekerasan bersertifikat pada skala target (misal: blok HRC) sebelum, selama, dan setelah sesi pengukuran. Terakhir, panel dengan backing tidak seragam, seperti area dengan core sarang lebah (honeycomb) di belakang skin, menciptakan anomali dukungan. Pemetaan titik uji yang cermat, hanya pada area dengan backing solid, menjadi solusi rekayasa proses untuk mendapatkan data yang representatif.

Kesimpulan

Integritas struktural komponen aerospace dimulai dari kepercayaan terhadap data pengujian. Memastikan verifikasi hardness thin wall panel yang akurat bukan hanya tentang memiliki alat uji, tetapi tentang menguasai sebuah metodologi yang ketat. Kepatuhan terhadap standar ASTM A956 adalah fondasi yang meniadakan spekulasi, mengantikan ketidakpastian dengan presisi. Inti dari metodologi ini adalah penerapan koreksi massa dan konversi ke skala Rockwell yang tepat—dua langkah non-negosiasi untuk menghindari kesalahan fatal dalam inspeksi. Di sinilah Leeb NOVOTEST T-D2-R berperan sebagai lebih dari sekadar alat; ia adalah sistem verifikasi portabel yang mengintegrasikan persyaratan standar ke dalam operasi yang sederhana, akurat, dan terdokumentasi. Untuk mempertahankan standar tertinggi, investasi pada pelatihan operator berkelanjutan dan kalibrasi alat secara berkala adalah penutup siklus kualitas yang sempurna.

Ketika kebutuhan akan akurasi dan keandalan alat ukur menjadi sangat kritis dalam rantai produksi Anda, memilih mitra pengadaan yang tepat adalah langkah strategis. CV. Java Multi Mandiri berdiri sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, menyediakan berbagai solusi pengujian material, termasuk seri Leeb NOVOTEST untuk kebutuhan verifikasi kekerasan komponen Anda. Kami berkomitmen untuk mendukung proses pengendalian kualitas Anda dengan penyediaan instrumen yang presisi dan layanan purna jual yang responsif. Pelajari lebih dalam tentang bagaimana kami dapat menjadi bagian dari solusi industri Anda atau langsung konsultasikan kebutuhan perusahaan Anda kepada tim ahli kami.

FAQ

Mengapa panel tipis memerlukan metode Leeb khusus?

Panel tipis, terutama dengan ketebalan di bawah 2 mm, tidak memiliki massa dan rigiditas yang cukup untuk metode uji kekerasan statis seperti Rockwell. Beban statis yang besar dapat menyebabkan deformasi permanen atau “efek landasan” yang membuat pembacaan tidak valid. Metode Leeb khusus dengan probe berenergi rendah, ditambah dengan prosedur koreksi massa, adalah satu-satunya cara untuk mendapatkan nilai kekerasan yang akurat tanpa merusak komponen.

Apa itu koreksi massa dan kapan harus digunakan?

Koreksi massa adalah prosedur untuk mengompensasi hilangnya energi impak yang tidak menghasilkan pantulan, melainkan terserap oleh getaran dan defleksi benda uji yang ringan. Ini wajib digunakan setiap kali massa komponen uji berada di bawah batas minimum yang telah ditentukan oleh standar (biasanya 5 kg), yang merupakan karakteristik umum dari thin-wall panel. Tanpa koreksi ini, hasil pengukuran akan selalu menunjukkan nilai yang lebih rendah dari sebenarnya.

Bisakah hasil Leeb langsung dikonversi ke Rockwell?

Ya, bisa. Hampir semua alat uji Leeb modern, termasuk NOVOTEST T-D2-R, memiliki kurva konversi internal untuk menampilkan nilai dalam skala Rockwell (HRC, HRB) atau skala lainnya. Namun, konversi ini baru valid jika dilakukan SETELAH koreksi massa diterapkan pada pembacaan mentah Leeb (HL). Mengonversi nilai HL yang belum terkoreksi akan menghasilkan nilai Rockwell yang salah.

Apakah T-D2-R cocok untuk paduan aluminium aerospace?

Sangat cocok. Leeb NOVOTEST T-D2-R dilengkapi dengan pilihan grup material yang mencakup berbagai paduan aluminium wrought yang umum digunakan di industri aerospace, seperti seri 2xxx (Al-Cu) dan 7xxx (Al-Zn). Probe miniatur DC-nya juga sangat ideal karena energi impaknya rendah, sehingga cocok untuk kekerasan dan modulus elastisitas aluminium yang lebih rendah dibanding baja, meminimalkan risiko deformasi permukaan.

Rekomendasi Hardness Tester

References

1. ASTM International. (2021). ASTM A956-21: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA.
2. Leeb, D. (1979). “Dynamic Hardness Testing of Metallic Materials.” NDT International, 12(6), 274-278.
3. NOVOTEST. (2024). Product Datasheet: Leeb Hardness Tester T-D2 Series. Technical Documentation, Ukraine.
4. Putatunda, S. K. (2001). “Hardness and Hardness Testing.” Dalam Encyclopedia of Materials: Science and Technology, Elsevier, 3713-3717.
5. Davis, J. R. (Ed.). (2002). ASM Desk Editions: Metals Handbook, 2nd Edition. ASM International.
