Kegagalan kritis pada fastener seringkali berawal dari anomali yang kasat mata namun mematikan: lapisan permukaan yang kehilangan karbon. Pada aplikasi dengan tuntutan keselamatan tertinggi, seperti baut roda pendaratan pesawat terbang, material baja paduan 300M menjadi pilihan utama berkat kekuatan ultra-tingginya. Namun, sifat inilah yang membuatnya sangat rentan terhadap dekarburisasi selama proses perlakuan panas. Sebuah kesalahan kecil dalam kontrol atmosfer tungku mampu menciptakan gradient kekerasan yang menginisiasi retakan fatik prematur. Industri membutuhkan metode deteksi lapangan yang tidak hanya cepat dan terstandarisasi, tetapi juga bersifat non-destruktif. Di sinilah urgensi implementasi alat uji portabel seperti NOVOTEST T-D2-R berperan, menjembatani kesenjangan antara inspeksi visual rutin dan analisis metalurgi destruktif yang memakan waktu.
- Apa Itu Dekarburisasi pada Baja Paduan 300M?
- Penyebab Dekarburisasi pada Fastener Baja 300M
- Dampak Dekarburisasi Terhadap Kinerja Fastener
- Cara Mendeteksi Dekarburisasi: Metode Standar dan Prosedur
- Peran Alat Uji Kekerasan Leeb NOVOTEST T-D2-R dalam Deteksi Dekarburisasi
- Studi Kasus: Deteksi Dekarburisasi pada Baut Kritis Pesawat Terbang
- Kesimpulan
- FAQ
- Apa perbedaan utama antara uji kekerasan Leeb dan microhardness untuk deteksi dekarburisasi?
- Bisakah alat uji Leeb NOVOTEST T-D2-R mendeteksi kedalaman dekarburisasi secara langsung?
- Berapa jumlah titik indentasi minimum yang direkomendasikan pada satu fastener?
- Apakah harus selalu melakukan verifikasi microhardness sesuai ASTM E384 setelah uji Leeb?
- References
Apa Itu Dekarburisasi pada Baja Paduan 300M?
Dekarburisasi merupakan fenomena metalurgi di mana karbon pada permukaan baja bereaksi dengan elemen oksidatif dari lingkungan bertemperatur tinggi. Secara kimiawi, reaksi ini melibatkan difusi atom karbon menuju permukaan dan pembentukan gas karbon monoksida atau dioksida, meninggalkan lapisan permukaan dengan kandungan karbon yang jauh lebih rendah.
Baja paduan 300M, yang dimodifikasi dari AISI 4340 dengan penambahan silikon dan vanadium, memiliki kandungan karbon sekitar 0,4%. Komposisi ini dirancang untuk mencapai kekuatan tarik hingga 1.930 MPa setelah perlakuan panas. Karena performa optimalnya bergantung pada presisi fasa martensit yang kaya karbon, degradasi sekecil apa pun pada konsentrasi karbon permukaan akan mengompromikan integritas struktural komponen. Mekanisme difusi karbon ke atmosfer oksidatif biasanya menghasilkan kedalaman dekarburisasi antara 0,05 mm hingga 0,5 mm, menciptakan cangkang lunak yang membungkus inti baja yang keras.
Dampak pada Kekerasan Permukaan
Indikator paling awal dan paling mudah diukur dari dekarburisasi adalah perbedaan signifikan nilai kekerasan antara inti dan permukaan material. Baja 300M yang terdekarburisasi akan menunjukkan penurunan drastis pada pembacaan kekerasan di area tepi. Gradient kekerasan ini menjadi petunjuk kritis sebelum inspeksi mikrostruktur yang lebih invasif dilakukan.
Penyebab Dekarburisasi pada Fastener Baja 300M
Kerentanan fastener terhadap dekarburisasi jarang disebabkan oleh satu faktor tunggal. Beberapa variabel dalam rantai manufaktur berkontribusi secara simultan terhadap degradasi permukaan ini. Identifikasi akar penyebab menjadi langkah fundamental untuk menerapkan tindakan korektif dan mencegah pengulangan insiden.
Atmosfer Tungku yang Tidak Tepat
Kontrol atmosfer tungku selama proses austenisasi memegang peranan krusial. Penggunaan tungku berbahan bakar langsung tanpa gas pelindung yang memadai, atau kegagalan dalam mempertahankan potensial karbon endotermik yang netral, menciptakan lingkungan oksidatif agresif. Oksigen dan uap air dalam tungku akan segera mengikat karbon dari permukaan baja.
Suhu dan Waktu Pemanasan Berlebih
Kesalahan kontrol parameter proses sering menjadi pemicu utama. Pemanasan berlebih (overheating) atau waktu tahan yang terlalu lama pada suhu austenisasi secara eksponensial mempercepat laju difusi karbon ke luar permukaan. Atom karbon bergerak lebih cepat menuju atmosfer tungku, memperlebar kedalaman lapisan dekarburisasi.
Selain itu, kontaminasi permukaan dari sisa pelumas, cairan pendingin, atau lapisan oksida dari proses penempaan sebelumnya dapat memperparah reaksi kimia. Praktik perlakuan panas pasca-tempa yang tidak terstandardisasi pada lini produksi fastener massal meningkatkan risiko variasi kualitas yang tidak terdeteksi.
Dampak Dekarburisasi Terhadap Kinerja Fastener
Konsekuensi dari dekarburisasi melampaui sekadar penyimpangan nilai kekerasan. Efeknya bersifat mekanis dan langsung mengancam fungsi utama fastener sebagai elemen penjepit struktural. Pada baja 300M yang seharusnya homogen, kehadiran lapisan lunak menciptakan ketidakcocokan sifat mekanik yang berbahaya.
Penurunan Kekuatan Fatik
Kekuatan fatik merupakan parameter paling sensitif terhadap kondisi permukaan. Lapisan permukaan yang terdekarburisasi memiliki yield strength yang lebih rendah, sehingga lebih mudah mengalami deformasi plastis di bawah beban siklik. Deformasi ini menjadi titik konsentrasi tegangan yang mempercepat inisiasi retakan fatik jauh sebelum siklus desain tercapai. Akibatnya, umur pakai fastener mengalami penurunan drastis.
Kerusakan prematur sering terdeteksi pada ulir baut yang mengalami beban dinamis berulang. Dalam konteks aplikasi kritis seperti konstruksi pesawat, otomotif balap, dan alat berat, risiko keselamatan yang ditimbulkan tidak dapat ditoleransi. Kegagalan satu baut dapat memicu kegagalan berantai pada sistem mekanis yang vital.
Cara Mendeteksi Dekarburisasi: Metode Standar dan Prosedur
Inspeksi dekarburisasi memerlukan pendekatan bertingkat yang menggabungkan metode referensi laboratorium dengan teknik skrining lapangan. Standar industri mengakui beberapa metodologi yang berbeda dalam hal akurasi, kecepatan, dan dampaknya terhadap komponen.
Microhardness Vickers (ASTM E384)
Metode ini merupakan standar emas untuk verifikasi kedalaman dekarburisasi. Prosedurnya melibatkan pemotongan sampel secara melintang, mounting, polishing, dan indentasi menggunakan beban rendah mulai dari 0,1 kgf hingga 1 kgf. Dengan membuat serangkaian indentasi dari tepi menuju inti material, teknisi dapat memetakan profil gradient kekerasan secara presisi. Namun, sifatnya yang destruktif dan membutuhkan waktu persiapan membuatnya tidak efisien untuk inspeksi 100% di lantai produksi.
Metode Alternatif Cepat
Uji kekerasan Leeb telah muncul sebagai alternatif inspeksi non-destruktif yang sangat efektif, khususnya dengan penggunaan probe miniatur. Keunggulannya terletak pada portabilitas dan kemampuannya mengakses geometri kompleks tanpa memerlukan pemotongan sampel.
Pemetaan kekerasan komparatif menjadi kunci: teknisi mengukur nilai kekerasan di tepi komponen dan membandingkannya dengan nilai di tengah permukaan. Kriteria penerimaan biasanya merujuk pada standar ASTM, spesifikasi SAE, atau pabrikan pesawat yang menetapkan batas selisih kekerasan maksimum yang diizinkan sebagai indikasi awal dekarburisasi.
| Metode Deteksi | Prinsip Kerja | Keunggulan Utama | Keterbatasan |
|---|---|---|---|
| Microhardness Vickers (ASTM E384) | Indentasi statis pada penampang lintang material | Akurasi tinggi, mengukur langsung kedalaman gradient | Destruktif, persiapan sampel rumit, waktu pengujian lama |
| Uji Kekerasan Leeb (Portabel) | Kecepatan pantul probe miniatur pada permukaan | Non-destruktif, portabel, hasil instan (<5 detik), inspeksi 100% | Mengindikasikan gradient permukaan, memerlukan verifikasi untuk data kedalaman absolut |
Peran Alat Uji Kekerasan Leeb NOVOTEST T-D2-R dalam Deteksi Dekarburisasi

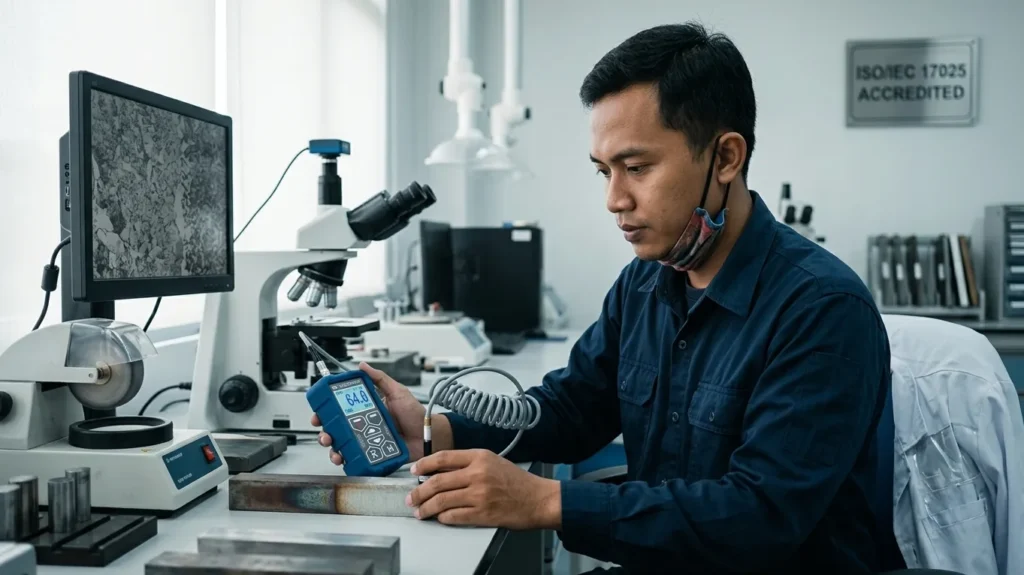

Sebagai jembatan antara kebutuhan kecepatan inspeksi dan keandalan data, Alat Uji Kekerasan Leeb NOVOTEST T-D2-R menawarkan solusi spesifik untuk tantangan deteksi dekarburisasi pada fastener baja 300M. Perangkat ini adalah penguji kekerasan dinamis yang mengintegrasikan probe miniatur tipe DC ke dalam sistem portabel. Desainnya yang ringkas memungkinkan teknisi mengakses area sempit dan geometri kompleks seperti kepala baut heksagonal, radius transisi, dan ulir dengan presisi yang sebelumnya hanya bisa dicapai dengan alat laboratorium.
Prosedur Pengukuran Terstandarisasi
Implementasi NOVOTEST T-D2-R dalam protokol inspeksi harus mengikuti checklist yang ketat untuk memastikan repeatabilitas. Pertama, bersihkan permukaan fastener dari kontaminan hingga mencapai kekasaran yang dipersyaratkan, karena alat ini memiliki toleransi tinggi terhadap persiapan permukaan. Kedua, pilih titik indentasi representatif: minimal tiga titik di area tepi dan tiga titik di area inti yang lebih luas. Ketiga, lakukan lima indentasi pada setiap titik yang dipilih dan hitung rata-ratanya untuk mengeliminasi anomali.
Hasil pengukuran dalam skala Leeb (HL) secara otomatis dikonversi ke skala HRC atau HV oleh prosesor alat. Indikasi awal dekarburisasi muncul ketika terdapat perbedaan konsisten lebih dari 2 HRC antara rata-rata nilai kekerasan di tepi dan di inti pada batch fastener yang sama.
Verifikasi dengan ASTM E384
Protokol yang bertanggung jawab menempatkan T-D2-R sebagai alat skrining primer, bukan sebagai pengganti uji destruktif. Jika hasil pemetaan Leeb mengindikasikan gradient mencurigakan, langkah verifikasi wajib dilakukan. Sampel yang dicurigai harus dipotong melintang dan diuji menggunakan microhardness Vickers sesuai ASTM E384. Protokol ini memungkinkan produsen memfilter 95% produk baik secara instan dan hanya mengalokasikan sumber daya laboratorium pada 5% sampel yang memerlukan investigasi lanjutan. Keunggulan ini didukung oleh fitur penyimpanan data digital yang memfasilitasi dokumentasi rantai inspeksi dari lini produksi hingga laporan kualitas akhir.
Studi Kasus: Deteksi Dekarburisasi pada Baut Kritis Pesawat Terbang
Sebuah fasilitas perawatan pesawat melaporkan keausan dini pada baut roda pendaratan utama yang terbuat dari baja paduan 300M. Baut-baut ini menunjukkan indikasi korosi dan deformasi pada ulir hanya setelah 200 siklus pendaratan, jauh di bawah ekspektasi 1.000 siklus. Tim engineer kualitas mencurigai adanya anomali metalurgi pada batch produksi terbaru.
Langkah inspeksi dimulai dengan skrining menggunakan Alat Uji Kekerasan Leeb NOVOTEST T-D2-R pada sepuluh baut sampel. Teknisi menetapkan pola pengukuran lima titik radial pada setiap kepala baut. Hasil pembacaan langsung menunjukkan bahwa tiga dari sepuluh baut memiliki selisih kekerasan signifikan: rata-rata 45 HRC di area inti, tetapi turun menjadi 41 HRC di dekat permukaan tepi.
Konfirmasi Microhardness
Untuk memvalidasi temuan, satu sampel dari batch yang mencurigakan dipotong melintang dan disiapkan untuk uji ASTM E384. Pemetaan microhardness Vickers dari tepi ke inti mengkonfirmasi adanya lapisan terdekarburisasi dengan kedalaman mencapai 0,15 mm. Profil kekerasan menurun tajam dari 490 HV di inti menjadi 310 HV di permukaan. Investigasi akar penyebab mengarah pada kebocoran gas pelindung di tungku perlakuan panas subkontraktor. Tindakan korektif mencakup perbaikan sistem injeksi nitrogen dan penerapan inspeksi rutin berbasis T-D2-R untuk setiap batch sebagai persyaratan penerimaan kualitas.
Kesimpulan
Dekarburisasi pada baja paduan 300M merupakan ancaman laten yang secara langsung mengompromikan keselamatan dan keandalan komponen fastener kritis. Kegagalan dalam mendeteksinya sejak dini berarti melepaskan produk dengan potensi kerusakan fatik prematur ke dalam sistem mekanis berisiko tinggi. Pendekatan deteksi modern menuntut sinergi antara kecepatan inspeksi non-destruktif dan akurasi verifikasi laboratorium. Alat Uji Kekerasan Leeb NOVOTEST T-D2-R memenuhi tuntutan ini dengan menyediakan solusi portabel yang menghadirkan data kekerasan instan di titik inspeksi, mentransformasi kontrol kualitas dari reaktif menjadi proaktif. Dengan mengombinasikan skrining Leeb untuk pemetaan gradient dan konfirmasi microhardness ASTM E384 saat dibutuhkan, industri dapat menjaga integritas produk tanpa mengorbankan efisiensi produksi.
Memastikan kualitas dan integritas komponen kritis seperti fastener baja 300M membutuhkan dukungan perangkat inspeksi yang andal dan presisi. Sebagai mitra pengadaan Anda, CV. Java Multi Mandiri berperan sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia. Kami menghubungkan pelaku industri manufaktur, otomotif, dan aviasi dengan teknologi terkini, termasuk Alat Uji Kekerasan Leeb NOVOTEST T-D2-R dan berbagai solusi pengujian material lainnya. Kami tidak menyediakan jasa pengujian, melainkan memastikan fasilitas Anda memiliki instrumen terbaik untuk menjalankan protokol inspeksi internal secara mandiri. Untuk mendiskusikan spesifikasi alat yang sesuai dengan kebutuhan teknis Anda, kami mengundang Anda untuk berkonsultasi dengan tim ahli kami.
FAQ
Apa perbedaan utama antara uji kekerasan Leeb dan microhardness untuk deteksi dekarburisasi?
Perbedaan fundamental terletak pada sifat pengujian dan data yang dihasilkan. Uji keras Leeb adalah metode dinamis dan non-destruktif yang mengukur energi pantul untuk memperkirakan kekerasan permukaan makroskopis suatu area. Metode ini sangat efektif untuk mendeteksi gradient kekerasan sebagai indikasi awal dekarburisasi. Microhardness Vickers, sebaliknya, adalah uji statis dan destruktif yang mengukur kekerasan spesifik pada titik-titik mikroskopis di sepanjang penampang lintang material, sehingga dapat memetakan kedalaman dekarburisasi dengan presisi absolut.
Bisakah alat uji Leeb NOVOTEST T-D2-R mendeteksi kedalaman dekarburisasi secara langsung?
Tidak secara langsung. Alat uji Leeb mengukur nilai kekerasan permukaan. Namun, dengan menggunakan probe miniatur tipe DC pada NOVOTEST T-D2-R dan menerapkan prosedur pemetaan yang tepat (membandingkan nilai tepi versus inti), alat ini sangat efektif dalam mengindikasikan keberadaan dan tingkat keparahan relatif dari dekarburisasi. Untuk mengukur kedalaman absolut, konfirmasi dengan metode potong lintang dan uji microhardness sesuai ASTM E384 tetap menjadi persyaratan.
Berapa jumlah titik indentasi minimum yang direkomendasikan pada satu fastener?
Untuk skrining dekarburisasi yang representatif, protokol pengukuran merekomendasikan minimal 3 titik indentasi di area tepi dan 3 titik di area inti. Pada setiap titik yang dipilih, lakukan 5 indentasi dan hitung nilai rata-ratanya untuk memastikan stabilitas data dan mengeliminasi outlier yang disebabkan oleh anomali permukaan lokal. Untuk komponen dengan geometri kompleks, jumlah titik dapat ditambah sesuai rencana inspeksi spesifik.
Apakah harus selalu melakukan verifikasi microhardness sesuai ASTM E384 setelah uji Leeb?
Tidak selalu. Verifikasi ASTM E384 bersifat wajib ketika hasil uji Leeb mengindikasikan adanya anomali, seperti perbedaan kekerasan melebihi batas toleransi yang ditetapkan (misalnya >2 HRC antara tepi dan inti) atau pembacaan yang di bawah spesifikasi desain. Jika hasil uji Leeb konsisten dan sesuai dengan rentang referensi material yang sehat, maka komponen dapat dinyatakan lolos tanpa perlu pengujian destruktif. Pendekatan bertingkat ini menghemat biaya dan waktu inspeksi secara signifikan.
