Bagaimana Memantau Residual Yodium Cooling Tower? Panduan HI718 dan ASHRAE 188

Kepercayaan diri seorang manajer fasilitas runtuh seketika saat auditor menemukan celah pada program manajemen risiko air. Urusan pendingin ruangan yang semula rutinitas teknis mendadak berubah menjadi mimpi buruk regulasi dan finansial. Mematikan pertumbuhan Legionella dalam cooling tower bukan lagi pilihan, tetapi amanat yang memaksa Anda mencari biocidal yang stabil dan handal. Di sinilah yodium tampil sebagai alternatif menjanjikan yang tidak mudah terdegradasi oleh suhu dan pH ekstrem seperti klorin. Namun, potensinya membunuh patogen akan sia-sia jika konsentrasinya tidak terverifikasi secara presisi. Chemistry drift—kondisi di mana dosis kimia melenceng dari target akibat perubahan beban atau lingkungan—menjadi musuh dalam selimut yang hanya bisa Anda deteksi melalui monitoring yodium cooling tower harian. Hanna Instruments HI718 hadir menjawab kegelisahan ini: sebuah checker kolorimetri digital yang memangkas subjektivitas dan membawa akurasi laboratorium ke lapangan. Mari bongkar bagaimana instrumen sederhana ini menguatkan fondasi program Water Management Plan Anda sesuai ASHRAE 188.

1. Overview Standar Industri: ASHRAE 188 dan Peran Yodium
2. Persyaratan dan Scope Pemantauan Yodium
3. Metode Pengujian yang Diwajibkan
4. Alat yang Direkomendasikan: HI718 Hanna Instruments
5. Implementasi di Lapangan: Panduan Praktis
6. Tantangan dan Solusi dalam Monitoring Yodium
7. Kesimpulan
8. FAQ
   1. Berapa frekuensi ideal pengukuran yodium di cooling tower?
   2. Apakah HI718 bisa digunakan untuk mengukur yodium di air panas?
   3. Apa beda yodium dengan klorin dalam hal pemantauan?
   4. Bagaimana jika hasil HI718 selalu rendah padahal dosing pump berfungsi?
9. References

Overview Standar Industri: ASHRAE 188 dan Peran Yodium

ASRHAE Standard 188-2018 mewajibkan pemilik gedung komersial, rumah sakit, dan fasilitas industri untuk merancang dan menerapkan Program Manajemen Risiko Air (Water Management Program/WMP). Target utamanya sangat jelas: meminimalkan risiko wabah Legionellosis yang bersumber dari sistem air buatan manusia, terutama cooling tower dan loop tertutup. Standar ini tidak menoleransi pendekatan spekulatif; setiap langkah pengendalian, termasuk pemilihan dan dosis biocidal, harus terukur dan terdokumentasi.

Yodium menjadi biocidal non-oksidasi yang semakin populer karena menawarkan stabilitas superior di rentang pH yang lebih lebar (6,0–8,5) dibandingkan klorin yang efektivitasnya menurun drastis di atas pH 7,5. Di lingkungan cooling tower yang sering terpapar kontaminan udara dan fluktuasi suhu, yodium mempertahankan daya bunuhnya tanpa menghasilkan bau menyengat yang biasa memicu resistansi penghuni gedung. Meski demikian, kelebihannya ini berbanding lurus dengan toksisitas material jika Anda overdosis. Konsentrasi residual yodium idealnya bertengger di kisaran 1–5 ppm; terlalu rendah membuat biofilm tetap berkembang, sedangkan di atas 10 ppm mempercepat korosi komponen logam. Fluktuasi konsentrasi ini drastis dipengaruhi oleh siklus blowdown, laju evaporasi, dan beban organik. Tanpa monitoring yodium cooling tower secara rutin, Anda beroperasi dalam kegelapan data yang berbahaya.

Persyaratan dan Scope Pemantauan Yodium

Anda harus menanamkan dalam benak tim operasional bahwa pemantauan residual kimia bukan sekadar ceklist harian—ini adalah radar dini yang menyelamatkan aset dan manusia. Dalam kerangka WMP berbasis ASHRAE 188, scope pemantauan harus menetapkan Control Limits dan Corrective Actions yang rigid.

Pertama, Anda perlu memetakan cakupan sistem yang Anda awasi. Scope ini mencakup basin cooling tower di atap gedung, chilled water loop yang menyuplai AHU, hingga sistem air proses yang mungkin memanfaatkan biocidal serupa. Frekuensi pengukuran yodium residual wajib Anda lakukan setiap hari, idealnya pada jam operasional puncak atau sesaat sebelum shift berakhir untuk konsistensi tren data. Sementara itu, parameter pendukung seperti pH, suhu, dan total dissolved solids (TDS) bisa Anda lakukan mingguan, kecuali terjadi penyimpangan yang memerlukan investigasi segera.

Ambang batas kritis yang Anda pegang harus absolut. Tetapkan batas bawah 1,0 ppm sebagai koridor disinfeksi efektif, dan batas atas 5,0 ppm untuk mencegah lepasnya uap yodium berlebih yang korosif terhadap ducting. Setiap hasil pengukuran yang keluar dari limit ini wajib memicu tindakan koreksi—entah itu penyesuaian stroke dosing pump atau lockdown distribusi air. Dokumentasi semua data ini adalah napas kepatuhan Anda saat audit. Tanpa logbook historis yang tertib, pengadilan tidak akan percaya bahwa Anda telah menjalankan Standard of Care. Risiko terburuk jelas bukan sekadar denda, melainkan wabah penyakit yang merenggut nyawa dan menutup operasional fasilitas Anda selamanya.

Metode Pengujian yang Diwajibkan

Kompleksitas pengukuran di lapangan tidak bisa Anda samakan dengan laboratorium statis yang steril. Anda butuh metode yang cepat, tepercaya, dan tidak memerlukan gelas ukur yang rentan pecah di atas scaffolding cooling tower. Metode kolorimetri DPD (N,N-diethyl-p-phenylenediamine) muncul sebagai acuan utama industri untuk monitoring yodium cooling tower. Prinsipnya elegan: reagen DPD bereaksi secara spesifik dengan oksidator kuat seperti yodium, menghasilkan larutan berwarna pink (merah muda). Intensitas warna ini berbanding lurus dengan konsentrasi yodium. Semakin pekat pink-nya, semakin tinggi residual yodium Anda.

Metode DPD menyingkirkan subjektivitas mata manusia yang rentan salah saat membaca komparator warna analog. Anda cukup mengambil sampel air dari keran sampel yang representatif, menuangkannya ke dalam vial optik, menambahkan reagen bubuk, dan mengocoknya sebentar. Dalam 20 detik, reaksi sempurna. Pengujian ini perlu Anda dukung dengan pengukuran pH dan suhu, karena efektivitas biocidal tidak hanya soal konsentrasi, tetapi juga kondisi fisikokimia air. Misalnya, yodium memang lebih stabil, tetapi pH di atas 8,5 tetap mulai mendisosiasinya. Verifikasi dosing harian membandingkan output pompa kimia teoritis dengan realita residual di air adalah satu-satunya cara mendeteksi kegagalan injeksi kimia dini. Jika pompa bekerja tetapi residual nol, Anda tahu suction line tersumbat atau larutan stok habis tanpa sensor alarm menyala.

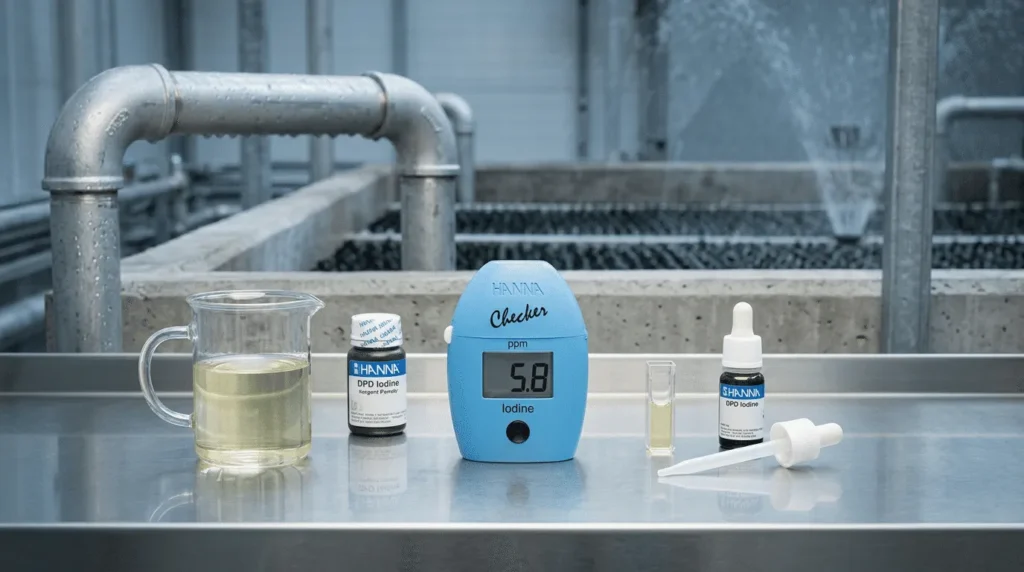

Alat yang Direkomendasikan: HI718 Hanna Instruments

Untuk menerjemahkan metode DPD menjadi aksi di lapangan, Hanna Instruments merekayasa HI718 Iodine Checker HC. Perangkat genggam ini mendobrak dilema antara harga murah alat visual dan kerumitan spektrofotometer benchtop. HI718 mengukur yodium (I₂) dalam rentang 0,0 hingga 12,5 ppm, dengan resolusi 0,1 ppm dan akurasi ±0,1 ppm ±5% dari pembacaan—presisi yang Anda butuhkan untuk membedakan level 1,0 ppm yang aman dari 0,5 ppm yang tidak efektif.

Keunggulan utama yang langsung Anda rasakan adalah kesederhanaan operasional. Desain satu tombol (single-button operation) mengeliminasi human error akibat multi-step programming. Anda tidak perlu bergelut dengan dial manual; cukup nolkan alat dengan sampel air (blank), lalu masukkan sampel yang telah diberi reagen. Hasil digital langsung muncul di layar LCD dalam hitungan detik. Ukurannya yang portabel dan ringkas memungkinkan Anda menyelipkannya di saku coverall saat inspeksi, sementara casing kokohnya melindungi optik dari benturan ringan di area plant. HI718 hadir dengan starter kit berisi enam paket reagen DPD bubuk. Format bubuk ini krusial: lebih stabil, lebih mudah disimpan, dan lebih ekonomis dibandingkan reagen cair yang berisiko tumpah dan kadaluarsa lebih cepat.

Tabel Perbandingan Metode Pengukuran Yodium

Fitur / Metode	HI718 Hanna Checker (Digital)	Test Kit Visual Komparator	Strip Tes Kolorimetri
Prinsip Pengukuran	Absorbansi cahaya LED & fotodetektor silikon	Membandingkan warna dengan roda/larutan standar	Membaca perubahan warna kertas reaktif
Resolusi	0,1 ppm	~0,5–1,0 ppm (estimasi mata)	~1,0–2,0 ppm
Akurasi	Tinggi (±0,1 ppm)	Rendah (sangat subjektif)	Rendah (dipengaruhi kelembaban)
Waktu Pengukuran	~30 detik	~2–3 menit	~1 menit
Kesalahan Operator	Minimal (digital readout)	Tinggi (parallax, pencahayaan)	Sedang (waktu baca kritis)
Rekomendasi Audit	Ideal (data presisi)	Kurang memadai	Tidak direkomendasikan

Dengan HI718, teknisi HVAC Anda tidak perlu lagi menerka-nerka apakah warna ungu muda di tabung sudah sesuai standar. Data digitalnya langsung bisa Anda transfer ke logsheet manual atau digital, menciptakan jejak audit yang solid.

Implementasi di Lapangan: Panduan Praktis

Memiliki instrumen presisi bukan jaminan data akurat jika Anda tidak disiplin dalam prosedur sampling. Seringkali hasil monitoring anomali bukan karena alat rusak, melainkan karena titik sampling yang salah. Ikuti panduan praktis ini untuk mengintegrasikan HI718 ke dalam rutinitas operasional Anda:

Langkah pertama, tetapkan Titik Sampling Tepat (TST). Jangan mengambil sampel dekat injeksi dosing pump kimia, karena Anda akan membaca konsentrasi puncak semu. Ambillah sampel di basin cooling tower atau return line yang telah tercampur sempurna secara turbulen. Konsistensi waktu sampling juga vital—lakukan selalu di jam yang sama agar variabel beban dan temperatur sekitar sebanding.

Langkah kedua, siapkan HI718 dan pastikan vial kuvet bebas dari goresan dan sidik jari. Kotoran pada kaca adalah sumber noise pengukuran terbesar. Bilas vial dengan sampel air yang akan diukur setidaknya dua kali. Isi vial hingga garis 10 mL, lap dengan kain mikrofiber, dan tempatkan di checker untuk membaca ‘blank’. Langkah ini meniadakan pengaruh kekeruhan air asli. Selanjutnya, buka satu paket reagen DPD bubuk dan tuangkan seluruhnya ke dalam vial. Segera tutup dan kocok kuat selama 10–20 detik hingga serbuk larut sempurna. Warna pink akan berkembang instan. Masukkan vial kembali ke HI718, tekan tombol, dan dalam beberapa detik Anda akan melihat hasil digital di layar.

Langkah ketiga yang paling sering dihentikan orang terlalu dini adalah pencatatan. Integrasikan hasil pembacaan HI718—bersama pH, suhu, dan laju blowdown—ke dalam logbook atau aplikasi CMMS. Dalam konteks ASHRAE 188, Anda harus menetapkan rentang operasi normal. Jika hasil di luar rentang (misal, residual drop di bawah 1,0 ppm), rencana manajemen risiko Anda harus otomatis memicu Corrective Action. Naikkan stroke pompa 10%, lalu verifikasi ulang kadar yodium setelah 2 jam sirkulasi. Prosedur tertulis ini mendemonstrasikan kontrol Anda terhadap sistem.

Tantangan dan Solusi dalam Monitoring Yodium

Meskipun instrumen dan prosedur sudah sempurna, Anda akan selalu berhadapan dengan chemistry drift—musuh laten program pengolahan air. Mengidentifikasi tantangan sejak dini dan menyiapkan solusinya harus Anda lakukan sekarang.

Tantangan pertama adalah fluktuasi pH dan suhu ekstrem. Meskipun yodium lebih stabil dari klorin, lonjakan pH di atas 9,0 karena siklus konsentrasi siklus air dapat menekan efektivitasnya. Solusinya, Anda tidak bisa hanya terpaku pada monitoring yodium cooling tower; Anda harus memonitor pH secara paralel dan mengendalikannya dengan acid feed otomatis jika perlu. Pola pikir mono-parameter sudah usang.

Kedua, kesalahan prosedur sampling sering terjadi. Sampel yang diambil lalu dibiarkan terpapar sinar matahari langsung atau diletakkan terlalu lama sebelum dites akan memberikan hasil lebih rendah karena disipasi dan reaksi fotokimia. Solusi praktisnya adalah “grab and go”: ambil sampel, segera uji di tempat teduh dekat cooling tower. Jangan bawa sampel berjalan kaki 10 menit ke kantor untuk diukur; data Anda akan kedaluwarsa.

Ketiga, akurasi checker. Meskipun HI718 tidak memerlukan kalibrasi lapangan yang rumit seperti probe ion-selektif, Anda tetap perlu melakukan validasi berkala menggunakan larutan standar (Iodine Standard) untuk memverifikasi bahwa optik dan firmware masih prima. Jadwalkan validasi ini sebulan sekali. Jika hasil standar meleset, bersihkan vial dengan asam lemah atau ganti baterai.

Keempat, kendala administratif berupa bolongnya data pencatatan. Teknisi sibuk sering mengabaikan input data, lalu rekayasa data menjelang audit. Ini jebakan fatal. Gunakan aplikasi seluler yang langsung memotret hasil HI718 dan mengunggahnya ke cloud secara real-time dengan metadata GPS dan stamp waktu. Transparansi ini menutup celah kecurangan dan melindungi Anda secara hukum.

Kesimpulan

Mengelola risiko air tidak pernah semurah membeli canister kimia; biaya sesungguhnya terletak pada verifikasi yang Anda lakukan setelahnya. HI718 Hanna Instruments menghilangkan ambiguitas dalam mengukur residual yodium, menggantikan tebak-tebakan dengan data kuantitatif. Dalam kerangka ASHRAE 188, bukti bahwa Anda bertanggung jawab atas setiap tetes air yang melewati cooling tower bukanlah opsi, melainkan standar mutlak. Jangan tunggu temuan auditor atau gejala legionellosis untuk bertindak. Evaluasi program pemantauan Anda sekarang, perkecil celah chemistry drift, dan ambil kendali penuh atas keamanan sistem air Anda dengan alat yang tepat.

Sebagai mitra terpercaya dalam pengadaan alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri menyediakan Checker Yodium HI718 dan berbagai instrumen presisi lainnya untuk mendukung program manajemen risiko air Anda. Pelajari lebih lanjut tentang komitmen kami dalam menyediakan solusi alat ukur industri. Jika Anda memerlukan rekomendasi spesifik sesuai kebutuhan teknis lapangan Anda, jangan ragu untuk menghubungi tim kami melalui layanan konsultasi gratis.

FAQ

Berapa frekuensi ideal pengukuran yodium di cooling tower?

Frekuensi ideal adalah setiap hari, atau minimal sekali per shift operasional. Pengukuran harian sangat kritis untuk mendeteksi kehilangan residual mendadak akibat beban organik tinggi, kegagalan pompa, atau perubahan laju makeup water. Dalam WMP sesuai ASHRAE 188, frekuensi ini bisa ditingkatkan menjadi dua kali sehari jika sistem menunjukkan riwayat ketidakstabilan kimia.

Apakah HI718 bisa digunakan untuk mengukur yodium di air panas?

Ya, tetapi Anda harus memerhatikan prosedur sampling. Sampel air panas (di atas 40°C) yang langsung dimasukkan ke vial kaca dingin berisiko menciptakan kondensasi yang mengganggu pembacaan optik checker. Disarankan untuk membiarkan sampel sedikit mendingin hingga mencapai suhu ruang (sekitar 25°C) dalam wadah tertutup, atau Anda langsung melakukan pengukuran dengan cepat segera setelah sampling sebelum terjadi perubahan signifikan pada kimia sampel.

Apa beda yodium dengan klorin dalam hal pemantauan?

Dari sisi pemantauan, keduanya sama-sama bisa diukur dengan kolorimetri DPD, namun reagen spesifik berbeda (misal, HI718 untuk yodium versus HI701 untuk klorin bebas). Perbedaan substansial adalah stabilitas sinyal; warna pink dari reaksi DPD-yodium cenderung stabil lebih lama dibandingkan DPD-klorin yang bisa memudar lebih cepat di konsentrasi tinggi. Ini memberikan keunggulan akurasi bagi operator yang melakukan monitoring yodium cooling tower.

Bagaimana jika hasil HI718 selalu rendah padahal dosing pump berfungsi?

Jika dosing pump berfungsi normal (Anda verifikasi dengan gelas ukur di titik injeksi) namun residual selalu rendah, lakukan investigasi sistematis. Pertama, periksa apakah titik sampling terlalu dekat dengan cooling tower fill yang menyebabkan off-gassing cepat. Kedua, cek apakah terjadi slug feed kontaminan organik (seperti glycol dari kebocoran chiller) yang langsung mengonsumsi yodium. Ketiga, verifikasi konsentrasi larutan stok yodium; bisa jadi vendor memberikan konsentrasi lebih rendah atau terjadi presipitasi dalam drum stok.

Rekomendasi Colorimeter

References

1. ASHRAE Standard 188-2018, “Legionellosis: Risk Management for Building Water Systems”, American Society of Heating, Refrigerating and Air-Conditioning Engineers.
2. Hanna Instruments Inc., “Checker HC HI718: Iodine Colorimeter Instruction Manual”.
3. Amjad, Z. (Ed.). (2010). “The Science and Technology of Industrial Water Treatment”. CRC Press.
4. Water Environment Federation, “Operation of Municipal Wastewater Treatment Plants”, Manual of Practice No. 11.
