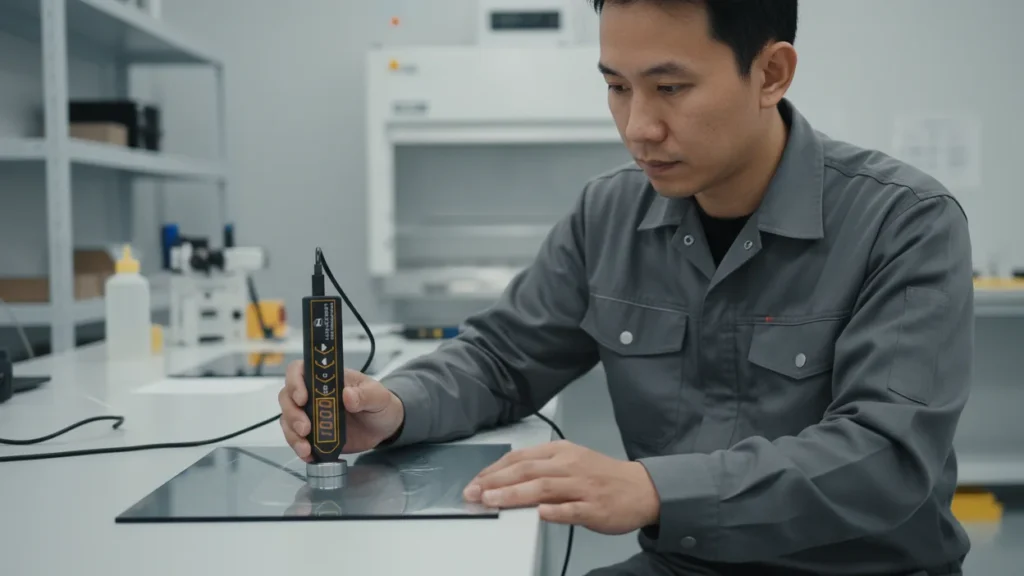

Anda melihat panel display yang baru keluar dari lini laminasi. Sekilas sempurna. Namun, begitu uji inspeksi optik menyala, malapetaka itu muncul: gelembung udara (bubble) mikroskopis di bawah polarizer, tepat di atas lembar OCA. Bagi teknisi Quality Control di industri display, ini bukan sekadar cacat estetika. Ini adalah indikasi awal delaminasi, kegagalan optik, dan potensi return massal yang menggerus profitabilitas.
Akar masalahnya seringkali bukan pada mesin laminasi yang mahal, melainkan pada variabel tersembunyi yang jarang diverifikasi dengan presisi: ketebalan adhesive OCA (Optically Clear Adhesive). OCA bukan sekadar lem; ia adalah lapisan optik kritis. Ketebalan yang tidak seragam, meski hanya deviasi beberapa mikron, akan menciptakan kantong udara (bubble) dan tegangan dalam yang memicu delaminasi seiring waktu, terutama saat terkena siklus suhu dan kelembaban.
Artikel ini adalah panduan praktis untuk Anda, para insinyur dan teknisi QC. Kami akan membongkar checklist verifikasi ketebalan OCA menggunakan solusi pengukuran non-destruktif unggul, NOVOTEST UT-3K-EMA. Lebih dari sekadar teori, Anda akan mendapatkan template audit harian, pemahaman standar ASTM yang relevan, dan langkah pasti untuk memastikan setiap panel bebas bubble, menjaga kualitas optik dan ketahanan lingkungan produk Anda.
Checklist Utama: 7 Langkah Verifikasi Ketebalan OCA untuk Mencegah Bubble Laminasi
Berikut adalah checklist langsung pakai. Integrasikan ke dalam SOP Anda untuk menghilangkan tebakan dalam proses laminasi.
- Kalibrasi Alat Ukur: Sebelum shift dimulai, kalibrasi NOVOTEST UT-3K-EMA pada blok standar referensi. Pastikan mode pengukuran EMA (Electro-Magnetic Acoustic) aktif dan probe yang digunakan sesuai untuk material non-logam (kaca/film).
- Identifikasi Titik Pengukuran Kritis: Jangan hanya mengukur di tengah. Tentukan grid pengukuran: tepi kiri, tengah, tepi kanan, serta area kurva atau lengkungan panel. Area tepi adalah hotspot untuk inkonsistensi aliran adhesive.
- Lakukan Pengukuran Pre-Laminasi: Ukur ketebalan OCA sebelum proses laminasi final. Aplikasikan probe pada substrat (cover glass atau film polarizer) yang telah ditempeli OCA, namun belum dilaminasi penuh.
- Verifikasi terhadap Spesifikasi: Bandingkan hasil ukur real-time dengan lembar data teknis pabrikan OCA. Catat setiap deviasi.
- Catat Variasi Ketebalan: Terapkan toleransi ketat. Variasi ketebalan di seluruh area panel tidak boleh melebihi ±5% dari nilai nominal. Jika OCA 25μm, deviasi maksimum yang dapat diterima adalah ±1.25μm.
- Kontrol Lingkungan: Periksa dan catat suhu serta kelembaban ruangan. Standar tipikal untuk ruang bersih laminasi adalah 23±2°C dan 50±5% RH. Fluktuasi akan mengubah viskositas OCA dan mempengaruhi hasil laminasi.
- Dokumentasikan Data: Gunakan fitur penyimpanan internal hingga ribuan titik data pada UT-3K-EMA. Transfer data via USB untuk traceability batch dan analisis Statistical Process Control (SPC).
Penjelasan Detail Tiap Poin Penting dalam Checklist
Memahami “mengapa” di balik setiap langkah sama pentingnya dengan eksekusinya. Berikut adalah uraian teknis dari poin-poin kritis di atas.
1. Kalibrasi NOVOTEST UT-3K-EMA untuk Akurasi Mutlak
Teknologi EMA pada UT-3K-EMA menghasilkan gelombang akustik langsung di dalam material tanpa memerlukan couplant (gel). Ini menghilangkan variabel ketidakakuratan akibat tekanan aplikasi gel. Namun, kecepatan suara pada setiap material sedikit berbeda. Kalibrasi wajib dilakukan pada blok standar dengan material identik (kaca atau akrilik) dan ketebalan yang diketahui. Ini memastikan akurasi hingga ±0.001 mm, kritis untuk OCA yang sangat tipis. Melewatkan langkah ini adalah sumber utama hasil pengukuran yang menyesatkan.
2. Metode Pemilihan Titik: Di Mana Bubble Bermula
Bubble dan delaminasi hampir selalu dimulai dari tepi atau area dengan tegangan mekanis tinggi (hotspot stress). Mengukur hanya di bagian tengah akan memberikan rasa aman palsu. Pada tepi panel, OCA cenderung lebih tipis karena efek aliran saat proses pemotongan atau penempatan. Lakukan setidaknya 5-9 titik pengukuran per panel. Pada panel melengkung, tambahkan titik di radius kurva karena tegangan tarik di area tersebut lebih tinggi.
3. Prosedur Pengukuran Pre-Laminasi yang Tepat
Mengukur OCA yang sudah dilaminasi penuh (di antara kaca dan polarizer) seringkali menghasilkan pembacaan total thickness multi-layer yang sulit dipisahkan. Idealnya, pengukuran dilakukan setelah OCA dilaminasi ke substrat pertama (misal: cover glass), sebelum digabungkan dengan lapisan berikutnya. Tempatkan probe UT-3K-EMA secara tegak lurus dan stabil. Teknologi non-kontak via celah udara kecil pada EMA memungkinkan pengukuran tanpa merusak atau menekan permukaan adhesive yang lunak.
4. Interpretasi Data: Mengapa Tipis dan Tebal Sama Berbahayanya
- OCA Terlalu Tipis (< Toleransi): Volume adhesive tidak cukup untuk mengisi micro-gap antara dua substrat. Akibatnya, kantong udara tertinggal, langsung membentuk bubble.
- OCA Terlalu Tebal (> Toleransi): Menyebabkan tekanan laminasi tidak merata. Material berlebih akan terdesak ke tepi, menciptakan variasi tegangan internal. Saat panel menjalani siklus termal, area tebal dan tipis memuai pada laju berbeda, memicu delaminasi bertahap yang tidak terdeteksi saat inspeksi awal.
5. Hubungan Ketebalan dengan Viskositas dan Aliran
OCA adalah material viskoelastik. Ketebalan lapisannya menentukan bagaimana material tersebut mengalir (flow) selama proses laminasi bertekanan. Lapisan yang terlalu tebal akan mengalir berlebihan, berpotensi menyebabkan kebocoran (squeeze-out) dan kontaminasi. Lapisan terlalu tipis tidak akan mengalir cukup untuk membasahi permukaan substrat secara sempurna, menghasilkan daya rekat rendah. Kontrol ketebalan adalah kontrol langsung terhadap perilaku reologi OCA.
6. Pengaruh Suhu & Kelembaban pada Stabilitas Dimensi
Substrat kaca dan plastik, serta OCA itu sendiri, mengalami ekspansi termal. Mengukur di ruangan 20°C vs 25°C akan memberikan hasil ketebalan yang sedikit berbeda. Standar ruang bersih (Class 1000, 23±2°C) bukan hanya untuk kebersihan partikel, tetapi untuk stabilitas dimensi material. Kelembaban di atas 55% RH berisiko menimbulkan kondensasi mikro pada substrat, yang akan terperangkap sebagai bubble selama laminasi.
7. Pencatatan Digital untuk Analisis Statistik
Pencatatan manual di atas kertas rawan kesalahan input dan sulit ditelusuri. Manfaatkan penyimpanan internal NOVOTEST UT-3K-EMA yang dapat menyimpan ribuan titik data lengkap dengan timestamp. Transfer data ke PC untuk membuat peta ketebalan panel (thickness mapping) dan diagram kontrol SPC. Analisis tren akan menunjukkan jika ada pergeseran proses, memungkinkan tindakan korektif sebelum cacat massal terjadi.
Standar atau Regulasi Terkait (ASTM & Industri)
Verifikasi ketebalan OCA bukan sekadar praktik baik; ia adalah fondasi kepatuhan terhadap standar industri yang menjamin keandalan produk. Beberapa standar kunci yang mendasari prosedur Anda meliputi:
- ASTM D1002 & ASTM D3163: Meskipun secara spesifik menguji kekuatan geser ikatan adhesive pada spesimen logam dan plastik, kedua standar ini menekankan pentingnya keseragaman ketebalan lapisan adhesive sebagai variabel kritis yang mempengaruhi kekuatan ikatan. Hasil uji kekuatan geser tidak valid jika ketebalan lapisan tidak terkontrol.
- ASTM D6195 (Loop Tack): Standar ini mengukur daya lekat (tack) adhesive. Kinerja tack berbanding lurus dengan ketebalan lapisan OCA yang optimal. Verifikasi ketebalan pra-laminasi memastikan bahwa nilai tack yang diukur oleh pabrikan OCA akan terwujud dalam proses Anda.
- IEC 61747 (Liquid Crystal Display Devices): Standar internasional ini, khususnya bagian terkait uji ketahanan lingkungan, menetapkan persyaratan kualitas optik setelah siklus termal dan kelembaban. Delaminasi dan bubble yang disebabkan oleh ketebalan OCA yang buruk akan gagal dalam uji ini.
- MIL-STD-810 (US Military Standard): Bagi produk yang menyasar pasar militer atau industri berat, standar ini mengatur metode uji lingkungan untuk ketahanan material. Kontrol ketebalan adhesive yang ketat adalah prasyarat untuk lulus uji guncangan termal dan tekanan rendah yang kerap memicu bubble.
Mengadopsi kerangka kerja dari standar-standar ini dalam checklist internal Anda akan meningkatkan kepercayaan pelanggan dan memperluas akses pasar produk Anda.
Tools yang Direkomendasikan: NOVOTEST UT-3K-EMA sebagai Solusi Unggul
Menghadapi tantangan mengukur lapisan tipis, transparan, dan lunak seperti OCA pada substrat non-logam memerlukan alat yang tepat. NOVOTEST UT-3K-EMA dirancang untuk mengatasi kelemahan alat ukur konvensional. Berikut perbandingannya:
| Fitur / Metode | Mikrometer Kontak | Ultrasonik Konvensional (dengan Couplant) | NOVOTEST UT-3K-EMA (Teknologi EMA) |
|---|---|---|---|
| Prinsip Kerja | Kontak mekanis, tekanan fisik | Gelombang suara melalui media gel | Gelombang elektro-magnetik-akustik non-kontak |
| Persiapan Sampel | Tidak ada | Harus aplikasikan dan bersihkan gel | Tidak diperlukan, bisa melalui celah udara atau lapisan tipis |
| Risiko Kerusakan | Sangat tinggi (merusak, menggores, menekan OCA) | Rendah, namun residu gel berisiko kontaminasi | Nol (benar-benar non-destruktif & non-kontaminasi) |
| Akurasi pada Multi-layer | Rendah (hanya total) | Akurat, tergantung operator | Tinggi, mampu mengukur multi-layer dengan mode pulsa-echo spesifik |
| Kecepatan & Kemudahan | Lambat, operator-dependent | Sedang, setup diperlukan | Sangat cepat, mode otomatis, minim faktor manusia (human error) |
Keunggulan Teknis UT-3K-EMA:
- Non-Destruktif Sempurna: Tanpa kontak fisik, tidak ada tekanan yang mengubah bentuk lapisan OCA yang lunak. Anda mengukur ketebalan sebenarnya, bukan ketebalan yang terdeformasi.
- Adaptif pada Substrat: Bekerja optimal pada kaca, plastik, keramik, dan komposit. Ini sangat kontras dengan alat ukur elektromagnetik yang hanya untuk logam.
- Multi-Mode & Logging: Dilengkapi tiga mode pengukuran (otomatis, manual single-gate, manual dual-gate) yang memberikan fleksibilitas dalam menganalisis echo. Dapat terhubung ke tablet berbasis Android untuk memperluas fungsinya menjadi detektor cacat modern dengan tampilan A-scan dan B-scan. Data logging-nya mendukung transfer USB untuk dokumentasi SPC yang lengkap.
Untuk memastikan setiap lembar OCA dalam setiap batch produksi Anda memenuhi spesifikasi tanpa merusak atau menunda proses, NOVOTEST UT-3K-EMA adalah pilihan yang tak tertandingi. Mendapatkannya melalui distributor resmi dan berpengalaman seperti CV. Java Multi Mandiri memastikan Anda tidak hanya membeli alat, tetapi juga dukungan teknis dan garansi yang terpercaya. Sebagai supplier spesialis alat ukur dan pengujian, mereka mendukung proses quality control Anda agar berjalan mulus dan menghasilkan produk dengan kualitas tak terkompromikan.
Kesalahan yang Sering Terjadi dalam Verifikasi Ketebalan OCA
Bahkan dengan alat canggih, kesalahan operator dapat mengompromikan seluruh rantai kendali mutu. Berikut lima kesalahan umum yang harus dihindari:
- Mengabaikan Kalibrasi: Mengasumsikan alat dalam kondisi “kemarin masih bagus.” Tanpa kalibrasi harian pada blok standar, akurasi hilang. Solusi: Wajibkan langkah “First Piece Check” dengan blok referensi setiap shift.
- Mengukur di Area Terkontaminasi: Debu, residu pembersih, atau sidik jari menciptakan lapisan tipis antara probe dan OCA, menghasilkan pembacaan echo yang salah. Solusi: Inspeksi visual dan pembersihan area pengukuran dengan kain optik bebas serabut sebelum pengukuran.
- Tidak Memetakan Tepi vs. Tengah: Hanya mengukur di satu titik geografis panel. Bubble hampir selalu muncul di tepi atau sudut terlebih dahulu. Solusi: Tetapkan grid pengukuran dengan titik tepi wajib.
- Kesalahan Mode Pengukuran: Menggunakan pengaturan alat untuk material logam pada lapisan OCA plastik. Solusi: Standarisasi setup khusus “OCA Measurement Mode” yang disimpan dan dikunci. Gunakan mode otomatis pada UT-3K-EMA untuk mengurangi intervensi pengaturan.
- Tidak Mencatat Kondisi Lingkungan: Mendapatkan hasil ukur bagus saat pagi hari yang dingin, namun tidak menyadari perubahan suhu siang hari mengubah ketebalan material. Solusi: Sinkronkan pencatatan data pengukuran dengan data logger suhu dan kelembaban ruangan.
Quick Audit Template: Checklist Harian Verifikasi Ketebalan OCA
Gunakan template ini sebagai catatan harian atau per batch. Lampirkan pada traveler produksi Anda.
| Tanggal | Shift | Line | Panel ID | Lokasi Pengukuran | Ketebalan OCA (µm) | Spesifikasi ± Toleransi (µm) | Status (OK/NG) | Tanda Tangan Op. |
|---|---|---|---|---|---|---|---|---|
| 2024-05-21 | 1 | A | P001 | Tepi Kiri | 24.8 | 25 ± 2 | OK | [TTD] |
| 2024-05-21 | 1 | A | P001 | Tengah | 25.1 | 25 ± 2 | OK | [TTD] |
| 2024-05-21 | 1 | A | P001 | Tepi Kanan | 26.5 | 25 ± 2 | NG | [TTD] |
| … | … | … | … | … | … | … | … | … |
Instruksi Pengisian:
- Gunakan NOVOTEST UT-3K-EMA yang telah dikalibrasi.
- Ukur minimal 5 titik per panel (4 sudut + 1 tengah). Tambahkan titik untuk panel besar.
- Kriteria Accept/Reject: Status “NG” jika satu saja titik di luar toleransi
Spesifikasi ± Toleransiatau variasi antar titik melebihi 5% dari nilai nominal. - Frekuensi Audit: Wajib untuk panel pertama setiap batch/pergantian roll OCA dan selanjutnya setiap 2 jam produksi.
Kesimpulan
Mencegah bubble pada laminasi polarizer adalah pertempuran melawan variabel yang tidak terlihat. Ketebalan OCA adalah variabel paling kritis yang, jika dikendalikan, akan meniadakan akar penyebab paling umum dari cacat optik ini. Melalui tujuh langkah checklist yang terstruktur, pemahaman standar ASTM, dan penghindaran kesalahan operator, Anda mentransformasi proses QC dari sekadar inspeksi akhir menjadi kendali proses proaktif.
Kunci untuk mengeksekusi strategi ini dengan presisi adalah alat ukur yang tepat. NOVOTEST UT-3K-EMA menawarkan metode non-destruktif, akurat, dan efisien yang tidak dapat ditandingi oleh alat konvensional. Integrasikan teknologi ini ke dalam lini Anda.
Saatnya memperbarui checklist kendali mutu Anda sesuai standar terbaru dan melengkapi lantai produksi dengan solusi pengukuran yang mampu mendukung standar tinggi tersebut. Untuk konsultasi lebih lanjut mengenai alat ukur ketebalan canggih yang sesuai dengan kebutuhan spesifik proses laminasi Anda, CV. Java Multi Mandiri hadir sebagai mitra terpercaya. Sebagai supplier dan distributor alat ukur dan pengujian, mereka siap mendukung Anda dalam membangun sistem kendali mutu yang presisi dan andal.
FAQ
Apa penyebab utama bubble pada laminasi polarizer?
Penyebab utama adalah ketidakseragaman ketebalan lapisan OCA (terlalu tipis menciptakan rongga, terlalu tebal menyebabkan tekanan tak merata), kontaminasi partikel, dan profil suhu/tekanan laminasi yang tidak sesuai. Verifikasi ketebalan adalah langkah pencegahan paling fundamental.
Berapa toleransi ketebalan OCA yang aman agar tidak terjadi delaminasi?
Toleransi yang aman sangat bergantung pada spesifikasi pabrikan OCA dan desain panel. Sebagai aturan praktis yang ketat, variasi ketebalan di satu panel tidak boleh melebihi ±5% dari ketebalan nominal. Untuk OCA 25μm, jaga ketat di rentang 23.75μm hingga 26.25μm.
Apakah NOVOTEST UT-3K-EMA bisa digunakan untuk mengukur OCA yang sudah dilaminasi?
Secara teknis, ya. Namun, Anda harus berhati-hati karena sinyal echo akan merepresentasikan tumpukan multi-layer (kaca+OCA+polarizer). Memisahkan sinyal layer setipis OCA dari total tumpukan bisa jadi rumit tanpa setup parameter yang tepat. Pengukuran pre-laminasi pada satu substrat sangat direkomendasikan untuk akurasi dan kemudahan tertinggi.
Bagaimana cara kalibrasi NOVOTEST UT-3K-EMA untuk pengukuran OCA?
Kalibrasi dilakukan dengan menempelkan probe pada blok kalibrasi standar yang memiliki material dan ketebalan yang diketahui (biasanya akrilik atau kaca). Masuk ke menu kalibrasi alat, masukkan nilai ketebalan blok standar, lalu lakukan pengukuran hingga alat mengkalibrasi kecepatan suara yang sesuai. Lakukan ini dengan mode “EMA-Mode” aktif untuk material non-konduktif.
Rekomendasi Ultrasonic Thickness Meter
References
- ASTM International. (2019). ASTM D1002-10(2019), Standard Test Method for Apparent Shear Strength of Single-Lap-Joint Adhesively Bonded Metal Specimens by Tension Loading (Metal-to-Metal). West Conshohocken, PA: ASTM International.
- ASTM International. (2017). ASTM D6195-03(2017), Standard Test Methods for Loop Tack. West Conshohocken, PA: ASTM International.
- International Electrotechnical Commission. (2015). IEC 61747-5:2015, Liquid crystal display devices – Part 5: Environmental, endurance and mechanical test methods. Geneva: IEC.
- NOVOTEST. (2023). Product Manual: UT-3K-EMA Thickness Gauge. Dnipro: NOVTECH Systems.
- Park, J., & Kim, S. (2020). Effect of OCA thickness uniformity on bubble defect formation in flexible display lamination. Journal of the Society for Information Display, 28(4), 345-353.
