Verifikasi Kekerasan HRc Pasca Tempering: Solusi dengan Alat Ukur Kekerasan NOVOTEST TS-R

Komponen baja hasil tempering dengan kekerasan di bawah spesifikasi adalah mimpi buruk bagi setiap insinyur kualitas. Bayangkan ribuan gear, shaft, atau spring yang baru saja melewati proses heat treatment panjang harus ditolak atau, lebih parah lagi, lolos ke perakitan dan gagal di lapangan. Masalah ini seringkali berakar dari proses verifikasi kekerasan yang tidak konsisten atau tidak akurat. Anda membutuhkan pendekatan terstruktur, bukan sekadar pengukuran acak. Artikel ini menyajikan panduan checklist praktis untuk memverifikasi kekerasan Rockwell C (HRc) secara akurat menggunakan Alat Ukur Kekerasan NOVOTEST TS-R, mengacu pada standar ISO 6508-1. Tujuannya jelas: menangkap komponen gagal sebelum mencapai pelanggan Anda.

1. Checklist Utama Verifikasi Kekerasan Pasca Tempering
2. Penjelasan Poin-Poin Penting dalam Checklist
3. Standar dan Regulasi Terkait: ISO 6508-1
4. Tools yang Direkomendasikan: Alat Ukur Kekerasan NOVOTEST TS-R
5. Kesalahan yang Sering Terjadi dalam Verifikasi Kekerasan
6. Quick Audit Template untuk Verifikasi Kekerasan
7. Kesimpulan
8. FAQ
   1. Mengapa kekerasan setelah tempering seringkali tidak sesuai spesifikasi?
   2. Apa keuntungan metode Rockwell HRc dibandingkan Brinell atau Vickers untuk baja temper?
   3. Berapa frekuensi kalibrasi yang direkomendasikan untuk NOVOTEST TS-R?
   4. Apakah alat ini bisa digunakan untuk mengukur kekerasan komponen dengan geometri kompleks?
9. References

Checklist Utama Verifikasi Kekerasan Pasca Tempering

Verifikasi yang efektif membutuhkan pendekatan sistematis. Gunakan delapan langkah kritis di bawah ini sebagai panduan operasional standar (SOP) Anda. Setiap langkah dirancang untuk menghilangkan variabel yang dapat mengompromikan integritas hasil pengukuran HRc. Mengabaikan satu poin saja dapat menghasilkan data yang menyesatkan, mengarah pada keputusan penerimaan atau penolakan komponen yang salah.

Inilah checklist yang harus diaplikasikan segera setelah proses tempering selesai dan komponen telah dingin pada suhu ruang (10–35°C sesuai persyaratan ISO 6508-1):

1. Persiapkan Spesimen Uji: Pastikan permukaan area yang akan diukur bersih (bebas kerak, oli, atau lapisan oksida pasca-tempering) dan rata. Gunakan abrasive pad atau gerinda tangan dengan hati-hati jika perlu, pastikan tidak mengubah struktur mikro karena panas gesekan.
2. Kalibrasi dan Verifikasi Alat: Lakukan verifikasi harian pada NOVOTEST TS-R menggunakan blok referensi HRc bersertifikat yang nilainya mendekati target kekerasan spesimen Anda.
3. Pilih Skala dan Indentor yang Tepat: Konfirmasikan pengaturan alat pada skala HRc dengan indentor kerucut intan 120° dan beban total 150 kgf.
4. Lakukan Pengukuran Multi-Titik: Lakukan indentasi pada minimal 3 hingga 5 titik yang mewakili luas penampang kritis komponen. Ikuti standar jarak antar indentasi (minimal 3x diameter indentasi) dan dari tepi material (minimal 2.5x diameter indentasi).
5. Catat Semua Nilai: Tulis setiap hasil pengukuran, termasuk yang tampak menyimpang. Jangan mencatat hanya rata-ratanya.
6. Evaluasi dan Abaikan Anomali (dengan Catatan): Jika terdapat satu titik yang nilainya jauh di bawah atau di atas mayoritas, investigasi penyebab lokal (karburisasi, dekarburisasi, inklusi). Jika terbukti tidak merepresentasikan matriks material, secara teknis dapat diabaikan dengan justifikasi yang terdokumentasi.
7. Hitung Rata-Rata dan Bandingkan: Rata-ratakan hasil valid, lalu bandingkan dengan rentang spesifikasi target desain (contoh: 58-62 HRc). Komponen harus berada dalam rentang tersebut, bukan hanya mendekati rata-rata.
8. Dokumentasikan: Catat seluruh hasil, ID operator, ID alat, dan serial number blok referensi yang dipakai. Arsipkan untuk keperluan audit, traceability, dan analisis jaminan kualitas.

Penjelasan Poin-Poin Penting dalam Checklist

Menerapkan checklist tanpa memahami “mengapa” di balik setiap langkah hanya akan menciptakan rutinitas tanpa kepekaan terhadap masalah laten. Setiap item dalam checklist di atas adalah benteng terhadap mode kegagalan spesifik yang umum terjadi di lantai produksi.

Persiapan Permukaan yang Tepat
Mengukur di atas permukaan yang tidak bersih atau tidak rata adalah sumber kesalahan nomor satu. Lapisan oksida tipis dari tungku tempering atau permukaan yang terlalu kasar akan menyerap sebagian beban minor awal (10 kgf), menghasilkan kedalaman indentasi yang lebih dalam dan pembacaan yang keliru lebih lunak (error bisa mencapai 2-3 HRc). Ini adalah perbedaan antara komponen yang diterima dan ditolak.

Kalibrasi dengan Blok Referensi
NOVOTEST TS-R adalah instrumen mekanis presisi, tetapi indentor intan dapat aus dan sistem pembebanan dapat bergeser seiring waktu. Verifikasi harian dengan blok referensi bersertifikat yang tertelusur ke standar nasional adalah satu-satunya cara untuk memastikan alat mengukur dengan benar. Ini menjamin ketertelusuran pengukuran Anda dari lantai pabrik ke standar internasional, fondasi utama ISO 6508-1.

Pemilihan Skala HRc
Skala Rockwell C adalah standar de facto untuk baja karbon tinggi dan baja paduan yang telah dikeraskan dan ditempering. Skala ini menggunakan indentor intan 120° dengan beban total 150 kgf. Menggunakan skala yang salah, seperti HRb dengan indentor bola baja, pada material keras akan merusak indentor dan menghasilkan data yang tidak berarti.

Signifikansi Pengukuran Multi-Titik
Material bukan entitas yang sepenuhnya homogen, terutama baja hasil tempering. Sedikit segregasi unsur paduan atau gradien suhu saat proses sebelumnya dapat menyebabkan variasi kekerasan lokal. Mengukur minimal 3-5 titik dan merata-ratakannya memberikan representasi yang lebih akurat tentang kekerasan curah komponen, sesuai dengan persyaratan statistik ISO 6508-1.

Investigasi Kegagalan
Ketika hasil pengukuran gagal memenuhi spesifikasi, checklist tidak berhenti di pencatatan. Ini memicu investigasi formal. Apakah suhu tempering terlalu tinggi? Apakah terjadi kebocoran panas di zona tungku? Apakah baja yang dipasok sudah memiliki hardenability yang rendah? NOVOTEST TS-R memberikan data objektif untuk memulai analisis akar penyebab dan mencegah kegagalan berulang.

Standar dan Regulasi Terkait: ISO 6508-1

Kepatuhan terhadap standar internasional mengubah prosedur internal Anda dari “praktik baik” menjadi “kebutuhan kontrak” yang diakui secara global. ISO 6508-1 adalah standar primer yang mendefinisikan metode uji kekerasan Rockwell untuk skala A, B, C, D, E, F, G, H, dan K.

Standar ini secara preskriptif mengatur aspek-aspek kritis pengujian:

• Indentor dan Beban: Menetapkan spesifikasi geometri untuk indentor intan dan bola baja, serta kombinasi beban minor (3 atau 10 kgf) dan utama (60, 100, atau 150 kgf). Untuk HRc, ketentuannya adalah indentor intan 120° dengan beban total 150 kgf.
• Siklus Pengujian: Mengatur kecepatan aplikasi beban dan durasi waktu penahanan (dwell time) yang direkomendasikan antara 1 hingga 8 detik setelah beban utama penuh tercapai, untuk memungkinkan deformasi plastis stabil. NOVOTEST TS-R mengakomodasi ini dengan waktu tinggal yang dapat diatur hingga 60 detik.
• Metode Perhitungan: Mendefinisikan secara matematis bagaimana kedalaman indentasi residual diukur dari titik referensi beban minor untuk menghitung angka kekerasan.
• Estimasi Ketidakpastian: Memberikan panduan kepada pengguna untuk menghitung ketidakpastian pengukuran dari kontribusi alat, operator, dan inhomogenitas material.

Menggunakan alat seperti NOVOTEST TS-R yang dirancang dan diproduksi untuk mematuhi persyaratan ISO 6508-1 adalah langkah proaktif untuk memastikan keberterimaan data Anda. Ini menghilangkan perdebatan dengan auditor atau pelanggan Anda mengenai validitas metode uji. Sertifikat kalibrasi yang disertakan, bila dirawat dengan baik, menjadi bukti bahwa jejak audit pengukuran Anda kredibel dan tertelusur.

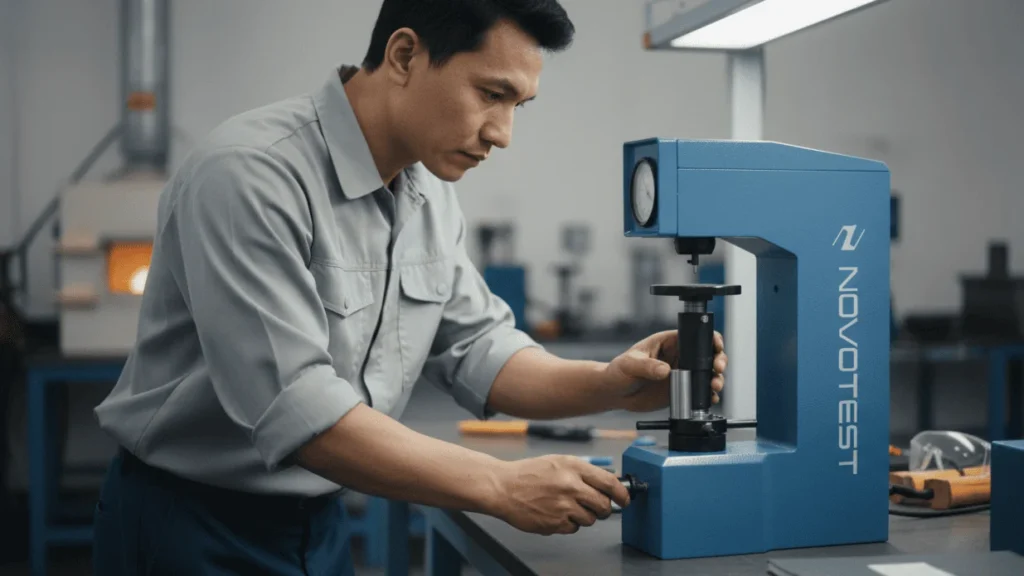

Tools yang Direkomendasikan: Alat Ukur Kekerasan NOVOTEST TS-R

Memilih alat ukur yang tepat untuk verifikasi kekerasan tempering adalah investasi strategis. Alat Ukur Kekerasan NOVOTEST TS-R menawarkan solusi yang selaras sempurna dengan tuntutan checklist dan standar yang telah kita bahas.

Tabel berikut merangkum spesifikasi kunci yang menjadikannya pilihan ideal untuk aplikasi tempering:

Fitur Utama	Spesifikasi/Deskripsi Alat Ukur Kekerasan NOVOTEST TS-R	Manfaat Langsung untuk Verifikasi Tempering
Metode Uji	Rockwell, sesuai ISO 6508-1	Memastikan keberterimaan data uji secara internasional.
Indentor	Kerucut intan Rockwell 120° & bola baja paduan keras	Cakupan penuh untuk skala HRc dan skala Rockwell lainnya.
Beban Uji	Hingga 1471 N (150 kgf)	Konfigurasi standar untuk pengukuran HRc pada baja keras.
Resolusi	0,1 HR	Presisi tinggi untuk mendeteksi variasi kecil kekerasan pasca-tempering.
Waktu Tinggal (Dwell)	Dapat diatur antara 5 hingga 60 detik	Fleksibilitas mengikuti persyaratan spesifik prosedur atau material.
Ketinggian Maks. Benda Uji	Hingga 200 mm (opsional hingga 400 mm)	Mengakomodasi komponen dengan berbagai dimensi tanpa pemotongan destruktif.
Desain & Operasi	Mekanis murni, tanpa elektronik, portabel/benchtop kokoh	Keandalan ekstrem, minim perawatan, tidak terpengaruh noise listrik, bisa digunakan dekat tungku tempering.

Keunggulan Operasional untuk Verifikasi Tempering
NOVOTEST TS-R meminimalkan potensi human error. Operasinya yang sepenuhnya mekanis dan sederhana menghilangkan kerumitan antarmuka digital yang rentan. Operator hanya perlu memposisikan spesimen, mengaplikasikan beban, dan membaca hasil. Tidak ada sumber daya listrik yang dibutuhkan, membuatnya sangat portabel untuk diinstal dekat lini produksi. Keuntungan signifikan dibandingkan metode uji kekerasan lainnya adalah kecepatan dan kemudahannya yang memungkinkan pengukuran langsung pada sampel baja setelah berbagai perlakuan panas, termasuk tempering, tanpa persiapan yang rumit. Dengan menerapkan TS-R secara konsisten, sebuah pabrik komponen otomotif berhasil menurunkan tingkat reject terkait kekerasan hingga 30% karena setiap batch langsung terverifikasi sebelum melanjutkan ke proses berikutnya.

Dukungan penuh untuk perangkat ini, termasuk blok referensi, indentor, dan anvil, serta layanan kalibrasi, tersedia melalui jaringan distribusi resmi. Untuk kebutuhan pengadaan dan konsultasi lebih lanjut, Anda dapat menghubungi CV. Java Multi Mandiri, supplier dan distributor resmi yang berfokus pada penyediaan alat ukur dan pengujian berkualitas tinggi untuk mendukung integritas produksi Anda. Konsultasikan spesifikasi alat ukur yang tepat untuk lini inspeksi Anda bersama mereka.

Kesalahan yang Sering Terjadi dalam Verifikasi Kekerasan

Bahkan dengan alat terbaik sekalipun, hasil pengukuran tidak akan berarti jika prosedurnya cacat. Berikut adalah kesalahan umum yang sering kami temui saat proses verifikasi kekerasan pasca tempering, yang semuanya dapat dihindari dengan penerapan checklist secara disiplin.

• 1. Mengukur di Atas Lapisan Dekarburisasi
  Baja yang ditempering sering memiliki lapisan permukaan yang mengalami dekarburisasi (kehilangan karbon), sehingga lebih lunak. Jika lapisan ini tidak dihilangkan dengan penggerindaan ringan sebelum pengukuran, hasilnya akan menunjukkan nilai HRc yang lebih rendah dari kekerasan inti material yang sebenarnya.
• 2. Jarak Antar Indentasi Terlalu Dekat
  Melakukan indentasi baru terlalu dekat dengan indentasi sebelumnya akan menghasilkan pembacaan yang lebih rendah karena zona pengerasan regang (strain-hardened zone) di sekitar indentasi pertama. Aturan ISO 6508-1 mensyaratkan jarak pusat-ke-pusat minimal tiga kali diameter indentasi.
• 3. Mengabaikan Verifikasi Harian
  Mengasumsikan alat keras “selalu benar” adalah kesalahan fatal. Tanpa verifikasi harian menggunakan blok referensi, keausan indentor intan yang tidak terdeteksi akan menghasilkan bias pengukuran yang sistematis ke atas (lebih keras), memberikan kepercayaan palsu bahwa komponen telah memenuhi spesifikasi.
• 4. Pembebanan atau Kecepatan yang Tidak Tepat
  Pada alat yang sepenuhnya mekanis seperti NOVOTEST TS-R, operator harus memastikan roda tangan atau tuas pembebanan dioperasikan dengan kecepatan yang halus dan konsisten. Sentakan atau kecepatan berlebih saat menerapkan beban utama adalah sumber variasi pengukuran yang umum.
• 5. Posisi Spesimen Tidak Stabil
  Spesimen dengan geometri kompleks atau permukaan melengkung yang tidak ditopang dengan baik oleh anvil yang sesuai (V-anvil atau anvil khusus) akan bergeser selama indentasi, menghasilkan kesalahan pengukuran yang besar.
• 6. Membaca Skala Terlalu Cepat
  Membaca nilai kekerasan sebelum indentasi benar-benar stabil setelah beban utama dilepas adalah kesalahan operator umum. Pastikan waktu tinggal dihormati dan jarum indikator benar-benar berhenti.
• 7. Mengabaikan Efek Suhu
  Mengukur komponen yang masih hangat dari proses tempering akan menghasilkan nilai kekerasan yang lebih rendah. Standar mensyaratkan pengukuran pada suhu ruang terkendali (10-35°C).

Dengan desainnya yang kokoh dan prosedur operasi yang lugas, NOVOTEST TS-R secara inheren meminimalkan banyak kesalahan ini. Namun, disiplin operator tetaplah kunci utama. Latih operator Anda untuk mengenali dan menghindari jebakan-jebakan ini.

Quick Audit Template untuk Verifikasi Kekerasan

Template audit internal adalah alat manajemen kualitas yang kuat untuk memastikan bahwa proses verifikasi kekerasan Anda tidak hanya dijalankan, tetapi juga efektif. Gunakan template berikut setiap minggu atau sebagai bagian dari inspeksi berlapis (layered process audit).

Template Audit Proses Verifikasi Kekerasan HRc

Auditor: _____________ Tanggal: _____________ Lini/Sel: _____________

1. Ketersediaan Dokumentasi & Prosedur
☐ Prosedur kerja (SOP) verifikasi kekerasan tersedia di titik kerja. [YA] [TIDAK]
☐ SOP mengacu pada checklist 8 langkah dan standar ISO 6508-1. [YA] [TIDAK]

2. Status Kalibrasi Alat Ukur (NOVOTEST TS-R)
☐ Sertifikat kalibrasi alat tersimpan dan masih berlaku. [YA] [TIDAK]
☐ Rekam jejak verifikasi harian dengan blok referensi ada dan lengkap. [YA] [TIDAK]

3. Kondisi Alat & Aksesori
☐ Indentor intan dalam kondisi baik, bebas dari retak atau keausan. [YA] [TIDAK]
☐ Anvil yang digunakan sesuai dan tidak rusak. [YA] [TIDAK]
☐ Blok referensi HRc yang digunakan tertelusur dan tidak kadaluwarsa. [YA] [TIDAK]

4. Kompetensi dan Praktik Operator
☐ Amati operator: apakah membersihkan spesimen sebelum pengukuran? [YA] [TIDAK]
☐ Apakah operator menerapkan beban dengan kecepatan halus dan konsisten? [YA] [TIDAK]
☐ Apakah operator menggunakan minimal 3 indentasi per komponen? [YA] [TIDAK]
☐ Tanyakan: “Apa yang Anda lakukan jika hasil pengukuran di bawah spesifikasi?” (harus merujuk pada tindakan korektif/ investigasi). [LULUS] [GAGAL]

5. Review Catatan Hasil Uji
☐ Catatan hasil uji untuk 3 batch terakhir ditinjau. [YA] [TIDAK]
☐ Adakah nilai di luar spesifikasi yang tercatat? [YA] [TIDAK]
☐ Jika ya, apakah ada catatan tindakan perbaikan dan investigasi? [YA] [TIDAK] [N/A]

Temuan dan Tindakan:
________________________________________________________________________
Tanda Tangan Auditor: _____________ Tanda Tangan Supervisor QC: _____________

Template ini mengubah audit dari sekedar formalitas menjadi proses verifikasi yang menyeluruh dan terukur, memastikan NOVOTEST TS-R dan operator Anda bekerja secara optimal.

Kesimpulan

Kekerasan yang tidak memadai setelah tempering adalah risiko kualitas yang dapat sepenuhnya dimitigasi. Kuncinya bukan hanya memiliki alat uji, tetapi sistem verifikasi yang andal. Dengan mengadopsi checklist 8 langkah yang telah diuraikan, mematuhi kerangka kerja standar internasional seperti ISO 6508-1, dan menggunakan Alat Ukur Kekerasan NOVOTEST TS-R, Anda membangun sebuah sistem deteksi dini yang kokoh di lantai produksi. Sistem ini secara proaktif mencegah komponen gagal lolos ke pelanggan, melindungi reputasi, dan menekan biaya kualitas. Penerapan praktik ini secara disiplin adalah fondasi dari jaminan kualitas komponen hasil tempering yang konsisten. Sebagai informasi, untuk mendukung penerapan sistem verifikasi ini, Anda bisa mendapatkan Alat Ukur Kekerasan NOVOTEST TS-R serta konsultasi pemilihan alat melalui CV. Java Multi Mandiri, distributor terpercaya yang siap mendukung kebutuhan alat ukur dan pengujian di fasilitas produksi Anda.

FAQ

Mengapa kekerasan setelah tempering seringkali tidak sesuai spesifikasi?

Ketidaksesuaian umumnya disebabkan oleh variabel proses perlakuan panas yang tidak terkontrol. Penyebab paling sering adalah suhu tempering yang tidak akurat, waktu penahanan yang tidak cukup, variasi suhu dalam tungku, atau kesalahan dalam langkah pengerasan (quenching) sebelumnya. Selain itu, kesalahan pengukuran karena persiapan permukaan yang buruk atau alat yang tidak terkalibrasi sering disalahartikan sebagai masalah tempering.

Apa keuntungan metode Rockwell HRc dibandingkan Brinell atau Vickers untuk baja temper?

Metode Rockwell C (HRc) menawarkan kecepatan dan kesederhanaan yang tak tertandingi untuk pengujian rutin di lini produksi. Tidak seperti Brinell atau Vickers yang memerlukan pengukuran optis jejak indentasi secara manual, Rockwell langsung menampilkan angka kekerasan. Kurva persiapan yang minimal dan siklus uji yang cepat (beberapa detik) membuatnya sangat ekonomis untuk inspeksi volume tinggi pada baja keras.

Berapa frekuensi kalibrasi yang direkomendasikan untuk NOVOTEST TS-R?

Kami merekomendasikan dua tingkatan pengecekan. Pertama, verifikasi harian menggunakan blok referensi sebelum alat digunakan untuk produksi. Kedua, kalibrasi formal oleh laboratorium terakreditasi atau distributor resmi setiap 12 bulan sekali, atau lebih cepat jika ada insiden seperti penggantian indentor. Frekuensi ini menjamin akurasi jangka panjang dan ketertelusuran ke standar nasional.

Apakah alat ini bisa digunakan untuk mengukur kekerasan komponen dengan geometri kompleks?

Ya, NOVOTEST TS-R sangat adaptif untuk berbagai geometri. Kunci utamanya adalah penggunaan anvil dan dudukan pendukung yang tepat, seperti V-anvil untuk poros silinder atau anvil dengan ujung khusus untuk komponen tak beraturan, yang harus tersedia sebagai aksesori. Stabilitas spesimen selama indentasi adalah prioritas utama untuk mendapatkan hasil yang valid pada geometri apa pun.

Rekomendasi Hardness Tester

References

1. ISO 6508-1:2015, Metallic materials — Rockwell hardness test — Part 1: Test method. International Organization for Standardization.
2. ASTM E18-22, Standard Test Methods for Rockwell Hardness of Metallic Materials. ASTM International.
3. Davis, J. R. (2002). Surface Hardening of Steels: Understanding the Basics. ASM International.
4. Buku Panduan Operasional Alat Ukur Kekerasan NOVOTEST TS-R, Novotest.
