Dampak Grain Flow Misalignment pada Forging: Solusi dengan Alat Ukur Kekerasan NOVOTEST TS-R

Tahukah Anda bahwa komponen forging berkekuatan tinggi dapat mengalami kegagalan mendadak meskipun semua dimensi dan uji tariknya lolos spesifikasi? Akar masalah ini seringkali tersembunyi tidak pada cacat material yang kasat mata, melainkan pada ketidakselarasan aliran butir atau grain flow misalignment. Fenomena ini menciptakan zona lemah yang tidak terduga, yang secara drastis menurunkan ketahanan lelah material. Artikel ini mengupas tuntas bagaimana kombinasi strategis antara pengukuran kekerasan dengan Alat Ukur Kekerasan NOVOTEST TS-R dan inspeksi partikel magnetik mampu mendeteksi anomali ini secara dini. Bersiaplah untuk mengeksplorasi pendekatan non-destruktif yang efektif untuk menjamin integritas komponen kritis Anda.

1. Masalah Umum di Industri Forging
2. Penyebab Utama Grain Flow Misalignment
3. Risiko Jika Tidak Ditangani
4. Solusi yang Tersedia untuk Mendeteksi Grain Flow Misalignment
5. Perbandingan Pendekatan Solusi
6. Rekomendasi Solusi Paling Efektif: Kombinasi Uji Kekerasan dan Inspeksi Partikel Magnetik
7. Peran Alat Ukur Kekerasan NOVOTEST TS-R dalam Solusi
8. Kesimpulan
9. FAQ
   1. Apa itu grain flow misalignment dan mengapa hal ini kritis pada komponen forging?
   2. Bisakah pengukuran kekerasan saja cukup untuk mendeteksi misalignment tanpa metode lain?
   3. Apakah NOVOTEST TS-R cocok untuk semua jenis baja dan paduan yang umum digunakan dalam forging?
   4. Bagaimana standar ASTM E1444 berperan dalam proses inspeksi ini?
10. Referensi

Masalah Umum di Industri Forging

Dalam dunia forging, grain flow atau aliran butir adalah jantung dari kekuatan mekanis sebuah komponen. Proses pembentukan logam secara plastis ini idealnya menciptakan serat-serat material yang mengalir mengikuti kontur geometri produk, seperti urat kayu pada pohon yang memberikan kekuatan alami. Ketika aliran butir ini sejajar dengan arah tegangan utama yang akan diterima komponen saat beroperasi, kekuatan lelah (fatigue strength) dan ketangguhan impaknya akan mencapai titik optimal. Namun, kenyataannya tidak selalu sempurna.

Masalah grain flow misalignment terjadi ketika aliran butir tidak lagi sinkron dengan kontur, melainkan terputus, melipat, atau bahkan arahnya menyimpang drastis. Ketidakselarasan ini muncul akibat deformasi plastis yang tidak merata selama proses forging. Bayangkan menekan plastisin dengan cetakan yang desainnya kurang presisi; sebagian material akan mengalir dengan baik, namun di sudut-sudut tertentu ia akan berdesakan dan menciptakan turbulensi mikro-struktural. Zona inilah yang kemudian menjadi titik rawan inisiasi retak lelah (fatigue crack initiation).

Dampak langsung dari fenomena ini sangatlah serius. Sebuah studi kasus di industri otomotif menunjukkan bahwa connecting rod yang mengalami misalignment aliran butir mengalami kegagalan dini setelah hanya 30% dari siklus hidup desainnya. Dalam kasus lain pada industri kedirgantaraan, sebuah komponen roda pendaratan yang gagal dalam inspeksi mikro justru lolos dari inspeksi dimensi konvensional, menunjukkan bahwa ukuran luar bukanlah jaminan kualitas internal. Tantangan utamanya adalah inspeksi konvensional seperti pengukuran dimensi, uji tarik sampel representatif, atau bahkan inspeksi visual seringkali gagal mendeteksi zona mikro-struktural yang tersembunyi dan tidak homogen ini. Diperlukan pendekatan yang lebih cerdas dan terarah untuk menguaknya.

Penyebab Utama Grain Flow Misalignment

Untuk merancang solusi deteksi yang efektif, kita harus terlebih dahulu memahami akar penyebab masalah ini. Grain flow misalignment bukanlah cacat yang muncul secara kebetulan; ia adalah konsekuensi logis dari variabel proses yang tidak terkendali. Berikut adalah faktor-faktor teknis dan proses yang menjadi penyebab utamanya.

1. Pertama, desain cetakan atau die yang tidak optimal merupakan penyumbang terbesar. Cetakan yang aus, memiliki sudut radius yang terlalu tajam, atau analisis pre-form yang tidak akurat akan memaksa material mengalir dengan jalur yang tidak alami. Alih-alih mengisi rongga cetakan secara laminer, material justru mengalami aliran turbulen dan pelipatan (lapping).
2. Kedua, parameter proses forging yang tidak tepat sangat krusial. Distribusi suhu yang tidak homogen pada benda kerja—misalnya, bagian tengah lebih dingin daripada permukaan—menyebabkan perbedaan ketahanan deformasi. Akibatnya, laju pembebanan yang tidak disesuaikan dengan profil suhu ini akan menciptakan gradient tegangan sisa yang memicu penyimpangan aliran butir.
3. Faktor ketiga berasal dari material awal itu sendiri. Adanya inklusi non-logam, segregasi unsur paduan, atau struktur butir as-cast yang tidak seragam dapat bertindak sebagai penghalang yang mengganggu aliran plastis yang seragam.
4. Keempat, kesalahan pada tahap pemanasan (pre-heating) atau pendinginan pasca-forging juga berperan. Pendinginan yang tidak terkendali dapat mengunci residual stress di area dengan deformasi tidak merata, memperparah misalignment yang sudah terjadi.
5. Terakhir, kurangnya penggunaan simulasi proses seperti Finite Element Method (FEM) untuk memprediksi aliran material sebelum produksi massal menyebabkan masalah ini tidak terdeteksi secara proaktif, melainkan baru diketahui setelah produk jadi mengalami kegagalan.

Risiko Jika Tidak Ditangani

Mengabaikan deteksi grain flow misalignment bukanlah opsi yang bijak, karena risikonya melampaui sekadar satu komponen yang cacat. Konsekuensi yang ditimbulkan meliputi aspek teknis, bisnis, dan hukum yang saling terkait, membentuk spiral kerugian yang masif.

Dari sisi teknis, risiko terbesarnya adalah kegagalan dini (premature failure) yang bersifat katastropik. Zona dengan grain flow misalignment memiliki kekuatan lelah yang jauh lebih rendah dari spesifikasi. Di area ini, retak lelah (fatigue crack) akan berinisiasi dan merambat dengan cepat di bawah beban siklik, meskipun beban tersebut masih di bawah yield strength material secara teoretis. Bayangkan sebuah connecting rod mesin pesawat yang patah di tengah penerbangan, atau sebuah knuckle arm truk yang gagal saat bermanuver di jalan raya—inilah konsekuensi fatal dari sebuah zona lemah yang tidak terdeteksi.

Dari perspektif bisnis, potensi kerugiannya sangat besar. Kegagalan komponen di lapangan memicu biaya recall produk yang astronomis, belum lagi tuntutan hukum dari korban kecelakaan. Reputasi perusahaan yang dibangun puluhan tahun bisa hancur dalam semalam. Kepercayaan pelanggan korporat dan pemegang sertifikasi mutu industri seperti ISO 9001 atau IATF 16949 akan hilang, mengancam kelangsungan kontrak di masa depan. Di sisi produksi internal, tanpa deteksi dini yang akurat, pabrik mungkin terus memproduksi komponen dengan masalah laten yang sama. Ini berarti membuang sumber daya untuk memproduksi scrap rate tinggi yang apabila lolos inspeksi justru menjadi bom waktu. Menangani masalah ini bukan sekadar meningkatkan inspeksi, tetapi menyelamatkan fondasi bisnis Anda.

Solusi yang Tersedia untuk Mendeteksi Grain Flow Misalignment

Mendeteksi grain flow misalignment membutuhkan pergeseran paradigma dari inspeksi dimensi akhir menuju karakterisasi integritas material. Karena misalignment ini bermanifestasi dalam bentuk variasi kekerasan lokal dan retak mikro, strategi inspeksi yang komprehensif harus menggabungkan metode untuk “melihat” kedua tanda tersebut. Berikut adalah solusi teknis yang tersedia.

Pendekatan pertama dan paling fundamental adalah pemetaan kekerasan atau hardness mapping. Metode ini bukan sekadar mengukur satu titik kekerasan, melainkan membuat peta distribusi nilai kekerasan pada penampang kritis komponen. Variasi kekerasan yang tidak wajar—misalnya, adanya spot dengan kekerasan yang jauh lebih rendah atau lebih tinggi dari area sekitarnya—adalah indikator kuat adanya konsentrasi tegangan sisa atau zona dengan struktur mikro abnormal akibat misalignment.

Pendekatan kedua yang saling melengkapi adalah Inspeksi Partikel Magnetik (Magnetic Particle Inspection/MPI) yang dijalankan secara ketat mengikuti standar ASTM E1444. Metode ini sangat sensitif terhadap diskontinuitas permukaan dan sedikit di bawah permukaan (sub-surface). Saat medan magnet diaplikasikan pada komponen feromagnetik, kebocoran fluks magnetik akan terjadi di area yang memiliki retak, pelipatan (lap), atau seam—ciri khas dari grain flow misalignment yang parah. Partikel magnetik yang ditebarkan akan berkumpul di lokasi kebocoran fluks, menciptakan indikasi visual yang tegas.

Metode lain memang ada, namun memiliki keterbatasannya masing-masing. Ultrasonik (UT) sangat baik untuk mendeteksi cacat volumetrik internal, tetapi seringkali kurang sensitif terhadap anomali mikro-struktural seperti misalignment butir. Radiografi (X-ray/ Gamma-ray) efektif untuk melihat segregasi atau inklusi besar, namun biayanya mahal, kurang sensitif terhadap tegangan, dan menimbulkan bahaya radiasi. Metalografi atau pengujian residual stress dengan XRD sangat akurat tetapi bersifat destruktif, lambat, dan hanya cocok untuk analisis laboratorium, bukan inspeksi 100% di lini produksi. Keterbatasan inilah yang menegaskan bahwa untuk mendapatkan akurasi tinggi dengan biaya yang efisien, jalan terbaik adalah pendekatan kombinasi yang saling mengisi celah satu sama lain.

Perbandingan Pendekatan Solusi

Untuk memberikan gambaran yang objektif, penting untuk membandingkan efektivitas masing-masing pendekatan solusi dalam konteks mendeteksi dampak grain flow misalignment. Tabel perbandingan di bawah ini menyoroti aspek-aspek kunci yang menjadi pertimbangan insinyur di lapangan.

Metode Inspeksi	Akurasi Deteksi Misa-lignment	Akurasi Deteksi Retak	Kecepatan / Portabilitas	Biaya Relatif	Kemampuan Deteksi Sub-surface & Residual Stress
Hardness Mapping (NOVOTEST TS-R)	Tinggi (melalui variasi kekerasan)	Tidak langsung (mengidentifikasi zona berisiko)	Sedang-Tinggi / Portabel	Sedang	Tinggi (melalui indentasi dan pemetaan tegangan)
MPI (ASTM E1444)	Rendah-Sedang (hanya jika terjadi retak/lap)	Sangat Tinggi (untuk cacat permukaan)	Tinggi / Portabel	Rendah	Rendah-Sedang (sedikit di bawah permukaan)
Ultrasonik (UT)	Rendah	Tinggi (untuk cacat internal)	Sedang / Portabel	Sedang	Sedang-Tinggi (tergantung geometry)
Radiografi (RT)	Rendah	Sedang-Tinggi (untuk cacat volumetrik)	Rendah / Stasioner	Sangat Tinggi	Rendah (kurang sensitif terhadap tegangan)
Metalografi (Destruktif)	Sangat Tinggi	Sangat Tinggi	Sangat Rendah / Laboratorium	Tinggi	Sangat Tinggi (analisis detail)

Dari tabel di atas, jelas terlihat bahwa tidak ada satu metode pun yang menjadi “obat mujarab” untuk semua aspek. Kelebihan utama hardness mapping dengan alat seperti NOVOTEST TS-R adalah kemampuannya menyediakan data kuantitatif tentang kesehatan material secara langsung. Kita tidak hanya mendeteksi retak yang sudah terjadi, tetapi juga mengidentifikasi zona-zona dengan residual stress tinggi atau penurunan kekuatan lokal yang berpotensi menjadi sumber retak di masa depan. Data ini dapat dipetakan dan dianalisis secara canggih.

Di sisi lain, MPI memiliki keunggulan kecepatan dan sensitivitas yang luar biasa dalam mengkonfirmasi keberadaan retak permukaan. Metode ini adalah standar industri yang sudah teruji. Namun, MPI tidak bisa menilai kekuatan material di area tanpa retak. Kelemahan UT dan RT adalah ketidakmampuannya mendeteksi misalignment secara langsung, sementara metalografi terlalu lambat dan mahal untuk inspeksi rutin. Dengan demikian, kombinasi hardness mapping dan MPI menghadirkan sebuah sinergi yang sempurna: hardness mapping memindai area berisiko, dan MPI mengonfirmasi cacat yang tertinggal, memberikan gambaran integritas komponen yang lengkap dan komprehensif.

Rekomendasi Solusi Paling Efektif: Kombinasi Uji Kekerasan dan Inspeksi Partikel Magnetik

Setelah menganalisis semua opsi, satu kesimpulan yang mengerucut: pendekatan paling efektif untuk memerangi dampak grain flow misalignment adalah integrasi sistematis antara pemetaan kekerasan dengan Alat Ukur Kekerasan NOVOTEST TS-R dan Inspeksi Partikel Magnetik sesuai standar ASTM E1444. Ini bukan sekadar menjalankan dua pengujian terpisah; ini adalah sebuah protokol sinergis di mana satu hasil membimbing yang lain.

Langkah pertama adalah menggunakan NOVOTEST TS-R untuk melakukan hardness mapping pada area-area kritis komponen forging yang secara analisis simulasi atau historis produksi rentan terhadap misalignment. Area dengan gelombang kekerasan yang menyimpang dari spesifikasi menjadi sasaran prioritas. Data kuantitatif ini secara otomatis memberikan indikasi zona dengan residual stress tinggi—yang merupakan bom waktu kelelahan material. Langkah kedua, operator kemudian mengarahkan inspeksi MPI secara terfokus ke zona-zona yang telah ditandai oleh TS-R tersebut. Fokus ini membuat inspeksi menjadi jauh lebih efisien dan presisi, karena tidak perlu memindai seluruh permukaan secara membabi buta. Jika MPI mengonfirmasi adanya indikasi retak atau lap pada zona dengan anomali kekerasan, maka keputusan “reject” dapat dibuat dengan keyakinan penuh yang didukung oleh dua bukti independen yang saling menguatkan.

Pendekatan ini memiliki landasan kepatuhan standar yang kuat melalui ASTM E1444, yang mengatur secara rinci prosedur MPI, termasuk kondisi magnetisasi, verifikasi partikel, dan kriteria penerimaan, memastikan hasil inspeksi yang andal dan dapat dipertanggungjawabkan secara hukum. Banyak industri forging komponen kritis yang telah mengadopsi protokol serupa dan berhasil menurunkan angka kegagalan produk di lapangan secara signifikan. Dari sisi praktis, penerapannya jelas: buat jadwal inspeksi berkala untuk lot produksi, bekali operator dengan pelatihan komprehensif, dan dokumentasikan setiap hasil pengukuran sebagai bagian dari sistem manajemen mutu. Investasi pada dua alat ini dan pelatihan bagi tim Anda adalah asuransi yang biayanya jauh lebih kecil dibandingkan dengan biaya satu kali kejadian kegagalan produk di tangan pelanggan.

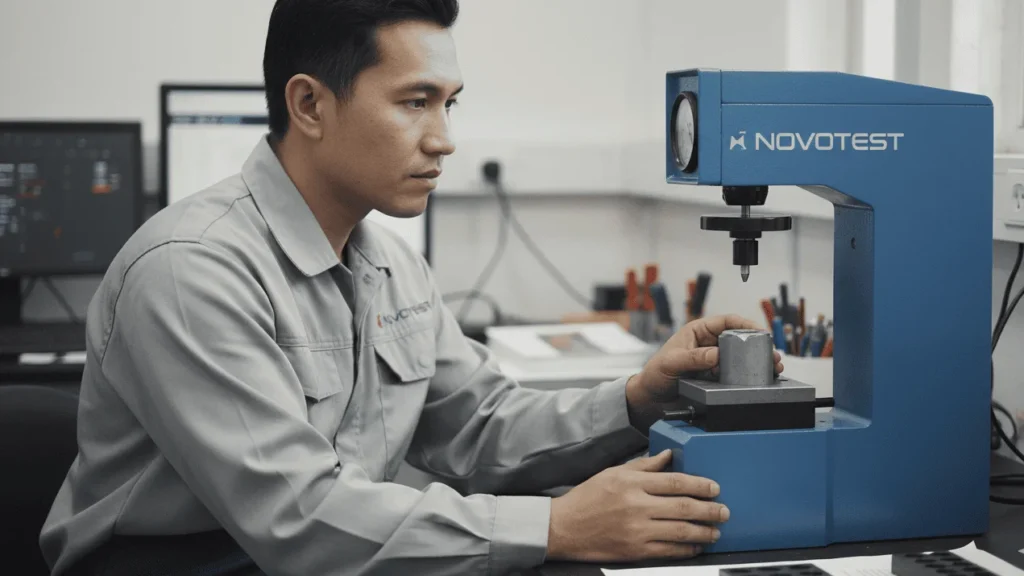

Peran Alat Ukur Kekerasan NOVOTEST TS-R dalam Solusi

Dalam skenario deteksi yang telah dijabarkan, Alat Ukur Kekerasan NOVOTEST TS-R bukan sekadar alat pendukung, melainkan menjadi tulang punggung dari proses identifikasi zona risiko. Keandalan dan fitur-fiturnya secara spesifik dirancang untuk menjawab tantangan di lingkungan forging yang keras dan sibuk.

Untuk tugas hardness mapping yang membutuhkan banyak titik pengukuran, NOVOTEST TS-R menawarkan akurasi pengukuran yang tinggi dengan pengulangan yang konsisten, sebuah syarat mutlak untuk mendapatkan peta distribusi yang valid. Fitur konversi ke berbagai skala (Rockwell, Brinell, Vickers) secara manual memungkinkan analisis lintas-referensi dengan spesifikasi material pelanggan. Desainnya yang sepenuhnya mekanis dan kokoh tanpa komponen elektronik memberikan dua keuntungan besar: pertama, keandalan dan daya tahan luar biasa di lingkungan produksi yang penuh getaran dan debu; kedua, tanpa membutuhkan catu daya, alat ini benar-benar portabel dan dapat dibawa langsung ke samping mesin forging tanpa harus menggeser komponen besar ke laboratorium.

Kemampuannya menguji sampel dengan ketinggian maksimum hingga 200 mm (bahkan 400 mm dengan opsi tambahan) memberikan fleksibilitas untuk berbagai ukuran komponen forging. Dengan indentor berlian berbentuk kerucut Rockwell dan indentor bola baja paduan keras, alat ini mampu menghadapi berbagai jenis baja dan paduan hasil perlakuan panas. Waktu tinggal (dwell time) yang dapat diatur antara 5 hingga 60 detik memastikan pengukuran yang akurat sesuai prosedur standar. Setelah pengukuran, hasilnya dapat direkam dan dipetakan ke dalam sistem digital, menyediakan dasar keputusan yang kuat. Sebagai mitra terdepan dalam penyediaan alat ukur dan pengujian, CV. Java Multi Mandiri mendukung penuh kesuksesan implementasi NOVOTEST TS-R di fasilitas Anda dengan memastikan ketersediaan unit, dukungan teknis, dan kemudahan akses untuk memenuhi kebutuhan kontrol kualitas komponen forging Anda.

Kesimpulan

Grain flow misalignment adalah ancaman laten yang diam-diam menggerogoti integritas komponen forging kritis Anda, mengubahnya dari produk berperforma tinggi menjadi titik rawan kegagalan yang merugikan. Mengandalkan inspeksi konvensional saja tidaklah cukup. Solusi untuk membongkar ancaman ini terletak pada pendekatan deteksi proaktif yang menggabungkan pemetaan kekerasan dan inspeksi partikel magnetik. Alat Ukur Kekerasan NOVOTEST TS-R hadir sebagai instrumen presisi yang memungkinkan Anda untuk “memetakan” risiko residual stress secara kuantitatif, portabel, dan andal, menjadi fondasi dari strategi kontrol kualitas yang tangguh. Jangan tunggu hingga terjadi kegagalan di lapangan. Adopsi metodologi ini sekarang, dan ubah proses inspeksi Anda dari sekadar pemeriksaan akhir menjadi benteng pertahanan mutu yang sesungguhnya.

FAQ

Apa itu grain flow misalignment dan mengapa hal ini kritis pada komponen forging?

Grain flow misalignment adalah kondisi di mana aliran butir (grain flow) pada komponen forging tidak sejajar dengan kontur produk atau arah tegangan utama yang akan diterimanya. Hal ini kritis karena aliran butir yang ideal memberikan kekuatan lelah dan ketangguhan optimal. Ketidakselarasan ini menciptakan zona lemah yang sangat rentan terhadap inisiasi dan perambatan retak lelah, sehingga dapat menyebabkan kegagalan dini meskipun dimensi dan kekerasan umum komponen masih dalam batas toleransi.

Bisakah pengukuran kekerasan saja cukup untuk mendeteksi misalignment tanpa metode lain?

Pengukuran kekerasan, khususnya dalam bentuk hardness mapping, sangat efektif untuk mengidentifikasi anomali yang disebabkan oleh residual stress tidak merata dan perubahan struktur mikro lokal akibat misalignment. Alat seperti NOVOTEST TS-R dapat menunjukkan zona berisiko tinggi. Namun, untuk sistem inspeksi yang paling andal, hasil pemetaan ini idealnya dikonfirmasi dengan metode yang mendeteksi cacat fisik secara langsung, seperti MPI. Hardness mapping memberi tahu “di mana” zona lemahnya, sementara MPI mengonfirmasi “apa” cacat yang sudah terbentuk di sana.

Apakah NOVOTEST TS-R cocok untuk semua jenis baja dan paduan yang umum digunakan dalam forging?

NOVOTEST TS-R adalah alat uji kekerasan metode Rockwell yang sangat serbaguna. Dengan indentor berlian dan indentor bola baja paduan keras serta rentang kekuatan uji hingga 1471N, alat ini cocok untuk mayoritas baja karbon, baja paduan, dan baja perkakas yang umum digunakan dalam industri forging, termasuk sampel yang telah melalui berbagai perlakuan panas. Untuk material yang sangat tipis atau lapisan permukaan, metode lain mungkin diperlukan, tetapi untuk komponen forging secara umum, TS-R adalah pilihan yang sangat andal.

Bagaimana standar ASTM E1444 berperan dalam proses inspeksi ini?

ASTM E1444 adalah standar praktik standar untuk pengujian partikel magnetik. Dalam konteks deteksi grain flow misalignment, standar ini berperan vital sebagai panduan prosedural yang ketat. Ia memastikan bahwa inspeksi MPI dilakukan dengan teknik magnetisasi yang benar, peralatan yang terverifikasi, partikel yang sesuai, dan kondisi pencahayaan yang memadai. Mengikuti ASTM E1444 memberikan jaminan bahwa setiap indikasi retak yang ditemukan, terutama pada zona yang telah ditandai oleh hardness mapping, adalah hasil proses yang andal dan valid, sehingga keputusan penerimaan atau penolakan komponen memiliki dasar teknis dan hukum yang kuat.

Rekomendasi Hardness Tester

Referensi

1. ASTM International. “ASTM E1444/E1444M-21 Standard Practice for Magnetic Particle Testing.” ASTM Book of Standards.
2. Dieter, G.E. “Mechanical Metallurgy”, SI Metric Edition, McGraw-Hill, London, 1988. (Bab mengenai forging dan pengaruhnya terhadap sifat mekanis).
3. Campbell, F.C. “Fatigue and Fracture: Understanding the Basics”, ASM International, 2012. (Penjelasan mendalam tentang inisiasi retak lelah pada anomali mikrostruktur).
4. Nageswara Rao, P. “Manufacturing Technology: Foundry, Forming and Welding”, Volume 1, 4th Edition, McGraw Hill Education, 2013. (Penjelasan detail tentang proses forging, desain die, dan analisis aliran material).
5. Novotest. “Mechanical Hardness Tester TS-R Technical Datasheet.” (Spesifikasi fungsional dan operasional perangkat uji kekerasan).
