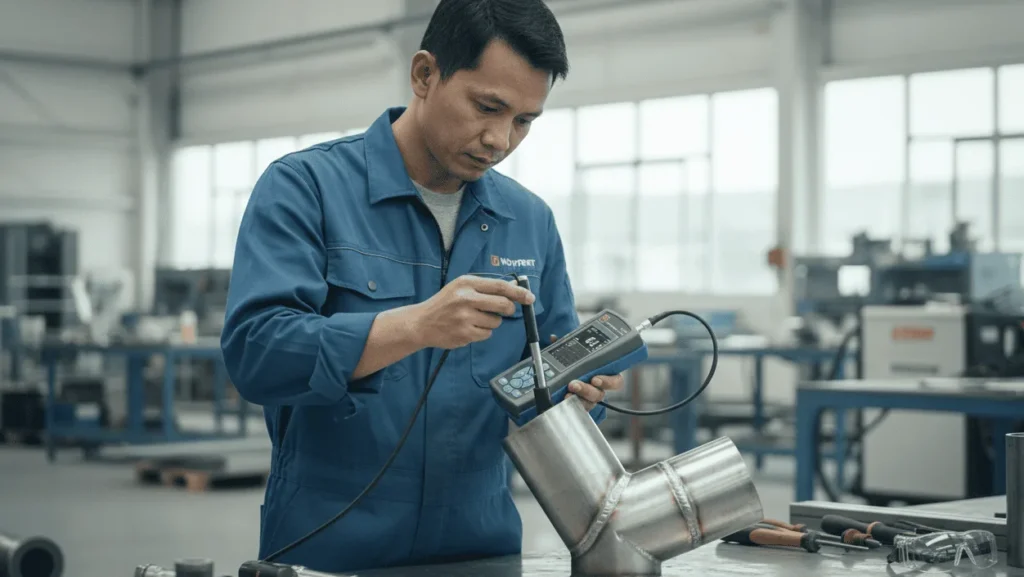

Inspeksi Kekerasan Area Las Stainless Steel dengan Leeb Hardness Tester NOVOTEST T-D3

Sambungan las pada stainless steel adalah jantung dari banyak konstruksi kritis di industri migas, petrokimia, dan pembangkit listrik. Namun, area ini juga menjadi titik paling rentan terhadap perubahan mikrostruktur akibat siklus termal pengelasan. Panas tinggi dan laju pendinginan yang cepat dapat memicu pembentukan fasa martensit keras dan getas di Heat Affected Zone (HAZ) atau logam las itu sendiri. Hasilnya adalah over-hardening yang tidak diinginkan, menciptakan diskontinuitas properti mekanik yang berpotensi menjadi titik awal retakan, korosi tegangan (stress corrosion cracking), dan kegagalan prematur.

Mengabaikan inspeksi kekerasan di area las sama saja dengan meninggalkan bom waktu pada aset bertekanan tinggi. Di sinilah pengujian kekerasan berperan sebagai lini pertahanan kritis untuk memverifikasi integritas sambungan. Standar ketat seperti NACE MR0175 secara eksplisit membatasi kekerasan maksimum untuk material di lingkungan sour service. Namun, membawa sampel las ke laboratorium memakan waktu dan biaya. Anda memerlukan instrumen portabel yang mampu memberikan hasil setara laboratorium langsung di lapangan. Leeb Hardness Tester NOVOTEST T-D3 hadir sebagai jawaban, menggabungkan metode uji non-destruktif, akurasi tinggi, dan mobilitas ekstrem untuk memastikan setiap inci lasan memenuhi spesifikasi tanpa mengorbankan integritas komponen.

Checklist Utama Inspeksi Kekerasan Las Stainless Steel

Sebelum memulai pengukuran, inspektor harus memastikan semua tahapan kritis terpenuhi agar data yang dihasilkan valid dan dapat dipertanggungjawabkan. Gunakan checklist ringkas ini sebagai panduan lapangan Anda:

1. Verifikasi Kondisi Permukaan: Pastikan permukaan area ukur bebas dari kerak oksida, percikan las (spatter), minyak, cat, atau kontaminan lain. Gunakan sikat baja tahan karat, gerinda ringan dengan amplas metallografi, atau belt sander.
2. Pilih Impact Device yang Tepat: Identifikasi geometri spesimen. Gunakan probe standar Tipe D untuk sebagian besar aplikasi. Beralih ke Tipe DC atau DL untuk area sempit, tipis, atau sensitif terhadap benturan.
3. Lakukan Kalibrasi Alat: Nyalakan NOVOTEST T-D3 dan lakukan kalibrasi menggunakan blok referensi standar (Leeb hardness block) dengan nilai yang telah disertifikasi. Pastikan deviasi pengukuran pada blok masih dalam batas toleransi.
4. Tentukan Titik Pengukuran (Mapping): Tandai tiga zona kritis: Base Metal (logam dasar yang tidak terpengaruh panas), HAZ, dan Weld Metal (logam las). Buat grid sederhana dengan minimal 3 titik indentasi per zona.
5. Lakukan Pengukuran dengan Stabil: Posisikan probe tegak lurus sempurna terhadap permukaan uji. Pegang alat dengan dua tangan untuk meredam getaran. Hindari mengukur tepat di tepi las, undercut, atau porositas yang terlihat.
6. Catat dan Bandingkan Hasil: Baca nilai Leeb (HL) atau konversi otomatis ke skala yang dibutuhkan (HRC, HV, HB). Bandingkan langsung dengan kriteria penerimaan batas kekerasan maksimum pada spesifikasi proyek atau standar acuan seperti NACE MR0175.

Penjelasan Tiap Poin Penting dalam Checklist

Keberhasilan inspeksi tidak hanya bergantung pada alat, tetapi juga pada ketelitian operator dalam mengeksekusi setiap langkah. Berikut adalah pendalaman teknis untuk setiap poin dalam checklist menggunakan NOVOTEST T-D3.

Pembersihan Permukaan dan Preparasi Sampel

Pembacaan palsu adalah musuh terbesar uji Leeb. Prinsip rebound pada metode ini sangat sensitif terhadap kekasaran permukaan dan partikel asing. Untuk stainless steel, pastikan Anda menggunakan sikat abrasif atau amplas yang tidak terkontaminasi karbon dari baja biasa, karena dapat memicu korosi galvanik atau sensitasi. Gunakan amplas metallografi grit 120–240 untuk menghaluskan area pengukuran. Pada NOVOTEST T-D3, fitur fotofiksasi objek membantu mendokumentasikan kondisi visual permukaan sebelum pengukuran, memberikan bukti bahwa prosedur preparasi telah dilakukan dengan benar.

Pemilihan dan Kalibrasi Impact Device

NOVOTEST T-D3 mendukung berbagai impact device. Untuk lasan plat tebal, Tipe D adalah pilihan standar dengan energi impact 11 Nmm. Namun, untuk pipa stainless steel berdinding tipis atau HAZ yang sempit, Tipe DC (lebih ringan dan pendek) sangat disarankan agar tidak terjadi deformasi lokal. Kalibrasi adalah ritual wajib. Jangan hanya mengandalkan kalibrasi pabrik. Gunakan blok kalibrasi dengan nilai HL yang mendekati perkiraan kekerasan material Anda. NOVOTEST T-D3 memungkinkan kalibrasi skala dalam rentang apa pun, bahkan koreksi dua titik, untuk memastikan linearitas hasil pengukuran pada material spesifik Anda.

Teknik Penentuan Titik Ukur dan Mapping

Perubahan kekerasan pada sambungan las tidak linear. HAZ sering kali memiliki lebar hanya beberapa milimeter dengan gradien kekerasan yang curam. Untuk menangkap puncak kekerasan ini, jarak antar titik indentasi idealnya sekitar 0,5–1 mm di dalam HAZ. Lakukan pemetaan grid menyilang dari base metal menuju weld metal. NOVOTEST T-D3 menyediakan mode pengukuran histogram dan grafik, memungkinkan Anda memvisualisasikan tren kekerasan secara real-time di layar. Ini sangat membantu untuk segera mengidentifikasi lonjakan kekerasan yang mencurigakan tanpa perlu menunggu analisis data di komputer.

Pencatatan dan Interpretasi Data

Setelah indentasi, data mentah Leeb (HL) akan secara otomatis dikonversi oleh NOVOTEST T-D3 ke Rockwell C (HRC), Vickers (HV), atau Brinell (HB) berkat 88 kombinasi bahan dan skala kekerasan bawaan. Dalam konteks inspeksi, jika spesifikasi proyek merujuk pada NACE MR0175/ISO 15156 untuk sour service, kriteria batas kekerasan 22 HRC untuk baja karbon tidak berlaku langsung untuk stainless steel, tetapi untuk paduan tertentu batas kekerasan maksimum sering ditetapkan pada 35 HRC atau lebih, tergantung pada grade dan kondisi lingkungan. Kuncinya adalah variasi yang tidak wajar. Jika base metal Anda 180 HV dan HAZ melonjak di atas 350 HV, potensi retak menjadi sangat tinggi. Gunakan memori internal 1000 data di T-D3 untuk menyimpan semua hasil dan membandingkannya dengan kriteria penerimaan.

Standar atau Regulasi Terkait Pengujian Kekerasan Las

Memahami lanskap regulasi adalah inti dari pekerjaan QA/QC. Kegagalan dalam memenuhi standar ini dapat menyebabkan penolakan proyek atau, lebih buruk lagi, bencana operasional. Berikut adalah standar kunci yang mewajibkan atau memandu pengujian kekerasan di area las stainless steel:

1. NACE MR0175/ISO 15156: Standar ini adalah “kitab suci” untuk material di lingkungan sour service (mengandung H₂S) di industri minyak dan gas. Bagian 3 dari standar ini mendefinisikan batas kekerasan maksimum yang diizinkan untuk berbagai paduan tahan korosi (CRA), termasuk beberapa grade stainless steel. Meskipun batas 22 HRC sangat populer untuk baja karbon, untuk stainless steel austenitik dan duplex, batasannya mungkin lebih tinggi tetapi tetap wajib diverifikasi pada HAZ dan logam las setelah pengelasan tanpa PWHT (Post Weld Heat Treatment) yang tepat.
2. ASME B31.3 (Process Piping): Kode ini sering kali mensyaratkan pengujian kekerasan sebagai bagian dari kualifikasi prosedur las (PQR) untuk servis tertentu. Catatan PQR harus mencakup survei kekerasan melintasi lasan untuk memastikan tidak ada zona getas yang terbentuk, terutama pada material P-No. 8 (Stainless Steel).
3. API 582 (Welding Guidelines for the Chemical, Oil, and Gas Industries): Standar ini memberikan panduan rekayasa praktis, merekomendasikan pelaksanaan survei kekerasan pada sambungan las paduan tahan korosi setelah pengelasan untuk memverifikasi bahwa prosedur las menghasilkan kekerasan yang seragam dan terkendali.
4. ASTM E140 (Standard Hardness Conversion Tables): Standar ini adalah referensi wajib yang mendasari konversi antar skala kekerasan. NOVOTEST T-D3 telah menanamkan algoritma konversi sesuai standar ini, memungkinkan Anda mengkonversi nilai pantulan (Leeb) ke HRC, HV, atau HB dengan validitas yang diakui secara internasional.
5. AWS D1.6/D1.6M (Structural Welding Code – Stainless Steel): Kode ini secara spesifik mengatur fabrikasi struktural stainless steel, termasuk kriteria penerimaan untuk inspeksi visual, NDT, dan pengujian mekanik seperti kekerasan.

Tools yang Direkomendasikan untuk Uji Kekerasan Lapangan

Untuk menjalankan inspeksi yang efektif, Anda tidak hanya memerlukan hardness tester, tetapi satu set peralatan terintegrasi. Berikut adalah rekomendasi peralatan dengan fokus pada peran sentral NOVOTEST T-D3.

Kategori Alat	Fungsi Utama	Rekomendasi & Spesifikasi Terkait NOVOTEST T-D3
Hardness Tester Utama	Pengukuran kekerasan portabel non-destruktif	NOVOTEST T-D3: Layar LCD warna, memori 1000 data, konversi otomatis HRC/HV/HB, konektivitas USB & aplikasi NOVOTEST Lab, operasi hingga -20°C.
Impact Device (Probe)	Menghasilkan sinyal rebound Leeb	Tipe D (standar), DC (ultra-ringan untuk area sempit), DL (untuk celah). Probe dikalibrasi pabrik untuk akurasi tinggi sesuai ASTM A956.
Blok Kalibrasi	Verifikasi akurasi alat harian	Blok dengan nilai HL rendah dan tinggi (disertakan dalam paket). NOVOTEST T-D3 mendukung kalibrasi multi-titik untuk linearisasi skala.
Preparasi Permukaan	Menghilangkan kontaminan dan kekasaran	Gerinda portable dengan amplas metallografi (grit 120-240), sikat kawat stainless steel, cairan pembersih aseton.
Manajemen Data	Pembuatan laporan digital	NOVOTEST Lab App: Koneksi online/offline ke PC atau Android via USB OTG untuk mengunduh data, statistik, dan menghasilkan laporan profesional.

Sebagai supplier dan distributor alat ukur terpercaya, CV. Java Multi Mandiri menyediakan paket solusi lengkap NOVOTEST T-D3 yang tidak hanya mencakup main unit dan probe, tetapi juga blok kalibrasi, perangkat lunak analisis, dan dukungan teknis untuk memastikan peralatan Anda siap digunakan di lingkungan fabrikasi paling keras sekalipun.

Kesalahan yang Sering Terjadi dalam Inspeksi Kekerasan Las

Bahkan dengan alat terbaik sekalipun, kesalahan prosedural dapat mengubah data presisi menjadi angka tidak berarti. Identifikasi dan hindari jebakan klasik berikut saat menggunakan Leeb Hardness Tester di area las:

1. Permukaan Tidak Rata atau Kasar: Mencoba mengukur langsung pada riak las (weld ripple) atau area yang baru digerinda dengan batu gerinda kasar (grit 24) akan menghasilkan nilai kekerasan yang liar dan lebih rendah dari sebenarnya. Prinsip Leeb mensyaratkan permukaan yang halus (minimal Ra 2 µm) untuk rebound yang valid.
2. Mengabaikan Efek Massa dan Kekakuan: Pengukuran pada pipa tipis atau komponen ringan tanpa dukungan (kopling) akan menyerap energi impact. Hasilnya adalah pembacaan yang rendah secara artifisial. Untuk komponen tipis, T-D3 perlu dikonfigurasi dengan impact device tipe khusus (DC) dan komponen mungkin perlu dijepit atau diganjal.
3. Kalibrasi ‘Seadanya’: Menggunakan blok kalibrasi yang penyok, berkarat, atau tidak memiliki ketelusuran ke sertifikat adalah pemborosan waktu. Jika NOVOTEST T-D3 Anda menunjukkan error pada blok standar, jangan melanjutkan pengukuran sebelum akar masalahnya ditemukan.
4. Lokasi Indentasi yang Salah: Meletakkan indentasi terlalu dekat satu sama lain (<3 mm) atau terlalu dekat ke tepi spesimen menyebabkan pengerasan regangan (work hardening) dari indentasi sebelumnya atau deformasi tepi, mengakibatkan over-estimasi kekerasan.
5. Konversi Skala yang Tidak Valid: Meskipun NOVOTEST T-D3 dapat mengkonversi ke berbagai skala, konversi ini paling akurat untuk baja karbon dan paduan standar. Untuk material yang sangat eksotis, sebaiknya lakukan korelasi spesifik dengan uji destruktif (misal Vickers) untuk membuat kurva kalibrasi kustom di T-D3. Hindari langsung menerima konversi HRC tanpa verifikasi jika materialnya unik.

Quick Audit Template untuk Inspeksi Kekerasan

Gunakan template audit singkat ini di clipboard atau ponsel Anda untuk memastikan setiap langkah inspeksi tereksekusi tanpa celah. Template ini memadukan kesiapan alat, prosedur, dan dokumentasi.

No.	Item Audit Verifikasi	Status (✓/✗)	Catatan Lapangan
1	Kondisi Permukaan: Bersih dari kerak, minyak, goresan kasar?
2	Kalibrasi Alat: Telah lulus verifikasi pada blok standar sebelum pengukuran?		Nilai Blok: ____ HL; T-D3: ____ HL
3	Pemilihan Probe: Apakah tipe impact device (D/DC/DL) sesuai dengan geometri dan ketebalan lasan?		Tipe: ____
4	Mapping Indentasi: Apakah sudah mencakup Base Metal, HAZ, dan Weld Metal (min. 3 titik/zona)?		Sketsa terlampir
5	Teknik Pengukuran: Apakah probe dipegang tegak lurus dengan dua tangan tanpa getaran?
6	Dokumentasi & Data: Apakah seluruh data tersimpan di memori T-D3, termasuk foto lokasi?		No. Batch File: ____
7	Verifikasi Spesifikasi: Apakah hasil kekerasan telah dibandingkan dengan kriteria penerimaan standar (NACE/ASME)?		Batas Maks: ____ HRC
8	Final Sign-off: Inspektor bertanda tangan dan tanggal inspeksi?		Nama/Paraf: ________

Kesimpulan

Inspeksi kekerasan pada area las stainless steel bukan sekadar formalitas dokumen QA/QC; ini adalah jaminan integritas struktural yang sesungguhnya. Ketiadaan kontrol kekerasan yang ketat, terutama di zona HAZ yang rentan, sama saja dengan memperkenankan titik awal kegagalan fatal. Metode Leeb, melalui alat NOVOTEST T-D3, telah merevolusi cara kita mendekati tantangan ini—mengubah pengujian mekanik yang rumit menjadi proses cepat, portabel, dan sangat akurat yang dapat dilakukan langsung di bengkel atau di ketinggian struktur.

Keunggulan NOVOTEST T-D3, mulai dari layar warna intuitif, kapasitas memori besar, hingga ketahanan operasional di suhu ekstrem, menjadikannya aset tak tergantikan bagi tim NDT dan pemeliharaan. Untuk memastikan proses pengujian Anda didukung oleh perangkat dengan akurasi dan keandalan maksimal, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian siap menyediakan solusi NOVOTEST T-D3 beserta perlengkapannya, memastikan setiap sambungan las Anda memenuhi standar kualitas tertinggi.

FAQ

Mengapa uji kekerasan penting pada area las stainless steel?

Uji kekerasan pada area las stainless steel sangat penting karena siklus termal pengelasan dapat mengubah mikrostruktur material. Perubahan ini sering kali menyebabkan penggetasan (over-hardening) di Heat Affected Zone (HAZ) atau pelunakan di logam las, yang mengurangi ketahanan korosi dan ketangguhan. Uji ini memverifikasi bahwa sambungan las tidak memiliki fasa getas yang dapat menyebabkan retak, terutama di lingkungan bertekanan tinggi atau mengandung H₂S (sour service).

Bagaimana cara membaca hasil uji kekerasan dari NOVOTEST T-D3?

NOVOTEST T-D3 menampilkan hasil pengukuran secara real-time di layar warna. Setelah probe dijatuhkan ke permukaan, alat menghitung nilai pantulan Leeb (HL). Secara otomatis, perangkat lunak internal mengkonversi nilai HL tersebut ke skala kekerasan yang Anda pilih, seperti Rockwell C (HRC), Vickers (HV), atau Brinell (HB). Layar juga dapat menampilkan statistik seperti rata-rata, nilai maksimum/minimum, dan histogram untuk membantu Anda membaca konsistensi data tanpa perlu kalkulasi manual.

Apakah standar khusus untuk batas kekerasan las stainless steel di industri minyak dan gas?

Ya, standar praktik yang paling sering digunakan adalah NACE MR0175/ISO 15156. Untuk material di lingkungan sour service, standar ini menetapkan batas kekerasan maksimum yang sangat spesifik. Meskipun batas legendarisnya adalah 22 HRC untuk baja karbon, untuk paduan tahan korosi seperti stainless steel duplex atau super duplex, batasannya sering kali berada di kisaran 28–35 HRC, tergantung pada grade dan kondisi lingkungan spesifik yang dievaluasi.

Bisakah NOVOTEST T-D3 digunakan untuk mengukur area HAZ yang sempit?

Bisa. NOVOTEST T-D3 kompatibel dengan berbagai probe, termasuk impact device Tipe DC yang memiliki dimensi lebih ramping dan energi impact lebih rendah. Probe ini memungkinkan indentasi pada area yang sangat terbatas dan dangkal seperti HAZ yang lebarnya hanya beberapa milimeter, tanpa merusak atau mendeformasi material di sekitarnya. Pastikan Anda menggunakan dudukan penyangga atau accessories tambahan untuk stabilitas jika mengukur pada pipa berdiameter kecil.

Rekomendasi Hardness Tester

References

1. NACE International. (2015). NACE MR0175/ISO 15156-3: Petroleum and natural gas industries — Materials for use in H2S-containing environments in oil and gas production — Part 3: Cracking-resistant CRAs (corrosion-resistant alloys) and other alloys.
2. American Society for Testing and Materials. (2012). ASTM E140-12b: Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness. ASTM International.
3. American Welding Society. (2017). AWS D1.6/D1.6M: Structural Welding Code – Stainless Steel. American Welding Society.
4. American Society of Mechanical Engineers. (2021). ASME B31.3: Process Piping. ASME Press.
5. Novotest. (2023). NOVOTEST T-D3 Leeb Hardness Tester Technical Datasheet. Novotest.
