Teknik Inspeksi Prasarana Kereta Api Pasca Gempa Pacitan

Gempa bumi merupakan bencana yang menguji ketahanan infrastruktur publik, termasuk jalur kereta api yang menjadi urat nadi transportasi dan perekonomian. Pasca gempa seperti yang terjadi di Pacitan, aktivitas inspeksi prasarana kereta api bukan sekadar rutinitas, melainkan sebuah keharusan yang bersifat time-critical dan berdampak langsung pada keselamatan jiwa. Kerusakan yang tidak terdeteksi—mulai dari retak mikro pada rel, pergeseran tanah halus di bawah bantalan, hingga gangguan pada geometri lintasan—dapat menjadi precursor untuk kegagalan struktural yang berbahaya saat operasi dilanjutkan.

Artikel ini menyajikan panduan komprehensif dan sistematis bagi para pemangku kepentingan, manajer fasilitas, dan tim teknis untuk melakukan penilaian kerusakan prasarana kereta api pasca gempa. Kami akan membahas pendekatan berbasis risiko, teknik inspeksi mendalam menggunakan alat ukur dan Non-Destructive Testing (NDT), serta kerangka pengambilan keputusan untuk perbaikan. Tujuannya adalah memastikan bahwa setiap keputusan untuk membuka kembali jalur didasarkan pada data teknis yang akurat dan dapat dipertanggungjawabkan.

1. Mengapa Inspeksi Pasca Gempa Sangat Kritis untuk Jalur Kereta?
   1. Jenis-Jenis Kerusakan yang Harus Diwaspadai
2. Persiapan dan Tahapan Awal Inspeksi
3. Teknik dan Alat Ukur untuk Inspeksi Mendalam (NDT & Alat Ukur)
   1. Flaw Detector untuk Mendeteksi Retak pada Rel
   2. Alat Ukur Geometri dan Kekasaran Permukaan
   3. Uji Korosi pada Komponen Baja dan Bantalan
   4. Investigasi Kondisi Tanah dan Pondasi
4. Penilaian Risiko dan Rekomendasi Perbaikan
5. Studi Kasus dan Pembelajaran dari Insiden Serupa
6. Pencegahan dan Persiapan Menghadapi Gempa di Masa Depan
7. Kesimpulan
8. Referensi

Mengapa Inspeksi Pasca Gempa Sangat Kritis untuk Jalur Kereta?

Prinsip dasarnya adalah bahwa gempa bumi memberikan gaya dinamis yang sangat besar pada struktur yang pada dasarnya statis. Jalur kereta api, dengan komponennya yang saling terhubung—tanah dasar, bantalan, rel, dan struktur pendukung seperti jembatan—sangat rentan terhadap gaya-gaya ini. Risiko utama bukan hanya pada kerusakan yang terlihat jelas seperti rel bengkok, tetapi pada defects tersembunyi yang dapat berkembang dengan cepat di bawah beban operasional kereta.

Tingkat kerusakan umumnya berkorelasi dengan magnitudo gempa dan jarak dari episentrum, tetapi faktor geoteknik lokal seperti jenis tanah dan muka air tanah juga sangat menentukan. Prasarana kereta terdampak gempa Pacitan, misalnya, perlu dinilai dengan mempertimbangkan karakteristik seismik regional dan kondisi geologi setempat. Pedoman teknis dari Direktorat Jenderal Perkeretaapian dan standar manajemen bencana pada infrastruktur kritis biasanya menetapkan inspeksi menyeluruh sebagai syarat wajib sebelum re-evaluasi operasi.

Jenis-Jenis Kerusakan yang Harus Diwaspadai

Pemahaman yang komprehensif tentang pola kerusakan potensial memandu inspeksi menjadi lebih terarah. Secara umum, kerusakan dapat dikategorikan sebagai berikut:

1. Pada Tanah Dasar dan Pondasi: Ini adalah ancaman paling kritis. Gempa dapat menyebabkan liquefaction (pencairan tanah), settlement (penurunan), atau lateral spreading (pergeseran lateral) di bawah jalur. Tanda-tandanya antara lain amblesnya permukaan tanah, munculnya retakan di sisi jalur, atau keluarnya air dan material seperti pasir (sand boiling). Kondisi tanah tidak stabil pasca bencana adalah akar dari banyak masalah struktural di atasnya.
2. Pada Badan Rel: Gaya gempa dapat menyebabkan retak fatik yang sudah ada berkembang, menimbulkan retak baru (baik transversal maupun longitudinal), tekukan plastik, atau bahkan patah. Keausan abnormal pada kepala rel juga dapat terjadi akibat pergerakan tidak terduga.
3. Pada Bantalan dan Penambat: Bantalan beton dapat retak atau patah. Bantalan kayu dapat mengalami pembusukan yang dipercepat atau keretakan. Sistem penambat (fastening system) seperti klem, paku, atau baut dapat mengalami pengendoran, patah, atau pergeseran, mengurangi restraining force yang menahan rel.
4. Pada Struktur Pendukung: Jembatan, abutment, retaining wall, dan gorong-gorong sangat rentan. Kerusakan yang dicari meliputi retak pada beton, pergeseran atau rotasi pada perletakan (bearings), serta kehilangan kekakuan pada elemen struktural.

Persiapan dan Tahapan Awal Inspeksi

Inspeksi prasarana kereta api pasca gempa yang efektif dimulai dengan persiapan yang matang, jauh sebelum tim turun ke lapangan. Langkah-langkah ini bersifat operasional dan strategis:

1. Pengumpulan Data Awal: Akses data gempa dari BMKG (magnitudo, kedalaman, episentrum, peta guncangan ShakeMap). Review as-built drawing, data investigasi tanah (soil investigation report), dan riwayat pemeliharaan segmen jalur yang terdampak.
2. Penyusunan Rencana Berbasis Risiko (Risk-Based Inspection Plan): Identifikasi segmen berisiko tinggi, seperti daerah dengan tanah lunak, area dekat lereng, jembatan, dan lokasi dengan riwayat kerusakan sebelumnya. Alokasi sumber daya (personel, alat) diprioritaskan ke area ini.
3. Briefing dan Protokol Keselamatan: Semua personel inspeksi harus dibriefing mengenai bahaya spesifik (longsor susulan, struktur runtuh, listrik). Protokol keselamatan kerja di jalur kereta api, sesuai SOP PT Kereta Api Indonesia (KAI), harus diterapkan ketat, termasuk izin kerja, lookout, dan alat pelindung diri (APD).
4. Penyiapan Peralatan: Siapkan alat sesuai rencana inspeksi, mulai dari peralatan dasar (checklist, kamera, GPS) hingga alat ukur dan NDT khusus.

Teknik dan Alat Ukur untuk Inspeksi Mendalam (NDT & Alat Ukur)

Inti dari pemeliharaan pasca gempa yang andal terletak pada kemampuan mendeteksi kerusakan yang tidak kasat mata. Di sinilah peran alat ukur kerusakan rel dan metode penggunaan alat NDT untuk inspeksi prasarana kereta menjadi krusial. Pemilihan metode didasarkan pada jenis kecacatan yang dicari, material, dan kondisi akses di lapangan.

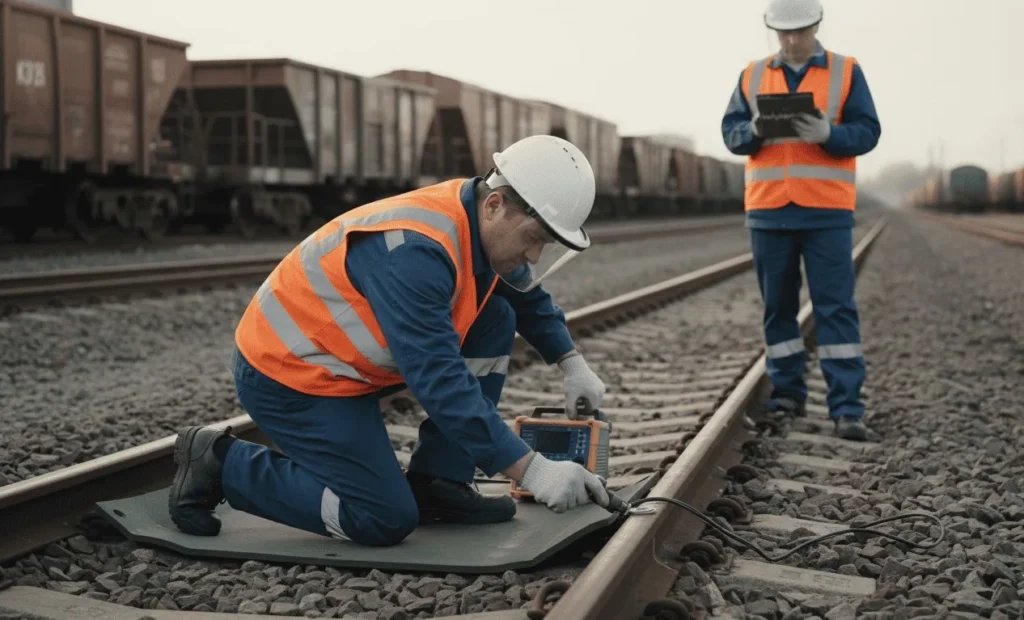

Flaw Detector untuk Mendeteksi Retak pada Rel

Penggunaan flaw detector untuk inspeksi rel, terutama Ultrasonic Testing (UT), adalah standar emas untuk mendeteksi cacat internal. Probe ultrasonik memancarkan gelombang suara frekuensi tinggi ke dalam rel. Ketika gelombang ini mengenai cacat seperti retak, sebagian dipantulkan kembali. Dari waktu tempuh dan amplitudo gema, operator terlatih dapat menentukan lokasi, ukuran, dan kedalaman cacat. Metode Magnetic Particle Inspection (MPI) efektif untuk menemukan cacat permukaan pada material feromagnetik. Keputusan untuk mengganti atau memperbaiki rel harus mengacu pada standar penerimaan yang ketat, seperti yang tercantum dalam EN 13674 atau ASTM E273.

Alat Ukur Geometri dan Kekasaran Permukaan

Integritas geometri lintasan (track geometry) adalah penjamin kenyamanan dan keselamatan. Pasca gempa, pengukuran gauge (jarak antar rel), alignment (kelurusan), dan level (ketinggian) harus dilakukan dengan alat ukur presisi seperti track gauge digital dan total station. Selain itu, pengukuran kekasaran permukaan rel pasca gempa dengan profilometer (surface roughness tester) penting. Perubahan kekasaran (parameter seperti Ra atau Rz) yang signifikan dapat mengindikasikan adanya slip atau gesekan lokal yang ekstrem selama gempa, yang berpotensi menjadi titik awal retak.

Uji Korosi pada Komponen Baja dan Bantalan

Lingkungan pasca gempa seringkali basah dan mengandung material yang terbongkar, yang dapat mempercepat korosi. Uji korosi pada prasarana kereta api melibatkan inspeksi visual sistematis yang didukung alat. Corrosion tester atau pengukur ketebalan ultrasonik (ultrasonic thickness gauge) dapat mengukur laju korosi atau kehilangan ketebalan material pada girder jembatan, sambungan rel, dan komponen baja lainnya. Boroscope (kamera serat optik) sangat berguna untuk memeriksa korosi di area yang sulit dijangkau, seperti bagian dalam struktur berongga atau di balik pelat.

Investigasi Kondisi Tanah dan Pondasi

Inspeksi kondisi tanah jalur kereta terdampak gempa memerlukan pendekatan khusus. Setelah observasi visual untuk tanda-tanda likuifaksi atau longsor, investigasi sederhana dapat dilakukan dengan hand penetrometer atau pocket penetrometer untuk memperkirakan kekuatan tanah. Untuk penilaian yang lebih komprehensif, pengukuran settlement dengan waterpass digital atau alat ukur deformasi presisi lainnya terhadap patok tetap (benchmark) sangat diperlukan. Untuk kasus kompleks, kolaborasi dengan ahli geoteknik untuk melakukan sondir atau pengujian Core Penetration Test (CPT) mungkin diperlukan.

Penilaian Risiko dan Rekomendasi Perbaikan

Setelah data inspeksi terkumpul, tahap selanjutnya adalah analisis dan sintesis. Cara menilai kerusakan jalur kereta pasca gempa Pacitan (atau daerah lain) harus sistematis. Sebuah matriks risiko sederhana, dengan parameter Likelihood (Kemungkinan) dan Consequence (Konsekuensi), dapat digunakan untuk mengklasifikasi setiap temuan kerusakan.

• Risiko Tinggi (Perbaikan Segera/Emergency Repair): Kerusakan yang langsung mengancam stabilitas, seperti retak tembus pada rel, settlement tanah yang signifikan, atau kerusakan struktur jembatan utama. Segmen ini harus ditutup dan diperbaiki segera.
• Risiko Menengah (Perbaikan Terencana): Kerusakan seperti korosi lokal yang parah, pengendoran penambat dalam jumlah banyak, atau perubahan geometri lintasan di luar toleransi. Memerlukan perbaikan dalam waktu tertentu sebelum beban operasi penuh diterapkan.
• Risiko Rendah (Pemantauan): Kerusakan minor seperti kekasaran permukaan yang sedikit meningkat atau korosi ringan. Dapat dipantau dalam siklus pemeliharaan rutin berikutnya.

Dokumentasi yang lengkap—berupa foto, koordinat GPS, hasil pembacaan alat, dan catatan inspektur—adalah kunci untuk laporan teknis, audit, dan dasar perencanaan anggaran perbaikan.

Studi Kasus dan Pembelajaran dari Insiden Serupa

Mari kita bayangkan sebuah skenario aplikatif berdasarkan konteks pasca gempa. Misalnya, pada suatu segmen prasarana kereta terdampak gempa Pacitan di daerah dengan tanah aluvial, inspeksi visual menemukan retakan halus paralel di sisi badan jalur. Tim NDT kemudian melakukan scanning UT pada rel di area tersebut dan menemukan indikasi retak transversal submilimeter di beberapa titik. Simultaneously, pengukuran geometri menunjukkan adanya alignment yang sedikit melenceng.

Analisis mengungkap korelasi: gaya gempa menyebabkan deformasi tanah dasar (lateral spreading) yang mendorong bantalan dan rel, menciptakan tegangan berlebih yang memicu retak. Rekomendasi yang lahir dari analisis ini mungkin bukan hanya penggantian rel yang retak, tetapi juga perbaikan tanah dasar di segmen tersebut (ground improvement) untuk mencegah pengulangan kejadian. Narasi semacam ini menunjukkan bagaimana data dari berbagai teknik inspeksi saling terkait untuk membentuk gambaran penyebab dan solusi yang komprehensif.

Pencegahan dan Persiapan Menghadapi Gempa di Masa Depan

Inspeksi pasca bencana adalah tindakan reaktif yang vital. Namun, budaya keselamatan yang unggul juga bersifat proaktif. Integrasi prinsip ketahanan gempa (seismic resilience) dalam desain dan pemeliharaan rutin adalah kunci. Ini dapat mencakup:

• Pemantauan Kesehatan Struktur (Structural Health Monitoring – SHM) Berkala: Menggunakan sensor (akselerometer, strain gauge) untuk memantau respons struktur terhadap beban rutin dan lingkungan, sehingga menciptakan data dasar untuk perbandingan pasca gempa.
• Pelatihan dan Sertifikasi Personel: Memastikan tim inspeksi internal atau pihak ketiga memiliki kompetensi dan sertifikasi dalam metode NDT yang relevan.
• Penyusunan dan Simulasi Prosedur Tanggap Darurat (Contingency Plan): Memiliki protokol yang jelas, termasuk alur komunikasi, skenario mobilisasi tim, dan daftar periksa (checklist) inspeksi awal, akan mempercepat respons secara signifikan.

Kesimpulan

Inspeksi prasarana kereta api pasca gempa adalah proses teknis yang kompleks, multidimensional, dan berorientasi pada keselamatan. Keberhasilannya bergantung pada pendekatan sistematis—mulai dari persiapan data, pelaksanaan inspeksi dengan alat ukur dan NDT yang tepat, hingga analisis risiko yang matang. Deteksi dini kerusakan tersembunyi dengan alat seperti flaw detector dan corrosion tester bukanlah pengeluaran, melainkan investasi untuk mencegah kegagalan operasional yang mahal dan berpotensi tragis.

Pastikan tim inspeksi Anda dilengkapi dengan pengetahuan dan alat yang tepat. Mulailah dengan meninjau dan memperbarui prosedur tanggap darurat inspeksi pasca bencana di organisasi Anda, dan pertimbangkan untuk melakukan pelatihan sertifikasi NDT bagi personel teknis.

Bagi perusahaan dan institusi yang membutuhkan peralatan ukur dan uji yang andal untuk mendukung program pemeliharaan dan inspeksi infrastruktur, CV. Java Multi Mandiri hadir sebagai mitra terpercaya. Kami menyediakan beragam instrumen presisi untuk kebutuhan industri, dari alat ukur geometri dasar hingga peralatan NDT yang lebih kompleks. Tim kami siap membantu Anda memilih solusi yang tepat untuk memastikan operasional yang aman dan efisien. Untuk konsultasi solusi bisnis dan diskusi lebih lanjut mengenai kebutuhan peralatan teknis perusahaan Anda, kunjungi halaman kontak kami di alat-ukur-indonesia.com/kontak-kami.

Disclaimer: Artikel ini bersifat informatif dan edukatif. Inspeksi teknis sebenarnya harus dilakukan oleh personel yang berkompeten dan bersertifikat sesuai dengan standar operasional prosedur (SOP) yang berlaku dari otoritas terkait seperti Ditjen Perkeretaapian. Segala tindakan berdasarkan informasi ini adalah tanggung jawab pelaku sepenuhnya.

Rekomendasi Flaw Detector

Referensi

1. Direktorat Jenderal Perkeretaapian. (N.D.). Pedoman Teknis Pemeliharaan Prasarana Kereta Api. Kementerian Perhubungan Republik Indonesia.
2. Badan Standardisasi Nasional (BSN). (2021). SNI ISO 9934-1:2021: Testing non-destructive – Magnetic particle testing – Part 1: General principles.
3. Badan Meteorologi, Klimatologi, dan Geofisika (BMKG). (N.D.). Informasi Gempabumi dan Peta Guncangan (ShakeMap). Diakses dari situs resmi BMKG.
4. American Society for Testing and Materials (ASTM). (N.D.). ASTM E273 – Standard Practice for Ultrasonic Testing of the Weld Zone of Welded Pipe and Tubing.
5. Perusahaan PT Kereta Api Indonesia (Persero). (N.D.). Standar Operasional Prosedur (SOP) Keselamatan Kerja di Jalur dan Depo.
