Prosedur Verifikasi Post-Weld Hardness dengan Alat Ukur Kekerasan NOVOTEST T-D3

Setiap sambungan las pada komponen mesin pesawat adalah titik kritis yang dapat menjadi awal kegagalan katastropik jika karakteristik materialnya melenceng. Sekadar retakan mikro yang dipicu oleh kekerasan berlebih di Heat Affected Zone (HAZ) dapat memicu kegagalan fatigue yang tidak terdeteksi selama inspeksi rutin. Industri aerospace tidak memberikan ruang untuk toleransi longgar — standar seperti ASTM A956 dan seri AMS mewajibkan setiap engineer QA/QC memiliki metode verifikasi kekerasan yang cepat, akurat, dan portabel. Di sinilah metode Leeb dengan alat ukur seperti NOVOTEST T-D3 menjadi tulang punggung pengendalian kualitas modern. Artikel ini mengupas prosedur langkah demi langkah untuk memverifikasi kekerasan hasil las pada wilayah kritis HAZ dan Partially Melted Zone (PMZ), memastikan setiap komponen memenuhi spesifikasi ketat sebelum dinyatakan layak terbang.

Overview Standar Verifikasi Post-Weld Hardness di Aerospace

Bagi pelaku maintenance, repair, dan overhaul (MRO) atau manufaktur mesin, kekerasan material bukan sekadar angka — ia berkorelasi langsung dengan ketahanan fatigue, creep, dan stress corrosion cracking. Standar internasional dan OEM menetapkan hierarki pengujian yang ketat. ASTM A956 menjadi acuan utama metode Leeb untuk pengujian kekerasan portabel, sementara ASTM E18 (Rockwell) sering dijadikan referensi dasar. Di tingkat material spesifik, AMS 2759/3 (perlakuan panas baja perkakas) dan AMS 2770 (paduan nikel) memberikan batasan nilai untuk komponen mesin. Konsekuensi dari pengabaian verifikasi sangat mahal: retak intergranular, distorsi komponen, dan bahkan in-flight shutdown yang berujung pada investigasi NTSB.

Peran Kritis Heat Affected Zone (HAZ) dan Partially Melted Zone (PMZ)

HAZ adalah area logam dasar yang mengalami perubahan mikrostruktur akibat panas pengelasan tanpa meleleh, sedangkan PMZ adalah zona transisi sebagian mencair di batas fusi. Pada superalloy seperti Inconel 718 atau titanium Ti-6Al-4V, kedua zona ini sangat rentan terhadap penggetasan akibat presipitasi karbida atau pembentukan fasa getas. Kekerasan yang terlalu tinggi menandakan potensi retak korosi tegang (SCC), sementara kekerasan terlalu rendah menunjukkan pelunakan berlebih yang mengurangi ketahanan mulur. Oleh karena itu, inspeksi harus terpusat pada kedua zona ini.

Persyaratan dan Scope Verifikasi Hardness Hasil Las

Lingkup pengujian mencakup komponen berputar dan stasioner: turbine disk, blade root, combustion chamber liner, hingga nozzle guide vane. Material yang diuji umumnya berpaduan nikel, titanium, atau baja maraging. Skala kekerasan yang relevan meliputi HRC (Rockwell C), HB (Brinell), dan HL (Leeb). Rentang akseptansi pun spesifik: misalnya, Inconel 718 pasca post-weld heat treatment (PWHT) harus berada pada HRC 34–40 sesuai AMS 2770. Dokumen acuan seperti ASTM A956 memberikan panduan konversi antar skala, namun insinyur harus merujuk pada spesifikasi OEM untuk batasan akhir.

Kriteria Kekerasan untuk Material Aerospace Khusus

Beberapa contoh target kekerasan yang umum ditemui:

• Inconel 718: HRC 34–40 (untuk mempertahankan ductility dan ketahanan retak)
• Ti-6Al-4V: maksimum HLD 560 (mencegah hydrogen embrittlement)
• Baja maraging 250: distribusi kekerasan seragam di seluruh HAZ dengan toleransi ±2 HRC untuk menjaga fracture toughness.

Deviasi dari nilai ini tidak hanya menandakan proses pengelasan yang tidak optimal, tetapi juga risiko penolakan saat audit oleh otoritas kelaikudaraan.

Metode Pengujian Hardness Leeb Sesuai Standar ASTM A956

Metode Leeb mengukur kekerasan dengan menghitung rasio kecepatan pantul (rebound) terhadap kecepatan tumbuk dari sebuah indentor yang ditembakkan ke permukaan. Hasilnya dinyatakan dalam skala HL yang kemudian dikonversi ke HRC, HB, atau HV. Keunggulan utamanya: portabilitas tinggi, hampir non-destruktif, dan mampu memberikan hasil dalam hitungan detik. ASTM A956 mengizinkan penggunaan probe tipe D, DC, DL, dan G. Untuk area sempit di sekitar akar blade, probe DL dengan desain ramping menjadi pilihan utama karena mampu menjangkau celah minimal tanpa mengorbankan akurasi.

Prosedur Pengujian Leeb di Zona Las

Agar hasil pengujian valid dan dapat diulang, ikuti langkah kritis ini:

1. Persiapan permukaan: Grinding ringan menggunakan amplas grit 400–600 untuk menghilangkan oksida, scale, atau lapisan dekarburisasi. Kekasaran permukaan (Ra) tidak boleh melebihi 2 μm.
2. Pola titik ukur: Buat grid pada HAZ dengan spasi 2–3 mm. Pastikan titik-titik tersebut mewakili seluruh lebar zona terpengaruh panas.
3. Indentasi: Minimum 5 indentasi per titik untuk mendapatkan rata-rata yang statistik. Jika standar deviasi melebihi 10 HL, ulangi pengukuran atau periksa kondisi permukaan dan stabilitas probe.

Alat Ukur Kekerasan NOVOTEST T-D3: Spesifikasi dan Keunggulan

NOVOTEST T-D3 adalah hardness tester digital portabel yang didesain untuk memenuhi tuntutan inspeksi lapangan di industri aerospace. Mengintegrasikan probe Leeb tipe DL secara built-in, perangkat ini mampu membaca nilai kekerasan dalam berbagai skala, termasuk HL, HRC, HB, dan HV. Layar OLED berwarna menampilkan data secara real-time, dan memori internalnya menyimpan hingga 1000 pengukuran. Fitur statistik otomatis (rata-rata, standar deviasi) memudahkan analisis di tempat. Dengan deviasi pengukuran ≤ ±4 HL dan kompensasi arah dampak otomatis, alat ini memberikan akurasi yang konsisten meski digunakan pada posisi miring atau terbalik.

Tabel berikut merangkum spesifikasi kunci yang relevan untuk aplikasi aerospace:

Parameter	Spesifikasi
Metode Pengujian	Leeb (ASTM A956)
Probe Terintegrasi	DL (dapat diganti dengan tipe D, G, C)
Rentang Skala	HL (170–960), HRC (19–70), HB (19–683), HV (80–996)
Akurasi	≤ ±4 HL
Memori	1000 data terbagi dalam grup
Kompensasi Dampak	Otomatis (360°)
Konektivitas	USB untuk transfer data ke PC
Ketahanan Lingkungan	Bumper karet pelindung, operasi -40°C hingga +50°C
Fitur Tambahan	Kamera untuk fotofiksasi objek, printer nirkabel opsional

Dengan perpustakaan 88 kombinasi material dan skala, operator cukup memilih material target, dan alat akan otomatis menerapkan kurva konversi yang sesuai standar.

Verifikasi Kalibrasi dan Sertifikasi Alat

Audit kualitas aerospace tidak akan menerima data dari alat yang tidak memiliki ketertelusuran kalibrasi. Prosedur kalibrasi NOVOTEST T-D3 mengacu pada blok referensi bersertifikat sesuai ASTM A956 Annex A1. Rekomendasi industri: lakukan kalibrasi setiap 6 bulan atau setelah 5000 siklus indentasi, mana yang tercapai lebih dulu. Sertifikat kalibrasi dari pabrikan Novotest dan label ketertelusuran ke standar NIST harus disimpan sebagai bagian dari rekaman mutu. Verifikasi harian dengan blok uji sebelum memulai pengukuran sangat disarankan untuk mendeteksi penyimpangan dini.

Implementasi di Lapangan: Prosedur Langkah Demi Langkah

Mengintegrasikan NOVOTEST T-D3 ke dalam alur inspeksi pasca-las memerlukan pendekatan sistematis. Berikut ringkasan alur kerja yang dapat diadaptasi di bengkel MRO atau lantai produksi:

1. Pelajari welding map dan tandai area HAZ/PMZ.
2. Siapkan permukaan dan verifikasi kekasaran.
3. Konfigurasi alat sesuai material dan skala target.
4. Lakukan pengukuran sesuai pola grid.
5. Catat dan analisis data secara statistik.
6. Buat laporan akhir untuk klien atau otoritas.

Persiapan Permukaan dan Benda Uji

Area inspeksi wajib diidentifikasi dari welding map, bukan dari perkiraan visual. Tandai HAZ menggunakan spidol tahan panas. Bersihkan permukaan dengan aseton untuk menghilangkan kontaminan minyak atau cairan pemotongan. Penghalusan mikro menggunakan amplas grit 400–600 dilakukan dengan gerakan searah dan tanpa tekanan berlebih agar tidak menghasilkan panas yang dapat mengubah sifat logam. Jika komponen memiliki lapisan oksida tebal, grinding ringan dengan batu gerinda halus diizinkan asalkan ketebalan material yang dihapus tidak melampaui 0,1 mm.

Pengaturan Parameter pada NOVOTEST T-D3

Setelah alat dinyalakan, pilih jenis material dari library internal: baja (steel), paduan nikel (nickel alloy), atau titanium. Tentukan skala target, misalnya HRC untuk Inconel 718 atau HLD untuk titanium. Pada menu pengaturan, aktifkan mode konversi ASTM agar setiap nilai HL langsung dikonversi sesuai kurva standar. Jangan lupa mengaktifkan kompensasi arah dampak; alat ini memiliki sensor inklinasi yang menyesuaikan nilai jika pengukuran dilakukan secara horizontal atau overhead.

Eksekusi Pengukuran pada Heat Affected Zone

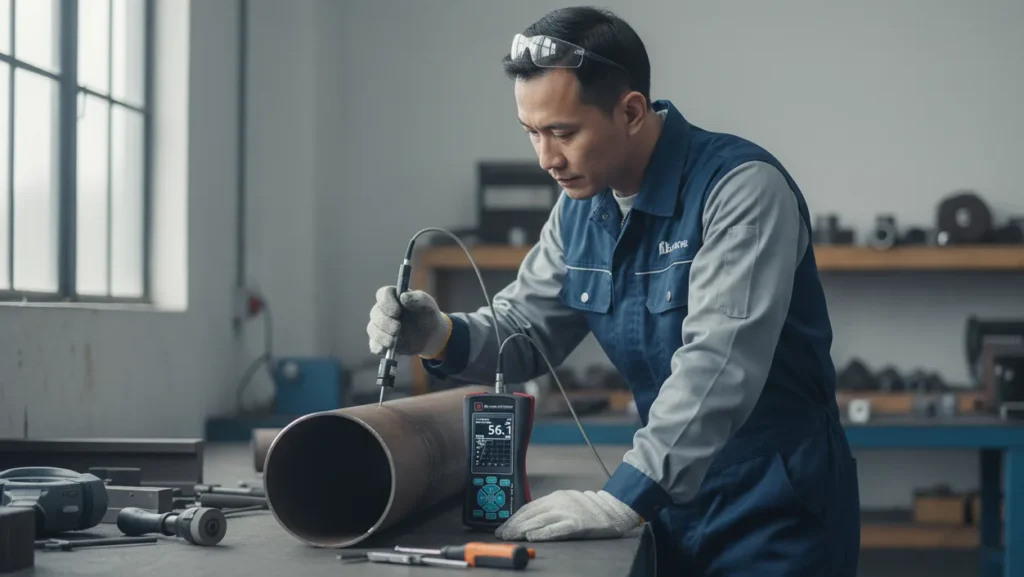

Posisikan probe DL tegak lurus dengan permukaan, pastikan nosepiece menempel sempurna. Tarik trigger secara halus — sistem spring-loaded akan menembakkan indentor dan menangkap rebound. Layar menampilkan nilai kekerasan dalam skala yang dipilih. Rekam 5–8 indentasi per titik; NOVOTEST T-D3 secara otomatis menghitung rata-rata dan standar deviasi. Beri perhatian khusus pada nilai anomali: jika satu titik menunjukkan 45 HRC sementara lainnya 38 HRC, kemungkinan terdapat inklusi karbida atau porositas mikro. Catat dan lakukan inspeksi tambahan dengan metode NDT lain jika diperlukan.

Analisis Data dan Pelaporan

Data dari memori alat dapat ditransfer ke PC melalui kabel USB. Perangkat lunak pendamping dari Novotest membantu menyusun grafik tren kekerasan per titik dan per zona. Bandingkan setiap nilai dengan acceptance criteria yang tertuang dalam spesifikasi komponen. Area yang nilainya di luar rentang harus diberi tanda untuk tindakan perbaikan, misalnya re-temper lokal atau, dalam kasus ekstrem, pengelasan ulang. Laporan akhir wajib mencakup: identitas komponen (nomor seri, part number), peta titik ukur dengan koordinat, nilai kekerasan rata-rata, skala yang digunakan, standar acuan, serta identitas dan tanda tangan operator yang kompeten.

Tantangan dan Solusi dalam Verifikasi Hardness Post-Weld

Lingkungan produksi nyata jarang yang ideal. Tiga tantangan paling sering muncul:

1. Akses terbatas: geometri blade turbin atau internal bore tidak memungkinkan penggunaan probe standar.
2. Heterogenitas mikrostruktur PMZ: microhardness dapat bervariasi secara lokal akibat segregasi paduan.
3. Variabilitas operator: perbedaan penekanan dan sudut tembak menyebabkan data tidak konsisten.

Solusi masing-masing akan dibahas di bawah.

Solusi Mengatasi Efek Geometri dengan Probe Leeb Khusus

Untuk ruang sempit, probe DL dengan nosepiece ramping menjadi pilihan utama. NOVOTEST T-D3 juga mendukung penggantian probe ke tipe yang lebih kecil atau menggunakan extension rod adaptif. Pada akar blade turbin yang melengkung, penggunaan miniatur probe dan teknik single-point dengan presisi manual sering menjadi solusi. Dalam satu studi kasus, teknisi MRO berhasil mengukur kekerasan pada fillet las berradius 2 mm menggunakan probe DL yang dimodifikasi dengan nosepiece khusus — hasilnya terverifikasi oleh laboratorium metalurgi.

Mengurangi Variabilitas Pengukuran

Repeatability dan reproducibility (R&R) pengujian sangat bergantung pada tiga faktor: alat, manusia, dan prosedur. Standarisasi operator melalui pelatihan berbasis SOP internal adalah wajib. Setiap operator harus mampu menunjukkan kemampuan menghasilkan data dengan deviasi standar ≤6 HL pada blok uji. Verifikasi performa alat setiap hari dengan blok referensi sebelum pengukuran pertama menghilangkan efek drift. Fitur statistik real-time NOVOTEST T-D3 memungkinkan operator melihat langsung fluktuasi data dan memutuskan apakah perlu mengulang seri pengukuran.

Kesimpulan

Verifikasi kekerasan pasca-las bukan sekadar aktivitas checklist; ia adalah garda terakhir yang memastikan komponen mesin mampu menahan beban termal dan mekanik selama ribuan jam terbang. Metode Leeb dengan NOVOTEST T-D3 menghadirkan keseimbangan ideal antara kecepatan inspeksi portabel dan akurasi yang dituntut oleh standar ASTM A956, AMS 2759/3, dan AMS 2770. Dengan memfokuskan pengukuran pada HAZ dan PMZ — dua zona paling kritis — insinyur QA/QC dapat mendeteksi dini anomali yang berpotensi berkembang menjadi retakan servis. Prosedur langkah demi langkah yang telah diuraikan, mulai dari persiapan permukaan hingga pelaporan, memberikan kerangka kerja yang solid untuk konsistensi dan auditabilitas.

Keandalan prosedur ini bertumpu pada instrumen yang tepat. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, memahami betul kebutuhan sektor aerospace akan akurasi dan ketertelusuran. Dengan menyediakan NOVOTEST T-D3 dan perangkat pendukungnya, perusahaan ini memastikan bahwa setiap teknisi memiliki alat yang siap pakai, terkalibrasi, dan didukung oleh layanan purnajual yang responsif. Konsultasikan kebutuhan verifikasi kekerasan Anda — bukan sebagai jasa pengujian, melainkan untuk mendapatkan instrumen yang tepat — agar setiap sambungan las pada mesin pesawat Anda memenuhi standar tertinggi.

FAQ

Apakah metode Leeb dengan NOVOTEST T-D3 dapat digunakan untuk semua material aerospace?

Ya, dengan syarat material memiliki ketebalan minimum yang disyaratkan (biasanya ≥10 mm untuk komponen masif, namun dapat lebih tipis dengan kopling mekanis yang tepat). Perangkat ini memiliki library 88 kombinasi material-skala yang mencakup superalloy nikel, titanium, baja perkakas, dan aluminium. Untuk material non-ferromagnetik tipis, probing dan setup khusus mungkin diperlukan.

Bagaimana cara mengkonversi nilai kekerasan Leeb (HL) ke HRC agar langsung sesuai spesifikasi?

NOVOTEST T-D3 melakukan konversi otomatis berdasarkan kurva ASTM yang telah tertanam di firmware. Anda cukup memilih material dan skala target (misal HRC) sebelum pengukuran. Jika Anda perlu melakukan konversi manual, standar ASTM A956 lampiran menyediakan tabel konversi, namun metode ini kurang praktis dan berpotensi menimbulkan human error.

Berapa frekuensi kalibrasi yang direkomendasikan untuk NOVOTEST T-D3 agar selalu siap audit?

Produsen dan praktik industri merekomendasikan kalibrasi setiap 6 bulan atau setelah 5000 siklus indentasi. Verifikasi harian dengan blok uji standar juga wajib dilakukan untuk mendeteksi penyimpangan minor. Semua dokumen kalibrasi harus disimpan sebagai rekaman mutu.

Apa yang harus dilakukan jika hasil pengukuran hardness di PMZ tidak memenuhi kriteria?

Langkah pertama: verifikasi ulang dengan melakukan pengukuran tambahan di sekitar titik anomali untuk memastikan bukan kesalahan pengukuran. Jika tetap di luar spesifikasi, lakukan inspeksi metalografi (mounting, polishing, etching) untuk mengidentifikasi fasa penyebab. Bergantung pada hasil dan persetujuan engineering, tindakan dapat berupa PWHT ulang (re-temper) atau, dalam kasus parah, pemotongan dan pengelasan ulang.

Rekomendasi Hardness Tester

References

1. ASTM International. (2021). ASTM A956/A956M-21: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA.
2. SAE International. (2018). AMS 2770: Heat Treatment of Wrought Nickel Alloy Parts. Warrendale, PA.
3. SAE International. (2015). AMS 2759/3: Heat Treatment of Precipitation-Hardening Corrosion-Resistant and Maraging Steel Parts. Warrendale, PA.
4. Novotest LLC. (2023). T-D3 Portable Hardness Tester User Manual. Dnipro, Ukraine.
5. Lippold, J. C. (2014). Welding Metallurgy and Weldability of Nickel-Base Alloys. John Wiley & Sons. (Chapter 5: Heat-Affected Zone Cracking)
