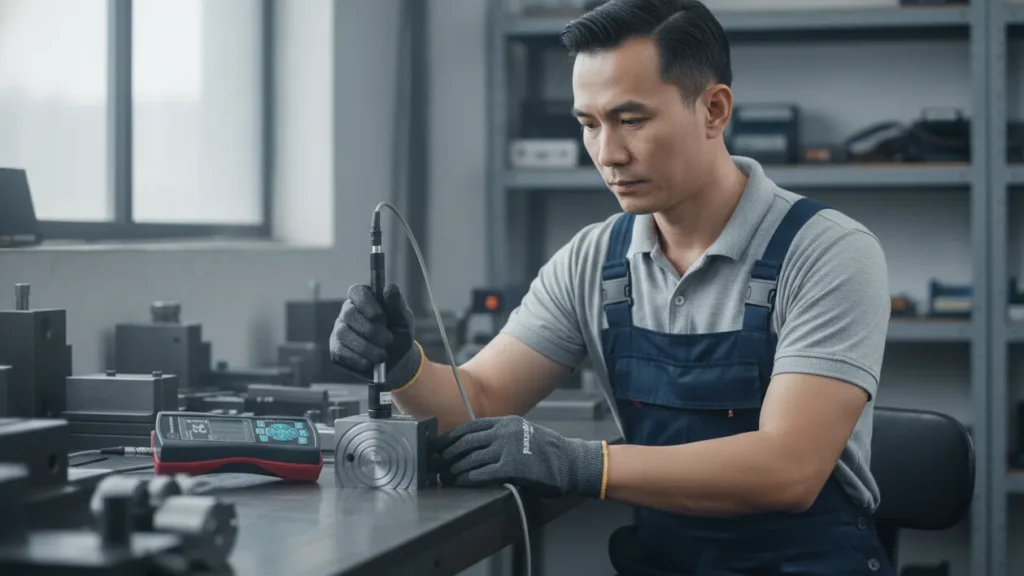

Ketika komponen aerospace dari Ti-6Al-4V atau aluminium seri 7xxx gagal bukan karena desain, melainkan karena perbedaan kekerasan mikroskopis yang tidak terdeteksi. Shifting hardness zones—area dengan kekerasan tidak seragam akibat gradien termal saat solution treating dan aging—merupakan ancaman laten dalam manufaktur. Satu soft spot pada stringer sayap pesawat bisa menjadi titik inisiasi retak. Di sinilah Alat Ukur Kekerasan NOVOTEST T-D3 hadir, bukan sekadar alat ukur portabel, melainkan solusi presisi yang memungkinkan insinyur QA/QC “memetakan” kekerasan dalam hitungan detik menggunakan metode Leeb rebound. Tanpa sayatan destruktif, tanpa laboratorium besar, tepat di lantai produksi, Anda bisa mengidentifikasi anomali sebelum part tersebut masuk ke assembly line.
- Checklist Utama: Deteksi Shifting Hardness Zones dengan NOVOTEST T-D3
- Penjelasan Tiap Poin Penting dalam Deteksi Shifting Hardness Zones
- Standar atau Regulasi Terkait Deteksi Shifting Hardness Zones
- Tools yang Direkomendasikan: NOVOTEST T-D3 dan Pendukungnya
- Kesalahan yang Sering Terjadi Saat Deteksi Shifting Hardness Zones
- Quick Audit Template untuk Verifikasi Kekerasan di Lapangan
- Kesimpulan
- FAQ
- Apakah NOVOTEST T-D3 bisa digunakan untuk semua jenis material aerospace?
- Bagaimana cara menentukan apakah suatu titik termasuk soft spot berdasarkan nilai Leeb?
- Apakah alat ini memerlukan sertifikasi khusus untuk digunakan dalam audit kepatuhan AMS 2770?
- Berapa minimal ketebalan part agar probe standar T-D3 memberikan hasil valid?
- References
Checklist Utama: Deteksi Shifting Hardness Zones dengan NOVOTEST T-D3
Berikut langkah sistematis yang bisa langsung Anda gunakan sebagai panduan operasional di lapangan. Setiap langkah dirancang untuk memastikan tidak ada zona lunak lolos inspeksi.
- Kalibrasi alat dengan blok referensi standar Leeb: Gunakan blok kalibrasi tersertifikasi untuk material target (Ti-6Al-4V, Al 7075, atau Al 2024). Atur skala HL, HB, atau HRC sesuai spesifikasi yang diacu, misalnya AMS 2770 yang mensyaratkan nilai HRB atau HB tertentu pasca aging. Lakukan kalibrasi setiap awal shift atau setelah 50 kali pengukuran.
- Tentukan grid pengukuran pada komponen: Buat grid matriks pada permukaan part. Fokuskan kerapatan grid (spasi 10–20 mm) pada area yang rentan terhadap gradien termal: sudut tajam, transisi tebal-tipis, area dekat kontak quenching rack, serta permukaan yang menghadap langsung ke elemen pemanas furnace.
- Lakukan pengukuran dengan probe T-D3 pada setiap titik grid: Sesuai prosedur ASTM A956, cocking probe, tempelkan tegak lurus pada titik ukur, lalu tekan tombol release. Pastikan part memiliki berat minimal 5 kg atau dikopel kuat untuk mencegah getaran yang menurunkan akurasi.
- Catat nilai kekerasan dan koordinat titik: Manfaatkan fitur memori internal NOVOTEST T-D3 yang mampu menyimpan ribuan data. Beri ID unik setiap komponen dan catat koordinat (misal A1, B3) agar tertelusur. Nilai bisa ditampilkan langsung dalam HLD atau dikonversi otomatis ke HB/HRC menggunakan 88 kombinasi skala yang tersedia.
- Plot hasil dalam peta kontur kekerasan: Gunakan software NOVOTEST Link untuk mentransfer data ke PC. Buat peta kontur sederhana yang memvisualisasikan distribusi kekerasan. Area dengan gradasi warna berbeda langsung menunjukkan shifting hardness zones.
- Identifikasi zona dengan deviasi >5% dari nilai target: Tetapkan nilai kekerasan rata-rata dari area referensi yang diketahui homogen. Setiap titik atau klaster dengan deviasi lebih dari ±5% wajib dicurigai sebagai soft spot atau hard spot. Ini merupakan indikasi kuat terjadinya shifting hardness akibat sirkulasi media quench yang tidak merata atau laju pendinginan yang berbeda.
- Verifikasi temuan pada area mencurigakan: Lakukan pengukuran tambahan dengan kerapatan grid lebih tinggi (spasi 5–10 mm) di sekitar zona yang teridentifikasi. Fitur mode statistik NOVOTEST T-D3 akan otomatis menghitung rata-rata dan standar deviasi untuk konfirmasi.
- Bandingkan hasil dengan batasan spesifikasi: Rujuk tabel batas kekerasan di AMS 2770. Untuk aluminium 7075-T6, misalnya, target kekerasan spesifik harus dipenuhi di lokasi pengujian yang ditentukan. Jika shifting hardness mengakibatkan area di bawah batas minimum, part harus ditolak atau di-rework.
- Dokumentasikan seluruh data dengan tagging lokasi: Gunakan fitur fotofiksasi objek pada T-D3 untuk mengambil gambar titik ukur. Kompilasi data, peta kontur, dan foto dalam laporan inspeksi akhir sebagai bukti kepatuhan.
Penjelasan Tiap Poin Penting dalam Deteksi Shifting Hardness Zones
Memahami “mengapa” di balik setiap langkah checklist akan meningkatkan sensitivitas Anda dalam mengidentifikasi anomali. Gradien termal pada proses solution treating aluminium 7xxx atau Ti-6Al-4V tidak selalu menghasilkan cacat visual.
Prinsip Leeb Rebound dan Sensitivitas terhadap Mikrostruktur
NOVOTEST T-D3 mengukur kecepatan pantul dari impact body setelah menumbuk permukaan. Nilai Leeb (HL) sangat sensitif terhadap perubahan modulus elastisitas dan kekuatan yield lokal material. Soft spots, yang memiliki yield strength lebih rendah akibat presipitasi tidak sempurna, akan menyerap lebih banyak energi tumbukan dan menghasilkan nilai HL lebih rendah. Inilah mengapa metode Leeb mampu mendeteksi heterogenitas kekerasan yang tidak terlihat oleh mata.
Strategi Grid dan “Hot/Cold Spot” Mapping
Shifting hardness zones umumnya bukan titik tunggal, melainkan zona gradien. Dengan grid sistematis, Anda tidak hanya menemukan titik tidak sesuai, tetapi juga memahami arah pergeseran termalnya. Apakah lebih lunak di dekat pintu furnace? Atau lebih keras di area yang bersentuhan dengan rak? Pola ini krusial untuk koreksi parameter heat treatment. Aluminium 2xxx dan 7xxx sangat sensitif terhadap delay quenching; grid adaptif pada area perubahan ketebalan krusial karena perbedaan massa termal menciptakan laju pendinginan berbeda.
Analisis Soft Spots: Lebih dari Sekadar Angka Rendah
Soft spot bisa jadi indikasi solution treating gagal (temperatur terlalu rendah atau waktu penahanan kurang) atau quench delay. Dengan NOVOTEST T-D3, Anda bisa memanfaatkan mode sinyal atau grafik untuk melihat konsistensi tumbukan. Jika pada area soft spot Anda mendapatkan kurva tumbukan yang tidak biasa (misal rebound lebih rendah namun durasi kontak lebih panjang), segera lakukan inspeksi lebih mendalam—ini mengindikasikan perubahan elastis-plastis lokal yang signifikan.
Konversi Skala dan Kepatuhan Spesifikasi
Banyak standar aerospace menuliskan persyaratan dalam satuan HRB, HRC, atau HB, bukan HLD. NOVOTEST T-D3 memiliki 88 kombinasi kalibrasi material dan skala yang diadopsi dari tabel konversi ASTM E140. Namun, penting dicatat: konversi paling akurat jika Anda mengkalibrasi alat pada blok referensi dengan material sama dan rentang kekerasan mendekati target ukur. Jangan mengandalkan konversi generik untuk Ti-6Al-4V; lakukan kalibrasi khusus untuk mendapatkan akurasi tertinggi saat mendeteksi deviasi 5%.
Integritas Data: Dari Lapangan ke Traceability
Dalam audit NADCAP, bukti pengukuran yang tertelusur sama pentingnya dengan nilai itu sendiri. Fitur memori dan komunikasi NOVOTEST T-D3 memungkinkan Anda menyimpan data mentah, ID operator, timestamp, dan foto. Integrasikan ini ke dalam sistem QA Anda. Ketika shifting hardness zones terdeteksi dan part diputuskan untuk di-scrap atau re-heat treatment, data log ini menjadi justifikasi teknis yang solid.
Standar atau Regulasi Terkait Deteksi Shifting Hardness Zones
Menggunakan NOVOTEST T-D3 untuk mendeteksi shifting hardness zones harus berlandaskan kepatuhan terhadap standar industri. Berikut standar utama yang relevan:
- AMS 2770 (Heat Treatment of Aluminum Alloy Parts): Standar ini menetapkan persyaratan kekerasan dan lokasi pengujian untuk komponen aluminium hasil forging atau fabrikasi setelah solution heat treating dan aging. Shifting hardness zones yang menyebabkan kekerasan di bawah batas minimum atau terlalu tinggi (over-aged) merupakan ketidaksesuaian terhadap AMS 2770.
- AMS 2750 (Pyrometry): Pirometri untuk kontrol suhu furnace termal. Ketidakseragaman suhu dalam furnace (survei TUS) adalah akar penyebab gradien termal yang berujung pada shifting hardness zones. Mengkorelasikan peta kekerasan dari NOVOTEST T-D3 dengan data TUS terbaru membantu mengidentifikasi zona dingin/panas di furnace.
- ASTM A956 (Standard Test Method for Leeb Hardness Testing): Prosedur standar baku untuk uji kekerasan Leeb, termasuk persiapan permukaan (Roughness Ra ≤ 2 µm), pemilihan impact device, dan jumlah tumbukan per titik ukur. NOVOTEST T-D3 dirancang sesuai standar ini.
- ASTM E140 (Hardness Conversion Tables): Tabel konversi standar yang menjadi basis 88 skala di NOVOTEST T-D3. Saat spesifikasi menyebut HRB, namun Anda mengukur dalam HLD, konversi inilah yang menjadi jembatan, asalkan Anda telah melakukan verifikasi pada material serupa.
- BAC 5621 (Boeing Process Specification): Standar khusus Boeing untuk inspeksi kekerasan yang sering diacu, terutama terkait frekuensi sampling dan kriteria penerimaan yang lebih ketat untuk komponen struktur kritis.
Tools yang Direkomendasikan: NOVOTEST T-D3 dan Pendukungnya
Mendeteksi shifting hardness zones membutuhkan lebih dari sekadar alat utama. Berikut ekosistem NOVOTEST T-D3 yang direkomendasikan:
- NOVOTEST T-D3 Main Unit: Unit utama yang ringan, dilengkapi layar grafis penuh warna dengan lampu latar terang. Bumper karet pelindung membuatnya tangguh untuk lingkungan produksi. Mampu beroperasi di suhu beku hingga -40°C, sangat berguna untuk inspeksi part yang baru dikeluarkan dari cold treatment.
- Probe D Standar: Cocok untuk mayoritas komponen aerospace dengan ketebalan di atas 10 mm dan berat di atas 5 kg.
- Probe D+15 (Opsional): Untuk part berukuran kecil atau area dengan akses terbatas, seperti web atau flange tipis. Pastikan ketebalan part memenuhi syarat agar tidak terjadi efek anvil.
- Blok Kalibrasi Tersertifikasi: Sediakan blok kalibrasi untuk rentang kekerasan target material Ti-6Al-4V dan Aluminium 7075/2024. Ini memastikan konversi HL ke HB/HRC Anda akurat untuk material spesifik, bukan konversi generik.
- Software NOVOTEST Link: Perangkat lunak untuk PC/Android yang memungkinkan transfer data, analisis statistik mendalam, ekspor ke CSV, serta pembuatan peta kontur dan laporan kepatuhan.
Sebagai distributor resmi, CV. Java Multi Mandiri menyediakan ekosistem NOVOTEST T-D3 lengkap dengan aksesori pendukung, sehingga Anda tidak hanya mendapatkan alat ukur, tetapi juga solusi terintegrasi untuk memastikan keseragaman kekerasan produk Anda. Melalui layanan konsultasi yang responsif, Anda bisa mendiskusikan kebutuhan spesifik material dan standar yang berlaku, memastikan konfigurasi alat yang tepat guna sejak awal.
Kesalahan yang Sering Terjadi Saat Deteksi Shifting Hardness Zones
Bahkan dengan alat canggih, kesalahan prosedural dapat mengaburkan identifikasi soft spot. Hindari jebakan umum berikut saat menggunakan NOVOTEST T-D3:
- Persiapan permukaan tidak memadai: Permukaan kasar atau berlapisan oksida tebal meredam energi tumbukan secara tidak seragam, menciptakan nilai kekerasan semu yang lebih rendah. Solusi: grinding ringan atau amplas grit 400 hingga Ra ≤ 2 µm pada titik ukur. Untuk aluminium, jangan gunakan amplas besi yang dapat mengontaminasi.
- Pemilihan probe tidak sesuai ketebalan: Menggunakan probe D standar pada part dengan ketebalan di bawah 10 mm akan menghasilkan nilai yang dipengaruhi oleh landasan atau massa part. Akibatnya, soft spot bisa tidak terdeteksi. Solusi: cek spesifikasi teknis NOVOTEST; untuk part tipis, gunakan impact device yang lebih ringan seperti D+15.
- Mengabaikan kalibrasi periodik: Nilai kekerasan akan bergeser seiring penggunaan probe. Kalibrasi hanya di awal tanpa verifikasi berkala adalah resep untuk data tidak valid. Solusi: lakukan verifikasi dengan blok referensi setiap 50 kali pengukuran atau setiap pergantian operator.
- Grid terlalu renggang pada area kritis: Memindai part besar dengan grid seragam 100 mm mungkin efisien, tapi Anda akan melewatkan soft spots sempit di radius atau fillet. Solusi: gunakan pendekatan grid adaptif. Mulai dengan grid kasar, lalu perhalus di dekat fitur geometri kompleks atau area yang diduga mengalami quench non-uniform.
- Mengukur part yang masih panas: Suhu part di atas 40°C akan mempengaruhi sifat elastis material dan menghasilkan nilai kekerasan yang lebih rendah. Biarkan part mendingin hingga suhu ruang sebelum inspeksi.
- Pencatatan manual yang tidak tertelusur: Menulis nilai di kertas lalu memindahkannya ke spreadsheet rawan kesalahan transpose. Manfaatkan fitur data logging NOVOTEST T-D3 yang menyimpan nilai, koordinat, dan bahkan foto. Ini menjamin ketertelusuran penuh.
Quick Audit Template untuk Verifikasi Kekerasan di Lapangan
Gunakan template ini sebagai panduan audit cepat menggunakan NOVOTEST T-D3:
| Parameter | Detail / Status |
|---|---|
| Part ID | [Isi] |
| Material | [Isi, misal: Al 7075-T6] |
| Spec Target | AMS 2770 / [Target hardness]: [Nilai] HB |
| Tanggal | [DD/MM/YYYY] |
| Operator | [Nama] |
| ☐ Pre-Check | ☐ Permukaan bersih (Ra ≤ 2 µm) ☐ Kalibrasi OK ☐ Probe D terpasang ☐ Suhu part ≤ 40°C |
| Grid ID | HLD | Konversi (HB) | Status (OK/NG ±5%) | Komentar |
| A1 | [Nilai] | [Nilai] | [OK/NG] | [Misal: dekat pintu furnace, ada diskolorasi] |
| A2 | … | … | … | … |
| B1 | … | … | … | … |
| Kesimpulan | ☐ Lulus / ☐ Tidak Lulus |
| Tindakan jika NG | ☐ Re-inspection grid halus ☐ Re-heat treatment ☐ Scrap |
| Tanda tangan | ______________ |
Kesimpulan
Shifting hardness zones adalah musuh dalam selimut manufaktur aerospace, namun kini bisa dijinakkan langsung di lantai produksi. Alat Ukur Kekerasan NOVOTEST T-D3 menawarkan metodologi deteksi yang cepat, akurat, dan sepenuhnya portabel. Dengan pendekatan terstruktur berbasis checklist, pemahaman prinsip Leeb rebound, serta kepatuhan ketat terhadap standar seperti AMS 2770 dan ASTM A956, Anda dapat mengidentifikasi soft spots sebelum komponen masuk ke struktur pesawat. Ingat, keseragaman kekerasan bukan sekadar angka, melainkan jaminan integritas struktural. Untuk memastikan investasi alat ukur Anda tepat guna dan terkalibrasi, konsultasikan kebutuhan spesifik industri Anda dengan distributor terpercaya seperti CV. Java Multi Mandiri, yang mendukung penuh proses pengujian dan kualitas produk Anda dengan solusi dan perangkat ukur NOVOTEST yang mumpuni.
FAQ
Apakah NOVOTEST T-D3 bisa digunakan untuk semua jenis material aerospace?
T-D3 memiliki 88 kombinasi kalibrasi bahan dan skala yang mencakup mayoritas material aerospace, termasuk paduan titanium (Ti-6Al-4V), aluminium (2xxx, 7xxx), baja paduan, dan superalloy. Kuncinya adalah menggunakan blok kalibrasi yang sesuai untuk memastikan akurasi konversi dari Leeb (HL) ke skala target.
Bagaimana cara menentukan apakah suatu titik termasuk soft spot berdasarkan nilai Leeb?
Soft spot diidentifikasi dengan membandingkan nilai kekerasan suatu titik terhadap nilai rata-rata area referensi yang diketahui homogen. Secara praktis, deviasi lebih dari ±5% dari nilai target spesifikasi atau nilai rata-rata populasi data adalah indikasi kuat soft spot (nilai lebih rendah) atau hard spot (nilai lebih tinggi).
Apakah alat ini memerlukan sertifikasi khusus untuk digunakan dalam audit kepatuhan AMS 2770?
NOVOTEST T-D3 adalah alat ukur. Untuk audit kepatuhan, yang disertifikasi adalah prosedur inspeksi Anda dan kalibrasi alat itu sendiri. Alat harus dikalibrasi menggunakan blok referensi yang tertelusur ke standar nasional/internasional. Alat ini mendukung kepatuhan karena pengoperasiannya sesuai ASTM A956 dan memiliki fitur dokumentasi yang baik.
Berapa minimal ketebalan part agar probe standar T-D3 memberikan hasil valid?
Untuk probe D standar pada NOVOTEST T-D3, ketebalan minimum part yang direkomendasikan adalah 10 mm untuk pengukuran yang tidak terpengaruh (bebas efek anvil). Untuk part lebih tipis, dapat menggunakan probe opsional seperti D+15, namun tetap harus mengikuti panduan ketebalan minimum dari produsen probe.
Rekomendasi Hardness Tester
References
- SAE International. (2018). AMS 2770P: Heat Treatment of Aluminum Alloy Parts. Warrendale, PA: SAE International.
- ASTM International. (2017). ASTM A956/A956M-17a: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM International.
- ASTM International. (2018). ASTM E140-12B: Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness. West Conshohocken, PA: ASTM International.
- Davis, J. R. (Ed.). (2002). Surface Hardening of Steels: Understanding the Basics. ASM International. (Chapter on hardness testing principles).
- NOVOTEST. (2023). Operation Manual: NOVOTEST T-D3 Hardness Tester. Technical Documentation.
