NOVOTEST TS-SR-C: Panduan Pemilihan Skala Beban untuk Komponen Tipis

Setiap insinyur kendali mutu di sektor otomotif, aerospace, dan elektronik memahami bahwa komponen berdinding tipis menyimpan kerentanan tersendiri. Bayangkan mencoba mengukur kekerasan pada lembaran baja setebal 0,15 mm—pengujian konvensional dengan beban 150 kgf hanya akan menembus spesimen, menghasilkan data tidak valid dan komponen yang rusak. Inilah realitas yang dihadapi laboratorium pengujian material setiap hari. Standar ASTM E18 hadir sebagai otoritas yang mendefinisikan metodologi Superficial Rockwell, memungkinkan pengukuran akurat dengan beban minor 3 kgf dan beban mayor jauh lebih ringan, menghasilkan kedalaman indentasi yang menjaga integritas komponen tipis. Anda memerlukan alat yang tidak hanya mematuhi standar ketat ini tetapi juga menyederhanakan proses pengambilan keputusan. NOVOTEST TS-SR-C menjawab kebutuhan tersebut—sebuah penguji kekerasan bangku yang mengintegrasikan pemilihan skala otomatis, pengendalian digital, dan akurasi terkalibrasi untuk memastikan setiap komponen berdinding tipis dapat diinspeksi tanpa kompromi.

1. Memahami Standar ASTM E18 untuk Pengujian Superficial Rockwell
2. Persyaratan Pengujian untuk Komponen Berdinding Tipis
3. Metode Pengujian yang Diwajibkan: Skala Beban Superficial Rockwell
4. Alat yang Direkomendasikan: NOVOTEST TS-SR-C
5. Implementasi di Lapangan: Checklist Pemilihan dan Persiapan
6. Tantangan Umum dan Solusi dalam Pengujian Komponen Tipis
7. Kesimpulan
8. FAQ
   1. Apa perbedaan utama antara skala Rockwell biasa (HRC) dan Superficial Rockwell (HRN)?
   2. Bagaimana cara menentukan apakah saya harus menggunakan HR15N, HR30N, atau HR45N?
   3. Apakah NOVOTEST TS-SR-C hanya bisa menguji logam, atau bisa juga untuk material non-logam?
   4. Seberapa sering alat NOVOTEST TS-SR-C perlu dikalibrasi agar tetap sesuai ASTM E18?
9. References

Memahami Standar ASTM E18 untuk Pengujian Superficial Rockwell

Standar ASTM E18 merupakan tulang punggung metodologi uji kekerasan Rockwell secara global. Dokumen ini menetapkan prosedur baku untuk dua varian utama: uji kekerasan Rockwell biasa dan uji kekerasan Superficial Rockwell. Industri manufaktur telah mengadopsi ASTM E18 selama puluhan tahun, dan revisi berkala memastikan relevansinya terhadap kemajuan teknologi material. Cakupan standar ini meliputi material logam dengan rentang kekerasan luas, dari baja perkakas yang sangat keras hingga paduan aluminium lunak.

Perbedaan fundamental antara Rockwell biasa dan Superficial Rockwell terletak pada sistem pembebanan. Pada skala Rockwell biasa seperti HRC, beban minor sebesar 10 kgf diaplikasikan terlebih dahulu, diikuti beban mayor total 150 kgf—gaya yang signifikan untuk penetrasi identasi. Sebaliknya, Superficial Rockwell menggunakan beban minor hanya 3 kgf dan beban mayor yang bervariasi: 15 kgf, 30 kgf, atau 45 kgf, menghasilkan skala HR15N, HR30N, dan HR45N. Konsekuensi langsung dari pengurangan beban ini adalah kedalaman indentasi yang jauh lebih dangkal.

Mengapa komponen tipis memerlukan pendekatan Superficial? Material dengan ketebalan di bawah 0,75 mm tidak mampu menahan penetrasi dalam tanpa mengalami deformasi plastis pada sisi berlawanan—fenomena yang dikenal sebagai “anvil effect”. Standar ASTM E18 mensyaratkan bahwa kedalaman indentasi tidak boleh melebihi 10% dari ketebalan spesimen. Dengan beban yang lebih ringan, Superficial Rockwell memenuhi batasan ini, meminimalkan risiko tembusnya indentor sekaligus memberikan nilai kekerasan yang merepresentasikan properti permukaan material secara akurat.

Persyaratan Pengujian untuk Komponen Berdinding Tipis

Keakuratan pengujian Superficial Rockwell pada komponen tipis sangat bergantung pada kepatuhan terhadap persyaratan spesifik yang dijabarkan ASTM E18. Mengabaikan detail-detail ini akan menghasilkan data yang menyesatkan dan berpotensi menyebabkan kegagalan produk di lapangan.

Aturan paling kritis menyangkut ketebalan minimum spesimen. Standar ini menegaskan bahwa kedalaman indentasi residual—setelah beban mayor dilepas—tidak boleh melampaui sepersepuluh dari ketebalan total material. Untuk spesimen sangat tipis, Anda wajib melakukan perhitungan awal: estimasikan kedalaman indentasi berdasarkan skala yang Anda pilih dan pastikan ketebalan material mencukupi. Pelanggaran terhadap aturan 10% ini akan menampilkan efek landasan, di mana indentor “merasakan” kekerasan anvil di bawah spesimen, bukan hanya kekerasan material uji.

Persyaratan permukaan juga tidak kalah penting. Kekasaran permukaan maksimum yang diizinkan umumnya berada pada nilai Ra ≤ 2,0 µm untuk pengujian Superficial Rockwell. Permukaan yang terlalu kasar menyebabkan indentor tidak menumpu secara merata, menghasilkan variasi pembacaan yang liar. Selain itu, kontaminan seperti minyak, debu, atau oksida harus dibersihkan sepenuhnya. Untuk material yang mengalami proses heat treatment, lapisan dekarburisasi atau scale oksida harus dihilangkan melalui pengamplasan ringan karena lapisan ini memiliki kekerasan berbeda dari substrat.

Toleransi geometri memainkan peran penting. Permukaan spesimen yang akan dikontakkan indentor harus sejajar dengan landasan (anvil). Ketidaksejajaran meski kecil menciptakan komponen gaya lateral yang mempengaruhi kedalaman penetrasi. Landasan datar yang bersih serta sistem penjepit spesimen menjadi esensial. Kegagalan audit mutu, data tidak valid, dan reject massal adalah konsekuensi nyata dari ketidakpatuhan terhadap persyaratan ini.

Metode Pengujian yang Diwajibkan: Skala Beban Superficial Rockwell

Memilih skala beban yang tepat merupakan keputusan teknis yang membutuhkan pemahaman mendalam terhadap karakteristik material. ASTM E18 menyediakan tiga varian skala Superficial Rockwell dengan indentor kerucut intan untuk material keras, masing-masing dengan beban mayor berbeda.

HR15N menerapkan beban mayor 15 kgf, menjadikannya pilihan utama untuk lembaran sangat tipis dengan ketebalan di bawah 0,15 mm atau lapisan permukaan seperti nitrided case atau karburisasi dangkal. Karena indentasinya paling dangkal, skala ini menuntut persiapan permukaan paling halus. HR30N dengan beban mayor 30 kgf menawarkan keseimbangan antara kedalaman indentasi dan representasi kekerasan volumetrik, ideal untuk komponen dengan rentang ketebalan 0,15–0,30 mm seperti klip pegas atau kontak elektronik. Untuk spesimen yang lebih tebal namun masih dalam kategori superficial—mencapai 0,75 mm—HR45N dengan beban 45 kgf memberikan penetrasi lebih dalam yang menangkap rata-rata kekerasan lebih representatif, sering digunakan pada komponen struktural ringan.

Prosedur langkah-demi-langkah pengujian dimulai dengan pembebanan minor 3 kgf untuk menetapkan datum referensi. Indentor menetrasi permukaan pada kedalaman awal. Kemudian, beban mayor ditambahkan sesuai skala terpilih dan ditahan selama dwell time tertentu—biasanya 2-5 detik. Setelah beban mayor dilepas sepenuhnya, sistem mengukur kedalaman residual indentasi sementara beban minor tetap bekerja. Nilai kedalaman ini dikonversi secara otomatis oleh perangkat modern menjadi angka kekerasan; misalnya, 65 HR30N menunjukkan kekerasan 65 pada skala Superficial Rockwell dengan beban 30 kgf menggunakan indentor intan. Pelaporan harus selalu mencantumkan notasi skala lengkap untuk menghindari ambiguitas.

Tabel berikut merangkum panduan pemilihan skala berdasarkan ketebalan:

Skala	Beban Mayor (kgf)	Ketebalan Minimum Baja Karbon Rendah (mm)	Aplikasi Tipikal
HR15N	15	0,10	Lapisan PVD, lembaran shim, foil logam
HR30N	30	0,20	Komponen stamping, kontak pegas
HR45N	45	0,35	Komponen struktural ringan, bearing tipis

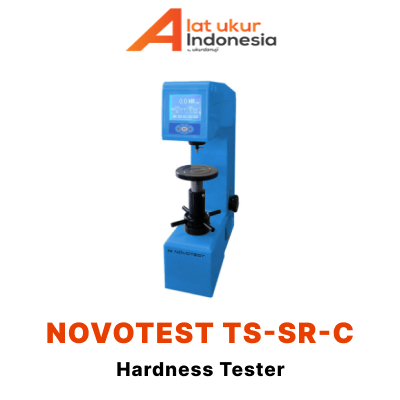

Alat yang Direkomendasikan: NOVOTEST TS-SR-C

Menerjemahkan persyaratan kompleks ASTM E18 ke dalam operasi harian membutuhkan alat yang dirancang untuk meminimalkan intervensi manual dan potensi kesalahan manusia. NOVOTEST TS-SR-C hadir sebagai penguji kekerasan bangku yang menjalankan prinsip Superficial Rockwell dengan pengendalian digital penuh.

Perangkat ini menampilkan layar LCD digital besar yang menyajikan hasil pengukuran secara langsung tanpa perlu interpretasi dial analog. Struktur menu intuitif memandu operator melalui pemilihan skala kekerasan, memungkinkan penggantian antara HR15N, HR30N, dan HR45N hanya dengan beberapa sentuhan. Fitur ini menghilangkan keraguan operator pemula saat menentukan beban yang sesuai untuk spesimen tipis yang sedang dihadapi.

Akurasi tinggi menjadi fondasi NOVOTEST TS-SR-C. Indentor intan bersertifikat yang terpasang telah melalui proses kalibrasi ketat sesuai toleransi ASTM E18. Sistem pembebanan digital menerapkan beban minor 3 kgf dan beban mayor hingga 45 kgf dengan presisi yang konsisten di setiap siklus pengujian. Hasil pengukuran dapat disimpan dalam memori internal, dicetak, atau ditransfer melalui antarmuka RS-232 dan kompatibel dengan perangkat lunak pemrosesan data opsional untuk analisis statistik lebih lanjut.

Kemudahan penggunaan dan portabilitas juga menjadi keunggulan kompetitifnya. Siklus pengujian cepat di bawah 5 detik mendukung inspeksi volume tinggi di lantai produksi, sementara desain ergonomis dan konstruksi kokoh memastikan daya tahan di lingkungan kerja yang menuntut. Bagi manajer kendali mutu yang ingin melengkapi fasilitas pengujian dengan alat uji kekerasan yang andal dan memenuhi standar, NOVOTEST TS-SR-C menawarkan solusi terintegrasi. Sebagai distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan perangkat ini beserta dukungan teknis untuk memastikan implementasi yang sukses di laboratorium Anda.

Implementasi di Lapangan: Checklist Pemilihan dan Persiapan

Konsistensi hasil pengujian memerlukan pendekatan terstruktur. Berikut checklist praktis yang dapat Anda terapkan saat menguji komponen tipis dengan NOVOTEST TS-SR-C:

Checklist pemilihan skala beban dimulai dengan pengukuran ketebalan aktual spesimen menggunakan mikrometer. Selanjutnya, konsultasikan tabel referensi cepat: untuk baja karbon rendah dengan ketebalan 0,10–0,19 mm, pilih HR15N; untuk 0,20–0,34 mm, gunakan HR30N; dan untuk 0,35–0,75 mm, HR45N menjadi kandidat. Jika kekerasan material diperkirakan sangat tinggi di atas 60 HRC, Anda perlu mengurangi ketebalan minimum efektif karena indentasi akan lebih dangkal—sebaliknya, material lunak akan terindentasi lebih dalam sehingga memerlukan ketebalan ekstra. Diagram alir sederhana: ukur ketebalan → estimasi kekerasan → cocokkan ke tabel ASTM → pilih skala pada menu NOVOTEST.

Prosedur persiapan permukaan mencakup pembersihan dengan pelarut untuk menghilangkan minyak dan kontaminan. Lakukan inspeksi visual: permukaan harus bebas dari goresan dalam atau oksida tebal. Jika perlu, amplas ringan menggunakan kertas abrasif grit 400-600 dapat diaplikasikan, namun Anda harus memastikan tidak mengubah kondisi metalurgi permukaan atau meninggalkan pemanasan berlebih.

Langkah validasi adalah wajib. Sebelum memulai pengujian batch, lakukan dua hingga tiga indentasi pada blok referensi bersertifikat dengan skala yang akan Anda gunakan. Catat nilai yang terbaca dan verifikasi bahwa nilai tersebut berada dalam rentang toleransi yang tertera pada sertifikat blok. Ulangi validasi ini setelah menyelesaikan batch untuk memastikan tidak terjadi drift kalibrasi selama pengujian berlangsung.

Dokumentasi harus lengkap dan dapat ditelusuri. Catat parameter uji meliputi skala yang dipilih, identitas indentor, tanggal kalibrasi terakhir, hasil validasi blok referensi, dan tentu saja nilai kekerasan setiap spesimen. Jejak audit ini krusial untuk memenuhi persyaratan sistem manajemen mutu industri.

Tantangan Umum dan Solusi dalam Pengujian Komponen Tipis

Bahkan dengan alat terbaik sekalipun, pengujian komponen tipis menghadirkan tantangan teknis yang menuntut solusi terarah. Memahami dan mengantisipasi masalah ini akan meningkatkan keandalan hasil Anda.

Deformasi komponen sering terjadi ketika dudukan spesimen tidak memberikan dukungan merata. Komponen tipis cenderung melengkung di bawah beban, menghasilkan pembacaan yang lebih rendah dari seharusnya. Solusinya: gunakan anvil datar khusus dengan permukaan yang sangat halus dan pastikan area di bawah titik indentasi tertopang sempurna. NOVOTEST TS-SR-C kompatibel dengan berbagai aksesori anvil untuk mengakomodasi geometri spesimen yang berbeda.

Getaran eksternal dari peralatan produksi di sekitar stasiun uji dapat mengganggu proses pembebanan presisi. Fluktuasi kecil selama dwell time menciptakan ketidakstabilan kedalaman. Isolasi meja uji menggunakan bantalan peredam getaran menjadi solusi efektif. Selain itu, fitur kompensasi internal pada sistem digital NOVOTEST membantu memfilter noise minor pada sinyal sensor.

Kesalahan pembacaan akibat indentor yang tidak tegak lurus terhadap permukaan uji sering kali luput dari perhatian. Ketidaksejajaran satu derajat saja dapat mengubah komponen gaya yang terukur. Gunakan panduan alignment yang disediakan oleh pabrikan dan periksa kedataran permukaan spesimen secara visual dari beberapa sudut sebelum memulai siklus uji.

Keausan indentor intan tidak terhindarkan seiring waktu. Pemeriksaan berkala di bawah mikroskop untuk mendeteksi keretakan mikro atau keausan pada ujung kerucut harus dijadwalkan. Ganti indentor sesuai rekomendasi pabrikan atau ketika validasi pada blok referensi menunjukkan deviasi yang tidak dapat dikoreksi. Variasi hasil antar operator dapat diminimalkan melalui standarisasi prosedur berbasis pelatihan yang menekankan pentingnya setiap langkah, dikombinasikan dengan fitur otomatisasi NOVOTEST yang mengurangi ketergantungan pada keterampilan manual individu.

Kesimpulan

Pemilihan skala beban Superficial Rockwell sesuai ASTM E18 merupakan inti dari keandalan pengujian komponen berdinding tipis. Kegagalan menerapkan skala yang benar akan menghasilkan data cacat yang berujung pada keputusan kualitas keliru. NOVOTEST TS-SR-C menawarkan solusi terintegrasi yang menjembatani kompleksitas standar dengan kemudahan operasional—akurat, cepat, dan sepenuhnya memenuhi persyaratan industri modern. Dengan mengikuti checklist pemilihan yang telah dijabarkan, mengatasi tantangan teknis umum, serta menjadwalkan kalibrasi rutin dan pelatihan operator, Anda membangun fondasi sistem inspeksi yang kokoh, mengurangi tingkat reject, dan meningkatkan kepercayaan pelanggan terhadap produk Anda. Rujuk selalu ASTM E18 edisi terbaru untuk memastikan praktik Anda kekinian. Jika Anda memerlukan dukungan dalam memilih alat uji kekerasan yang tepat, konsultasikan kebutuhan Anda dengan CV. Java Multi Mandiri, mitra terpercaya dalam penyediaan alat pengukuran dan pengujian yang mendukung konsistensi kualitas produk Anda.

FAQ

Apa perbedaan utama antara skala Rockwell biasa (HRC) dan Superficial Rockwell (HRN)?

Perbedaan fundamental terletak pada beban yang digunakan. Rockwell biasa seperti HRC menggunakan beban minor 10 kgf dan beban mayor total 150 kgf, menghasilkan indentasi dalam yang cocok untuk komponen tebal. Superficial Rockwell (skala HRN) menggunakan beban minor hanya 3 kgf dan beban mayor 15, 30, atau 45 kgf, menghasilkan indentasi dangkal yang dirancang khusus untuk komponen berdinding tipis, lapisan permukaan, atau material yang sensitif terhadap deformasi.

Bagaimana cara menentukan apakah saya harus menggunakan HR15N, HR30N, atau HR45N?

Keputusan Anda bergantung pada ketebalan spesimen dan estimasi kekerasan material. Ukur ketebalan dengan mikrometer. Untuk material seperti baja karbon rendah: gunakan HR15N pada ketebalan 0,10–0,19 mm, HR30N pada 0,20–0,34 mm, dan HR45N pada 0,35–0,75 mm. Untuk material yang sangat keras, ketebalan minimum efektif bisa lebih rendah karena kedalaman indentasi lebih dangkal; sebaliknya, untuk material lunak Anda memerlukan ketebalan yang lebih besar. Selalu patuhi aturan ASTM E18 bahwa kedalaman indentasi tidak boleh melebihi 10% ketebalan total.

Apakah NOVOTEST TS-SR-C hanya bisa menguji logam, atau bisa juga untuk material non-logam?

Prinsip Superficial Rockwell pada dasarnya dirancang untuk material logam, terutama yang memiliki sifat elastis-plastis yang terdefinisi dengan baik. Pengujian pada material non-logam seperti polimer atau komposit dengan alat ini tidak mengikuti standar ASTM E18 dan akan menghasilkan data yang tidak valid karena karakteristik deformasi material tersebut berbeda secara fundamental. Untuk non-logam, standar dan alat uji kekerasan spesifik seperti durometer Shore atau metode kekerasan khusus polimer lainnya lebih tepat.

Seberapa sering alat NOVOTEST TS-SR-C perlu dikalibrasi agar tetap sesuai ASTM E18?

Jadwal kalibrasi harus mencakup verifikasi harian menggunakan blok referensi bersertifikat sebelum memulai pengujian batch. Kalibrasi penuh oleh laboratorium terakreditasi atau personel berkualifikasi disarankan dilakukan setiap 12 bulan, atau lebih sering jika alat digunakan secara intensif dalam produksi atau telah mengalami benturan. Dokumentasikan setiap verifikasi dan kalibrasi dalam log untuk memenuhi persyaratan ketertelusuran sistem manajemen mutu.

Rekomendasi Hardness Tester

References

1. ASTM International. (2020). ASTM E18-20: Standard Test Methods for Rockwell Hardness of Metallic Materials. ASTM International, West Conshohocken, PA.
2. Davis, J. R. (Ed.). (2002). Surface Hardening of Steels: Understanding the Basics. ASM International, Materials Park, OH.
3. Tiryakioğlu, M., & Robinson, J. S. (2018). “An Assessment of Rockwell Hardness Testing for Quality Control of Heat-Treated Components.” Journal of Materials Engineering and Performance, 27(5), 2341-2350.
4. International Organization for Standardization. (2015). ISO 6508-1:2015 Metallic materials — Rockwell hardness test. ISO, Geneva.
5. Buehler Ltd. (2019). The Science Behind Hardness Testing: A Practical Guide for Metallographers. Buehler Technical Publications.
