NOVOTEST TS-SR-C: Prosedur Deteksi Dini Retak Quenching pada Komponen Tempa

Kegagalan komponen tempa seperti poros, gear, dan connecting rod bukan sekadar kerugian material; ini adalah mimpi buruk yang menghentikan lini produksi, meledakkan anggaran garansi, dan menggerogoti kepercayaan pelanggan. Data dari berbagai audit mutu industri manufaktur menunjukkan bahwa lebih dari 60% kegagalan dini pada komponen yang mengalami perlakuan panas berakar pada retak mikro yang tidak terdeteksi saat proses quenching. Bayangkan, temuan retak di tahap akhir assembly atau, lebih tragis lagi, di tangan pengguna bisa memicu kerugian finansial hingga sepuluh kali lipat dari biaya pencegahannya. Inilah urgensi yang mendorong pergeseran paradigma dari inspeksi visual reaktif menuju deteksi dini kuantitatif. Di sinilah metode uji kekerasan Superficial Rockwell, yang diatur dalam standar SAE J417, hadir sebagai solusi cepat dan objektif. Sebagai ujung tombak metode ini, Alat Penguji Kekerasan Superfisial-Rockwell NOVOTEST TS-SR-C menjadi instrumen vital yang membantu Anda mengidentifikasi anomali kekerasan—prediktor utama potensi retak—sebelum komponen melangkah lebih jauh.

1. Masalah Umum di Industri Tempa
2. Penyebab Utama Retak Quenching
3. Risiko Jika Tidak Ditangani
4. Solusi yang Tersedia untuk Deteksi Dini
5. Perbandingan Pendekatan Solusi
6. Rekomendasi Solusi Paling Efektif
7. Peran Alat Penguji Kekerasan Superfisial-Rockwell dalam Solusi
8. Kesimpulan
9. FAQ
   1. Apa itu retak quenching dan mengapa harus dideteksi saat proses tempa?
   2. Bagaimana uji kekerasan Superficial Rockwell bisa mendeteksi retak yang belum terlihat?
   3. Apakah NOVOTEST TS-SR-C sudah sesuai dengan standar SAE J417?
   4. Apakah perlu pelatihan khusus untuk menggunakan NOVOTEST TS-SR-C dalam konteks deteksi retak?
10. References

Masalah Umum di Industri Tempa

Industri tempa beroperasi dengan tuntutan integritas struktural yang sangat tinggi. Komponen yang dihasilkan melalui proses forging seperti crankshaft, axle shaft, dan berbagai gear harus menanggung beban dinamis dan tekanan ekstrem. Sayangnya, proses quenching yang merupakan langkah krusial untuk meningkatkan kekuatan dan kekerasan material justru sering menjadi titik masuk bagi cacat fatal. Retak quenching merupakan masalah laten yang terus menghantui lantai produksi.

Cacat ini seringkali bersifat mikroskopis (micro-cracks), tidak terlihat oleh mata telanjang maupun inspeksi visual biasa. Sebuah komponen bisa lolos pemeriksaan akhir karena permukaannya tampak mulus, namun menyimpan retakan rambut yang siap merambat saat menerima tegangan operasional. Akibatnya, tingkat customer claim dan reject terhadap komponen tempa tetap tinggi, menciptakan siklus pemborosan yang sulit diputus jika hanya mengandalkan metode deteksi konvensional yang subyektif. Fenomena ini menjadi perhatian serius karena menyangkut keselamatan dan keandalan produk akhir di sektor otomotif, energi, dan alat berat.

Penyebab Utama Retak Quenching

Memahami mekanisme terbentuknya retak adalah fondasi untuk pencegahannya. Retak quenching bukanlah kejadian acak; ia dipicu oleh interaksi kompleks antara desain komponen, parameter proses, dan karakteristik material. Penyebab utamanya adalah ketidakseragaman laju pendinginan. Geometri komponen tempa yang kompleks—dengan sudut tajam, perubahan penampang mendadak, atau ketebalan yang bervariasi—menyebabkan perbedaan kecepatan pelepasan panas secara drastis.

Saat permukaan tipis mendingin dan berkontraksi lebih cepat daripada inti tebal, tegangan sisa (residual stress) tarik yang sangat kuat akan terbentuk. Jika tegangan ini melampaui kekuatan kohesi material, retak pun terjadi. Akar masalah lainnya adalah severity of quench atau laju pendinginan media quench yang terlalu tinggi, menimbulkan thermal shock. Ketiga faktor ini menciptakan gradien termal yang memicu variasi kekerasan permukaan sebagai indikator awal. Area dengan kekerasan yang tidak wajar—terlalu tinggi atau rendah secara lokal—menjadi sinyal bahaya yang menunjukkan lokasi potensial retak mikro.

Risiko Jika Tidak Ditangani

Mengabaikan deteksi dini retak quenching bisa diibaratkan seperti menanam bom waktu di dalam produk. Risiko paling kentara adalah kegagalan komponen saat servis (field failure). Bila sebuah connecting rod patah di dalam mesin, konsekuensinya tidak hanya sebatas penggantian part, melainkan kerusakan total pada mesin, downtime peralatan berat yang mahal, dan klaim garansi masif.

Secara finansial, biaya investigasi kegagalan, litigasi, dan recall produk bisa membengkak hingga miliaran rupiah, jauh melampaui biaya pengujian pencegahan. Dampak paling jangka panjang adalah rusaknya reputasi produsen. Di industri yang mengedepankan keandalan, kepercayaan pelanggan adalah aset tak ternilai yang bisa lenyap dalam semalam akibat satu kasus kegagalan fatal. Mengadopsi deteksi dini mampu memotong biaya pencegahan hingga sepersepuluh biaya kegagalan, sebuah perbandingan investasi yang sangat logis dan strategis.

Solusi yang Tersedia untuk Deteksi Dini

Lalu, bagaimana kita membidik potensi retak ini sebelum terlambat? Berbagai metode telah tersedia, namun pendekatan terbaik adalah yang mampu memberikan data kuantitatif dengan cepat. Metode Non-Destructive Testing (NDT) tradisional seperti dye penetrant dan magnetic particle inspection sangat sensitif untuk mendeteksi retak yang sudah terbuka ke permukaan. Sementara itu, ultrasonic testing mampu mendeteksi cacat di bawah permukaan. Ketiganya valid, namun memiliki keterbatasan dalam kecepatan dan objektivitas untuk proses deteksi lini produksi.

Di sinilah peran uji kekerasan Superficial Rockwell (misalnya skala HR15N atau HR30N) menjadi krusial. Metode ini bekerja berdasarkan korelasi kuat antara anomali kekerasan permukaan dengan keberadaan retak mikro. Standar SAE J417 secara spesifik mengatur prosedur uji kekerasan dan kalibrasi alat untuk menjamin hasil yang reliabel. Pendekatan berbasis kekerasan ini menawarkan deteksi yang lebih cepat dan menghasilkan data numerik objektif, berbeda dengan inspeksi visual yang subyektif. Uji kekerasan bertindak sebagai penjaga gawang kuantitatif, mengidentifikasi komponen yang mencurigakan untuk kemudian diverifikasi lebih lanjut dengan metode NDT yang lebih mendalam.

Perbandingan Pendekatan Solusi

Memilih strategi deteksi dini yang tepat menuntut pemahaman atas kelebihan dan kekurangan masing-masing pendekatan. Tabel berikut menyajikan komparasi berbagai solusi di lapangan:

Uji kekerasan Superficial Rockwell terlihat unggul dalam kecepatan, objektivitas, dan portabilitas, menjadikannya alat screening yang ideal. Metode ini tidak bermaksud menggantikan NDT, tetapi menyaring ribuan part secara cepat untuk memprioritaskan komponen mana yang memerlukan pemeriksaan NDT secara lebih detail.

Rekomendasi Solusi Paling Efektif

Untuk mengimplementasikan deteksi dini yang efektif, kami rekomendasikan sebuah checklist operasional berbasis data uji kekerasan Superficial Rockwell, dengan menggunakan Alat Penguji Kekerasan NOVOTEST TS-SR-C sebagai tulang punggung realisasinya. Pendekatan ini terintegrasi sepenuhnya dengan standar SAE J417. Berikut adalah langkah-langkahnya:

1. Inspeksi Visual Makro: Awali dengan memeriksa area yang paling rawan terhadap konsentrasi tegangan, seperti sudut tajam, radius fillet, dan perubahan penampang yang drastis. Fokus mencari indikasi kasar yang mungkin memicu retak lebih besar.
2. Pemetaan Uji Kekerasan: Lakukan pengujian kekerasan Superficial Rockwell pada titik-titik kritis sesuai pola grid atau lintasan yang direkomendasikan dalam standar SAE J417. Gunakan NOVOTEST TS-SR-C yang telah tervalidasi untuk memperoleh data akurat.
3. Analisis Deviasi Kekerasan: Bandingkan setiap nilai hasil pengukuran dengan batas spesifikasi kekerasan yang telah ditetapkan. Waspadai jika ditemukan variasi kekerasan lebih dari ±2 poin HR15N dari nilai target. Deviasi ini menandakan adanya anomali pendinginan dan potensi retak.
4. Verifikasi NDT Lanjutan: Bila ditemukan anomali kekerasan yang mencurigakan, jangan ambil risiko. Verifikasi area tersebut dengan metode NDT lain seperti magnetic particle atau ultrasonic, atau lakukan sectioning untuk analisis metalografi. Checklist ini berfungsi sebagai penyaring efektif yang meminimalkan peluang retak lolos ke proses assembly.

Peran Alat Penguji Kekerasan Superfisial-Rockwell dalam Solusi

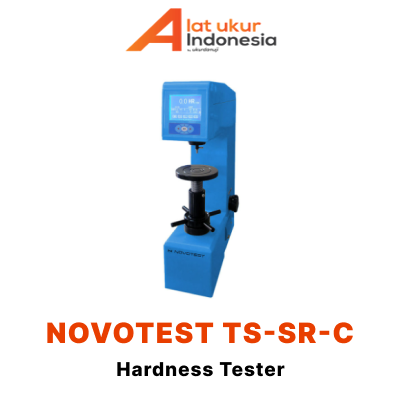

Efektivitas seluruh prosedur di atas sangat bergantung pada keandalan instrumen pengujinya. NOVOTEST TS-SR-C berperan bukan sekadar sebagai alat ukur biasa, melainkan sebagai garda terdepan dalam sistem peringatan dini Anda. Dirancang dengan layar LCD besar dan antarmuka yang intuitif, perangkat ini memungkinkan teknisi di lantai produksi beroperasi dengan cepat dan minim kesalahan human error.

Akurasi tinggi dan repetitive error yang rendah menjadikan data dari NOVOTEST TS-SR-C sangat dapat diandalkan untuk memenuhi persyaratan ketat standar SAE J417. Kemampuan menyimpan data pengukuran dan mentransfernya melalui koneksi hyper terminal RS-232 memberi nilai tambah signifikan: Anda dapat memantau tren kekerasan produksi secara temporal. Pergeseran tren kekerasan batch adalah early warning yang sangat berharga sebelum masalah retak muncul. Sifatnya yang portabel dan ringan memungkinkan inspeksi in-line langsung pada komponen tempa besar tanpa perlu membongkar atau memindahkannya. Dengan alat ini, Anda mengkonversi setiap data kekerasan menjadi insight kritis untuk pengambilan keputusan lot acceptance yang lebih cerdas dan berbasis risiko.

Untuk memastikan Anda mendapatkan instrumen yang tervalidasi dan dukungan teknis yang diperlukan dalam penerapan metode ini, CV. Java Multi Mandiri hadir sebagai mitra strategis Anda. Sebagai supplier dan distributor alat ukur serta pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST TS-SR-C dan berbagai solusi uji kekerasan lain yang mendukung penuh proses penjaminan kualitas dan keandalan produk komponen tempa Anda. Konsultasikan kebutuhan spesifik Anda untuk menemukan solusi alat uji paling tepat yang terintegrasi dengan alur kerja di lini produksi.

Kesimpulan

Retak quenching pada komponen tempa adalah ancaman serius yang mengintai kualitas, keandalan, dan reputasi bisnis Anda. Mengandalkan inspeksi visual saja sudah tidak lagi memadai di tengah tuntutan industri modern yang menginginkan zero defect. Deteksi dini yang terstruktur dan berbasis data, seperti metode uji kekerasan Superficial Rockwell yang distandarisasi oleh SAE J417, merupakan langkah strategis yang efektif dan terjangkau.

Dengan mengadopsi NOVOTEST TS-SR-C sebagai alat utama, Anda berinvestasi pada kecepatan dan objektivitas deteksi. Penerapan checklist operasional membantu menciptakan sistem yang solid, memastikan bahwa setiap anomali kekerasan—yang menjadi pertanda awal retak—tertapis sebelum komponen Anda lepas ke tangan pelanggan. Akhiri siklus klaim garansi akibat retak quenching dengan mengintegrasikan solusi ini sebagai standar mutu utama.

FAQ

Apa itu retak quenching dan mengapa harus dideteksi saat proses tempa?

Retak quenching adalah cacat berupa patahan mikro atau makro pada material yang terjadi akibat tegangan termal selama proses pendinginan cepat (quenching) pasca forging. Retak ini harus dideteksi sedini mungkin karena bersifat laten, tidak selalu terlihat, dan dapat merambat secara tiba-tiba saat komponen menerima beban, menyebabkan kegagalan fatal dan risiko keselamatan yang tinggi.

Bagaimana uji kekerasan Superficial Rockwell bisa mendeteksi retak yang belum terlihat?

Uji ini tidak mendeteksi retak secara langsung, melainkan mengukur gejala penyebabnya. Retak muncul karena tegangan termal yang juga menyebabkan variasi kekerasan permukaan yang tidak seragam. Dengan memetakan nilai kekerasan, setiap deviasi signifikan (lebih dari 2 poin HR) menunjukkan adanya anomali pada proses pendinginan di area tersebut, yang menjadi prediktor kuat keberadaan retak mikro.

Apakah NOVOTEST TS-SR-C sudah sesuai dengan standar SAE J417?

Ya, NOVOTEST TS-SR-C adalah alat uji kekerasan Superficial Rockwell yang kinerjanya mendukung penuh prosedur dalam standar SAE J417. Perangkat ini memberikan hasil pengukuran yang akurat, stabil, dan repeatable, yang merupakan persyaratan fundamental dalam standar tersebut untuk memastikan validitas data dalam pengendalian mutu komponen.

Apakah perlu pelatihan khusus untuk menggunakan NOVOTEST TS-SR-C dalam konteks deteksi retak?

Meskipun antarmuka NOVOTEST TS-SR-C dirancang intuitif dan mudah dioperasikan, pelatihan singkat tetap disarankan. Pelatihan ini berfokus pada teknik penempatan indentor yang benar pada geometri kompleks, pemilihan skala yang tepat, prosedur kalibrasi sesuai SAE J417, serta interpretasi data kekerasan sebagai indikator potensi retak.

Rekomendasi Hardness Tester

References

1. SAE International. (2014). SAE J417: Hardness Tests and Hardness Number Conversions. SAE Standard.
2. Dossett, J. L., & Boyer, H. E. (2006). Practical Heat Treating. ASM International.
3. ASTM International. (2020). ASTM E18: Standard Test Methods for Rockwell Hardness of Metallic Materials.
4. Totten, G. E., Bates, C. E., & Clinton, N. A. (1993). Handbook of Quenchants and Quenching Technology. ASM International.
