NOVOTEST TS-SR-C: Cara Memastikan Akurasi Pengukuran Kedalaman Sesuai ASTM E18

Pengukuran kekerasan Rockwell Superfisial adalah pilar kendali mutu di industri logam, dari otomotif hingga dirgantara. Satu mikrometer penyimpangan dalam pembacaan kedalaman indentasi bisa mengubah penolakan produk menjadi potensi kegagalan struktural. Di sinilah standar ASTM E18 berperan sebagai penjaga gerbang, menetapkan persyaratan ketat pada setiap instrumen yang mengukur kekerasan metode Rockwell superfisial. Namun, memiliki alat uji tanpa prosedur verifikasi akurasi yang disiplin sama dengan mengemudi dengan speedometer rusak. NOVOTEST TS-SR-C, Alat Penguji Kekerasan Superfisial-Rockwell digital terbaru, membawa resolusi dan stabilitas yang dibutuhkan untuk memenuhi tuntutan ASTM E18. Artikel ini mengupas tuntas bagaimana Anda dapat memastikan akurasi pengukuran kedalaman alat ini, melalui checklist kalibrasi, uji repeatability, dan pemanfaatan blok standar, sehingga setiap hasil pengujian mencerminkan integritas material sesungguhnya.

Overview ASTM E18 dan Akurasi Pengukuran Kedalaman
Persyaratan dan Scope Pengukuran Kedalaman ASTM E18
Metode Pengujian yang Diwajibkan untuk Verifikasi Akurasi
Alat yang Direkomendasikan: NOVOTEST TS-SR-C
Implementasi di Lapangan: Checklist Kalibrasi dan Verifikasi
Tantangan dan Solusi dalam Memastikan Akurasi
Kesimpulan
FAQ
References

Overview ASTM E18 dan Akurasi Pengukuran Kedalaman

ASTM E18 merupakan standar internasional yang menetapkan metode pengujian kekerasan Rockwell dan Rockwell Superfisial untuk material logam. Prinsip dasarnya sederhana namun sensitif: sebuah indentor (kerucut intan atau bola baja) ditekan ke permukaan benda uji dengan beban minor (preliminary), kemudian beban mayor (total) diterapkan untuk waktu tertentu. Setelah beban mayor kembali ke beban minor, kedalaman penetrasi sisa residual diukur. Nilai kekerasan Rockwell—baik skala reguler maupun superfisial—berbanding terbalik dengan kedalaman tambahan yang dicapai indentor di bawah beban mayor relatif terhadap posisi referensi awal.

Pada skala Rockwell Superfisial (HRN, HRTW), beban mayor lebih ringan dan pengukuran kedalaman memiliki perbesaran tinggi. Setiap satu satuan Rockwell pada skala HR15N, misalnya, mewakili perbedaan kedalaman hanya 0,001 mm. Karena itu, akurasi pengukuran kedalaman menjadi jantung dari validitas hasil uji. ASTM E18 secara eksplisit mensyaratkan bahwa sistem pengukuran kedalaman pada mesin uji harus mampu menyelesaikan perpindahan sebesar 0,0001 mm (atau 0,1 µm) untuk skala superfisial, dan kesalahan maksimum yang diizinkan untuk verifikasi tidak langsung memiliki batas yang sempit. Kegagalan dalam mempertahankan akurasi ini akan langsung menggerus keandalan seluruh program jaminan kualitas. Memahami landasan ini membekali operator untuk tidak sekadar dapat mengoperasikan tombol, tetapi juga meyakini setiap angka yang tercetak di layar.

Persyaratan dan Scope Pengukuran Kedalaman ASTM E18

Ruang lingkup ASTM E18 mencakup pengujian kekerasan pada logam dengan skala Rockwell reguler (HRA, HRB, HRC, dan lain-lain) serta superfisial (HR15N, HR30N, HR45N, HR15TW, dll.). Secara spesifik, pengukuran kedalaman di bawah standar ini harus memenuhi kriteria ketat yang mencakup resolusi sistem, kesalahan maksimum yang diizinkan, dan prosedur verifikasi.

Sistem pengukuran kedalaman harus memberikan resolusi digital atau analog minimal 0,1 µm untuk skala superfisial. Toleransi untuk kesalahan kedalaman langsung—yaitu perbandingan antara kedalaman yang terbaca alat terhadap standar panjang—umumnya tidak boleh melebihi ±1,0 µm pada rentang kedalaman tertentu. Namun, parameter yang lebih operasional adalah verifikasi tidak langsung menggunakan blok uji kekerasan referensi. Untuk skala superfisial, ASTM E18 menetapkan rentang deviasi yang diizinkan berdasarkan nilai kekerasan blok. Sebagai contoh, pada skala HR30N dengan rentang kekerasan 40-50, kesalahan maksimum yang diperbolehkan adalah ±1,5 HRN, yang setara dengan deviasi kedalaman hanya sekitar ±1,5 µm. Ketidakpastian blok itu sendiri juga harus diperhitungkan.

Rangkuman toleransi verifikasi tidak langsung untuk beberapa skala superfisial umum disajikan pada tabel berikut.

Tabel 1. Contoh Toleransi Kesalahan Maksimum ASTM E18 untuk Verifikasi Tidak Langsung Skala Rockwell Superfisial

Skala	Rentang Kekerasan Blok	Kesalahan Maksimum yang Diizinkan (HR Unit)
HR15N	40 – 50	±2.0
HR30N	40 – 50	±1.5
HR45N	40 – 50	±5
HR30TW	60 – 70	±2.0

Verifikasi berkala dan penggunaan blok uji standar bersertifikat menjadi elemen wajib. Blok ini diproduksi sesuai ISO 6508-3 atau ASTM E18 Annex, dengan nilai kekerasan tertelusur ke standar nasional. Setiap pengukuran kedalaman yang tidak terverifikasi berisiko menyimpang di luar toleransi seiring waktu, terutama dipengaruhi faktor keausan indentor atau lingkungan.

Metode Pengujian yang Diwajibkan untuk Verifikasi Akurasi

ASTM E18 tidak hanya mendikte spesifikasi alat, tetapi juga urutan pengujian verifikasi yang harus Anda lakukan untuk memastikan akurasi pengukuran kedalaman tetap terpelihara. Dua prosedur inti adalah verifikasi tidak langsung (indirect verification) dan uji repeatability.

Verifikasi tidak langsung dilakukan pada interval yang direkomendasikan atau setiap kali terjadi perubahan signifikan pada mesin uji. Prosedurnya melibatkan pengukuran minimal tiga titik indentasi pada permukaan blok kalibrasi bersertifikat yang dikalibrasi untuk skala dan rentang yang relevan. Anda mencatat nilai kekerasan yang ditampilkan alat, kemudian membandingkan rata-ratanya dengan nilai referensi blok. Deviasi rata-rata harus berada dalam rentang toleransi yang ditetapkan ASTM E18 (seperti contoh di Tabel 1). Jika di luar toleransi, Anda harus melakukan penyesuaian, memeriksa indentor, atau melakukan kalibrasi menyeluruh.

Uji repeatability mengukur variasi hasil pengukuran pada kondisi identik. Anda melakukan pengukuran pada blok yang sama dengan pengaturan parameter tetap, biasanya tiga hingga lima indentasi. Hitung selisih antara nilai maksimum dan minimum (range). Untuk skala superfisial, ASTM E18 menetapkan bahwa rentang ini tidak boleh melebihi persentase tertentu dari nilai rata-rata, misalnya 1,5 HRN untuk blok HR30N di sekitar 45 HRN. Repeatability yang buruk sering kali menandakan masalah pada mekanisme aplikasi beban, kebersihan indentor, atau ketidakstabilan meja kerja.

Selain verifikasi utama, laboratorium wajib menjalankan pengecekan kinerja harian menggunakan blok kalibrasi dengan nilai yang mendekati rentang operasi. Frekuensi kalibrasi penuh biasanya minimal sekali setahun, tetapi faktor intensitas penggunaan dan riwayat penyimpangan dapat memperpendek interval. Dokumentasi hasil verifikasi—tanggal, identitas blok, nilai pembacaan, dan deviasi—merupakan bagian dari sistem mutu yang tidak bisa ditawar.

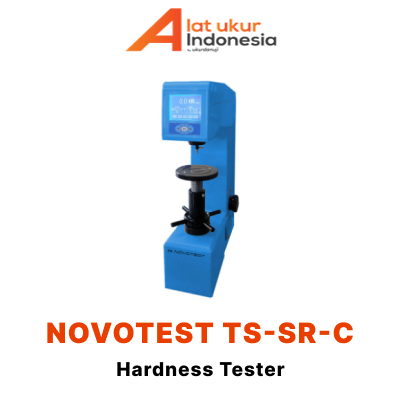

Alat yang Direkomendasikan: NOVOTEST TS-SR-C

Memenuhi persyaratan akurasi pengukuran kedalaman ASTM E18 menuntut alat uji yang tidak hanya presisi saat keluar dari pabrik, tetapi juga dirancang untuk mempertahankan performa tersebut dalam operasi rutin. Alat Penguji Kekerasan Superfisial-Rockwell NOVOTEST TS-SR-C hadir sebagai solusi yang mengintegrasikan teknologi digital terkini dengan kepatuhan ketat terhadap standar internasional.

NOVOTEST TS-SR-C adalah perangkat bangku (bench-top) yang menerapkan prinsip Rockwell Superfisial. Layar LCD digital berukuran besar dan menu pengoperasian yang intuitif memudahkan operator dalam memilih skala (HR15N, HR30N, HR45N, HR15TW, dan lain-lain), mengatur parameter beban, serta melihat hasil secara real-time. Sistem pengukuran kedalaman internalnya bekerja dengan resolusi tinggi, memungkinkan pembacaan perpindahan indentor pada level sub-mikron sesuai yang dimandatkan oleh ASTM E18. Desain pengendalian digitalnya juga mendukung penyimpanan data pengukuran dan koneksi RS-232 untuk pencetakan atau transfer ke perangkat lunak eksternal.

Keandalan alat ini terletak pada pengulangan (repeatability) hasil yang tinggi dari satu indentasi ke indentasi berikutnya, asalkan kondisi lingkungan dan persiapan sampel benar. Struktur mekanis yang kokoh dan penggunaan material berkualitas pada rangka mengurangi efek getaran dan defleksi. Semua elemen ini memastikan bahwa ketika Anda melaksanakan uji repeatability sesuai ASTM E18, variasi yang terukur lebih banyak bersumber dari inhomogenitas material blok daripada dari alat itu sendiri.

Untuk mendukung konsistensi akurasi, NOVOTEST TS-SR-C kompatibel dengan berbagai blok kalibrasi bersertifikat yang lazim digunakan di industri. Pemilihan blok berdasarkan skala yang akan diuji memungkinkan Anda melakukan verifikasi harian dengan cepat tanpa memerlukan teknisi kalibrasi eksternal setiap saat. Dengan alat ini, laboratorium pengujian dapat mengintegrasikan prosedur ASTM E18 ke dalam SOP mereka tanpa hambatan teknis berarti.

Untuk memperoleh NOVOTEST TS-SR-C beserta blok kalibrasi yang tepat, perusahaan seperti CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian dapat menjadi mitra pengadaan yang strategis. Mereka menyediakan berbagai perangkat uji material dan komponen pendukung yang memenuhi standar, sehingga laboratorium Anda dapat fokus pada aktivitas pengujian tanpa harus khawatir soal keaslian dan kesesuaian spesifikasi alat.

Implementasi di Lapangan: Checklist Kalibrasi dan Verifikasi

Penerapan prosedur ASTM E18 pada NOVOTEST TS-SR-C akan lebih mudah jika Anda merujuk pada checklist berikut. Langkah-langkah ini merangkum praktik terbaik yang dapat diintegrasikan ke dalam log book kalibrasi harian Anda.

Langkah 1: Persiapan alat dan blok kalibrasi. Pastikan mesin duduk dalam posisi stabil pada meja yang bebas getaran. Bersihkan permukaan meja uji dan indentor dari kotoran atau serpihan logam. Siapkan blok kalibrasi bersertifikat yang sesuai dengan skala yang akan diuji (misalnya HR30N). Periksa tanggal kedaluwarsa sertifikat blok.

Langkah 2: Uji verifikasi harian (daily check). Lakukan dua hingga tiga indentasi pada blok standar dengan parameter yang akan digunakan dalam pengujian sampel hari itu. Catat nilai kekerasan dan kedalaman (jika ditampilkan). Bandingkan rata-ratanya dengan rentang sertifikat blok. Jika deviasi melebihi toleransi maksimum ASTM E18, tunda pengujian sampel hingga penyebabnya ditemukan.

Langkah 3: Prosedur nol kedalaman (zeroset). Pastikan mesin melakukan zeroset kedalaman secara otomatis saat kontak indentor di bawah beban minor. Pada NOVOTEST TS-SR-C, sistem digital umumnya melakukan hal ini secara otomatis, tetapi lakukan pemeriksaan manual dengan menjalankan siklus tanpa sampel untuk mengonfirmasi bahwa pembacaan kedalaman kembali ke nol.

Langkah 4: Pelaksanaan uji repeatability. Ambil blok kalibrasi dan lakukan lima indentasi dengan jarak antar indentasi minimal tiga kali diameter indentasi. Hitung selisih antara nilai kekerasan tertinggi dan terendah. Jika rentang melebihi batas yang dijabarkan dalam prosedur internal berbasis ASTM E18, periksa kemungkinan indentor aus, permukaan blok tidak rata, atau adanya kontaminasi.

Langkah 5: Evaluasi dan tindakan korektif. Apabila deviasi verifikasi tidak langsung atau repeatability berada di luar toleransi, lakukan pembersihan indentor, penggantian indentor jika perlu, dan ulangi uji. Jika masalah berlanjut, konsultasikan dengan penyedia alat atau lakukan kalibrasi menyeluruh. Catat semua temuan dan perbaikan di log book yang ditandatangani operator.

Dokumentasi bukan sekadar formalitas. Data historis membantu Anda mengidentifikasi tren penyimpangan sebelum melebihi ambang batas, memungkinkan penjadwalan perawatan prediktif.

Tantangan dan Solusi dalam Memastikan Akurasi

Meskipun perangkat seperti NOVOTEST TS-SR-C telah direkayasa untuk stabilitas tinggi, faktor eksternal dan manusia tetap dapat mempengaruhi akurasi pengukuran kedalaman. Mengetahui tantangan ini membantu Anda mengatasinya secara sistematis.

Getaran Mekanis dan Kondisi Lingkungan: Meja kerja yang tidak kokoh, lalu-lintas kendaraan berat di sekitar laboratorium, atau fluktuasi suhu ruangan dapat menyebabkan mikrovariasi pada kedalaman indentasi. Solusinya mencakup penggunaan meja uji dengan massa tinggi dan peredam getaran, serta menempatkan alat di ruang dengan kontrol suhu (20 ± 1°C). Suhu berlebih juga mempengaruhi modul elastisitas indentor dan spesimen, sehingga bias hasil.

Keausan Indentor dan Blok Kalibrasi: Indentor intan yang tumpul atau berubah geometrinya akan menghasilkan area kontak berbeda, sehingga kedalaman penetrasi berubah meskipun beban sama. Inspeksi visual secara rutin menggunakan mikroskop dan penggantian indentor sesuai rekomendasi pabrikan adalah tindakan wajib. Blok kalibrasi juga mengalami degradasi permukaan akibat indentasi berulang; jangan pernah menguji terlalu dekat dengan indentasi sebelumnya atau pada area yang tergores. Rotasi area dan penggantian blok setelah jumlah indentasi tertentu sesuai sertifikat mempertahankan validitas verifikasi.

Kesalahan Operator: Penempatan spesimen yang miring atau penjepitan yang tidak rata menyebabkan distribusi beban asimetris dan kedalaman bias. Pelatihan operator mengenai prosedur ASTM E18 dan petunjuk penggunaan NOVOTEST TS-SR-C merupakan investasi non-negotiable. Pastikan operator memahami pentingnya kecepatan aplikasi beban dan durasi penahanan (dwell time) yang tepat.

Ketidakcocokan Material: Verifikasi dengan blok kalibrasi yang tidak merepresentasikan rentang kekerasan atau tipe material yang diuji dapat menyembunyikan kesalahan sistematis. Sebaiknya gunakan blok dengan nilai kekerasan mendekati sampel produksi Anda. Jika menguji berbagai material, siapkan beberapa blok dengan tingkat kekerasan berbeda dan lakukan daily check pada blok yang paling relevan.

Dengan pendekatan proaktif, Anda mengubah tantangan menjadi sekadar daftar periksa yang terkendali, menjaga akurasi pengukuran kedalaman tetap berada dalam batas ASTM E18 sepanjang umur pakai alat.

Kesimpulan

Akurasi pengukuran kedalaman berdasarkan ASTM E18 adalah fondasi kredibilitas hasil uji Rockwell Superfisial di seluruh rantai pasok manufaktur. Standar ini tidak hanya menetapkan toleransi deviasi dan repeatability yang ketat, tetapi juga mewajibkan verifikasi berkala dengan blok bersertifikat, memposisikan alat uji sebagai pusat kendali yang harus diperlakukan dengan disiplin metrologi.

NOVOTEST TS-SR-C menjawab kebutuhan ini melalui sistem pengukuran kedalaman presisi, antarmuka digital yang minim kesalahan operasi, serta kompatibilitas dengan blok kalibrasi standar. Kemudahan pengaturan skala dan dokumentasi digitalnya menjadikan alat ini mitra andal bagi teknisi QC yang bekerja di bawah tekanan produksi tinggi namun tetap patuh regulasi.

Yang menentukan akurasi bukan sekadar spesifikasi pabrik, melainkan seberapa disiplin Anda menerapkan checklist verifikasi harian dan uji repeatability. Mulai dari persiapan blok, zeroset, hingga evaluasi hasil, setiap langkah menyumbang pada keandalan data kekerasan.

Untuk memastikan laboratorium Anda memiliki perangkat dan perlengkapan kalibrasi yang sesuai standar, berkonsultasilah dengan pihak yang tepat. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, siap mendukung pengadaan NOVOTEST TS-SR-C serta blok kalibrasi bersertifikat yang diperlukan untuk menjalankan prosedur ASTM E18 secara penuh. Dukungan teknis pra dan purna jual yang mereka tawarkan membantu Anda mempertahankan kepatuhan jangka panjang, sehingga setiap data kekerasan mencerminkan mutu material yang sesungguhnya.

FAQ

Berapa frekuensi kalibrasi yang diperlukan untuk alat uji kekerasan Rockwell Superfisial sesuai ASTM E18?

ASTM E18 merekomendasikan kalibrasi tidak langsung penuh minimal satu kali setahun, atau setelah perbaikan besar, pemindahan lokasi, atau kejadian yang mencurigai keakuratan. Namun, laboratorium harus menjalankan verifikasi harian (daily check) menggunakan blok standar untuk memastikan tidak ada penyimpangan mendadak. Interval bisa diperpendek jika alat digunakan sangat intensif atau memiliki riwayat ketidakstabilan.

Apa toleransi kesalahan yang diizinkan untuk pengukuran kedalaman menurut ASTM E18?

Toleransi dinyatakan dalam satuan kekerasan Rockwell, bukan kedalaman absolut, karena nilai tersebut diverifikasi melalui blok uji referensi. Sebagai contoh, untuk skala HR30N dengan blok referensi antara 40-50 HR, kesalahan maksimum yang diizinkan adalah ±1,5 HRN. Untuk sistem pengukuran kedalaman langsung, resolusi minimal 0,1 µm dipersyaratkan, dan kesalahan panjang umumnya tidak lebih dari ±1,0 µm pada rentang ukur yang diuji. Detilnya bergantung pada skala dan kelas alat.

Bagaimana cara memilih blok kalibrasi yang sesuai untuk NOVOTEST TS-SR-C?

Pilih blok kalibrasi yang bersertifikat sesuai skala Rockwell Superfisial yang akan Anda gunakan (mis. HR15N, HR30N). Nilai kekerasan blok sebaiknya mendekati rentang kekerasan material yang rutin Anda uji, sehingga verifikasi harian memberikan kontrol yang relevan. Pastikan blok memenuhi standar ISO 6508-3 atau ASTM E18 Annex, masih dalam masa berlaku sertifikat, dan permukaannya bebas goresan. CV. Java Multi Mandiri dapat membantu menyediakan blok kalibrasi yang sesuai dengan spesifikasi alat Anda.

Apakah NOVOTEST TS-SR-C bisa digunakan untuk semua skala kekerasan Rockwell Superfisial?

Alat ini kompatibel dengan skala Rockwell Superfisial utama yang umum digunakan, meliputi HR15N, HR30N, HR45N, dan HR15TW. Pemilihan skala dilakukan melalui menu digital, dan kombinasi indentor serta beban yang sesuai sudah terintegrasi. Namun, untuk skala yang sangat spesifik atau jarang digunakan, periksalah spesifikasi teknis unit Anda atau berkonsultasilah dengan penyedia alat, karena mungkin diperlukan konfigurasi indentor tertentu.

Rekomendasi Hardness Tester

References

ASTM E18-22, Standard Test Methods for Rockwell Hardness of Metallic Materials, ASTM International, West Conshohocken, PA, 2022.
ISO 6508-1:2024, Metallic materials — Rockwell hardness test — Part 1: Test method, International Organization for Standardization, Geneva, 2024.
ISO 6508-3:2023, Metallic materials — Rockwell hardness test — Part 3: Calibration of reference blocks, International Organization for Standardization, Geneva, 2023.
NIST Good Practice Guide No. 1003, Rockwell Hardness Measurement of Metallic Materials, S. R. Low, National Institute of Standards and Technology, 2001.
Novotest, NOVOTEST TS-SR-C User Manual and Technical Specifications, Novotest SRL, Chisinau, Republic of Moldova.
