Komponen baja yang gagal di lapangan seringkali bukan karena materialnya lemah, melainkan karena lapisan karburisasi yang tidak terkontrol dengan baik. Ketika kekerasan permukaan inti (core) dan case depth tidak tervalidasi, risiko spalling, patah lelah (fatigue fracture), dan keausan dini meningkat drastis. Tantangan utama teknisi kontrol kualitas adalah mengukur lapisan tipis yang keras tanpa menembusnya, sehingga data yang dihasilkan menjadi tidak valid. Penggunaan metode uji kekerasan makro biasa seringkali menghasilkan anomali akibat pengaruh substrat yang lebih lunak. Di sinilah urgensi metode Superfisial-Rockwell bekerja. Mengintegrasikan alat seperti NOVOTEST TS-SR-C ke dalam checklist harian Anda adalah langkah strategis untuk memastikan setiap batch komponen memiliki ketahanan aus maksimal. Berikut adalah panduan komprehensif untuk membangun strategi kontrol kualitas karburisasi yang terstruktur dan bebas celah.
- Checklist Utama Kontrol Kualitas Karburisasi
- Penjelasan Tiap Poin Penting
- Standar atau Regulasi Terkait
- Tools yang Direkomendasikan
- Kesalahan yang Sering Terjadi
- Quick Audit Template
- Kesimpulan
- FAQ
- Mengapa pengujian kekerasan superfisial lebih cocok untuk lapisan karburisasi dibanding Rockwell biasa?
- Seberapa sering alat NOVOTEST TS-SR-C harus dikalibrasi?
- Bagaimana cara menentukan effective case depth tanpa merusak sampel?
- Apakah hasil pengukuran NOVOTEST TS-SR-C dapat langsung digunakan untuk sertifikasi?
- References
Checklist Utama Kontrol Kualitas Karburisasi
Menerapkan kontrol kualitas karburisasi tanpa daftar periksa yang ketat sama dengan menebak-nebak spesifikasi. Anda membutuhkan alur validasi rigid untuk memastikan produk akhir memenuhi standar desain teknik. Berikut adalah checklist terstruktur yang memanfaatkan kemampuan optimal NOVOTEST TS-SR-C.
Mulailah dengan persiapan permukaan benda uji; pastikan area bersih dari kerak, minyak, dan bebas lapisan dekarburisasi pasca-pemanasan. Lapisan oksida tipis saja dapat menipu indenter dan menghasilkan nilai kekerasan lebih rendah. Selanjutnya, lakukan kalibrasi alat menggunakan blok referensi standar bersertifikat pada skala yang akan digunakan, seperti HR15N atau HR30N. Anda wajib memverifikasi deviasi hasil kalibrasi terhadap nilai standar blok.
Tahap ketiga adalah menentukan parameter uji. Jatuhkan pilihan pada skala Superfisial-Rockwell yang sesuai. Untuk lapisan karburisasi tipis di bawah 0,3 mm, HR15N adalah pilihan bijak. Jika case depth lebih dalam, Anda bisa beralih ke HR30N atau HR45N. Eksekusi pengujian dilakukan minimal tiga indentasi per area untuk memverifikasi homogenitas kekerasan. Jika hasil memiliki variasi signifikan, investigasi potensi retak mikro atau segregasi karbida. Validasi effective case depth (ECD) idealnya dilakukan melalui cross-section dan microhardness Vickers sebagai metode destruktif pendukung untuk mengkorelasikan data permukaan. Terakhir, interpretasikan data berdasarkan toleransi yang ditentukan engineer, dan simpan dokumentasi digital untuk ketertelusuran audit.
Untuk memudahkan visualisasi pilihan parameter, gunakan tabel penyesuaian skala terhadap ketebalan lapisan berikut:
| Ketebalan Lapisan Karburisasi (mm) | Skala Superfisial Rockwell | Beban Utama (kgf) | Tipe Indenter | Aplikasi Umum |
|---|---|---|---|---|
| < 0.15 | HR15N | 15 | Diamond Cone | Thin film, foil |
| 0.15 – 0.30 | HR30N | 30 | Diamond Cone | Gears kecil, pin |
| 0.30 – 0.50 | HR45N | 45 | Diamond Cone | Shaft, bearing races |
| > 0.50 | HRC (Konvensional) | 150 | Diamond Cone | Komponen heavy-duty |
Penjelasan Tiap Poin Penting
Mematuhi checklist di atas secara disiplin membutuhkan pemahaman teknis, bukan sekadar formalitas. Setiap langkah memiliki justifikasi teknis yang signifikan terhadap integritas data pengujian.
Persiapan Permukaan dan Kalibrasi Alat
Kesalahan terbesar dalam kontrol kualitas karburisasi adalah mengabaikan kondisi permukaan. Proses karburisasi seringkali meninggalkan oksida intergranular yang rapuh atau lapisan sisa karbonat. Jika Anda tidak membersihkannya, indentasi mungkin hanya mengukur kekerasan lapisan oksida, bukan martensite di bawahnya. Gunakan amplas halus (grit 400-600) atau polishing ringan tanpa merusak case depth. Setelah permukaan siap, kalibrasi NOVOTEST TS-SR-C menjadi kunci. Alat ini menggunakan sistem pengendalian digital yang memudahkan verifikasi; lakukan zero-setting dan validasi pada blok referensi yang memiliki rentang kekerasan mendekati target spesimen Anda. Penyimpangan satu poin HR15N bisa menjadi signifikan dalam penerimaan batch.
Pemilihan Parameter dan Eksekusi Uji
Memilih skala yang tidak tepat adalah cara tercepat menghancurkan validitas data. Jika Anda menggunakan beban terlalu berat pada case depth tipis, indentasi akan menembus lapisan keras dan mengukur substrat lunak—fenomena yang dikenal sebagai “anvil effect”. NOVOTEST TS-SR-C unggul di sini karena struktur menunya memungkinkan perpindahan skala HR15N ke HR30N dengan cepat tanpa setup mekanis yang rumit. Eksekusi minimal tiga titik uji memvalidasi distribusi kekerasan setelah quenching. Jangan hanya berpuas diri pada satu titik yang kebetulan bagus; variasi data seringkali mengindikasikan sirkulasi atmosfer tungku yang buruk.
Validasi Effective Case Depth (ECD)
Meskipun NOVOTEST TS-SR-C adalah alat uji non-destruktif terbaik untuk permukaan, data kekerasan permukaan saja tidak secara langsung mengkonfirmasi ECD. Untuk verifikasi kritis, potong sampel, mounting, dan lakukan traverse microhardness Vickers hingga mencapai hardness limit (biasanya 550 HV). Korelasikan data microhardness ini dengan hasil Superfisial-Rockwell. Jika hasil Superfisial-Rockwell tinggi tetapi ECD dari cross-section rendah, kemungkinan terjadi kesalahan waktu difusi karbon di tungku. Integritas data gabungan ini memastikan bahwa kekerasan permukaan bukan sekadar “kerak tipis” yang mudah terkelupas.
Interpretasi dan Dokumentasi
Data tanpa toleransi hanyalah angka. Tetapkan batasan spesifikasi teknis: misalnya, target permukaan adalah 89-91 HR15N. Jika NOVOTEST TS-SR-C menampilkan 88 HR15N, lakukan investigasi pada potensial karbon atmosfer tungku. Alat ini mendukung dokumentasi digital, memudahkan Anda menyimpan hasil langsung atau mentransfernya via RS-232 untuk analisis statistik. Rekam jejak digital ini adalah bukti kuat saat menghadapi klaim garansi dari pelanggan atau audit ISO di masa mendatang.
Standar atau Regulasi Terkait
Menerapkan kontrol kualitas karburisasi yang sah harus berlandaskan standar internasional. Prosedur yang Anda terapkan dengan NOVOTEST TS-SR-C harus selaras dengan regulasi ini agar data diterima secara universal oleh industri otomotif dan manufaktur berat.
ISO 6508-1: Metallic Materials — Rockwell Hardness Test
Standar ini adalah panduan utama metode Rockwell, termasuk skala Superfisial. ISO 6508 mendefinisikan secara spesifik hubungan antara beban awal (minor load) dan beban total (major load) serta persyaratan geometri indenter. Mengacu pada standar ini memastikan bahwa ketika Anda mengukur kekerasan dalam skala HR30N menggunakan NOVOTEST TS-SR-C, prosedur Anda identik dengan laboratorium di seluruh dunia.
ASTM E18: Standard Test Methods for Rockwell Hardness of Metallic Materials
Meskipun seringkali setara dengan ISO, ASTM E18 memberikan detail praktis tentang persiapan spesimen untuk material yang dikarburisasi. Standar ini menekankan verifikasi alat secara harian menggunakan blok standar, bukan sekadar mingguan. Kepatuhan pada ASTM E18 penting jika Anda mengekspor komponen ke pasar Amerika Utara.
ISO 2639: Steels — Determination and Verification of the Depth of Carburized and Hardened Cases
Standar ini relevan ketika Anda beralih dari uji permukaan ke validasi ECD. ISO 2639 mendefinisikan metode traverse untuk menentukan ECD secara presisi menggunakan uji mikro, yang merupakan komplementer terhadap data Superfisial-Rockwell. Menggabungkan data NOVOTEST TS-SR-C dengan prinsip ISO 2639 menghasilkan laporan kontrol kualitas yang komprehensif dan tidak mudah terbantahkan.
Tools yang Direkomendasikan
Pengujian akurat tidak hanya bergantung pada satu perangkat utama, tetapi pada ekosistem alat yang terkalibrasi. Berikut adalah konfigurasi perangkat pendukung yang memastikan strategi kontrol kualitas karburisasi Anda berjalan mulus.

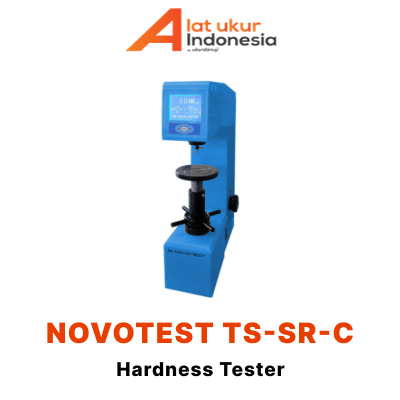

NOVOTEST TS-SR-C sebagai Otak Utama
Perangkat ini adalah tulang punggung pengujian. Dengan kemampuan menampilkan hasil secara real-time pada layar LCD besar dan menyimpan data, Anda meminimalkan kesalahan pembacaan manual. Fitur pengendalian digitalnya kompatibel dengan perangkat lunak pemrosesan data opsional, memungkinkan analisis tren kekerasan jangka panjang. Untuk memastikan keandalan ini, penting memperoleh unit dari supplier yang memahami konteks pengujian metalurgi, seperti CV. Java Multi Mandiri, yang menyediakan alat ukur dan pengujian berkualitas tinggi serta layanan purna jual yang solid.
Blok Referensi Bersertifikat dan Indenter Diamond
Alat secanggih apa pun tidak berguna tanpa standardisasi. Anda memerlukan blok referensi HR15N dan HR30N yang memiliki nilai terukur traceable ke standar nasional. Mintalah blok referensi bersertifikat saat berkonsultasi kebutuhan pengadaan. Kualitas indenter diamond cone juga krusial; indenter yang aus atau terkelupas secara mikroskopis akan mengubah bentuk indentasi dan menghasilkan data kekerasan yang terlalu tinggi. CV. Java Multi Mandiri sebagai distributor alat ukur terpercaya dapat membantu menyediakan aksesori esensial ini untuk menjaga akurasi sistem pengujian Anda.
Kesalahan yang Sering Terjadi
Pengalaman praktis di lapangan menunjukkan bahwa kegagalan produk seringkali berawal dari kesalahan sistematis dan kecil yang diabaikan dalam kontrol kualitas karburisasi. Mengidentifikasi kesalahan ini adalah langkah pertama untuk menghindarinya.
Efek Permukaan dan Anvil Effect
Kesalahan paling klasik adalah mengukur spesimen yang kotor atau tidak rata. Spesimen tidak datar menyebabkan indenter miring, menghasilkan kontak area yang tidak sempurna dan data yang tidak representatif. Selain itu, anvil effect terjadi saat Anda memaksakan skala Superfisial yang tepat pada lapisan yang sangat tipis. Solusinya, selalu pastikan ketebalan case depth minimal 10 kali lipat dari kedalaman indentasi yang dihasilkan skala tersebut.
Mengabaikan Sensitivitas Thermal dan Vibrasi
Alat uji kekerasan, termasuk NOVOTEST TS-SR-C, sangat sensitif terhadap getaran. Menempatkan alat di bangku yang berguncang karena aktivitas forging di dekatnya akan merusak akurasi. Perubahan temperatur drastis juga mempengaruhi sifat material indenter dan spesimen. Jangan pernah mengasumsikan hasil kalibrasi pagi hari valid untuk malam hari tanpa verifikasi ulang di lingkungan yang stabil.
Miskomunikasi Spesifikasi Teknik
Banyak operator mencatat hasil dalam skala HRC, padahal insinyur merancang dengan skala HR15N. Meskipun ada tabel konversi, konversi antar skala tidak linier dan sering menimbulkan dispute kualitas. Tetapkan satu skala baku untuk produksi massal dan gunakan fitur menu nyaman pada NOVOTEST TS-SR-C untuk mengunci skala tersebut, menghindari kesalahan mengganti pengaturan secara tidak sengaja.
Quick Audit Template
Gunakan template audit singkat ini saat melakukan inspeksi mendadak di area produksi untuk memastikan sistem kontrol kualitas karburisasi beroperasi dengan benar.
| Komponen Audit | Status (Ya/Tidak) | Catatan / Tindakan Perbaikan |
|---|---|---|
| Apakah alat NOVOTEST TS-SR-C dikalibrasi hari ini? | [ ] Ya [ ] Tidak | Verifikasi log book kalibrasi. |
| Apakah permukaan benda uji sudah bersih dan rata? | [ ] Ya [ ] Tidak | Cek proses pre-grinding operator. |
| Apakah skala yang dipilih sesuai case depth? | [ ] Ya [ ] Tidak | Cocokkan parameter mesin dengan spesifikasi teknik. |
| Apakah minimal 3 indentasi dilakukan per sampel? | [ ] Ya [ ] Tidak | Tinjau data hasil pengukuran di layar. |
| Apakah hasil kekerasan berada dalam rentang toleransi? | [ ] Ya [ ] Tidak | Jika tidak, isolasi batch dan periksa kondisi tungku. |
| Apakah verifikasi ECD dilakukan pada batch ini? | [ ] Ya [ ] Tidak | Periksa laporan lab metalografi pendukung. |
| Apakah operator memiliki sertifikasi kompetensi? | [ ] Ya [ ] Tidak | Jadwalkan pelatihan ulang jika dibutuhkan. |
Kesimpulan
Strategi kontrol kualitas karburisasi yang efektif adalah perpaduan antara prosedur ketat, teknologi tepat guna, dan disiplin operator. NOVOTEST TS-SR-C hadir bukan sekadar sebagai alat baca kekerasan, tetapi sebagai pusat kendali digital yang menyederhanakan kompleksitas pengujian Superfisial-Rockwell. Kepatuhan terhadap checklist dan standar ISO 6508 adalah benteng Anda melawan kegagalan komponen di lapangan. Untuk memastikan ekosistem pengujian Anda didukung oleh perangkat dan aksesori yang terkalibrasi sempurna, menggandeng supplier teknis yang kredibel seperti CV. Java Multi Mandiri merupakan langkah strategis dalam menjaga standar kontrol kualitas tetap tinggi.
FAQ
Mengapa pengujian kekerasan superfisial lebih cocok untuk lapisan karburisasi dibanding Rockwell biasa?
Pengujian Rockwell biasa dengan beban total 150 kgf (skala HRC) menghasilkan indentasi yang terlalu dalam. Pada lapisan karburisasi tipis, penetrator akan menembus case hardened dan mengukur kekerasan inti yang lebih lunak, sehingga data tidak valid. Metode Superfisial (Superficial) menggunakan beban ringan yang memastikan deformasi terbatas hanya pada area lapisan keras.
Seberapa sering alat NOVOTEST TS-SR-C harus dikalibrasi?
Kalibrasi harus dilakukan setiap hari sebelum memulai batch pengujian atau minimal di awal shift kerja. Gunakan blok referensi bersertifikat dengan rentang nilai mendekati estimasi kekerasan spesimen. Jika alat mengalami benturan atau hasil mulai inkonsisten, segera lakukan kalibrasi ulang untuk memverifikasi stabilitas sistem.
Bagaimana cara menentukan effective case depth tanpa merusak sampel?
Secara teknis, menentukan ECD secara presisi tanpa merusak sampel sangat sulit karena memerlukan pengukuran gradien kekerasan melintang. Beberapa teknologi ultrasonik modern mencoba mengkorelasikan kecepatan gelombang dengan struktur mikro, tetapi metode paling akurat dan diterima standar tetaplah cross-section. Data dari NOVOTEST TS-SR-C dapat memprediksi indikasi, namun untuk sertifikasi kritis, uji destruktif tetap diperlukan.
Apakah hasil pengukuran NOVOTEST TS-SR-C dapat langsung digunakan untuk sertifikasi?
Ya, asalkan tiga syarat terpenuhi. Pertama, alat harus dikalibrasi dengan blok referensi yang traceable ke standar internasional. Kedua, pengujian mengikuti prosedur standar ISO 6508-1 atau ASTM E18 dengan setting parameter yang tepat. Ketiga, operator dinilai kompeten secara teknis. Jika ketiga syarat ini terpenuhi, data cetak maupun digital dari alat ini dapat menjadi bagian dari dokumen sertifikasi produk.
Rekomendasi Hardness Tester
References
- ISO 6508-1:2016. Metallic materials — Rockwell hardness test — Part 1: Test method. International Organization for Standardization.
- ASTM E18-22. Standard Test Methods for Rockwell Hardness of Metallic Materials. ASTM International.
- ISO 2639:2002. Steels — Determination and verification of the depth of carburized and hardened cases. International Organization for Standardization.
- Totten, G. E. (2006). Steel Heat Treatment: Metallurgy and Technologies. CRC Press.
- Vandervoort, G. F. (1991). Atlas of Time-Temperature Diagrams for Irons and Steels. ASM International.
