Bagaimana Mencegah Missing Bond? Panduan Impact Tester NOVOTEST STRIKE UNIVERSAL

Di balik gemerlap teknologi pesawat modern, sebuah kunci inggris yang terpeleset dari tangan teknisi bisa menjadi awal dari malapetaka struktural yang tidak terlihat. Fenomena missing bond —kegagalan ikatan adhesif yang tidak terdeteksi pada sambungan komposit— telah menjadi momok bagi industri dirgantara global. Dampaknya bukan sekadar biaya perbaikan yang membengkak, melainkan potensi grounding pesawat dan ancaman serius terhadap keselamatan penerbangan. Ironisnya, banyak fasilitas perawatan dan manufaktur masih mengandalkan metode inspeksi reaktif yang hanya menemukan cacat setelah terjadi. Artikel ini akan mengupas tuntas bagaimana Anda dapat membalik keadaan: mencegah missing bond sebelum terjadi melalui simulasi tool drop yang presisi. Satu instrumen, Impact Tester NOVOTEST STRIKE UNIVERSAL, hadir sebagai solusi proaktif yang memvalidasi ketahanan sambungan komposit terhadap benturan harian, langsung di lantai produksi Anda.

1. Masalah Umum di Industri Dirgantara
2. Penyebab Utama Missing Bond pada Sambungan Komposit
   1. Faktor Proses Manufaktur
   2. Faktor Operasional berupa Tool Drop
   3. Faktor Lingkungan
3. Risiko Jika Tidak Ditangani
4. Solusi yang Tersedia untuk Mencegah Missing Bond
5. Perbandingan Pendekatan Solusi
6. Rekomendasi Solusi Paling Efektif
7. Peran Impact Tester NOVOTEST STRIKE UNIVERSAL dalam Mencegah Missing Bond
8. Kesimpulan
9. FAQ
   1. Berapa energi tumbukan yang ideal untuk simulasi tool drop di lingkungan perakitan pesawat?
   2. Apakah Impact Tester NOVOTEST STRIKE UNIVERSAL sudah memenuhi standar ASTM D7136?
   3. Bagaimana cara mengkalibrasi alat ini agar hasilnya repeatable di seluruh shift kerja?
   4. Apakah alat ini hanya untuk komposit atau bisa untuk sambungan logam-komposit?
10. References

Masalah Umum di Industri Dirgantara

Struktur pesawat modern tidak lagi didominasi oleh aluminium. Material komposit seperti Carbon Fiber Reinforced Polymer (CFRP) telah menjadi primadona berkat rasio kekuatan-terhadap-beratnya yang superior. Namun, di balik keunggulannya, material ini menyimpan kerentanan kritis: sensitivitas ekstrem terhadap benturan. Di area perakitan dan Maintenance, Repair, Overhaul (MRO), kejadian tool drop adalah realitas harian. Sebuah bor pneumatik, kunci pas, atau bahkan ponsel yang terjatuh dari ketinggian beberapa kaki dapat mentransfer energi yang cukup untuk memicu kerusakan internal tanpa meninggalkan jejak visual pada permukaan laminasi.

Fenomena ini seringkali menghasilkan Barely Visible Impact Damage (BVID), yaitu delaminasi atau debonding di bawah permukaan yang lolos dari inspeksi mata telanjang. Ketika missing bond terjadi pada sambungan adhesif antara panel komposit atau antara komposit dengan substrat logam, integritas struktural komponen langsung terkompromi. Beban operasional pesawat yang berulang, seperti siklus tekanan kabin dan getaran, akan memperparah kerusakan mikro ini. Data dari berbagai studi kasus perbaikan pesawat menunjukkan bahwa satu insiden one-time impact damage dapat memakan biaya perbaikan hingga puluhan ribu dolar. Belum lagi kerugian tidak langsung akibat penundaan jadwal terbang yang merugikan reputasi operator.

Penyebab Utama Missing Bond pada Sambungan Komposit

Untuk merancang strategi pencegahan yang efektif, kita harus membedah akar penyebab missing bond. Masalah ini jarang sekali disebabkan oleh faktor tunggal, melainkan akumulasi dari kelemahan proses dan beban operasional.

Faktor Proses Manufaktur

Pertama, Faktor Proses Manufaktur meletakkan dasar awal kerentanan. Kontaminasi permukaan oleh minyak atau debu, siklus curing yang tidak sempurna, serta tekanan bonding yang tidak merata menciptakan titik lemah laten. Sambungan yang tidak optimal ini menjadi ‘sasaran empuk’ bagi kerusakan lebih lanjut.

Faktor Operasional berupa Tool Drop

Kedua, dan ini yang paling sering terabaikan, adalah Faktor Operasional berupa Tool Drop. Benturan energi rendah hingga menengah (low-velocity impact) dari perkakas adalah musuh utama. Insiden ini sangat lazim terjadi saat teknisi bekerja di ruang terbatas, seperti di atas sayap atau di dalam tangki bahan bakar. Energi benturan dari palu kecil yang terjatuh bebas setara 5 Joule sudah cukup untuk memulai delaminasi.

Faktor Lingkungan

Ketiga, Faktor Lingkungan bekerja sebagai akselerator. Siklus termal ekstrem dan kelembaban tinggi secara progresif memperburuk debonding yang sudah diinisiasi oleh faktor-faktor sebelumnya, menciptakan jalur bagi kegagalan struktural.

Risiko Jika Tidak Ditangani

Mengabaikan potensi missing bond ibarat menanam bom waktu pada struktur pesawat. Konsekuensinya bersifat multidimensional, mulai dari aspek teknis hingga komersial. Dari sisi struktural, delaminasi yang tidak terpantau adalah bencana yang menunggu. Pengujian menunjukkan bahwa kerusakan benturan internal dapat mengurangi kekuatan residual komposit hingga 50 persen, secara dramatis menurunkan ketahanan terhadap beban lelah dan memicu kegagalan prematur.

Implikasi terhadap keselamatan penerbangan sangat nyata. Kegagalan ikatan pada control surface dapat menyebabkan lepasnya panel di udara, sementara missing bond pada struktur badan pesawat berpotensi menimbulkan kebocoran tekanan kabin yang berbahaya. Konsekuensi regulasi pun tidak kalah berat. Otoritas penerbangan sipil seperti FAA dan EASA memberlakukan standar kelaikan yang ketat. Jika inspeksi menemukan kerusakan yang tidak terdokumentasi dengan baik, operator dapat menghadapi denda, perintah perbaikan darurat, atau bahkan grounding armada. Di luar biaya langsung, reputasi pabrikan dan maskapai sebagai entitas yang mengutamakan keselamatan akan tercoreng.

Solusi yang Tersedia untuk Mencegah Missing Bond

Industri dirgantara sebenarnya tidak kekurangan alat untuk menangani masalah ini, namun pendekatannya seringkali timpang: sangat reaktif. Metode Non-Destructive Testing (NDT) seperti ultrasonik phased array, termografi inframerah, atau shearography sangat andal untuk mendeteksi debonding yang sudah terjadi. Teknisi terlatih dapat menemukan cacat tersembunyi dengan akurasi tinggi. Akan tetapi, seluruh metode NDT ini bekerja seperti detektif yang datang setelah kejahatan terjadi. Mereka tidak mencegah insiden tool drop berikutnya menciptakan kerusakan serupa pada komponen lain.

Di sinilah pendekatan proaktif melalui Metode Simulasi Benturan menutupi celah kritis. Alih-alih mencari cacat, metode ini memvalidasi ketahanan sambungan komposit terhadap tool drop sebelum material disetujui untuk produksi atau perbaikan. Standar industri seperti ASTM D7136 telah menetapkan prosedur untuk mengukur resistansi kerusakan komposit laminasi terhadap benturan. Dengan mengaplikasikan beban benturan terkendali menggunakan impact tester pada panel uji, insinyur dapat menetapkan ambang energi aman secara objektif. Jika material terbukti mampu menahan benturan simulasi tanpa missing bond, potensi masalah di lapangan dapat diminimalisasi secara drastis.

Perbandingan Pendekatan Solusi

Untuk memberi gambaran yang lebih jelas, mari kita sandingkan karakteristik antara pendekatan inspeksi pasca-kejadian dan pengujian preventif dalam konteks pencegahan missing bond.

Aspek	NDT (Reaktif)	Impact Testing (Proaktif)
Fokus Utama	Mendeteksi cacat yang sudah ada.	Mencegah cacat dengan validasi ambang batas.
Dampak pada Proses	Memperbaiki kerusakan.	Membangun ketahanan dari awal.
Biaya & Waktu	Relatif mahal, memerlukan operator sertifikasi tinggi.	Lebih terjangkau untuk uji cepat, operasi lebih intuitif.
Kontrol Variabel	Bergantung pada interpretasi sinyal.	Parameter energi, diameter, dan sudut terkendali penuh.
Integrasi Alur Kerja	Sebagai proses inspeksi akhir.	Dapat dimasukkan dalam SOP sebagai gerbang kualitas (quality gate).

Pendekatan pengujian benturan menawarkan keunggulan yang tidak dimiliki NDT: prediktabilitas dan konsistensi. Alat uji modern memungkinkan Anda mengendalikan setiap variabel secara presisi, sehingga hasil pengujian bersifat repetitif dan terdokumentasi secara objektif. Ini mengubah proses quality assurance dari sekadar ‘menemukan dan memperbaiki’ menjadi ‘memprediksi dan mencegah’.

Rekomendasi Solusi Paling Efektif

Berdasarkan analisis di atas, strategi paling efektif dan ekonomis untuk menekan risiko missing bond adalah dengan mengintegrasikan impact tester ke dalam program mutu Anda. Kami merekomendasikan pendekatan tiga langkah yang berfokus pada pencegahan. Pertama, adopsi Impact Tester NOVOTEST STRIKE UNIVERSAL sebagai quality gate wajib. Setiap batch material baru, prosedur bonded repair, atau validasi desain sambungan harus melewati simulasi benturan sebelum diimplementasikan.

Kedua, tetapkan energy threshold yang realistis dan representatif. Lakukan survei di area kerja untuk mengidentifikasi massa perkakas tipikal dan ketinggian jatuh potensial. Konversikan data ini menjadi energi benturan (dalam Joule) yang akan menjadi parameter pengujian Anda.

Ketiga, standarisasi pengujian dengan checklist yang ketat. Ini memastikan bahwa teknisi dari semua shift dapat melakukan pengujian dengan konsistensi yang sama. Checklist ini harus mencakup verifikasi parameter energi, diameter impactor, dan sudut tumbukan. Dengan pendekatan ini, Anda tidak hanya mencegah satu jenis cacat, tetapi juga membangun budaya kualitas yang berorientasi pada data dan pencegahan.

Peran Impact Tester NOVOTEST STRIKE UNIVERSAL dalam Mencegah Missing Bond

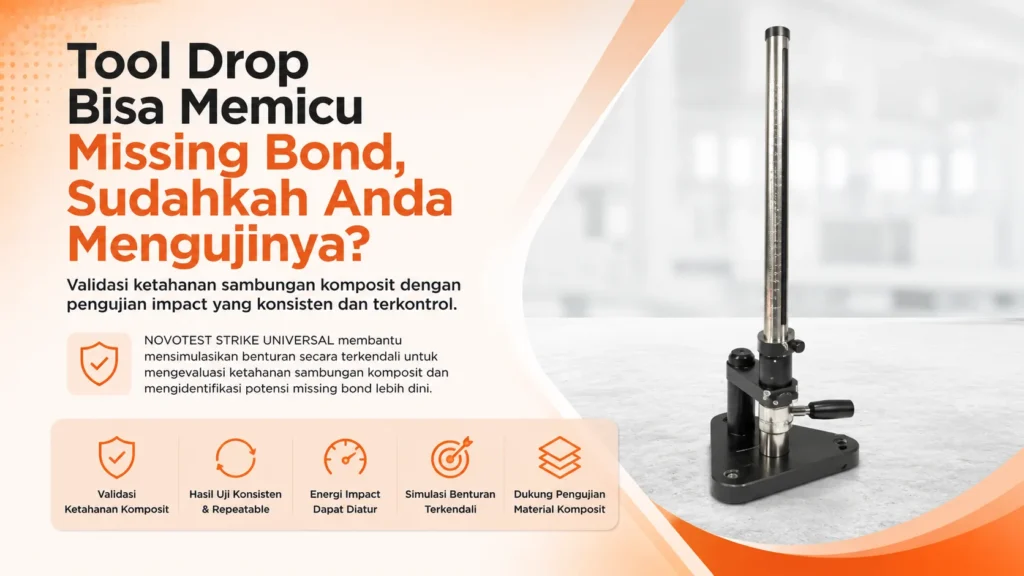

Impact Tester NOVOTEST STRIKE UNIVERSAL adalah instrumen yang menjembatani antara skenario lapangan dan validasi laboratorium. Alat ini memiliki desain yang kokoh, terdiri dari sebuah stand kuat dengan pipa panduan vertikal, skala terukur, dan sistem penjepit spesimen yang aman. Fleksibilitasnya menjadi kunci: Anda dapat mengganti perangkat dampak (impactor/striker) dan landasan untuk menyesuaikan dengan standar pengujian yang berbeda, sebuah fitur yang sangat berharga dalam lingkungan multi-proyek.

Berikut adalah langkah-langkah praktis dan checklist parameter yang dapat langsung diterapkan oleh teknisi dirgantara:

1. Persiapan Spesimen: Potong panel komposit sesuai dengan dimensi standar yang Anda acu. Pastikan area bonding telah diproses sesuai prosedur aktual. Jepit spesimen dengan kuat pada fixture penjepit yang tersedia.
2. Atur Parameter Kritis: Di sinilah fleksibilitas NOVOTEST STRIKE UNIVERSAL berperan. Anda dapat dengan mudah mengatur tiga variabel utama:
   • Energi Tumbukan: Hitung dengan mengatur massa impactor dan tinggi jatuh (Energi = m × g × h). Simulasikan energi tool drop yang lazim, biasanya dalam rentang 2 hingga 10 Joule.
   • Diameter Impactor: Pilih diameter yang mewakili ujung perkakas. Hemispherical impactor berdiameter 12.7 mm atau 25.4 mm sangat umum untuk simulasi ini.
   • Sudut Tumbukan: Atur kemiringan fixture jika perlu untuk mereplikasi benturan miring.
3. Eksekusi dan Validasi: Lepaskan impactor. Skala pada pipa panduan yang tertera dalam milimeter dan inci memudahkan pencatatan dan reproduksi pengujian. Setelah tumbukan, lakukan inspeksi visual detail dan, jika perlu, konfirmasi dengan NDT untuk memetakan area delaminasi yang mungkin timbul.
4. Analisis dan Dokumentasi: Catat semua parameter dan hasil. Jika tidak ada missing bond yang terdeteksi setelah benturan pada energi yang ditentukan, sambungan tersebut dinyatakan tahan terhadap tool drop yang disimulasikan.

Keunggulan utama sistem ini adalah kemudahan penggantian perangkat perkusi. Anda tidak perlu membeli banyak alat untuk standar berbeda; cukup ganti striker dan coupling-nya, dan Anda siap melakukan pengujian baru. Ini menjadikan Impact Tester NOVOTEST STRIKE UNIVERSAL investasi yang sangat serbaguna, memberdayakan teknisi lini depan untuk secara mandiri memvalidasi kualitas tanpa harus menjadi ahli NDT.

Kesimpulan

Missing bond pada sambungan komposit akibat tool drop adalah ancaman yang selalu hadir, namun sepenuhnya dapat dicegah. Kuncinya terletak pada pergeseran paradigma dari deteksi reaktif ke validasi proaktif. Dengan mengidentifikasi potensi energi benturan di lapangan dan memvalidasi ketahanan material melalui pengujian terkendali, kita dapat memutus rantai kegagalan sejak awal. Impact Tester NOVOTEST STRIKE UNIVERSAL adalah instrumen presisi yang memungkinkan pendekatan ini, menawarkan operasi yang mudah, hasil yang repeatable, dan fleksibilitas yang tak tertandingi. Jangan biarkan benturan kecil yang tidak disengaja berubah menjadi bencana struktural besar. Integrasikan uji simulasi tool drop ini ke dalam SOP Anda, dan bangun fondasi keselamatan penerbangan yang lebih kokoh, satu sambungan komposit yang tervalidasi pada satu waktu.

Sebagai mitra terpercaya dalam rantai pasok alat ukur dan pengujian industri di Indonesia, CV. Java Multi Mandiri siap mendukung peningkatan standar kualitas Anda. Kami adalah distributor dan supplier resmi yang menyediakan berbagai solusi testing instruments, termasuk Impact Tester NOVOTEST STRIKE UNIVERSAL, untuk kebutuhan validasi material di sektor dirgantara, otomotif, dan manufaktur. Kami memahami bahwa setiap proses pengujian memerlukan instrumen yang tepat dan andal, dan komitmen kami adalah menghadirkan perangkat tersebut langsung ke fasilitas Anda. Dapatkan rekomendasi dan dukungan teknis untuk pengadaan alat ukur yang sesuai dengan kebutuhan industri Anda melalui konsultasi kebutuhan perusahaan Anda.

FAQ

Berapa energi tumbukan yang ideal untuk simulasi tool drop di lingkungan perakitan pesawat?

Tidak ada angka tunggal yang ideal karena sangat bergantung pada jenis perkakas yang digunakan dan konfigurasi area kerja spesifik Anda. Namun, sebagai titik awal, energi dalam rentang 2 Joule hingga 10 Joule sering digunakan untuk merepresentasikan jatuhnya perkakas tangan umum seperti kunci pas atau obeng dari ketinggian 1–2 meter. Langkah terbaik adalah melakukan observasi lapangan, menghitung potensi energi dari perkakas terberat dan ketinggian kerja maksimum, lalu menggunakan nilai tersebut sebagai ambang batas pengujian.

Apakah Impact Tester NOVOTEST STRIKE UNIVERSAL sudah memenuhi standar ASTM D7136?

Impact Tester NOVOTEST STRIKE UNIVERSAL adalah platform yang sangat serbaguna. Kesesuaiannya dengan standar spesifik seperti ASTM D7136, yang merupakan standar uji resistansi kerusakan komposit, bergantung pada konfigurasi perangkat dampak yang Anda pilih. Dengan memilih impactor, striker, dan fixture penjepit dengan dimensi dan geometri yang tepat sesuai acuan standar ASTM D7136, alat ini dapat dikonfigurasikan untuk memenuhi persyaratan pengujian tersebut. Fleksibilitas dalam penggantian komponen inilah yang menjadi salah satu keunggulan utamanya.

Bagaimana cara mengkalibrasi alat ini agar hasilnya repeatable di seluruh shift kerja?

Repeatability adalah hasil dari prosedur operasi standar yang ketat. Untuk memastikan konsistensi antar-shift, pertama, pastikan pipa panduan dan landasan dalam posisi vertikal dan rata sepenuhnya. Kedua, buat checklist verifikasi harian yang mencakup kebersihan pipa panduan, kondisi ujung impactor, dan mekanisme penguncian. Ketiga, lakukan uji verifikasi berkala menggunakan material referensi standar untuk membandingkan hasil dari operator yang berbeda. Dokumentasi yang baik dari setiap langkah ini akan menjamin kualitas data yang seragam.

Apakah alat ini hanya untuk komposit atau bisa untuk sambungan logam-komposit?

Alat ini sangat mampu dan sangat direkomendasikan untuk menguji sambungan hibrida logam-komposit. Missing bond adalah masalah kritis pada antarmuka dua material yang berbeda ini karena perbedaan koefisien muai termal dan sifat mekanisnya. Dengan mengatur parameter pengujian yang sesuai, Anda dapat secara spesifik menyimulasikan tool drop pada sambungan adhesif antara logam (seperti aluminium atau titanium) dan komposit, lalu memvalidasi apakah ikatannya tetap utuh.

Rekomendasi Impact Tester

References

1. ASTM D7136/D7136M-20, “Standard Test Method for Measuring the Damage Resistance of a Fiber-Reinforced Polymer Matrix Composite to a Drop-Weight Impact Event,” ASTM International, 2020.
2. Abrate, S., “Impact on Composite Structures,” Cambridge University Press, 1998.
3. Federal Aviation Administration (FAA), “Advisory Circular 20-107B: Composite Aircraft Structure,” U.S. Department of Transportation, 2010.
4. Meeks, C., Greenhalgh, E., & Falzon, B.G., “The Mechanisms of Barely Visible Impact Damage in Carbon Fibre Composite Structures,” Plastics, Rubber and Composites, Vol. 34, No. 3, 2005.
