Panduan Lengkap Inspeksi Tangki BBM untuk Mencegah Kebocoran di Depot Minyak

Kegagalan integritas tangki penyimpanan Bahan Bakar Minyak (BBM) bukan sekadar insiden operasional; ini adalah peristiwa dengan konsekuensi bisnis yang parah. Kebocoran dapat mengakibatkan pencemaran lingkungan yang mahal, kerugian finansial langsung dari produk yang hilang, downtime fasilitas yang mengganggu rantai pasok, dan tentu saja, risiko keselamatan kerja yang tidak terkompromikan. Bagi operator depot minyak, manajer fasilitas, dan insinyur HSE di Indonesia, tantangan nyatanya sering terletak pada kebingungan menerapkan standar internasional yang kompleks seperti API 653 dalam kerangka regulasi lokal yang wajib ditaati.

Artikel ini hadir sebagai solusi definitif. Kami menyajikan panduan komprehensif yang secara praktis mengintegrasikan standar global American Petroleum Institute (API) dengan regulasi spesifik Indonesia, terutama Peraturan Menteri ESDM No. 32 Tahun 2021. Lebih dari sekadar teori, Anda akan mendapatkan pemahaman tentang prosedur inspeksi wajib, strategi menyusun program pemeliharaan (Operations & Maintenance Plan) yang proaktif, serta analisis mendalam tentang teknologi Non-Destructive Testing (NDT) yang tepat guna untuk mendeteksi dan mencegah kerusakan sebelum berdampak besar pada operasi dan bottom line perusahaan.

1. Standar dan Prosedur Wajib Inspeksi Tangki BBM di Indonesia
   1. Memahami API 653: Standar Global untuk Inspeksi Tangki Penyimpanan
   2. Permen ESDM No. 32 Tahun 2021: Regulasi Lokal yang Wajib Ditaati
   3. Frekuensi dan Jenis Inspeksi: Eksternal, Internal, dan Rutin
2. Menyusun Program Pemeliharaan (O&M Plan) yang Komprehensif untuk Depot Minyak
   1. Komponen Penting dalam Operations & Maintenance Plan
   2. Checklist Pemeliharaan: Harian, Bulanan, dan Tahunan
3. Strategi Pencegahan dan Deteksi Dini Kebocoran Tangki
   1. Mengatasi Penyebab Utama: Korosi, Retak, dan Penipisan Material
   2. Teknik Pencegahan untuk Berbagai Jenis Material Tangki
4. Panduan Memilih dan Menggunakan Alat Inspeksi Non-Destruktif (NDT)
   1. Ultrasonic Thickness Gauge: Panduan Pengukuran Ketebalan yang Akurat
   2. Alat Ukur Korosi dan Coating: Holiday Detector, Corrosion Meter
   3. Membandingkan Metode NDT Lain: Magnetic Flux Leakage, Eddy Current, Visual
5. Kesimpulan
6. Referensi

Standar dan Prosedur Wajib Inspeksi Tangki BBM di Indonesia

Kepatuhan operasional di depot minyak dibangun di atas dua pilar utama: standar internasional yang menjadi best practice industri secara global, dan regulasi lokal yang memiliki kekuatan hukum. Pemahaman yang utuh terhadap keduanya adalah fondasi dari program inspeksi yang efektif dan sesuai aturan.

Memahami API 653: Standar Global untuk Inspeksi Tangki Penyimpanan

Dalam industri migas global, American Petroleum Institute (API) Standard 653, Tank Inspection, Repair, Alteration, and Reconstruction, diakui sebagai acuan utama. Standar ini secara spesifik memberikan persyaratan minimum untuk mempertahankan integritas tangki penyimpanan atmosferik, non-refrigerasi, berbahan baja karbon dan paduan rendah, setelah tangki tersebut beroperasi ^[1]. Cakupannya meliputi inspeksi, perbaikan, alterasi, dan rekonstruksi, menjadikannya dokumen vital untuk siklus hidup aset tangki. Implementasi API 653 bertujuan untuk mengidentifikasi degradasi seperti korosi dan penipisan material secara dini, sehingga tindakan korektif dapat diambil sebelum terjadi kegagalan.

Permen ESDM No. 32 Tahun 2021: Regulasi Lokal yang Wajib Ditaati

Di tingkat nasional, kewajiban inspeksi memiliki dasar hukum yang kuat. Peraturan Menteri Energi dan Sumber Daya Mineral (Permen ESDM) Republik Indonesia Nomor 32 Tahun 2021 tentang Inspeksi Teknis dan Pemeriksaan Keselamatan Instalasi dan Peralatan pada Kegiatan Usaha Minyak dan Gas Bumi, menetapkan kewajiban yang tidak dapat ditawar. Pasal 12 ayat (1) dengan jelas menyatakan: “Setiap Instalasi dan/atau peralatan yang digunakan dalam Kegiatan Usaha Minyak dan Gas Bumi, wajib dilakukan: a. Inspeksi Teknis; dan b. Pemeriksaan Keselamatan” ^[2]. Bagi operator depot BBM, regulasi ini berarti tangki penyimpanan mereka, sebagai bagian kritis dari instalasi, harus menjalani inspeksi teknis secara berkala. Regulasi ini menjadi driver utama yang mengharuskan integrasi standar seperti API 653 ke dalam praktik operasional sehari-hari di Indonesia ^[3].

Frekuensi dan Jenis Inspeksi: Eksternal, Internal, dan Rutin

Berdasarkan standar dan praktik terbaik, inspeksi tangki dikategorikan menjadi beberapa jenis dengan interval yang berbeda:

• Inspeksi Rutin (Harian/Bulanan): Ini adalah garis pertahanan pertama. Inspeksi visual harian memeriksa tanda-tanda kebocoran, kerusakan katup, atau kondisi tidak normal. Sementara itu, checklist inspeksi bulanan yang komprehensif biasanya mencakup 10 item pemeriksaan penting, seperti kondisi fisik tangki (eksterior), sistem pentanahan (grounding), alat pemadam api ringan (APAR), dan tanda-tanda korosi awal.
• Inspeksi Eksternal: Dilakukan saat tangki masih berisi, biasanya dengan interval yang lebih pendek (misalnya tahunan). Fokusnya pada pemeriksaan visual eksternal yang detail, pengukuran ketebalan dinding dengan Ultrasonic Thickness Gauge, dan evaluasi kondisi coating/lapisan cat. Rekomendasi umum dari praktisi industri adalah melakukan inspeksi eksternal mendalam setidaknya sekali dalam setahun.
• Inspeksi Internal: Merupakan inspeksi paling komprehensif, dilakukan saat tangki dikosongkan, dibersihkan, dan dinyatakan aman untuk dimasuki. Intervalnya bergantung pada jenis produk dan kondisi lingkungan. Standar seperti EEMUA 159 memberikan rentang 3 hingga 20 tahun, namun untuk tangki BBM khususnya bensin, interval 5 tahun sering direkomendasikan, sedangkan untuk minyak solar atau lainnya bisa mencapai 10 tahun ^[4]. Inspeksi ini memeriksa kondisi dinding bagian dalam, lantai (bottom plate), atap (roof), dan struktur internal.

Untuk mendalami kerangka standar ini, pelajari dokumen lengkap Standar API 653 untuk Inspeksi dan Pemeliharaan Tangki. Sementara untuk konteks teknis Indonesia, Pedoman Teknis Kementerian ESDM untuk Depot BBM dapat menjadi acuan berharga.

Menyusun Program Pemeliharaan (O&M Plan) yang Komprehensif untuk Depot Minyak

Program pemeliharaan yang reaktif, hanya bertindak saat ada kerusakan, adalah resep untuk meningkatkan biaya operasi dan risiko kegagalan. Depot minyak memerlukan Operations & Maintenance (O&M) Plan yang terstruktur dan proaktif, berfokus pada aspek Health, Safety, and Environment (HSE). Pendekatan ini selaras dengan model yang diakui, seperti template Operations & Maintenance Plan dari New Mexico Environment Department, yang menekankan pada penjadwalan, prosedur tetap, dan tanggap darurat ^[5].

Komponen Penting dalam Operations & Maintenance Plan

Sebuah O&M Plan yang efektif harus menjadi dokumen hidup yang mencakup:

• Prosedur Operasi Normal: Instruksi jelas untuk pengisian, pengosongan, dan pemantauan level tangki.
• Program Deteksi Kebocoran: Metode untuk memantau kebocoran secara berkala, baik secara manual maupun dengan sistem instrumentasi.
• Jadwal Pemeliharaan Rutin: Yang terbagi dalam siklus harian, mingguan, bulanan, dan tahunan untuk semua komponen (tangki, pompa, katup, sistem pipa, peralatan keselamatan).
• Prosedur Perbaikan: Protokol yang disetujui untuk menangani perbaikan kecil maupun besar, termasuk persyaratan izin kerja dan lockout-tagout.
• Rencana Tanggap Darurat: Langkah-langkah spesifik jika terjadi kebocoran, tumpahan, atau kebakaran, termasuk evakuasi dan komunikasi dengan pihak berwenang.
• Program Pelatihan: Untuk memastikan semua personel memahami prosedur operasi, keselamatan, dan tanggap darurat. Proteksi kebakaran, terutama untuk produk mudah terbakar seperti bensin dan avtur, harus menjadi pertimbangan inti dalam setiap elemen plan ini. Standar seperti NFPA 30 untuk Penyimpanan Cairan Mudah Terbakar memberikan panduan penting dalam aspek ini.

Checklist Pemeliharaan: Harian, Bulanan, dan Tahunan

Implementasi O&M Plan memerlukan alat praktis berupa checklist. Berikut adalah contoh template yang dapat diadaptasi:

• Checklist Harian: Pemeriksaan visual cepat area sekitar tangki (genangan, bau), kondisi umum katup dan flange, pembacaan level gauge.
• Checklist Bulanan (10 Item Kritis): Berdasarkan temuan riset industri, checklist ini mencakup: (1) Inspeksi fisik eksterior tangki, (2) Kondisi sistem pentanahan (grounding), (3) Kondisi dan tekanan APAR, (4) Kebersihan area dan drainase, (5) Kondisi pagar pengaman dan signage, (6) Fungsi lampu penerangan dan alarm, (7) Kondisi coating/cat anti karat, (8) Keterbacaan plat nama dan label peringatan, (9) Kondensi pada peralatan, (10) Dokumen izin dan laporan inspeksi sebelumnya.
• Checklist Tahunan: Inspeksi eksternal mendetail dengan alat NDT, kalibrasi alat ukur (pressure gauge, level transmitter), pengujian fungsi katup relief, dan review menyeluruh terhadap seluruh O&M Plan. Untuk memastikan checklist Anda selaras dengan praktik terbaik, merujuk pada sumber seperti Ketentuan Keselamatan Fasilitas Penyimpanan BBM di Indonesia sangat dianjurkan.

Strategi Pencegahan dan Deteksi Dini Kebocoran Tangki

Biaya pencegahan kebocoran selalu lebih rendah daripada biaya perbaikan, pembersihan lingkungan, dan kerugian reputasi. Strategi proaktif dimulai dengan memahami musuh utama integritas tangki dan menerapkan tindakan pencegahan yang tepat sasaran.

Mengatasi Penyebab Utama: Korosi, Retak, dan Penipisan Material

Tiga mekanisme kegagalan dominan pada tangki BBM adalah:

1. Korosi: Proses elektrokimia degradasi logam. Korosi seragam (uniform corrosion) mengurangi ketebalan secara merata, sementara korosi galvanik terjadi antara dua logam berbeda dalam kehadiran elektrolit (seperti air). Korosi sumuran (pitting corrosion) adalah yang paling berbahaya karena dapat menembus dinding dengan cepat.
2. Retak (Cracking): Dapat terjadi pada daerah lasan (weld cracks) akibat stress atau cacat material, atau berupa retak kelelahan (fatigue cracks) karena beban siklis dari perubahan level produk dan suhu.
3. Penipisan Material (Erosion/Thinning): Terjadi terutama di area aliran tinggi atau turbulen, seperti di dekat nozzle inlet, yang secara bertahap mengikis material dinding.

Teknik Pencegahan untuk Berbagai Jenis Material Tangki

Pendekatan pencegahan berbeda berdasarkan material konstruksi:

• Untuk Tangki Baja Karbon: Pertahanan utamanya adalah sistem coating/pelapis (cat epoxy, polyurethane) yang berkualitas tinggi dan diaplikasikan dengan benar. Proteksi Katodik (sacrificial anode atau impressed current) digunakan untuk melindungi area yang tidak terjangkau coating, seperti bagian tangki yang terendam tanah. Inspeksi rutin pada lasan dan area sambungan adalah kunci.
• Untuk Tangki FRP (Fiber Reinforced Plastic): Kekuatannya terletak pada ketahanan korosif, namun rentan terhadap kerusakan mekanis dan degradasi UV. Pencegahan meliputi penggunaan bantalan lunak untuk mencegah benturan, perawatan lapisan resin gelcoat setiap 2-3 tahun untuk menjaga ketahanan kimia dan mencegah serat terekspos ^[6], serta inspeksi rutin pada struktur pendukung dan sambungan untuk mendeteksi retak mikro. Standar material dari Badan Klasifikasi Indonesia (BKI) juga sering menjadi acuan untuk memastikan kualitas pipa dan komponen pendukung ^[7].

Panduan Memilih dan Menggunakan Alat Inspeksi Non-Destruktif (NDT)

Non-Destructive Testing (NDT) adalah mata dan telinga program inspeksi modern. Teknologi ini memungkinkan evaluasi kondisi material tanpa merusak atau mengganggu operasi. Pemilihan metode yang tepat bergantung pada jenis cacat yang dicari, material tangki, dan pertimbangan anggaran.

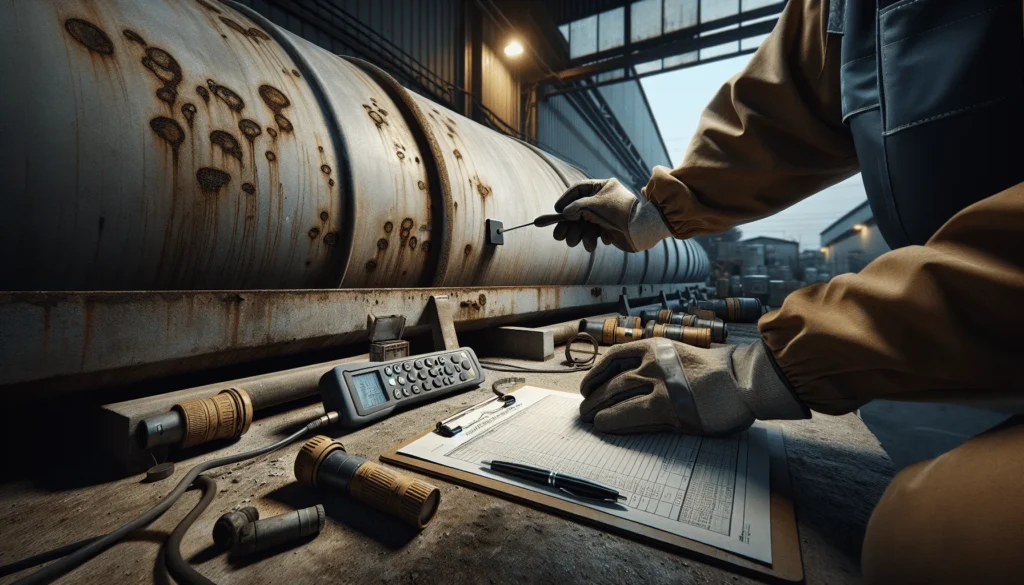

Ultrasonic Thickness Gauge: Panduan Pengukuran Ketebalan yang Akurat

Alat ini adalah standar emas untuk memantau penipisan dinding akibat korosi dan erosi. Beroperasi dengan memancarkan gelombang ultrasonik (biasanya pada frekuensi 5 MHz) dan mengukur waktu pantulnya dari permukaan seberangnya. Untuk akurasi optimal:

• Kalibrasi: Selalu kalibrasi alat menggunakan blok referensi dengan ketebalan diketahui.
• Couplant: Gunakan couplant (biasanya propylene glycol) untuk menghilangkan udara antara probe dan permukaan, memastikan transmisi gelombang yang baik.
• Teknik Pengukuran: Ambil pembacaan di beberapa titik pada grid yang telah ditentukan, terutama di area rentan korosi (lapisan udara di dinding, area dekat dasar). Interpretasi hasil harus membandingkan ketebalan terukur dengan ketebalan desain minimum yang diizinkan (Minimum Allowable Thickness). Selalu ikuti praktik terbaik yang tercantum dalam standar seperti ASTM E797.

Alat Ukur Korosi dan Coating: Holiday Detector, Corrosion Meter

• Coating Thickness Gauge: Mengukur ketebalan lapisan pelindung kering pada substrat logam. Penting untuk memastikan coating diaplikasikan sesuai spesifikasi untuk kinerja optimal.
• Holiday Detector: Mengidentifikasi cacat (pinholes, holidays) pada lapisan coating dengan menerapkan tegangan listrik. Cacat akan terdeteksi sebagai aliran arus.
• Corrosion Meter/Electrochemical Instruments: Alat seperti yang menggunakan teknik Electrochemical Impedance Spectroscopy (EIS) dapat mengukur laju korosi secara in-situ dengan menganalisis respons elektrokimia material terhadap gangguan kecil, memberikan data prediktif tentang kinerja coating atau agresivitas lingkungan.

Membandingkan Metode NDT Lain: Magnetic Flux Leakage, Eddy Current, Visual

• Visual Inspection: Metode paling mendasar dan wajib. Dilengkapi dengan peralatan seperti boroskop untuk memeriksa area yang tidak terjangkau, inspeksi visual yang terlatih dapat mengidentifikasi retak, korosi, kebocoran, dan deformasi.
• Magnetic Flux Leakage (MFL): Sangat efektif untuk pemindaian cepat area luas pada lantai (bottom) dan dinding tangki untuk mendeteksi kehilangan material akibat korosi. Sering digunakan dengan alat yang ditarik (scanner).
• Eddy Current Testing: Ideal untuk mendeteksi cacat permukaan dan near-surface pada material konduktif seperti logam, sangat sensitif untuk menemukan retak retak pada lasan.

Panduan dari perusahaan inspeksi terkemuka menunjukkan bahwa tidak ada metode tunggal yang terbaik; pendekatan kombinasi (misalnya, Visual + Ultrasonic Thickness + MFL untuk inspeksi internal) sering kali memberikan gambaran integritas yang paling komprehensif dan cost-effective ^[8].

Kesimpulan

Keamanan dan keandalan operasi depot minyak sangat bergantung pada integritas tangki penyimpanan BBM. Investasi dalam program inspeksi dan pemeliharaan yang terstruktur bukanlah biaya, melainkan proteksi aset yang cerdas. Dengan mengintegrasikan standar internasional (API 653) ke dalam kewajiban regulasi lokal (Permen ESDM 32/2021), menyusun O&M Plan yang proaktif, serta memanfaatkan teknologi inspeksi non-destruktif (NDT) yang tepat, operator depot dapat secara signifikan mengurangi risiko kebocoran, memperpanjang usia pakai aset, dan memastikan keberlanjutan operasi bisnis mereka. Ingat, biaya inspeksi rutin dan perawatan preventif selalu jauh lebih rendah daripada biaya akibat kegagalan tangki yang meliputi kerugian produk, denda lingkungan, reparasi darurat, dan kerusakan reputasi.

Tentang CV. Java Multi Mandiri

Sebagai mitra bisnis Anda dalam optimasi operasi industri, CV. Java Multi Mandiri menyediakan peralatan ukur dan uji presisi yang mendukung program inspeksi dan pemeliharaan yang andal. Kami menyediakan berbagai instrumen terkait, seperti ultrasonic thickness gauge, coating thickness gauge, flaw detector, dan alat ukur kondisi lainnya yang dibutuhkan oleh departemen maintenance dan HSE di berbagai sektor industri. Untuk mendiskusikan kebutuhan peralatan inspeksi guna mendukung program pemeliharaan proaktif di fasilitas Anda, tim teknis kami siap memberikan konsultasi solusi bisnis.

Disclaimer: Informasi ini bersifat edukatif dan tidak menggantikan saran profesional. Selalu konsultasikan dengan insinyur bersertifikat dan perusahaan inspeksi terakreditasi untuk inspeksi dan perawatan tangki sesuai dengan regulasi yang berlaku.

Rekomendasi Ultrasonic Flaw Detector

Referensi

1. American Petroleum Institute. (2003). API Standard 653: Tank Inspection, Repair, Alteration, and Reconstruction. Washington, DC: API Publishing Services. Retrieved from https://law.resource.org/pub/us/cfr/ibr/002/api.653.2003.pdf
2. Kementerian Energi dan Sumber Daya Mineral Republik Indonesia. (2021). Peraturan Menteri Energi dan Sumber Daya Mineral Nomor 32 Tahun 2021 tentang Inspeksi Teknis dan Pemeriksaan Keselamatan Instalasi dan Peralatan Pada Kegiatan Usaha Minyak dan Gas Bumi. Jakarta. Retrieved from https://jdih.kemenkoinfra.go.id/id/permen-esdm-no-32-tahun-2021
3. CV. Java Multi Mandiri (Novotest Indonesia). (N.D.). Panduan Schmidt Hammer untuk Inspeksi Tangki BBM & Pelumas. Retrieved from https://novotest.id/schmidt-hammer-inspeksi-tangki-bbm-pelumas/
4. Voliro. (N.D.). Guide to Non-Destructive Testing of Storage Tanks. Retrieved from https://voliro.com/blog/non-destructive-testing-of-storage-tanks/
5. New Mexico Environment Department Petroleum Storage Tank Bureau. (2019). Drafting an Operations & Maintenance Plan. Retrieved from https://www.env.nm.gov/wp-content/uploads/sites/20/2019/10/DraftingOperationsMaintenancePlan2609kmtgJGFinal.pdf
6. Yongchang FRP. (N.D.). Common Leakage of FRP Storage Tanks and Repair Methods. Retrieved from https://in.yongchangfrp.com/news-common-leakage-of-frp-storage-tanks-and-repair-methods.html
7. Badan Klasifikasi Indonesia (BKI). (N.D.). Standar dan Pedoman. Retrieved from https://www.bki.co.id/
8. Adler & Allan. (N.D.). Overview: Non-Destructive Testing for Above Ground Storage Tanks. Retrieved from https://www.adlerandallan.co.uk/knowledge/insight/overview-non-destructive-testing-above-ground-storage-tanks
