Concrete Cover Meter NOVOTEST Rebar Detector: Solusi Mengatasi Penolakan Precast Segmental Liner

Bayangkan skenario ini: puluhan panel precast segmental liner yang telah diproduksi dengan susah payah, siap dikirim ke lokasi proyek infrastruktur bernilai triliunan rupiah, tiba-tiba ditolak mentah-mentah oleh kontraktor. Penyebab utamanya adalah selimut beton (concrete cover) yang tidak sesuai spesifikasi—kurang beberapa milimeter saja dari ketentuan SNI atau ASTM. Penolakan ini bukan sekadar mencoreng reputasi, melainkan pukulan finansial langsung yang bisa mencapai miliaran rupiah akibat biaya re-casting, logistik pengembalian, dan potensi penalti kontrak. Sering kali, masalah ini baru terdeteksi di lapangan karena minimnya metode verifikasi yang cepat, akurat, dan non-destruktif di lingkungan pabrik. Di sinilah urgensi sebuah transformasi kontrol kualitas muncul. Alat Concrete Cover Meter NOVOTEST Rebar Detector hadir sebagai detektif lapangan yang memberdayakan Anda untuk mengidentifikasi potensi penolakan sejak dari pabrik. Perangkat ini memungkinkan setiap produsen melakukan inspeksi preventif internal, memastikan setiap panel memenuhi spesifikasi sebelum meninggalkan gerbang produksi.

1. Masalah Umum di Industri Precast
2. Penyebab Utama Penolakan Precast Segmental Liner
3. Risiko Jika Tidak Ditangani
4. Solusi yang Tersedia
5. Perbandingan Pendekatan Solusi
6. Rekomendasi Solusi Paling Efektif
7. Peran Concrete Cover Meter NOVOTEST dalam Solusi
8. Kesimpulan
9. FAQ
   1. Apa itu Concrete Cover Meter dan bagaimana cara kerjanya?
   2. Apakah alat ini hanya untuk precast segmental liner atau bisa untuk beton bertulang lainnya?
   3. Berapa kisaran ketebalan cover beton yang bisa dideteksi oleh NOVOTEST Rebar Detector?
   4. Bagaimana cara menggunakan alat ini untuk mencegah penolakan precast segmental liner?
10. References

Masalah Umum di Industri Precast

Fenomena penolakan produk, khususnya pada komponen struktural kritis seperti segmental liner untuk terowongan, adalah momok yang terus menghantui industri pracetak. Produk-produk ini tidak dinilai di pabrik, melainkan di titik penerimaan proyek oleh konsultan pengawas yang sangat ketat. Pada tahap inilah banyak produsen menerima kabar buruk: produk mereka gagal lolos inspeksi. Penyebab paling dominan adalah ketidaksesuaian ketebalan selimut beton. Spesifikasi teknis umumnya mensyaratkan cover minimum untuk melindungi tulangan dari agresi lingkungan, seperti chloride attack pada terowongan bawah tanah. Ketika ketebalan ini kurang dari batas toleransi yang ditetapkan—misalnya, hanya 20 mm dari yang seharusnya 35 mm—produk otomatis ditolak. Ironisnya, banyak produsen tidak menyadari cacat ini hingga produk dikembalikan. Akar masalahnya sering kali bukan pada ketidakmampuan teknis, melainkan pada tidak adanya mekanisme verifikasi yang andal di lini produksi. Kerugian non-teknisnya pun sangat besar: rusaknya reputasi pabrik di mata kontraktor besar, kehilangan kepercayaan untuk proyek-proyek selanjutnya, dan label sebagai pemasok yang tidak konsisten.

Penyebab Utama Penolakan Precast Segmental Liner

1. Pertama, pemasangan tulangan yang tidak presisi sering menjadi biang keladi. Saat kerangka baja dirakit dalam cetakan, sedikit pergeseran bisa terjadi. Tanpa spacer atau chairs yang memadai dan terpasang kaku, posisi tulangan mudah berubah.
2. Kedua, proses pengecoran dan vibrasi adalah momen kritis. Vibrasi yang tidak merata atau terlalu agresif dapat menyebabkan segregasi material dan mendorong kerangka tulangan mendekati permukaan cetakan. Alih-alih tertanam pada posisi desain, tulangan justru bergeser ke area yang tidak diinginkan.
3. Ketiga, desain cetakan (mould) yang kurang rigid atau sudah mengalami deformasi akibat pemakaian berulang menciptakan dimensi cover yang tidak konsisten dari satu panel ke panel lainnya.
4. Terakhir, dan ini krusial, ketiadaan pemeriksaan internal setelah beton mengeras. Mengandalkan pengukuran visual pada bekisting sebelum pengecoran tidak cukup karena tidak mampu mendeteksi pergeseran tulangan yang terjadi selama beton segar dihamparkan dan dipadatkan. Produsen membutuhkan mata yang mampu menembus beton yang sudah mengeras.

Risiko Jika Tidak Ditangani

Mengabaikan masalah cover beton yang under-spec pada segmental liner ibarat menanam bom waktu dalam struktur. Segmental liner adalah sistem pertahanan pertama terowongan terhadap tekanan tanah dan air. Dalam jangka pendek, risiko yang paling langsung terasa adalah konsekuensi bisnis: biaya re-casting yang membengkak, biaya transportasi ulang untuk produk yang dikembalikan, dan keterlambatan progres proyek yang berujung pada penalti kontrak. Namun, ancaman sesungguhnya bersifat jangka panjang dan berkaitan dengan integritas struktural. Selimut beton yang terlalu tipis tidak akan mampu melindungi tulangan baja dari serangan korosi. Begitu klorida atau karbon dioksida menembus beton dan mencapai permukaan baja, reaksi korosi dimulai. Karat akan mengembang, menyebabkan delaminasi beton, spalling, dan akhirnya pengurangan luas penampang tulangan. Kegagalan struktural di kemudian hari saat terowongan beroperasi adalah risiko yang tidak bisa ditawar. Dari sisi finansial, potensi klaim garansi jangka panjang dan tuntutan hukum akibat kecelakaan yang diakibatkan oleh keruntuhan struktur dapat menghancurkan perusahaan.

Solusi yang Tersedia

1. Pertama, metode destruktif seperti chipping atau coring. Caranya dengan membongkar beton yang sudah mengeras untuk mengekspos langsung permukaan tulangan, lalu mengukur jaraknya. Metode ini memang sangat akurat, tetapi ia merusak produk jadi. Untuk produk dengan volume tinggi seperti segmental liner, melakukan pengujian merusak dalam skala besar adalah tindakan yang mahal, lambat, dan tidak praktis, karena setiap panel yang diuji harus diperbaiki, menambah biaya dan waktu.
2. Kedua, metode visual/manual yang hanya bergantung pada ukuran cetakan. Ini adalah pendekatan paling primitif yang sama sekali tidak mampu mendeteksi pergerakan tulangan internal.
3. Ketiga, solusi paling logis dan modern: Non-Destructive Testing (NDT). Metode ini menggunakan perangkat elektronik, yaitu rebar detector atau cover meter, yang bekerja tanpa meninggalkan bekas sedikit pun pada produk. Alat ini menawarkan kecepatan, akurasi, dan kemampuan untuk menginspeksi 100% produk tanpa merusaknya.

Perbandingan Pendekatan Solusi

Untuk memahami eskalasi nilai dari solusi preventif, perbandingan antara metode destruktif dan non-destruktif dalam konteks kontrol kualitas pabrik menjadi sangat jelas.

Metode NDT, khususnya dengan cover meter, memungkinkan pabrik menerapkan paradigma Total Quality Control. Anda tidak lagi mengandalkan keberuntungan dari hasil sampling yang kecil. Setiap panel segmental liner dapat diukur di beberapa titik kritis dalam hitungan menit. Return on Investment (ROI) dari sebuah cover meter sangatlah fantastis; biaya pengadaan alat ini sering kali tertutupi hanya dengan mencegah satu kali peristiwa penolakan produk dalam jumlah besar.

Rekomendasi Solusi Paling Efektif

Berdasarkan analisis di atas, rekomendasi paling efektif untuk memberantas penolakan precast segmental liner akibat cover under-spec adalah mengintegrasikan cover meter berbasis elektromagnetik sebagai standar prosedur inspeksi internal. Alat ini adalah garda terdepan dalam deteksi dini. Prosedur operasional standar (SOP) baru harus mulai diterapkan: setiap panel segmental liner, segera setelah beton mencapai kekuatan awal yang cukup atau sebelum masuk ke area finishing, harus diukur cover-nya. Teknisi QC dapat menentukan grid pengukuran, misalnya minimal lima titik kritis pada setiap panel—area sudut, tengah permukaan, dan area dekat lifting anchor. Jika ditemukan area dengan cover yang kurang dari spesifikasi, panel tersebut dapat langsung diisolasi dan dievaluasi untuk perbaikan yang lebih kecil dan murah, bukan re-casting total. Pabrik precast yang telah mengadopsi inspeksi cover meter rutin melaporkan penurunan dramatis pada tingkat penolakan, bahkan mendekati nol. Keberhasilan ini didorong oleh sifat alat yang portabel dan mudah dioperasikan; satu teknisi dapat dilatih dalam waktu singkat untuk melakukan pengukuran akurat.

Peran Concrete Cover Meter NOVOTEST dalam Solusi

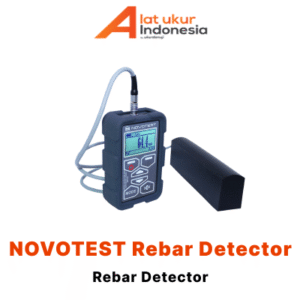

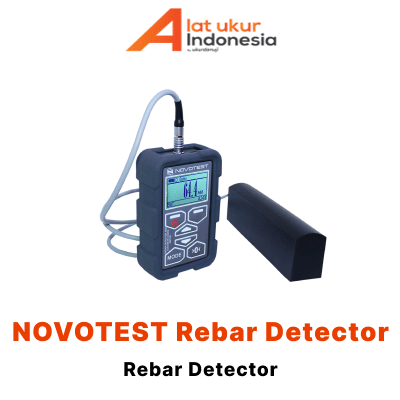

Untuk menjalankan strategi kontrol kualitas presisi ini, Anda memerlukan instrumen yang tidak hanya akurat, tetapi juga tangguh menghadapi kerasnya lingkungan pabrik precast. Concrete Cover Meter NOVOTEST Rebar Detector adalah perangkat yang dirancang untuk tugas vital ini: mengukur ketebalan penutup beton, menentukan lokasi tulangan, dan memperkirakan diameter tulangan dalam struktur beton bertulang dengan menerapkan prinsip elektromagnetik. Perannya dalam solusi sangatlah konkret. Alat ini memberikan mata digital bagi teknisi QC untuk melihat “di dalam” beton. Dengan akurasi tinggi hingga toleransi yang ketat, misalnya ±1 mm, Anda dapat mengidentifikasi dini area-area yang memiliki cover under-spec. Cukup letakkan probe universalnya di atas permukaan beton, dan detektor akan langsung menunjukkan lokasi dan perkiraan kedalaman tulangan di bawahnya.

Keunggulan utama perangkat ini melampaui akurasi. Desain rumahnya tahan terhadap debu, kelembaban, dan guncangan—sangat ideal untuk lingkungan industri yang keras. Tampilan digital kontras besarnya mudah dibaca, bahkan di bawah sinar matahari langsung, dan Anda dapat menyesuaikan satuan pengukuran antara mm atau inci sesuai preferensi proyek. Fitur penting lainnya adalah probe universal dengan memori internal. Ini memungkinkan tersimpannya tabel kalibrasi, memberikan peningkatan stabilitas dan akurasi pengukuran yang konsisten dari waktu ke waktu, dan Anda bahkan dapat menyimpan salinan cadangan kalibrasi di perangkat. Dengan NOVOTEST Rebar Detector, proses inspeksi berubah dari aktivitas reaktif menjadi alur preventif yang lancar. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri memahami bahwa pengendalian mutu adalah fondasi keberhasilan proyek Anda. Kami siap mendukung pabrik precast Anda dengan menyediakan alat ini, memastikan setiap segmental liner yang Anda kirimkan adalah produk dengan kualitas yang terverifikasi dan bebas dari risiko penolakan.

Kesimpulan

Penolakan precast segmental liner akibat cover under-spec adalah masalah mahal yang sepenuhnya dapat dicegah. Akar masalahnya terletak pada kegagalan mendeteksi cacat secara dini, dan solusinya bukan dengan mengintensifkan metode kuno, melainkan dengan mengadopsi teknologi NDT yang canggih. Dengan mengintegrasikan inspeksi non-destruktif ke dalam alur produksi, pabrik mendapatkan data akurat untuk menjamin mutu setiap produk sebelum meninggalkan pabrik. Di sinilah Concrete Cover Meter NOVOTEST Rebar Detector menawarkan nilai yang tidak tertandingi; sebuah solusi cepat, andal, dan terjangkau yang mengubah kontrol kualitas dari sekadar formalitas menjadi keunggulan kompetitif. Langkah proaktif ini adalah investasi vital yang tidak hanya melindungi reputasi Anda, tetapi juga mengamankan profitabilitas jangka panjang dan kepercayaan dari mitra kontraktor.

FAQ

Apa itu Concrete Cover Meter dan bagaimana cara kerjanya?

Concrete Cover Meter, atau yang sering juga disebut rebar detector atau pachometer, adalah alat uji non-destruktif yang menggunakan prinsip induksi elektromagnetik. Alat ini memiliki probe yang menghasilkan medan magnet. Ketika medan magnet ini berinteraksi dengan baja tulangan di dalam beton—yang bersifat konduktif—akan terjadi perubahan pada arus eddy (eddy current). Perangkat kemudian menganalisis perubahan ini untuk secara akurat menentukan lokasi tulangan, arahnya, dan yang paling penting, menghitung jarak dari probe ke permukaan tulangan, yang mana jarak itu adalah ketebalan selimut beton (cover).

Apakah alat ini hanya untuk precast segmental liner atau bisa untuk beton bertulang lainnya?

Fleksibilitas adalah salah satu kekuatan utamanya. Meskipun artikel ini menyoroti aplikasi kritis pada penolakan precast segmental liner, alat ini adalah instrumen universal untuk semua jenis struktur beton bertulang. Anda dapat menggunakannya untuk memeriksa balok, kolom, pelat lantai, dinding geser, jembatan, terowongan, dan berbagai komponen pracetak lainnya. Prinsip pengukurannya tetap sama pada beton bertulang apa pun.

Berapa kisaran ketebalan cover beton yang bisa dideteksi oleh NOVOTEST Rebar Detector?

Kisaran deteksi spesifik bergantung pada model probe yang digunakan, karena NOVOTEST Rebar Detector sering kali hadir dengan opsi probe universal untuk kedalaman berbeda. Namun, secara umum, perangkat kelas ini mampu mendeteksi tulangan pada rentang cover yang sangat lebar, mulai dari yang sangat dangkal (sekitar 5-10 mm) hingga selimut beton yang cukup tebal, bisa mencapai 120 mm atau lebih untuk tulangan berdiameter besar. Untuk kebutuhan precast liner biasa, rentang ini sangat mencukupi.

Bagaimana cara menggunakan alat ini untuk mencegah penolakan precast segmental liner?

Cara paling efektif adalah dengan memasukkannya ke dalam SOP Quality Control Anda. Buatlah checklist inspeksi di mana setiap panel segmental liner yang telah mengeras harus dipindai di titik-titik kritis yang telah ditentukan. Letakkan probe NOVOTEST pada permukaan beton dan baca ketebalan cover yang ditampilkan. Bandingkan langsung dengan toleransi yang disyaratkan dalam shop drawing atau spesifikasi proyek. Jika ada area yang tidak memenuhi syarat, segera tandai dan laporkan untuk tindakan korektif sebelum panel tersebut masuk ke tahap finishing atau pengiriman.

Rekomendasi Rebar Detector

References

1. ASTM International. (2024). Standard Test Method for Detecting Delaminations in Concrete Bridge Decks Using Ultrasonic Pulse Velocity – C1740. ASTM. (Prinsip aplikasi NDT pada beton).
2. American Concrete Institute (ACI). (2019). ACI 318-19: Building Code Requirements for Structural Concrete and Commentary. Farmington Hills, MI: ACI. (Standar persyaratan selimut beton).
3. Badan Standardisasi Nasional. (2019). SNI 2847:2019: Persyaratan Beton Struktural untuk Bangunan Gedung. Jakarta: BSN. (Acuan persyaratan cover beton di Indonesia).
4. Novotest. (n.d.). NOVOTEST Rebar Detector Series Product Overview. Diakses dari dokumentasi teknis produk. (Spesifikasi dan fitur alat pengujian cover meter).
