Keruntuhan parsial dan kebocoran kronis pada terowongan seringkali berawal dari masalah yang sama: cover beton yang terlalu tipis. Anda mungkin sudah paham bahwa selimut beton adalah garda terdepan yang melindungi tulangan baja dari serangan korosi. Ketika lapisan pelindung ini gagal berfungsi karena ketebalan yang tidak memadai, skenario terburuknya bukan hanya biaya perbaikan yang membengkak hingga miliaran rupiah, tetapi juga ancaman nyata terhadap keselamatan operasional. Metode inspeksi konvensional seringkali hanya mengandalkan pengamatan visual dan palu pantul, yang jelas tidak mampu memetakan secara kuantitatif titik-titik kritis di balik permukaan. Di sinilah urgensi teknologi deteksi dini berbasis elektromagnetik, seperti Concrete Cover Meter NOVOTEST Rebar Detector, menemukan peran vitalnya sebagai solusi diagnostik presisi yang mengubah pendekatan reaktif menjadi preventif.
- Masalah Umum di Industri Konstruksi Terowongan
- Penyebab Utama Cover Tipis pada Tunnel Lining
- Risiko Jika Tidak Ditangani
- Solusi yang Tersedia
- Perbandingan Pendekatan Solusi
- Rekomendasi Solusi Paling Efektif
- Peran Concrete Cover Meter NOVOTEST Rebar Detector dalam Solusi
- Kesimpulan
- FAQ
- References
Masalah Umum di Industri Konstruksi Terowongan
Dalam proyek terowongan yang menggunakan Tunnel Boring Machine (TBM), fenomena cover tipis tunnel lining bukanlah kasus yang jarang terjadi. Insinyur sering menemukan variasi ketebalan selimut beton yang signifikan pasca-konstruksi, terutama pada segmen-segmen yang mengalami tekanan tanah tidak seragam. Tanpa metode inspeksi non-destruktif yang khusus, area-area kritis ini nyaris mustahil terdeteksi karena tertutup lapisan beton yang tampak mulus secara visual.
Akibatnya, tulangan baja pada zona cover tipis terekspos lebih cepat terhadap elemen agresif dari tanah dan air tanah. Proses korosi dini dimulai, diikuti oleh retakan mikro yang kemudian berkembang menjadi jalur masuk air. Siklus kerusakan ini—korosi memicu retak, retak memicu kebocoran, kebocoran mempercepat korosi—secara progresif menggerogoti integritas struktural. Dampaknya terhadap umur layan terowongan sangat signifikan, seringkali memangkas desain durabilitas 100 tahun menjadi hanya beberapa dekade. Situasi ini menuntut ketersediaan solusi deteksi dini yang tidak hanya akurat, tetapi juga praktis diaplikasikan di lingkungan terowongan yang menantang.
Penyebab Utama Cover Tipis pada Tunnel Lining
Analisis akar masalah dari cover tipis tunnel lining mengarah pada beberapa faktor teknis kritis yang saling terkait. Toleransi radius TBM menjadi penyebab utama yang sering terabaikan. Selama proses pengeboran, kesalahan pemotongan atau pergeseran shield akibat ketidakstabilan tanah dapat membentuk profil galian yang asimetris. Ketika bekisting dipasang mengikuti profil yang tidak sempurna ini, ketebalan cover beton otomatis menyimpang dari desain di berbagai titik keliling terowongan.
Faktor kedua yang memperparah kondisi adalah kesalahan pemasangan bekisting dan ketidaktepatan posisi tulangan. Tulangan yang bergeser saat pengecoran, atau bekisting yang tidak terkalibrasi dengan benar, menciptakan area di mana jarak antara permukaan luar dan rebar menjadi sangat minimal. Selain itu, getaran selama operasi TBM dan settlement tanah sebelum beton mencapai kekuatan awal turut memengaruhi geometri akhir cover. Ironisnya, kurangnya kontrol kualitas real-time selama pengecoran membuat deviasi ini tidak terdeteksi hingga beton mengeras, mengunci kesalahan geometri menjadi cacat permanen.
Risiko Jika Tidak Ditangani
Membiarkan area cover tipis pada tunnel lining tanpa remediasi sama dengan menanam bom waktu struktural. Risiko pertama dan paling agresif adalah akselerasi korosi tulangan. Minimnya perlindungan beton membuat ion klorida dan karbon dioksida mencapai permukaan baja dalam waktu yang sangat singkat, menginisiasi proses elektrokimia yang merusak lapisan pasif baja. Tulangan yang berkarat akan mengembang, menciptakan tekanan internal yang mampu meretakkan dan mengelupas beton dari dalam. Kapasitas lentur struktur pun berkurang drastis, mengancam stabilitas keseluruhan sistem penyangga terowongan.
Bersamaan dengan itu, jalur retakan yang terbentuk menjadi kanal sempurna bagi bocoran air tanah atau air permukaan. Aliran air yang konstan tidak hanya mengangkut kontaminan agresif, tetapi juga memicu siklus beku-cair di lingkungan tertentu yang mempercepat kerusakan integral beton. Dari perspektif ekonomi, biaya perbaikan reaktif untuk masalah ini bisa mencapai puluhan kali lipat dari biaya deteksi dini. Angka ini belum termasuk kerugian akibat downtime operasional, penutupan jalur, dan potensi klaim asuransi. Dalam jangka panjang, kegagalan struktural parsial bukan hanya masalah teknis, melainkan ancaman langsung terhadap keselamatan pengguna terowongan.
Solusi yang Tersedia
Berbagai metodologi telah dikembangkan untuk mengatasi masalah cover tipis, namun tidak semuanya menawarkan efisiensi yang setara. Metode tradisional seperti palu rebound dan hammer sounding hanya memberikan indikasi kualitatif kasar berdasarkan frekuensi suara. Pekerja lapangan tidak dapat memetakan distribusi cover secara kuantitatif atau mengidentifikasi batas toleransi minimum yang dilanggar.
Di ranah pengujian tak merusak (NDT) modern, Ground Penetrating Radar (GPR) mampu memindai profil beton secara komprehensif dan menghasilkan visualisasi 3D. Namun, implementasinya di lapangan menghadapi kendala biaya tinggi, peralatan yang berat, dan kebutuhan interpretasi data oleh ahli geofisika yang sangat spesifik. Sebagai alternatif yang lebih aplikatif, concrete cover meter elektromagnetik menawarkan solusi yang cepat, akurat, dan portabel. Perangkat ini mampu mengukur ketebalan cover, menentukan lokasi tulangan secara presisi, serta mengestimasi diameter rebar hanya dengan menempatkan probe pada permukaan beton. Setelah pemetaan distribusi cover selesai, tindakan perbaikan struktural seperti aplikasi shotcrete tambahan, injeksi material perbaikan, dan waterproofing lokal dapat dilaksanakan secara tepat sasaran berdasarkan data akurat tersebut.
Perbandingan Pendekatan Solusi
Memilih metode inspeksi yang tepat adalah keputusan kritis yang menentukan efisiensi proyek. Setiap teknik memiliki karakteristik unik yang harus dipertimbangkan berdasarkan skala proyek, anggaran, dan kedalaman data yang dibutuhkan.
Tabel berikut menyajikan perbandingan objektif antara dua pendekatan utama dalam NDT untuk inspeksi cover beton.
| Fitur / Kemampuan | Ground Penetrating Radar (GPR) | Concrete Cover Meter Elektromagnetik (NOVOTEST) |
|---|---|---|
| Visualisasi Data | Visualisasi 3D, deteksi anomali dalam, dan delaminasi. | Nilai cover langsung, lokasi rebar, estimasi diameter. |
| Biaya Operasional | Tinggi; memerlukan investasi perangkat keras signifikan dan pelatihan operator intensif. | Terjangkau; nilai investasi lebih rendah dan siap pakai dengan pelatihan minimal. |
| Kecepatan Inspeksi | Relatif lambat untuk pemetaan grid luas; membutuhkan post-processing data yang lama. | Sangat cepat; mampu menginspeksi ratusan meter persegi per hari dengan hasil real-time. |
| Kemudahan Penggunaan | Kompleks; memerlukan operator berpengalaman untuk akuisisi dan interpretasi data. | Intuitif; antarmuka sederhana, hasil langsung tampil secara digital. |
| Portabilitas | Berat dan memerlukan pengaturan perangkat yang rumit di lapangan. | Ringkas, desain kokoh, dan mudah diintegrasikan dengan grid mapping manual atau digital. |
Pemetaan digital dengan alat seperti NOVOTEST memungkinkan engineer melakukan analisis statistik area kritis secara sistematis, jauh lebih efisien daripada inspeksi acak yang berpotensi melewatkan titik-titik vital.
Rekomendasi Solusi Paling Efektif
Berdasarkan analisis perbandingan, concrete cover meter portabel muncul sebagai metode deteksi dan pemetaan cover paling efektif untuk aplikasi terowongan. Kriteria pemilihan alat yang ideal harus mencakup fitur pemetaan grid, layar grafik yang informatif, dan kapasitas penyimpanan data yang memadai untuk efisiensi lapangan.
Concrete Cover Meter NOVOTEST Rebar Detector mewujudkan kriteria ini dengan menawarkan akurasi tinggi dalam desain yang ringkas dan antarmuka yang sederhana. Alat ini mendukung pengukuran cover beton dengan toleransi ketat hingga beberapa milimeter, memungkinkan inspektor mengidentifikasi deviasi terkecil dari spesifikasi desain. Prosedur optimal yang kami rekomendasikan adalah melakukan grid scanning sistematis pada area-area tersangka yang telah diidentifikasi dari analisis geometri TBM. Operator dapat memplot kontur cover dan langsung menandai titik-titik yang berada di bawah ambang batas kritis, misalnya area dengan cover kurang dari 20-25 mm. Hasil pemetaan ini langsung menjadi dasar kuantitatif untuk menentukan prioritas perbaikan—apakah cukup dengan injeksi waterproofing atau memerlukan penambahan lapisan shotcrete struktural. Pendekatan berbasis data ini secara dramatis menghemat waktu dan biaya dibandingkan metode tebak-tebak.
Peran Concrete Cover Meter NOVOTEST Rebar Detector dalam Solusi

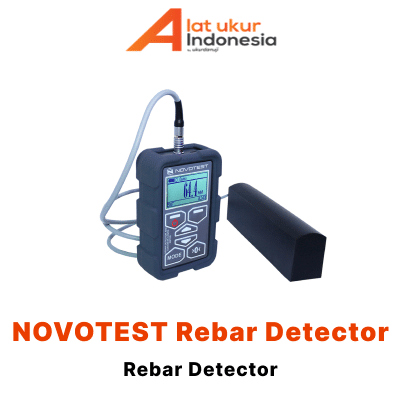

Concrete Cover Meter NOVOTEST Rebar Detector bukan sekadar alat ukur; ia adalah instrumen diagnostik integral yang menerjemahkan kondisi internal beton menjadi data aksiabel. Fungsinya mencakup tiga pengukuran kritis sekaligus: mengukur ketebalan penutup beton, menentukan lokasi tulangan secara presisi, dan memperkirakan diameter rebar—semuanya secara non-destruktif. Desainnya yang kokoh dengan rumah tahan debu, lembap, dan guncangan menjamin keandalan di lingkungan terowongan yang keras. Dukungan baterai tahan lama memungkinkan pekerjaan inspeksi berlangsung sepanjang shift tanpa gangguan.
Keunggulan utama alat ini terletak pada pengoperasiannya yang intuitif. Inspektor cukup meletakkan probe universal pada permukaan beton, dan hasil pengukuran langsung tampil pada layar kontras besar yang mudah dibaca. Fitur penyimpanan salinan kalibrasi di perangkat dan probe dengan memori internal meminimalkan risiko kesalahan manusia (human error) yang sering terjadi pada pencatatan manual. Sebagai ilustrasi, pada sebuah studi kasus tunnel lining dengan radius TBM yang tidak simetris, tim teknis menggunakan alat ini dan berhasil memetakan beberapa area dengan cover kurang dari 15 mm. Titik-titik ini kemudian ditandai sebagai prioritas utama untuk aplikasi waterproofing elastomerik, sebuah intervensi yang efektif mencegah korosi dini dan kebocoran yang pasti akan muncul dalam waktu dekat.
Ketika Anda membutuhkan keandalan dalam mendiagnosis kesehatan struktur terowongan, memiliki alat yang tepat adalah separuh dari solusi. Sebagai supplier dan distributor alat ukur dan pengujian terkemuka, CV. Java Multi Mandiri menyediakan Concrete Cover Meter NOVOTEST Rebar Detector untuk mendukung proses kontrol kualitas dan pemeliharaan infrastruktur Anda. Kami memahami bahwa akurasi dan keandalan data adalah fondasi utama dalam setiap keputusan teknis di lapangan.
Kesimpulan
Cover tipis tunnel lining adalah masalah laten yang mengancam durabilitas dan keselamatan operasional terowongan. Analisis kami menunjukkan bahwa toleransi radius TBM dan kesalahan pemasangan selama konstruksi adalah penyebab utama yang menciptakan area rentan terhadap korosi dan kebocoran. Dampak finansial dan keselamatan dari membiarkan masalah ini tanpa penanganan sangatlah besar, menjadikan deteksi dini sebagai langkah yang tidak bisa ditawar lagi.
Deteksi dini dengan metode NDT yang tepat, khususnya concrete cover meter elektromagnetik, menjadi strategi paling kritis untuk menghindari eskalasi biaya perbaikan dan gangguan layanan. Alat ini mengubah pendekatan pemeliharaan dari reaktif menjadi proaktif, memungkinkan alokasi sumber daya yang efisien untuk remediasi tepat sasaran. Concrete Cover Meter NOVOTEST Rebar Detector telah terbukti sebagai solusi yang andal, cepat, dan efisien dalam memetakan distribusi cover serta menyediakan dasar data yang kokoh untuk pengambilan keputusan. Kami merekomendasikan inspeksi rutin dengan alat ini sebagai bagian dari standar praktik pemeliharaan terowongan modern, guna memastikan integritas struktural dan memperpanjang umur layan aset infrastruktur vital Anda.
FAQ
Apa yang menyebabkan cover beton tipis pada tunnel lining?
Penyebab utamanya adalah toleransi radius Tunnel Boring Machine (TBM) yang tidak presisi, menciptakan profil galian asimetris. Faktor lain meliputi kesalahan pemasangan bekisting, pergeseran posisi tulangan saat pengecoran, serta pengaruh getaran dan settlement tanah. Minimnya kontrol kualitas real-time selama pengecoran membuat area tipis ini tidak terdeteksi hingga beton mengeras.
Bagaimana cara mendeteksi area dengan cover beton yang kurang?
Metode paling efektif adalah menggunakan alat uji tak merusak (NDT) seperti concrete cover meter elektromagnetik. Alat ini mendeteksi variasi ketebalan cover secara akurat hanya dengan menempatkan probe pada permukaan beton. Teknik grid mapping sistematis memungkinkan inspektor memetakan kontur cover dan langsung mengidentifikasi titik-titik yang berada di bawah ambang batas desain.
Mengapa Concrete Cover Meter NOVOTEST Rebar Detector direkomendasikan?
Alat ini direkomendasikan karena menawarkan kombinasi akurasi tinggi, portabilitas, dan kemudahan pengoperasian. Desainnya yang kokoh tahan terhadap kondisi lapangan keras, sementara probe universal dengan memori internal dan tampilan kontras besar meminimalkan human error. Kemampuannya memberikan hasil real-time membuat proses inspeksi menjadi sangat efisien untuk area luas.
Apakah alat ini bisa digunakan untuk struktur beton bertulang lainnya?
Ya, fungsinya bersifat universal untuk semua struktur beton bertulang. Selain tunnel lining, alat ini sangat efektif untuk inspeksi jembatan, gedung, bending, pelat lantai, dan elemen struktural lainnya yang memerlukan verifikasi ketebalan cover, lokasi rebar, dan estimasi diameter tulangan secara non-destruktif.
