Di tengah proyek pemeliharaan jembatan atau terowongan, pengeboran inti beton (coring) sering menjadi langkah esensial untuk menguji mutu material dan integritas struktur. Namun, satu kesalahan kecil—memotong tulangan baja secara tidak sengaja—dapat mengurangi kapasitas struktural secara signifikan dan memicu kerusakan jangka panjang. Inilah alasan mengapa verifikasi lokasi tulangan sebelum coring bukan sekadar tindakan kehati-hatian, melainkan kewajiban yang diatur oleh standar seperti SNI 2847:2019 dan ACI 318. Kini, Concrete Cover Meter NOVOTEST Rebar Detector hadir sebagai alat uji non-destruktif yang andal. Perangkat ini memungkinkan insinyur dan teknisi mengidentifikasi posisi, kedalaman, dan bahkan estimasi diameter tulangan dengan cepat dan akurat, sehingga titik coring dapat ditentukan tanpa risiko memotong elemen vital. Artikel ini mengupas tuntas prosedur verifikasi, kerangka regulasi, serta implementasi praktis NOVOTEST di lapangan, memastikan setiap keputusan pengeboran benar-benar aman dan memenuhi standar industri.
- Overview Standar dan Regulasi Verifikasi Tulangan
- Persyaratan dan Lingkup Verifikasi Lokasi Tulangan
- Metode Pengujian Non-Destruktif untuk Deteksi Tulangan
- Alat Concrete Cover Meter NOVOTEST Rebar Detector
- Implementasi Verifikasi di Lapangan: Langkah Demi Langkah
- Tantangan Umum dan Solusi dengan NOVOTEST Rebar Detector
- Kesimpulan
- FAQ
- Berapa kedalaman maksimal deteksi tulangan menggunakan NOVOTEST Rebar Detector?
- Bagaimana cara membedakan antara tulangan longitudinal dan sengkang pada hasil pemindaian?
- Apakah alat perlu dikalibrasi ulang secara berkala?
- Dapatkah NOVOTEST mendeteksi tulangan di balik lapisan beton yang sudah ada selimut tambahan atau perkuatan?
- References
Overview Standar dan Regulasi Verifikasi Tulangan
Standar nasional dan internasional secara eksplisit mensyaratkan identifikasi lokasi tulangan sebelum pelaksanaan coring pada struktur beton bertulang. SNI 2847:2019, yang mengadopsi ACI 318, menekankan bahwa selimut beton dan integritas tulangan harus dipertahankan agar kapasitas struktural tidak berkurang. Ketentuan ini menuntut agar setiap aktivitas yang berpotensi mengganggu tulangan—termasuk pengeboran inti—didahului oleh pemetaan non-destruktif.
ACI 506 dan ASTM C 42 memperjelas bahwa pengambilan sampel inti beton hanya boleh dilakukan setelah area kerja dipastikan bebas dari tulangan utama yang kritis. Sementara BS 1881:204 dan ASTM C 856 memberikan panduan teknis untuk deteksi posisi tulangan menggunakan metode elektromagnetik atau radar. Regulasi ini tidak hanya bersifat preventif, tetapi juga melindungi pelaksana dari konsekuensi hukum dan teknis jika terjadi kegagalan struktural akibat tulangan terpotong.
Dalam dokumen kontrak proyek infrastruktur besar—seperti jembatan, terowongan, dan bendungan—seringkali tercantum kewajiban penggunaan cover meter atau ground penetrating radar (GPR) sebelum coring. Kepatuhan terhadap standar ini bukan formalitas, melainkan bagian dari sistem jaminan kualitas yang menuntut dokumentasi akurat tentang lokasi tulangan, sehingga risiko litigasi dan tuntutan profesional dapat diminimalkan.
Persyaratan dan Lingkup Verifikasi Lokasi Tulangan
Prosedur verifikasi lokasi tulangan sebelum coring tidak hanya berhenti pada deteksi ada-tidaknya tulangan. Insinyur struktur dan teknisi pengujian harus mampu menentukan posisi horizontal secara presisi (grid), mengukur kedalaman selimut beton, dan memperoleh estimasi diameter tulangan. Informasi ini menjadi dasar untuk memastikan bahwa titik bor tidak akan memotong tulangan utama, sengkang, atau elemen pengaku.
Dalam lingkup bridge deck dan tunnel liner, kepadatan tulangan sering kali tinggi—menggunakan pola dua lapis atau lebih—sehingga memerlukan identifikasi yang teliti terhadap arah longitudinal dan transversal. Dokumentasi hasil pemindaian wajib mencakup peta sederhana layout tulangan, yang berfungsi sebagai bukti kelayakan titik coring. Batasan area aman coring mengikuti aturan jarak minimum ≥ 1,5 kali diameter tulangan dari titik tengah tulangan terdekat, sesuai rekomendasi ACI dan SNI.
Lebih jauh, verifikasi ini juga mengonfirmasi apakah kondisi aktual di lapangan sesuai dengan gambar desain (shop drawing). Ketidaksesuaian yang sering terjadi—seperti pergeseran posisi tulangan saat pengecoran—dapat langsung terdeteksi, sehingga keputusan coring berlandaskan data aktual, bukan asumsi. Dengan demikian, verifikasi menyeluruh mencegah kerusakan tersembunyi yang dapat merugikan integritas struktur dalam jangka panjang.
Metode Pengujian Non-Destruktif untuk Deteksi Tulangan
Prinsip dasar deteksi tulangan secara non-destruktif yang paling umum digunakan adalah elektromagnetik berbasis eddy current. Alat seperti concrete cover meter mengirimkan medan magnet ke dalam beton; ketika medan ini mengenai tulangan baja, terjadi perubahan induktansi yang kemudian diinterpretasikan sebagai sinyal posisi dan kedalaman. NOVOTEST Rebar Detector memanfaatkan prinsip ini dengan sensitivitas tinggi, mampu memberikan respons langsung di lokasi tanpa perlu merusak struktur.
Prosedur standar meliputi kalibrasi awal pada area beton tanpa tulangan, pembuatan grid referensi pada permukaan, lalu pemindaian dalam dua arah (sumbu X dan Y). Saat sinyal mencapai puncak, operator menandai posisi tulangan dengan kapur atau spidol, sekaligus mencatat nilai selimut beton dan estimasi diameter. Metode ini sangat portabel dan memberikan hasil real-time, berbeda dengan GPR yang memerlukan pengolahan data lebih kompleks meskipun berguna pada kasus beton tebal atau kepadatan tinggi.
Untuk konfirmasi pada situasi sulit—misalnya beton dengan ketebalan lebih dari 200 mm—prosedur merekomendasikan verifikasi silang dengan GPR atau, bila diizinkan, pengeboran lubang inspeksi kecil. Namun demikian, cover meter tetap menjadi alat utama karena kemudahan penggunaan, kecepatan interpretasi, dan biaya operasional yang rendah. Metode ini telah lama diterima di industri sebagai langkah pertama yang wajib sebelum setiap aktivitas coring.
Untuk memperjelas spesifikasi yang relevan, berikut adalah tabel perbandingan singkat antara metode cover meter dan GPR yang sering dipakai dalam verifikasi tulangan:
| Kriteria | Cover Meter (NOVOTEST Rebar Detector) | Ground Penetrating Radar (GPR) |
|---|---|---|
| Prinsip | Elektromagnetik (eddy current) | Gelombang radio frekuensi tinggi |
| Waktu Interpretasi | Real-time, instant | Memerlukan post-processing |
| Akurasi Kedalaman | Tinggi untuk cover ≤ 100 mm | Baik untuk berbagai ketebalan |
| Estimasi Diameter | Tersedia | Terbatas, memerlukan analisis lanjut |
| Mobilitas | Ringan, genggam | Relatif lebih besar, troli/unit terpisah |

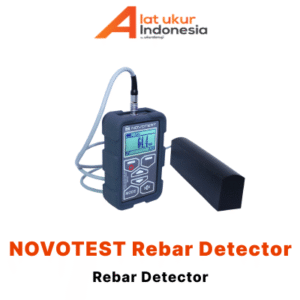

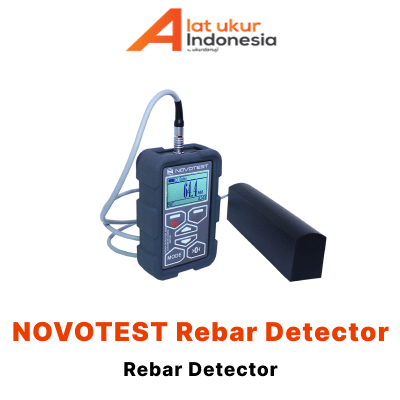

Alat Concrete Cover Meter NOVOTEST Rebar Detector
NOVOTEST Rebar Detector dirancang khusus untuk memenuhi tuntutan lapangan yang keras, sekaligus memberikan akurasi tinggi dalam verifikasi tulangan. Perangkat ini mengintegrasikan probe universal dengan memori internal yang menyimpan tabel kalibrasi, sehingga operator dapat langsung bekerja setelah kalibrasi singkat tanpa perlu alat bantu tambahan. Prinsip elektromagnetiknya mampu mendeteksi tulangan dalam berbagai kondisi beton, dari selimut tipis hingga cukup tebal, dengan estimasi diameter yang membantu validasi desain.
Keunggulan menonjol terletak pada rumah perangkat yang tahan debu, lembab, dan guncangan. Ini penting mengingat lingkungan proyek jembatan dan terowongan sering kali tidak bersahabat. Tampilan kontras besar dapat disesuaikan tingkat kecerahan dan kontrasnya, memastikan visibilitas optimal di bawah sinar matahari langsung maupun dalam terowongan redup. Pengguna juga bebas memilih satuan tampilan (mm atau inci) serta bahasa antarmuka yang diinginkan, memudahkan adaptasi oleh operator berbeda.
Untuk memberikan gambaran lebih rinci, spesifikasi fungsional utama NOVOTEST Rebar Detector dapat diringkas pada tabel berikut:
| Aspek | Deskripsi Fungsional |
|---|---|
| Deteksi Lokasi | Menentukan posisi horizontal (grid) tulangan secara real-time |
| Pengukuran Cover | Akurat sesuai rentang standar industri untuk verifikasi struktur |
| Estimasi Diameter | Memberikan perkiraan diameter untuk verifikasi desain |
| Probe | Universal, dengan memori internal dan tabel kalibrasi tersimpan |
| Tampilan | Kontras tinggi, atur kecerahan/kontras, dukungan multi-bahasa |
| Ketahanan Lingkungan | Debu, lembab, dan guncangan sesuai kondisi proyek |
Fitur alarm dan grafik batang membantu operator membedakan sinyal tulangan sejati dari noise akibat benda logam lain. Kemampuan menyimpan data memungkinkan dokumentasi digital yang langsung dapat dilampirkan dalam laporan inspeksi. Dengan bobot ringan dan desain ergonomis, alat ini nyaman digunakan untuk pemindaian area luas tanpa kelelahan dini, menjadikannya mitra andal dalam setiap prosedur verifikasi sebelum coring.
Implementasi Verifikasi di Lapangan: Langkah Demi Langkah
Penerapan NOVOTEST Rebar Detector di proyek mengikuti alur kerja sistematis agar hasil optimal dan bebas ambigu. Berikut langkah-langkah praktis yang bisa diikuti:
1. Persiapan permukaan: Bersihkan area beton dari debu, kotoran, atau lapisan cat yang dapat memantulkan gelombang. Buat grid referensi dengan jarak 10–15 cm pada permukaan menggunakan kapur atau pensil lilin. Grid ini menjadi panduan pemindaian dua arah.
2. Kalibrasi: Nyalakan alat dan lakukan kalibrasi pada bagian beton yang dipastikan tanpa tulangan, atau gunakan benda uji standar. Hal ini mengompensasi variasi kelembaban dan komposisi beton setempat.
3. Pemindaian: Gerakkan probe perlahan sepanjang satu sumbu grid (misal X) sambil mengamati indikator sinyal. Ketika sinyal mencapai puncak, berhenti dan tandai posisinya. Ulangi pada sumbu Y untuk mengonfirmasi titik potong dan mendapatkan lokasi pasti tulangan. Pada tulangan rapat, mode adjacent bars harus diaktifkan dan gerakan diperlambat.
4. Penandaan dan pengukuran: Tandai titik-titik tulangan dengan spidol, lalu catat kedalaman cover yang ditampilkan alat beserta estimasi diameter. Lakukan interpretasi pola: tulangan atas atau bawah, arah longitudinal atau sengkang.
5. Pembuatan peta tulangan: Gambarkan sketsa lapangan yang menunjukkan koordinat dan orientasi tulangan. Tentukan titik coring aman yang berada di tengah area bebas tulangan, dengan jarak minimal 1,5 kali diameter tulangan dari pusat tulangan terdekat.
6. Dokumentasi: Simpan data digital dari alat, ambil foto lokasi yang telah ditandai, dan catat koordinat titik usulan coring. Dokumen ini menjadi bagian dari rekam jejak inspeksi yang dapat dipertanggungjawabkan.
Prosedur ini meminimalkan subjektivitas dan memastikan seluruh elemen struktur tetap utuh setelah coring dilaksanakan.
Tantangan Umum dan Solusi dengan NOVOTEST Rebar Detector
Meskipun prosedur terstandar, sejumlah tantangan sering muncul di lapangan. NOVOTEST Rebar Detector dibekali fitur yang menjawab kendala tersebut:
– Tulangan sangat rapat: Di bridge deck dengan dua lapis tulangan, sinyal dapat saling tumpang tindih. Operator mengaktifkan mode deteksi multi-batang (adjacent bars) dan melakukan pemindaian dengan gerakan sangat lambat. Indikator grafik batang memudahkan membedakan puncak sinyal dari bar yang berdekatan.
– Beton dengan cover tebal (>100 mm): Sinyal melemah seiring bertambahnya kedalaman. Alat ini dapat diatur pada sensitivitas tinggi untuk menangkap sinyal lemah. Bila perlu, penandaan dilakukan pada area sinyal terkuat, kemudian diverifikasi dengan probing kecil di zona aman yang disepakati.
– Interferensi dari benda logam lain (anchor, pipa, atau wire mesh): Sinyal palsu bisa muncul. Operator harus memindai dari berbagai arah dan memperhatikan konsistensi pembacaan. Perubahan mendadak pada nilai cover atau diameter biasanya menandakan benda non-tulangan. Fitur alarm dan indikator suara mempermudah identifikasi.
– Permukaan beton tidak rata: Tekstur kasar atau bekas bekisting dapat mengganggu kontak probe. Gunakan spacer tipis non-konduktif atau ratakan area kritis dengan amplas kasar. Kalibrasi ulang setelah perubahan kondisi permukaan.
– Hasil ambigu: Jika keraguan tetap ada, prosedur merekomendasikan mempersempit grid (misal 5 cm) dan mengulangi pemindaian. Sebagai upaya terakhir, verifikasi dengan GPR atau lubang inspeksi kecil dengan persetujuan pengawas proyek.
Kemampuan alat menyimpan data memungkinkan inspektur melakukan analisis ulang di kantor bila diperlukan, mengurangi tekanan pengambilan keputusan di lapangan.
Kesimpulan
Pemotongan tulangan saat coring bukan hanya pelanggaran terhadap standar SNI 2847 dan ACI 318, tetapi juga ancaman nyata terhadap kapasitas struktural dan keselamatan infrastruktur. Oleh karena itu, verifikasi lokasi tulangan secara non-destruktif menjadi langkah kritis yang tidak dapat diabaikan dalam setiap proyek inspeksi atau perkuatan. Concrete Cover Meter NOVOTEST Rebar Detector menjawab tantangan ini dengan menyediakan solusi yang cepat, akurat, dan tahan lingkungan, memungkinkan operator menentukan titik coring aman tanpa merusak elemen vital.
Dukungan alat yang tepat memperkuat budaya kualitas di lapangan. Sebagai distributor resmi alat ukur dan pengujian, CV. Java Multi Mandiri siap menyediakan NOVOTEST Rebar Detector serta berbagai perangkat NDT lain untuk memenuhi kebutuhan verifikasi struktur Anda. Dengan mengandalkan peralatan yang andal dan pelatihan operator yang berstandar, Anda turut berkontribusi pada keselamatan jangka panjang infrastruktur nasional.
FAQ
Berapa kedalaman maksimal deteksi tulangan menggunakan NOVOTEST Rebar Detector?
Kemampuan deteksi kedalaman bervariasi bergantung pada model spesifik, diameter tulangan, dan kondisi beton. Untuk informasi detail mengenai rentang ukur yang tersedia, tim teknis CV. Java Multi Mandiri dapat memberikan data spesifikasi resmi sesuai kebutuhan proyek Anda. Umumnya, perangkat ini mampu menjangkau nilai cover tipikal yang dipersyaratkan dalam verifikasi struktur jembatan dan terowongan.
Bagaimana cara membedakan antara tulangan longitudinal dan sengkang pada hasil pemindaian?
Operator membedakannya melalui arah pemindaian dan pola sinyal. Tulangan longitudinal biasanya terdeteksi pada satu sumbu grid dengan jarak antar batang yang seragam dan paralel, sedangkan sengkang akan muncul pada arah melintang dengan interval yang lebih pendek. Pengalaman operator dan pemetaan dua arah sangat membantu mengonfirmasi orientasi dan jenis tulangan.
Apakah alat perlu dikalibrasi ulang secara berkala?
Kalibrasi rutin disarankan sesuai frekuensi pemakaian dan perubahan kondisi lingkungan. NOVOTEST Rebar Detector mendukung kalibrasi lapangan yang cepat pada beton bebas tulangan, serta menyimpan cadangan kalibrasi di memori internal untuk menjaga keandalan hasil. Kalibrasi periodik oleh penyedia layanan resmi juga diperlukan untuk memastikan akurasi jangka panjang.
Dapatkah NOVOTEST mendeteksi tulangan di balik lapisan beton yang sudah ada selimut tambahan atau perkuatan?
Ya, sepanjang total ketebalan cover dan lapisan tambahan masih dalam rentang operasional alat. Lapisan perkuatan seperti shotcrete atau beton baru akan dianggap sebagai bagian dari selimut; kalibrasi yang tepat pada material baru diperlukan. Jika lapisan terlalu tebal, disarankan untuk menggunakan kombinasi dengan GPR agar verifikasi silang dapat dilakukan.
