Bayangkan Anda menuangkan beton untuk dek jembatan sepanjang puluhan meter. Proses pengecoran berjalan lancar, tetapi dua tahun kemudian muncul retakan dan noda karat di permukaan. Biaya investigasi dan perbaikan mencapai miliaran rupiah. Masalah ini sering berawal dari satu hal sederhana: ketidakseragaman ketebalan selimut beton atau concrete cover. Pada struktur bridge deck, variasi cover yang tidak terdeteksi selama pengecoran menjadi jalur masuk agresif klorida dan karbonasi. Spacer bergeser atau slump beton terlalu tinggi bisa menjadi sumber masalah. Anda tidak perlu menebak. Concrete Cover Meter NOVOTEST Rebar Detector hadir sebagai solusi deteksi dini berbasis checklist yang akurat. Alat ini memungkinkan kontraktor, inspektur jembatan, dan tim quality control mengidentifikasi area cover tipis sebelum beton mengeras. Dengan data akurat di tangan, koreksi bisa dilakukan saat itu juga, mencegah korosi dini dan menjaga integritas struktur jangka panjang.
- Checklist Utama: Deteksi Ketidakseragaman Cover pada Bridge Deck
- Penjelasan Tiap Poin Penting
- Pemetaan Awal Area Kritis Deck
- Deteksi Anomali Ketebalan Cover
- Pengaruh Pemasangan Spacer dan Slump Beton
- Tindakan Korektif Sebelum Pengecoran Selesai
- Standar atau Regulasi Terkait
- Tools yang Direkomendasikan
- Kesalahan yang Sering Terjadi
- Quick Audit Template
- Kesimpulan
- FAQ
- Bisakah Concrete Cover Meter NOVOTEST digunakan pada beton basah saat pengecoran?
- Berapa toleransi deviasi cover yang dianggap masih aman pada bridge deck?
- Bagaimana cara membedakan pengaruh spacer yang salah dengan slump tinggi dari data cover meter?
- Apakah alat ini dapat mendeteksi diameter tulangan sekaligus?
- References
Checklist Utama: Deteksi Ketidakseragaman Cover pada Bridge Deck
Penerapan metode sistematis adalah kunci konsistensi pengukuran cover meter bridge deck. Ikuti tujuh langkah berikut untuk memetakan ketidakseragaman cover secara efisien di lapangan:
- Kalibrasi Concrete Cover Meter NOVOTEST. Lakukan kalibrasi menggunakan blok referensi standar sebelum memulai pengukuran di area dek. Verifikasi bahwa deviasi bacaan masih dalam toleransi pabrikan.
- Tentukan grid pengukuran. Buat grid dengan interval 300 mm hingga 500 mm pada area bridge deck yang dicurigai, seperti zona tulangan rapat atau di dekat sambungan konstruksi.
- Lakukan scanning posisi tulangan. Gerakkan probe secara perlahan mengikuti sumbu X dan Y. Tandai lokasi tulangan atas dan bawah menggunakan spidol semprot atau kapur berdasarkan sinyal maksimum alat.
- Baca dan catat nilai cover. Pada setiap titik potong grid, baca nilai concrete cover yang ditampilkan. Catat deviasi antara nilai rencana dan aktual di lembar audit.
- Identifikasi zona kritis. Tandai semua titik dengan cover di bawah toleransi minimum, misalnya kurang dari 25 mm untuk tulangan atas dek jembatan.
- Lakukan koreksi darurat. Jika beton belum mengeras penuh, lakukan penyesuaian posisi spacer atau pengaturan ulang slump beton untuk batch selanjutnya.
- Dokumentasikan dan laporkan. Simpan data digital dari alat dan lengkapi laporan ketidakseragaman untuk tindak lanjut tim pengawas.
Penjelasan Tiap Poin Penting
Setiap langkah dalam checklist membentuk alur logis deteksi dini yang tidak bisa dipisahkan. Kalibrasi memastikan data awal bebas dari human error instrumen. Grid yang terdefinisi mencegah inspeksi acak yang sering melewatkan titik kritis. Penandaan posisi rebar secara presisi memberikan dasar interpretasi anomali cover. Pencatatan deviasi mengubah bacaan mentah menjadi informasi terstruktur. Identifikasi zona di bawah toleransi menghubungkan pengukuran Anda langsung ke persyaratan standar inspeksi jembatan. Tanpa dokumentasi, semua langkah tadi hanya menjadi memori lapangan yang sulit dipertanggungjawabkan.
Pemetaan Awal Area Kritis Deck
Pemetaan awal menentukan keberhasilan audit cover meter bridge deck. Jangan mengukur secara merata di seluruh bentang. Fokuskan sumber daya Anda pada area dengan konsentrasi tulangan tinggi, seperti pier head, zona kabel prategang, atau sambungan segmen. Gunakan denah shop drawing sebagai peta harta karun. Dalam drawing tersebut, tandai area dengan tumpang tindih tulangan longitudinal dan transversal. Titik-titik ini sangat rentan terhadap pergeseran spacer saat pekerja dan selang concrete pump melintas. Menentukan jalur scanning yang tepat akan memangkas waktu inspeksi hingga 40% dan meningkatkan probabilitas mendeteksi kantong cover tipis yang tersembunyi.
Deteksi Anomali Ketebalan Cover
Concrete Cover Meter NOVOTEST bekerja berdasarkan prinsip induksi elektromagnetik. Probe mengirimkan medan magnet yang menembus beton dan berinteraksi dengan baja tulangan. Distorsi medan ini diinterpretasikan menjadi estimasi jarak. Ketika probe melewati area dengan cover lebih tipis dari sekitarnya, langsung terdengar peningkatan nada sinyal audio dan lonjakan nilai pada tampilan digital. Inilah deteksi anomali secara real-time. Pada kondisi ideal, alat ini menawarkan toleransi bacaan ±1 mm. Untuk membedakan cover 30 mm dan 22 mm, Anda cukup mengamati display. Interpretasi seperti ini memungkinkan operator mengidentifikasi pengurangan cover drastis yang sering disebabkan spacer patah atau tenggelam ke beton segar.
Pengaruh Pemasangan Spacer dan Slump Beton
Dua tersangka utama ketidakseragaman cover adalah spacer dan slump. Kesalahan pemasangan spacer, seperti jumlah kurang atau posisi miring, mengakibatkan tulangan atas melorot. Sementara itu, slump beton yang terlalu tinggi (di atas 200 mm) memicu segregasi dan membuat spacer tidak stabil. Beton yang encer kehilangan kemampuan menahan gaya apung tulangan. Concrete Cover Meter dapat merekam lonjakan variasi cover secara mendadak. Jika dalam satu bentang pendek Anda menemukan cover berubah dari 30 mm menjadi 18 mm, analisis pertama harus tertuju pada spacer yang copot dan tingkat slump batch beton terakhir. Deteksi dini variabilitas ini mencegah keputusan melanjutkan pengecoran di atas tulangan yang sudah bermasalah.
Tindakan Korektif Sebelum Pengecoran Selesai
Data dari cover meter bridge deck hanya bernilai jika ditindaklanjuti. Begitu zona cover tipis terkonfirmasi, segera instruksikan tim lapangan untuk melakukan penyesuaian. Gunakan selang waktu antar batch beton untuk masuk ke area tulangan dan lakukan re-adjustment spacer. Tambahkan spacer di titik yang deviasinya paling parah. Jika variasi cover berkorelasi dengan data slump, segera ajukan permintaan penurunan slump ke tim batching plant secara terkontrol, misalnya menurunkan dari 180 mm ke 140 mm. Setelah koreksi fisik, lakukan verifikasi ulang dengan alat NOVOTEST. Ulangi scanning pada grid yang sama. Proses iteratif ini harus terekam sebagai bukti bahwa konstruksi memenuhi komitmen mutu.
Standar atau Regulasi Terkait
Seluruh hasil pengukuran cover meter bridge deck harus merujuk pada standar yang berlaku. Tanpa acuan, batasan toleransi hanya berupa opini pribadi.
SNI 2847:2019 tentang Persyaratan Beton Struktural
Regulasi ini menjadi pedoman utama di Indonesia. SNI 2847:2019 menetapkan ketebalan selimut beton minimum berdasarkan kelas eksposur. Untuk beton yang terekspos air, tanah, atau cuaca, cover tulangan utama tidak boleh kurang dari 40 mm. Untuk bridge deck, tulangan atas yang terekspos langsung memerlukan cover minimum 25 mm pada lingkungan kering. Mengacu pada standar ini, setiap deviasi di bawah ambang batas yang terdeteksi alat NOVOTEST langsung berstatus “Tidak Sesuai”. Inspektur menggunakan data Anda untuk menilai kepatuhan kontraktor terhadap spesifikasi teknis yang disyaratkan kontrak.
ASTM C115/C115M: Metode Uji Kedalaman Cover Beton
Standar ini memberikan kerangka prosedural pengukuran cover pascakonstruksi yang solid. Meskipun banyak digunakan pada beton keras, prosedur scanning dan pengambilan data dari ASTM C115/C115M sangat relevan diadaptasi untuk inspeksi saat pengecoran. Alat NOVOTEST yang beroperasi dengan metode elektromagnetik selaras penuh dengan prinsip yang dijelaskan standar ini. Saat laporan audit Anda merujuk ASTM, kredibilitas data lapangan meningkat di mata konsultan pengawas internasional.
Tools yang Direkomendasikan
Mengandalkan satu alat tanpa pendukung hanya akan memperlambat proses. Audit lapangan yang efisien memerlukan perpaduan alat utama dan peralatan bantu yang tepat.

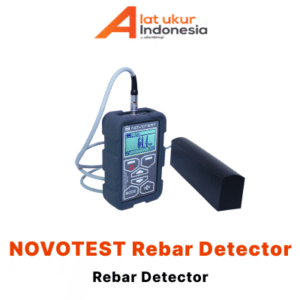

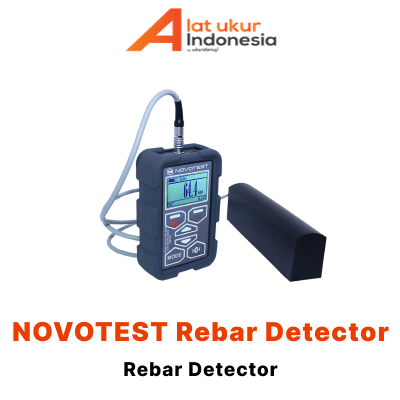

Concrete Cover Meter NOVOTEST Rebar Detector: Fitur Unggulan
Alat ini menjadi inti dari seluruh proses. Dirancang untuk lingkungan konstruksi berat, rumah probe tahan debu, lembab, dan guncangan. Tampilan digital kontras tinggi dapat disesuaikan kecerahannya, krusial untuk pekerjaan di bawah sinar matahari langsung. Alat ini mampu mendeteksi rebar hingga kedalaman 200 mm dengan akurasi yang stabil. Fitur estimasi diameter tulangan dan memori internal untuk penyimpanan data kalibrasi membuatnya unggul. Anda tidak hanya mendapatkan nilai cover, tetapi juga lokasi tepat tulangan. Desain portabelnya memungkinkan pemindaian area dek yang luas dilakukan oleh satu orang operator dengan cepat.
Peralatan Pendukung Audit Lapangan
Lengkapi Concrete Cover Meter NOVOTEST dengan spray marker untuk membuat grid langsung pada beton atau bekisting. Gunakan meteran digital untuk verifikasi jarak antar titik ukur. Siapkan form laporan digital di tablet atau gunakan template cetak yang sudah disiapkan. Kombinasi alat ukur presisi dan sistem administrasi rapi ini menjadikan audit cover meter bridge deck Anda sulit terbantahkan.
Kesalahan yang Sering Terjadi
Penguasaan alat saja tidak cukup. Kesalahan prosedural selama audit dapat menghasilkan data menyesatkan dan tidak layak digunakan untuk pengambilan keputusan koreksi.
Kesalahan Kalibrasi Alat
Melewatkan kalibrasi atau menggunakan blok kalibrasi yang tidak standar adalah kesalahan fatal. Hasil pengukuran dapat menyimpang hingga 5 mm, mengaburkan batas antara zona aman dan zona kritis. Wajib lakukan kalibrasi setiap memindahkan lokasi pengukuran, terutama jika terjadi perubahan suhu dan kelembaban ekstrem antara pagi dan siang hari di lapangan.
Pengukuran pada Beton Segar vs Beton Keras
Anda harus memahami bahwa Concrete Cover Meter dirancang bekerja optimal pada beton keras. Ketika menggunakannya pada tulangan yang masih terekspos atau beton segar yang basah, sinyal elektromagnetik dapat terpengaruh konstanta dielektrik air. Jangan langsung mempercayai bacaan absolut pada beton basah sebagai nilai final. Sebaliknya, bandingkan nilai relatif antar titik dan kalibrasi pemahaman Anda bahwa pengukuran ini bertujuan mendeteksi deviasi ekstrem, bukan nilai presisi sub-milimeter.
Mengabaikan Variasi Spacer dan Slump
Inspektur yang hanya mengukur satu atau dua titik sempel melakukan kesalahan klasik. Mereka mengabaikan variabilitas spasial akibat proses konstruksi. Area cover tipis hanya berukuran 0,5 meter persegi bisa terlewat jika grid terlalu renggang. Jangan hanya fokus pada satu nilai. Petakan perubahan slump antar batch beton dan korelasikan dengan peta ketidakseragaman cover yang dihasilkan alat NOVOTEST.
Quick Audit Template
Gunakan template berikut untuk merekam data audit cover meter bridge deck secara terstruktur. Template ini dapat dicetak dan dibawa ke lapangan.
| Lokasi Grid | Arah Tulangan | Cover Rencana (mm) | Cover Terukur (mm) | Deviasi (mm) | Status (OK/Tidak) | Tindakan |
|---|---|---|---|---|---|---|
| A3 | Transversal | 30 | 22 | -8 | Tidak | Tambah spacer |
| B2 | Longitudinal | 30 | 28 | -2 | OK | – |
| C4 | Transversal | 30 | 15 | -15 | Tidak | Koreksi slump & spacer |
Prosedur pengisian template ini melengkapi checklist sistematis. Kolom “Tindakan” mendorong operator untuk tidak hanya mencatat masalah, tetapi juga memberikan rekomendasi koreksi di tempat. Setelah form lengkap, bubuhkan tanda tangan penanggung jawab lapangan dan konsultan pengawas. Dokumen ini menjadi bukti kuat bahwa Anda telah melakukan uji tuntas sebelum beton mengeras.
Kesimpulan
Ketidakseragaman concrete cover pada bridge deck bukan takdir. Masalah ini dapat diminimalkan dengan investigasi proaktif menggunakan Concrete Cover Meter NOVOTEST Rebar Detector. Checklist pengukuran yang sistematis, mulai dari kalibrasi hingga dokumentasi, memampukan kontraktor mendeteksi anomali akibat spacer salah pasang atau slump tinggi saat pengecoran masih berlangsung. Tindakan korektif segera berdasarkan data lapangan jauh lebih hemat dibandingkan perbaikan korosi dini dua tahun ke depan. Memiliki alat deteksi yang andal adalah separuh jalan; separuhnya lagi adalah komitmen tim untuk menjalankan audit berulang. Pastikan alat ukur dan pengujian Anda mendukung ambisi mutu proyek jembatan. Sebagai distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan Concrete Cover Meter NOVOTEST dan perangkat pendukung inspeksi lainnya. Konsultasikan kebutuhan spesifik proyek Anda dan lengkapi laboratorium lapangan Anda dengan peralatan yang tepat untuk mendukung proses produksi dan pengujian kualitas.
FAQ
Bisakah Concrete Cover Meter NOVOTEST digunakan pada beton basah saat pengecoran?
Alat ini bekerja optimal pada beton keras. Anda tetap dapat menggunakannya pada beton segar untuk mendeteksi perbedaan relatif cover antar titik grid guna menemukan anomali besar. Perhatikan bahwa bacaan absolut mungkin sedikit terpengaruh kadar air, sehingga fokuslah pada identifikasi deviasi mencolok yang mengindikasikan spacer bergeser.
Berapa toleransi deviasi cover yang dianggap masih aman pada bridge deck?
Toleransi umum mengacu pada spesifikasi proyek, tetapi sebagai patokan, deviasi minus tidak boleh lebih dari 5 mm dari cover rencana. Jika cover hasil pengukuran menyentuh atau berada di bawah batas minimum SNI (misalnya 25 mm), statusnya harus dianggap tidak aman dan memerlukan koreksi.
Bagaimana cara membedakan pengaruh spacer yang salah dengan slump tinggi dari data cover meter?
Jika kesalahan berasal dari spacer, anomali cover biasanya terlokalisasi tajam pada satu atau dua titik grid. Jika penyebabnya slump tinggi yang memicu segregasi atau pergerakan tulangan seragam, Anda akan melihat tren penipisan cover yang konsisten pada area yang lebih luas tanpa titik lonjakan drastis.
Apakah alat ini dapat mendeteksi diameter tulangan sekaligus?
Ya, Concrete Cover Meter NOVOTEST Rebar Detector dilengkapi fitur estimasi diameter tulangan. Fitur ini membantu Anda memverifikasi ukuran rebar yang terpasang sesuai shop drawing, sekaligus mengonfirmasi bahwa cover terukur benar-benar merujuk pada tulangan utama, bukan wiremesh atau sengkang yang lebih kecil.
Rekomendasi Rebar Detector
References
- Badan Standardisasi Nasional. (2019). SNI 2847:2019 Persyaratan Beton Struktural untuk Bangunan Gedung dan Penjelasan. Jakarta: BSN.
- ASTM International. (2021). ASTM C115/C115M-20 Standard Test Method for Measuring the Thickness of Concrete Cover by Electromagnetic Methods. West Conshohocken, PA: ASTM.
- American Concrete Institute. (2014). ACI 318-14 Building Code Requirements for Structural Concrete and Commentary. Farmington Hills, MI: ACI.
- NOVOTEST. (2023). Concrete Cover Meter Rebar Detector Technical Datasheet. Dnipro: NOVOTEST.
- Java Multi Mandiri, CV. (2024). Panduan Pemilihan Alat Ukur dan Pengujian untuk Konstruksi. Tangerang: CV. Java Multi Mandiri.
