Connecting rod yang baru keluar dari tungku heat treatment sering menyimpan masalah laten yang tidak kasat mata: distorsi geometrik. Bayangkan sebuah komponen vital mesin yang terlihat sempurna, namun memiliki runout radial atau Total Indicator Reading (TIR) melebihi 0.04 mm. Meski hanya selisih sehelai rambut, kondisi ini adalah awal dari bencana. Distribusi tegangan sisa yang timpang akibat transformasi fase dan laju pendinginan tidak seragam memaksa connecting rod melengkung secara mikro. Konsekuensinya fatal: kegagalan assembly, beban tidak seimbang pada bearing, dan puncaknya adalah patah fatik saat mesin meraung di RPM tinggi.

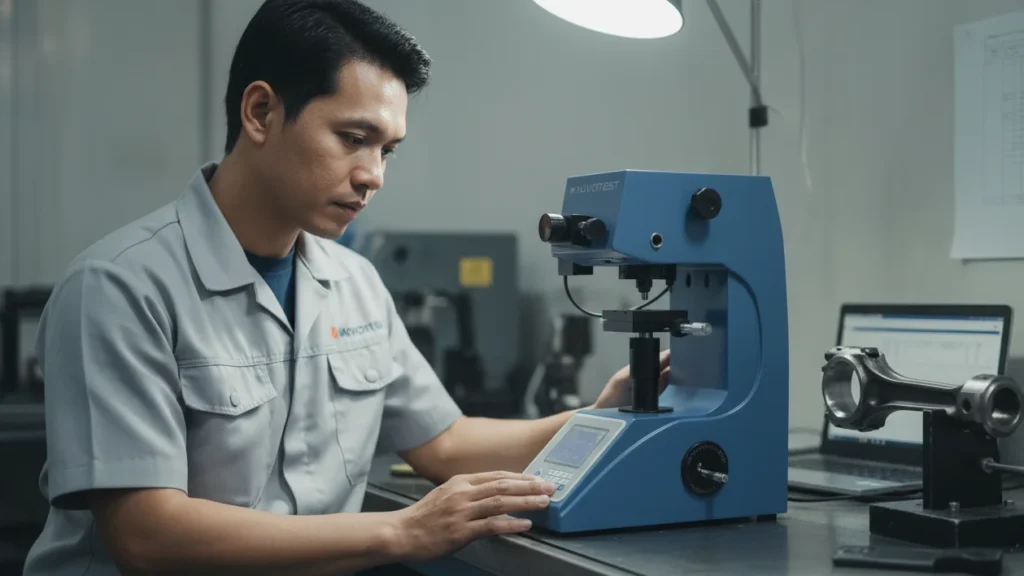

Di sinilah kontrol proaktif menjadi pembeda. Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV hadir bukan sebagai alat inspeksi akhir biasa, melainkan sebagai mata untuk mendeteksi akar masalah distorsi sejak dini. Dengan memetakan microhardness di area kritis, alat ini menerjemahkan variasi kekerasan menjadi indikator ketidakseragaman tegangan sisa. Artikel ini akan memandu Anda, para insinyur kualitas dan operator heat treatment, mengintegrasikan pengujian kekerasan mikro ke dalam sistem kontrol distorsi, memastikan setiap connecting rod memenuhi batas toleransi dan siap bekerja di jantung mesin.
- Checklist Utama: Kontrol Distorsi Heat Treatment Connecting Rod
- Penjelasan Tiap Poin Penting
- Standar atau Regulasi Terkait
- Tools yang Direkomendasikan
- Kesalahan yang Sering Terjadi
- Quick Audit Template
- Kesimpulan
- FAQ
- References
Checklist Utama: Kontrol Distorsi Heat Treatment Connecting Rod
Menerapkan kontrol distorsi berbasis microhardness memerlukan pendekatan terstruktur. Checklist berikut memetakan langkah operasional menggunakan NOVOTEST TS-MCV untuk memvalidasi integritas connecting rod pasca heat treatment. Ikuti urutan ini untuk memastikan setiap batch memenuhi standar TIR yang disyaratkan.
- Siapkan Connecting Rod Pasca Heat Treatment: Ambil sampel connecting rod yang telah menyelesaikan siklus quenching dan tempering. Bersihkan permukaannya secara menyeluruh dari kerak oksida, oli, atau kontaminan lain yang menghalangi indentasi.
- Identifikasi Area Kritis: Tentukan titik pengukuran pada tiga zona rawan distorsi: area leher (beam section), big end (terutama di sekitar lubang baut dan transisi), dan small end. Fokus pada geometri dengan perubahan penampang mendadak.
- Lakukan Pengukuran Microhardness: Gunakan Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV dengan beban uji 100 gf (atau 200 gf, menyesuaikan ketebalan material). Pastikan indentasi jatuh tepat pada area yang telah ditentukan.
- Catat Nilai Kekerasan Vickers (HV): Lakukan pengukuran pada minimal 5 titik di setiap area kritis. Jangan hanya mengandalkan satu titik tunggal karena tidak merepresentasikan gradien kekerasan secara utuh.
- Hitung Selisih Kekerasan (Range): Cari nilai kekerasan maksimum dan minimum dari seluruh titik ukur. Kurangkan nilai minimum dari maksimum untuk mendapatkan range HV.
- Bandingkan dengan Ambang Batas: Jika range HV melebihi batas toleransi yang telah divalidasi (misalnya, >50 HV untuk baja karbon sedang), itu adalah sinyal kuat adanya tegangan sisa berlebih. Lakukan stress relief tambahan.
- Verifikasi Ulang TIR: Setelah proses relaksasi tegangan, ukur Total Indicator Reading (TIR) menggunakan dial gauge. Pastikan hasilnya berada dalam batas toleransi desain, umumnya ≤ 0.04 mm.
- Dokumentasikan: Catat seluruh data kekerasan, range, dan hasil pengukuran TIR dalam form inspeksi untuk traceability dan jaminan mutu batch.
Penjelasan Tiap Poin Penting
Memahami “mengapa” di balik setiap langkah checklist sama krusialnya dengan eksekusi. Berikut adalah justifikasi teknis untuk setiap instruksi, memastikan Anda tidak sekadar mengikuti prosedur, tetapi juga menguasai prinsip kontrol distorsi.
Persiapan dan Identifikasi Area Kritis
Kunci akurasi pengukuran microhardness dimulai dari permukaan yang sempurna. Lapisan decarburization atau oksida pasca heat treatment harus dihilangkan melalui penggerindaan dan pemolesan ringan, bukan sekadar dibersihkan. Tujuannya adalah menyingkap struktur mikro asli tanpa menimbulkan pengerasan permukaan akibat gesekan. Identifikasi area kritis bukanlah proses acak; ia mengandalkan simulasi Finite Element Analysis (FEA) atau catatan historis kegagalan. Titik-titik seperti radius fillet kecil di big end, transisi tebal-tipis pada beam, dan area sekitar lubang baut adalah konsentrator tegangan alami. Di sinilah tegangan sisa dari proses quenching cenderung terakumulasi, menjadi episentrum distorsi. Selalu rujuk gambar teknik untuk memastikan titik ukur sesuai standar perusahaan.
Parameter Pengukuran Mikro-Vickers yang Optimal
Pemilihan beban uji adalah keputusan kritis yang memengaruhi validitas data. Untuk connecting rod yang sering melalui proses case hardening (karburasi atau nitriding), beban 100 gf adalah kompromi ideal. Beban ini menghasilkan indentasi yang cukup dangkal untuk tidak menembus lapisan keras permukaan, namun cukup besar untuk meminimalkan pengaruh ketidaksempurnaan mikro lokal. Terapkan holding time (waktu tinggal indentor) selama 10-15 detik sesuai protokol ASTM E384 untuk memberikan waktu deformasi plastis yang sempurna. Sebelum memulai, kalibrasi NOVOTEST TS-MCV dengan blok referensi bersertifikat. Langkah ini mengeliminasi potensi drift pada sistem sel beban dan optik, menjamin setiap nilai HV yang terbaca adalah representasi akurat dari material.
Interpretasi Hasil dan Variasi Kekerasan
Jangan hanya melihat angka kekerasan sebagai data absolut—bacalah distribusinya sebagai peta tegangan. Perbedaan kekerasan yang signifikan antara sisi kiri dan kanan beam connecting rod adalah bukti kuat pendinginan tidak simetris selama quenching. Sisi yang mendingin lebih cepat cenderung memiliki kekerasan lebih tinggi (martensit lebih banyak) dan menyusut dengan laju berbeda dari sisi lainnya, menciptakan momen internal yang memicu distorsi. Distribusi kekerasan yang tidak merata adalah bukti transformasi fase yang heterogen. Dengan memetakan nilai HV, Anda dapat memprediksi arah distorsi: bagian dengan kekerasan lebih rendah cenderung memuai lebih banyak saat tempering, mendorong lengkungan ke arah tertentu. Range HV yang tinggi hampir selalu berkorelasi kuat dengan TIR yang melampaui 0.04 mm.
Ambang Batas dan Tindakan Korektif
Menetapkan angka batas range HV memerlukan validasi empiris di lantai produksi. Untuk connecting rod baja karbon sedang (seperti AISI 1045 atau 4140), range 40-50 HV sering menjadi indikator awal masalah. Jika pengukuran batch menunjukkan range > 50 HV, ini adalah pemicu tindakan korektif, bukan sekadar catatan. Tindakan yang direkomendasikan adalah stress relief tempering—memanaskan komponen ke temperatur di bawah temperatur transformasi (sekitar 150-200°C di bawah temperatur tempering awal) dan menahannya untuk meredistribusi tegangan tanpa mengubah kekerasan secara signifikan. Setelah proses ini, validasi adalah wajib: ukur ulang distribusi HV dan TIR untuk memastikan distorsi telah terkendali sebelum melanjutkan ke finishing machining.
Verifikasi TIR dan Dokumentasi
Pengukuran microhardness adalah alat diagnostik; TIR adalah parameter penerimaan akhir. Gunakan dial indicator dengan resolusi 0.001 mm yang terpasang pada fixture presisi untuk mengukur runout radial jurnal big end saat connecting rod diputar. Atau, gunakan Coordinate Measuring Machine (CMM) untuk analisis geometri yang lebih komprehensif. Setelah data terkumpul, dokumentasi adalah benteng terakhir jaminan mutu. Form inspeksi harus mencantumkan nomor batch, diagram area kritis, seluruh nilai HV, range terhitung, nilai TIR terukur, dan jika ada, catatan tindakan korektif. Dokumentasi ini bukan hanya untuk audit; ia adalah peta jalan untuk penelusuran jika terjadi klaim garansi di lapangan.
Standar atau Regulasi Terkait
Metode pengujian Anda tidak beroperasi dalam ruang hampa. Ia harus berlabuh pada standar internasional untuk kredibilitas dan interoperabilitas data. Berikut adalah kerangka regulasi yang memperkuat validitas kontrol distorsi Anda.
- ASTM E384: Standar ini adalah panduan definitif untuk pengujian kekerasan mikro Vickers dan Knoop. Standar ini menentukan prosedur untuk verifikasi alat uji, kalibrasi, dan metode pengukuran diagonal yang benar. Mengikuti ASTM E384 memastikan data Anda akurat dan dapat diulang secara global.
- ISO 6507-1: Bagian dari seri kekerasan Vickers internasional, ISO 6507-1 mengatur metode uji untuk beban uji rendah. Ini mencakup persyaratan untuk persiapan sampel dan perhitungan kekerasan, selaras dengan praktik laboratorium modern.
- SAE/USCAR-7: Standar dari Society of Automotive Engineers ini sering dirujuk oleh OEM otomotif global. Meskipun lebih fokus pada struktur kristal dan kebersihan material, dokumen terkait sering menetapkan kriteria penerimaan untuk komponen engine kritis, termasuk batas TIR maksimum tipikal 0.04 mm untuk komponen rotating assembly.
- ISO/IEC 17025: Untuk laboratorium internal yang berfungsi sebagai pusat uji, persyaratan kompetensi ini penting. Standar ini memastikan traceability kalibrasi alat Anda ke standar nasional, yang pada gilirannya meningkatkan kepercayaan pelanggan terhadap data inspeksi Anda.
Tools yang Direkomendasikan
Kontrol distorsi yang efektif membutuhkan ekosistem peralatan yang presisi. Inti dari sistem ini adalah Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV, didukung oleh perangkat yang memastikan setiap langkah pengukuran berjalan mulus.
| Kategori Alat | Nama Alat / Spesifikasi Kunci | Peran dalam Alur Kerja |
|---|---|---|
| Alat Uji Utama | Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV | Mengukur microhardness aktual dengan akurasi tinggi. |
| Beban Uji: 100 gf, 200 gf, 500 gf, hingga 1 kgf | Fleksibilitas pengujian untuk berbagai kedalaman lapisan. | |
| Optik: Mikroskop digital terintegrasi, perbesaran tinggi, kamera CCD opsional | Visualisasi dan pengukuran diagonal indentasi secara otomatis pada layar LCD. | |
| Software: Pengukuran diagonal otomatis, konversi multi-skala (HV, HRC, HB, dll), penyimpanan dan ekspor data | Mempercepat perhitungan, mengeliminasi human error, dan memudahkan dokumentasi digital. | |
| Verifikasi Distorsi | Dial Indicator / Probe Runout dengan fixture magnetik | Mengukur TIR pada jurnal big end dan small end secara tepat. |
| Resolusi minimal: 0.001 mm | Mampu mendeteksi penyimpangan di bawah batas toleransi 0.04 mm. | |
| Preparasi Sampel | Surface Grinder / Polisher (untuk sampel metalografi) | Menghasilkan permukaan uji yang bebas goresan dan lapisan oksida untuk indentasi yang jelas. |
| Heat Treatment | Furnace Stress Relief dengan kontrol temperatur presisi | Melakukan tindakan korektif relaksasi tegangan secara terkendali. |
Kesalahan yang Sering Terjadi
Data microhardness yang tidak valid adalah keputusan kualitas yang keliru. Kenali dan hindari kesalahan umum berikut yang sering menjebak teknisi di lantai produksi.
- Preparasi Permukaan Asal-Asalan: Indentasi pada permukaan kasar atau berlapis oksida akan menghasilkan batas tepi yang tidak jelas. Akibatnya, pengukuran diagonal otomatis atau manual menjadi tidak akurat, menghasilkan nilai HV yang menyesatkan.
- Pemilihan Beban Uji yang Salah: Menggunakan beban 500 gf atau 1 kgf pada lapisan case hardening yang tipis akan membuat indentasi menembus lapisan keras. Nilai HV yang terbaca adalah kekerasan inti, bukan permukaan yang dikeraskan—kesalahan fatal dalam kontrol kualitas.
- Jumlah Titik Ukur Tidak Representatif: Hanya mengukur satu atau dua titik per area kritis sama saja dengan menerka. Variasi struktur mikro bersifat lokal. Gunakan minimal 3-5 indentasi per zona untuk menangkap gambaran distribusi kekerasan yang sesungguhnya.
- Mengabaikan Kalibrasi Berkala: Seiring waktu, sel beban dan optik alat uji dapat mengalami drift. Tanpa verifikasi rutin menggunakan blok referensi bersertifikat, Anda mendasarkan keputusan pada nilai yang tidak sah.
- Mengabaikan Korelasi Data: Berasumsi bahwa “kekerasan seragam = TIR kecil” adalah jebakan logika. Selalu verifikasi dan bangun korelasi internal antara peta HV Anda dengan data TIR aktual. Tanpa ini, Anda hanya mengumpulkan data tanpa wawasan prediktif.
Quick Audit Template
Gunakan template audit cepat ini untuk verifikasi kepatuhan proses di lantai produksi. Audit setiap shift atau setiap kali memulai batch produksi baru.
| Poin Cek Audit | Status (✓/✗) | Temuan/Komentar | Tindakan Perbaikan |
|---|---|---|---|
| 1. Kondisi Sampel & Preparasi | Permukaan uji bebas oksida, goresan, dan bersih. | ||
| 2. Kalibrasi Alat TS-MCV | Alat sudah diverifikasi dengan blok referensi dan lolos. | ||
| 3. Jumlah & Lokasi Titik Ukur | Minimal 5 titik per area kritis, sesuai SOP gambar teknik. | ||
| 4. Pencatatan & Perhitungan | Semua nilai HV tercatat, Range HV dihitung dengan benar. | ||
| 5. Keputusan & Tindak Lanjut | Status Lulus/Gagal jelas. Jika gagal, tindakan korektif dijadwalkan dan terekam. | ||
| 6. Verifikasi TIR Pasca Koreksi | Pengukuran TIR final sesuai toleransi (≤ 0.04 mm) dan terdokumentasi. |
Kesimpulan
Distorsi connecting rod adalah musuh laten yang bisa Anda kendalikan. Mengandalkan inspeksi TIR akhir tanpa memahami penyebabnya hanya akan menghasilkan scrap dan potensi kegagalan di lapangan. Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV mengubah pendekatan ini dengan memberikan data kuantitatif tentang akar masalah: distribusi tegangan sisa yang tidak seragam. Melalui pemetaan microhardness yang disiplin, Anda tidak hanya mendeteksi, tetapi juga memprediksi dan mencegah distorsi sebelum komponen masuk ke tahap finishing.
Mengintegrasikan checklist, standar, dan alat yang tepat seperti NOVOTEST TS-MCV ke dalam alur kerja adalah langkah proaktif menuju kualitas Six Sigma. Ini adalah investasi untuk memastikan setiap connecting rod memenuhi batas TIR 0.04 mm, mencegah kegagalan assembly, dan menjamin performa mesin yang aman. Dapatkan data akurat, validasi, dan dokumentasikan setiap pengujian untuk membangun sistem kontrol kualitas yang andal.
Untuk memastikan program jaminan kualitas Anda selalu terdepan dengan perangkat pengujian yang presisi dan terkalibrasi, Anda membutuhkan mitra yang menyediakan solusi alat ukur, bukan sekadar pemasok. CV. Java Multi Mandiri hadir sebagai perusahaan supplier dan distributor alat ukur dan pengujian terpercaya, menyediakan perangkat seperti NOVOTEST TS-MCV dan berbagai solusi pengukuran lain untuk mendukung proses kendali mutu produksi Anda. Konsultasikan kebutuhan spesifik Anda untuk mendapatkan alat yang tepat dan menjaga standar tertinggi di setiap lini produksi.
FAQ
Mengapa pengukuran microhardness penting untuk mengontrol distorsi connecting rod?
Pengukuran microhardness berfungsi sebagai deteksi dini dari ketidakseragaman tegangan sisa setelah heat treatment. Variasi nilai kekerasan yang tinggi pada area kritis (beam, big end) mengindikasikan transformasi fase yang tidak seragam akibat pendinginan asimetris. Kondisi ini adalah penyebab internal distorsi geometrik, yang pada akhirnya menyebabkan TIR melebihi batas toleransi. Dengan memantau microhardness, Anda bisa memprediksi dan mencegah distorsi, tidak hanya mengukurnya di akhir proses.
Berapakah beban uji yang direkomendasikan untuk material connecting rod?
Beban uji yang direkomendasikan adalah antara 100 gf hingga 200 gf, menggunakan alat seperti NOVOTEST TS-MCV. Beban 100 gf sangat ideal untuk mengukur lapisan karburasi atau karbonitriding tanpa menembus lapisan keras permukaan, sehingga data mewakili kekerasan area yang dikeraskan. Pemilihan beban final harus disesuaikan dengan ketebalan lapisan dan spesifikasi material sesuai standar ASTM E384.
Apa yang harus dilakukan jika variasi kekerasan melebihi batas toleransi?
Jika selisih antara nilai kekerasan maksimum dan minimum (range HV) melebihi ambang batas yang telah divalidasi (misalnya, 50 HV), segera lakukan tindakan korektif. Langkah utamanya adalah melakukan proses stress relief tempering pada komponen tersebut. Tahan komponen pada temperatur yang tepat untuk meredistribusi tegangan internal. Setelah proses, lakukan pengukuran ulang microhardness dan TIR untuk memverifikasi efektivitas koreksi sebelum komponen dilanjutkan ke proses machining atau perakitan.
Apakah NOVOTEST TS-MCV sesuai dengan standar ASTM dan ISO?
Ya, metode pengukuran yang dilakukan oleh Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV sepenuhnya sesuai dan dapat divalidasi berdasarkan standar pengujian kekerasan mikro internasional seperti ASTM E384 (Metode Uji Standar untuk Kekerasan Mikro Material) dan ISO 6507-1. Kepatuhan terhadap standar ini memastikan akurasi, pengulangan, dan kredibilitas data pengujian Anda dalam lingkup kendali mutu global.
Rekomendasi Vickers Hardness Tester
References
- ASTM International. (2017). ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
- International Organization for Standardization. (2018). ISO 6507-1:2018: Metallic materials – Vickers hardness test – Part 1: Test method. Geneva: ISO.
- SAE International. (n.d.). USCAR-7: Laboratory Test Methodology for Evaluating the Structural Properties of Automotive Components. Warrendale, PA: SAE International.
- Totten, G. E., Howes, M. A. H., & Inoue, T. (Eds.). (2002). Handbook of Residual Stress and Deformation of Steel. ASM International.
- International Organization for Standardization. (2017). ISO/IEC 17025:2017: General requirements for the competence of testing and calibration laboratories. Geneva: ISO.
