Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV: Cegah Substrate Effect Coating Piston Ring

1. Overview Standar Industri Pengujian Kekerasan Coating Piston Ring
2. Persyaratan dan Scope Pengujian Kekerasan Mikro pada Coating Tipis
3. Metode Pengujian yang Diwajibkan: Micro-Vickers sesuai ISO 6507
   1. Pemilihan Beban Uji yang Tepat
   2. Prosedur Pengukuran Diagonal
   3. Verifikasi dan Profil Kekerasan
4. Alat yang Direkomendasikan: NOVOTEST TS-MCV
5. Implementasi di Lapangan: Langkah Pengujian Coating Piston Ring
6. Tantangan dan Solusi dalam Mencegah Substrate Effect
7. Kesimpulan
8. FAQ
   1. Apa itu substrate effect pada pengujian kekerasan coating piston ring?
   2. Berapa beban mikro-Vickers yang aman untuk coating piston ring berketebalan 3 mikron?
   3. Apakah NOVOTEST TS-MCV bisa digunakan untuk semua jenis coating, seperti DLC atau CrN?
   4. Bagaimana cara melakukan profil microhardness pada penampang cross-section?
9. References

Overview Standar Industri Pengujian Kekerasan Coating Piston Ring

Piston ring beroperasi di lingkungan tribologis ekstrem: suhu tinggi, kontak logam-logam pada kecepatan tinggi, dan pelumasan terbatas. Untuk mempertahankan fungsi penyekat kompresi dan kontrol oli, permukaan ring umumnya dilapisi coating tahan aus seperti chromium nitride (CrN), diamond-like carbon (DLC), atau krom keras konvensional. Sifat mekanik coating ini menjadi penentu umur komponen; kekerasan mikro adalah parameter utama yang diaudit secara ketat. Namun, karakteristik geometri coating—ketebalan yang hanya berkisar 1 hingga 10 µm—menempatkan pengujian kekerasan pada kategori microindentation (beban di bawah 1 kgf). Jika pengujian tidak mengikuti kaidah yang benar, hasil yang diperoleh tidak lagi merepresentasikan kualitas lapisan.

Standar yang mengatur pengukuran ini secara global adalah ISO 6507, khususnya Part 1 untuk metode uji Vickers. Standar ini menetapkan persyaratan indentor, kalibrasi, rentang beban, dan perhitungan nilai kekerasan. Dalam konteks coating tipis, ISO 6507 secara implisit mensyaratkan bahwa kedalaman indentasi tidak boleh melebihi 10% ketebalan lapisan—prinsip yang dikenal sebagai aturan satu per sepuluh. Selain itu, banyak pabrikan piston ring seperti yang memasok industri otomotif dan heavy machinery juga mengacu pada spesifikasi internal turunan standar tersebut, mewajibkan laporan kekerasan yang bebas dari pengaruh substrat dan, idealnya, disertai profil microhardness sepanjang penampang coating. Mengabaikan standar ini sama dengan membuka peluang lot produk dengan kekerasan sebenarnya rendah tetapi lolos QC—atau sebaliknya, menolak produk baik karena data palsu. Oleh karena itu, pemilihan alat uji yang mampu menjalankan prosedur ISO 6507 secara presisi menjadi investasi wajib, bukan opsional.

Persyaratan dan Scope Pengujian Kekerasan Mikro pada Coating Tipis

Pengujian kekerasan mikro pada lapisan fungsional tidak bisa disamakan dengan pengujian massal pada baja karbon. Ada sejumlah persyaratan teknis dan cakupan yang harus dipenuhi agar data valid serta tidak menyesatkan.

Pertama, prinsip fundamental 1/10. Jika sebuah coating piston ring memiliki ketebalan 5 µm, maka kedalaman indentasi maksimum yang diizinkan adalah 0,5 µm. Untuk material sangat keras seperti DLC (seringkali di atas 3000 HV), indentor mungkin hanya menembus sepersekian mikron pada beban tertentu; namun jika beban sedikit saja kelebihan, kedalaman indentasi bisa tiba-tiba melebihi batas dan mencapai substrat. Kedalaman indentasi h (dalam µm) dapat diprediksi dari beban dan kekerasan: h ≈ 0,1428 × √(F/HV) dengan F dalam gram-force. Kalkulasi ini wajib dilakukan sebelum pengujian untuk memastikan beban yang dipilih tidak melanggar aturan 1/10.

Kedua, scope pengukuran mencakup dua pendekatan: pengukuran langsung pada permukaan (top-down) dan pengukuran pada penampang cross-section. Pengukuran top-down lebih cepat dan non-destruktif secara relatif, namun sangat sensitif terhadap kekasaran permukaan dan ketidakrataan coating. Kelemahan terbesarnya adalah Anda tidak dapat mengetahui apakah hasil kekerasan merepresentasikan lapisan permukaan, tengah, atau sudah terpengaruh substrat di bawahnya. Maka, untuk audit kritis atau ketika profil kekerasan diperlukan, pengukuran pada cross-section menjadi standar emas. Di sini, sampel dipotong, di-mounting, dan dipoles hingga penampang coating tampak jelas di bawah mikroskop. Indentasi ditempatkan tepat di tengah ketebalan coating; jika posisi inden terlalu dekat ke antarmuka coating-substrat, data akan terdistorsi.

Ketiga, kalibrasi dan dokumentasi. Alat penguji harus dikalibrasi secara berkala menggunakan blok referensi bersertifikat, dan sistem optik untuk pengukuran diagonal harus diverifikasi akurasinya. Setiap pengujian harus mendokumentasikan beban (HV 0.01, 0.025, 0.05, 0.1, dst.), waktu penahanan (biasanya 10–15 detik), suhu ruang, serta identitas sampel. Semua ini adalah bagian dari kepatuhan ISO 6507 dan menjadi syarat mutlak ketika hasil pengujian digunakan sebagai dasar keputusan produksi atau klaim garansi.

Metode Pengujian yang Diwajibkan: Micro-Vickers sesuai ISO 6507

Metode Vickers mikro menjadi satu-satunya pilihan yang diterima untuk coating piston ring karena kemampuannya menerapkan beban sangat kecil dengan indentor geometri piramida intan. Berikut adalah penjabaran prosedur yang harus dijalankan agar substrate effect tereliminasi.

Pemilihan Beban Uji yang Tepat

Pemilihan beban adalah langkah paling krusial. Tidak ada satu beban universal untuk semua ketebalan. Tabel 1 menyajikan rekomendasi beban aman berdasarkan ketebalan coating dan perkiraan kekerasan, dengan tetap mematuhi aturan 1/10.

Tabel 1. Panduan pemilihan beban uji mikro-Vickers aman untuk coating piston ring

Angka di atas adalah panduan awal. Dalam praktik, Anda perlu melakukan uji pendahuluan pada satu atau dua titik untuk memeriksa apakah jejak simetris dan tidak menimbulkan retak. Jika diagonal jejak sangat kecil sehingga sulit diukur akurat (kurang dari 10 µm), beban dapat sedikit dinaikkan selama batas kedalaman tidak terlampaui. Instrumen dengan fitur rekomendasi beban berbasis masukan ketebalan coating, seperti NOVOTEST TS-MCV, sangat membantu mempercepat langkah ini.

Prosedur Pengukuran Diagonal

Setelah indentasi terbentuk, operator mengukur panjang kedua diagonal jejak, d₁ dan d₂, menggunakan mikroskop optik terintegrasi. Kualitas optik dan sistem pencahayaan menjadi penentu utama akurasi. NOVOTEST TS-MCV menggunakan mikroskop dengan perbesaran tinggi dan sensor digital yang memungkinkan pembacaan hingga 0,1 µm. Diagonal yang diukur kemudian dirata-ratakan, dan sistem secara otomatis menghitung nilai kekerasan Vickers dengan rumus:

HV = 1.854 × (F / d²)

dengan F adalah beban uji dalam kgf dan d adalah rata-rata diagonal dalam mm. Perhitungan otomatis ini menghilangkan risiko kesalahan manusia saat membaca tabel konversi manual dan mempercepat throughput pengujian.

Verifikasi dan Profil Kekerasan

Untuk memastikan tidak terjadi penetrasi substrat, setiap lokasi uji harus memiliki minimal 5 indentasi. Simpangan baku yang rendah mengindikasikan homogenitas data; jika ada satu titik dengan nilai kekerasan jauh lebih rendah, kemungkinan besar indentasi tersebut telah menembus substrat. Uji pada titik tersebut harus diulang dengan beban lebih rendah.

Selanjutnya, untuk coating piston ring, sangat disarankan membangun profil microhardness pada cross-section. Tempatkan rangkaian indentasi dari bagian dekat permukaan coating hingga mendekati antarmuka coating-substrat. Plot kekerasan terhadap posisi akan menunjukkan apakah coating memiliki gradien kekerasan. Penurunan drastis pada titik terakhir di dekat substrat adalah indikasi klasik substrate effect; profil yang konsisten sepanjang ketebalan coating menegaskan bahwa beban yang digunakan benar. Alat yang mampu menyimpan data multi-titik dan langsung menyusun profil dalam bentuk grafik akan sangat mempercepat analisis.

Alat yang Direkomendasikan: NOVOTEST TS-MCV

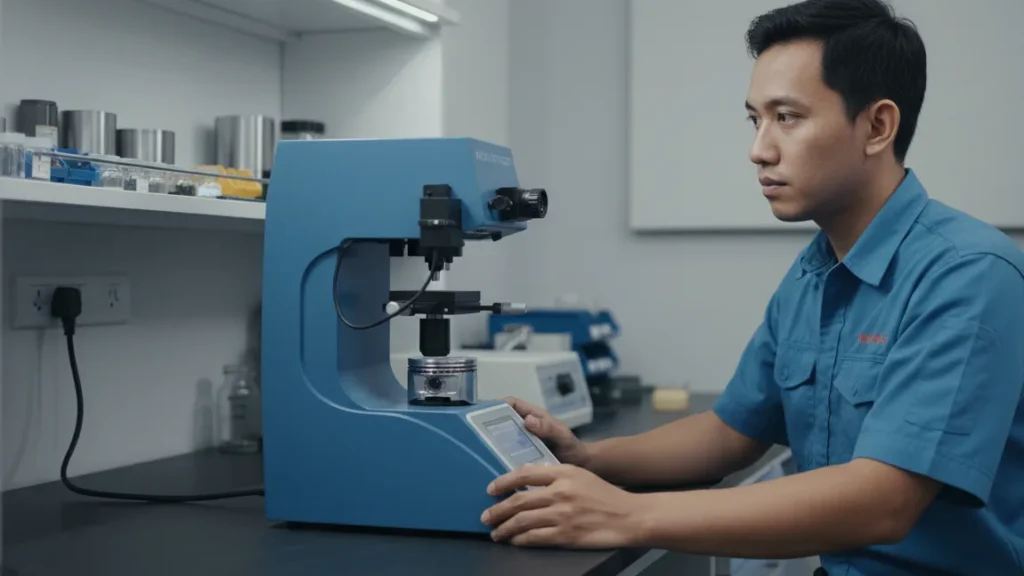

Menjalankan seluruh prosedur di atas dengan akurat menuntut alat penguji yang bukan sekadar “hardness tester” biasa. Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV membawa kapabilitas yang secara khusus sesuai untuk kebutuhan coating tipis piston ring.

Dirancang sebagai perangkat desktop canggih, TS-MCV mengintegrasikan mikroskop optik berkualitas tinggi dengan sistem indentasi motorized. Rentang beban uji mulai dari 0,01 kgf hingga 1 kgf, dengan inkremen yang memungkinkan pemilihan beban persis seperti HV0.01, HV0.025, HV0.05, dan HV0.1—rentang paling kritis untuk coating tipis. Fitur masukan data otomatis dan perhitungan kekerasan tanpa tabel manual menekan potensi kesalahan operator. Layar LCD besar menampilkan hasil secara real-time, sementara pencetak bawaan memudahkan dokumentasi langsung.

Yang membedakan TS-MCV dari penguji Vickers konvensional adalah kemampuannya untuk bertransformasi menjadi stasiun analisis mikroskopis penuh. Dengan menghubungkannya ke PC, memasang kamera CCD, dan menggunakan perangkat lunak pendukung, alat ini berfungsi sebagai mikroskop metalografi. Dalam mode ini, operator dapat memeriksa bentuk jejak, mendeteksi retak atau delaminasi di sekitar indentasi, dan mengukur diagonal secara digital dengan ketepatan sub-mikron. Perangkat lunak juga menyediakan modul pembangkit profil kekerasan otomatis: setelah Anda menentukan posisi awal dan akhir pada cross-section, TS-MCV akan melakukan serangkaian indentasi, mengukur diagonal, dan menampilkan grafik HV terhadap jarak—persis seperti yang disyaratkan untuk memvalidasi substrate effect.

Keandalan mekanik juga menjadi perhatian utama. Meja uji TS-MCV dilengkapi sistem peredam getaran terintegrasi yang menjaga stabilitas indentasi, krusial ketika jejak sangat kecil dan setiap gangguan mikro dapat merusak simetri jejak. Semua fitur ini memastikan kepatuhan penuh terhadap ISO 6507 dan menjadikan NOVOTEST TS-MCV sebagai pusat jaminan kualitas coating piston ring di lini produksi Anda.

Implementasi di Lapangan: Langkah Pengujian Coating Piston Ring

Beralih dari teori ke praktik, berikut adalah panduan langkah demi langkah menggunakan NOVOTEST TS-MCV untuk memverifikasi kekerasan coating piston ring bebas substrate effect.

1. Persiapan Sampel: Potong piston ring menggunakan abrasive cutter presisi untuk mendapatkan segmen yang memuat area coating yang akan diuji. Mounting spesimen dalam resin epoxy konduktif atau akrilik, orientasikan agar penampang cross-section coating menghadap ke permukaan polesan. Lakukan grinding bertahap dengan kertas SiC dari grit kasar ke halus, lalu polishing dengan pasta intan 1 µm hingga lapisan coating tampak jelas dan antarmuka coating-substrat lurus tanpa delaminasi. Kebersihan permukaan sangat menentukan keberhasilan pengukuran diagonal.
2. Penentuan Beban: Nyalakan TS-MCV dan masuk ke menu parameter uji. Masukkan perkiraan ketebalan coating (misal, 3 µm dari data drawing). Perangkat akan merekomendasikan beban, contoh HV0.025, dengan mempertimbangkan aturan 1/10 dan tipe material standar Anda. Konfirmasi dan set load cell.
3. Penyetelan Mikroskop dan Posisi: Tempatkan sampel di meja uji. Gunakan joystick atau knob mikrometer untuk mengarahkan cross-hair tepat di tengah ketebalan coating. Fokus mikroskop hingga batas butir atau antarmuka coating terlihat tajam. Pastikan pencahayaan optimal untuk kontras jejak nanti.
4. Indentasi dan Pemeriksaan Jejak: Jalankan siklus indentasi. Amati jejak secara real-time melalui layar; pastikan bentuknya piramida simetris tanpa retak radial atau chipping. Jika asimetris, kemungkinan sampel bergerak atau terdapat ketidakrataan, ulangi di lokasi lain.
5. Pengukuran Diagonal dan Kalkulasi: Aktifkan mode pengukuran diagonal. Tempatkan kursor pada ujung-ujung diagonal pertama, sistem membaca panjang secara digital. Lakukan hal sama untuk diagonal kedua. TS-MCV langsung menampilkan nilai HV dan mengonversinya ke skala lain jika diperlukan.
6. Membangun Profil: Pilih mode profil kekerasan. Tentukan titik awal di dekat permukaan coating dan titik akhir tepat sebelum antarmuka substrat. Atur jarak antar indentasi (misalnya 2 µm). Jalankan sequence. Setelah selesai, periksa grafik kekerasan; jika terjadi penurunan tajam di dekat substrat, pilih beban lebih rendah dan ulangi. Jika profil stabil, laporkan kekerasan rata-rata dan sertakan grafik dalam laporan QC.

Prosedur ini memakan waktu sekitar 15–30 menit per sampel, termasuk mounting dan pemolesan, tetapi menyediakan data yang tidak bisa disangkal keakuratannya sehingga lot produk dapat diputuskan berdasarkan fakta.

Tantangan dan Solusi dalam Mencegah Substrate Effect

Meskipun teknik dan perangkat telah tersedia, laboratorium tetap menghadapi tantangan nyata saat mengukur kekerasan coating setipis rambut. Memahami kendala-kendala ini membantu Anda mengantisipasi kesalahan sebelum terjadi.

Tantangan pertama adalah ukuran jejak yang sangat kecil. Pada beban HV0.01 di coating DLC 3500 HV, diagonal jejak bisa hanya sekitar 3 µm. Pengukuran manual menggunakan mikrometer okuler konvensional sangat rentan terhadap kesalahan paralaks dan subjektivitas. Solusi NOVOTEST TS-MCV terletak pada sistem pembacaan digital resolusi tinggi dan kemampuan pengolahan gambar melalui kamera CCD. Sistem ini menghilangkan ambiguitas dan meningkatkan repeatability pengukuran.

Kedua, getaran lingkungan. Meskipun beban rendah, getaran dari mesin produksi atau bahkan langkah kaki dapat menyebabkan indentasi tidak sempurna. Meja uji TS-MCV dengan peredam getaran internal meredam gangguan frekuensi rendah-menengah yang umum di area pabrik. Untuk kondisi ekstrem, alat dapat ditempatkan di atas meja granit tambahan.

Ketiga, kesulitan memilih beban awal, terutama ketika data ketebalan coating tidak tersedia secara pasti. Fitur rekomendasi beban di TS-MCV, yang menggunakan algoritma berbasis masukan tebal perkiraan dan nilai kekerasan target, memandu operator memilih beban yang aman dalam hitungan detik, mengurangi trial-and-error dan pemborosan sampel.

Keempat, lapisan coating yang tidak seragam. Beberapa proses deposisi menghasilkan coating dengan ketebalan yang sedikit bervariasi sepanjang circumference ring. Mengandalkan satu titik uji bisa menyesatkan. Melakukan profil multi-titik pada cross-section di beberapa lokasi (misal 0°, 90°, 180°) memberikan peta kekerasan yang representatif. TS-MCV mampu menyimpan semua data ini dan menghasilkan laporan ringkasan.

Studi kasus singkat menggambarkan pentingnya pendekatan ini. Sebuah batch piston ring DLC dengan spesifikasi ketebalan 2 µm awalnya diukur menggunakan alat uji konvensional pada beban HV0.2. Nilai kekerasan yang tercatat hanya 2000 HV, gagal memenuhi syarat 2800 HV minimum. Batch nyaris ditolak. Setelah diuji ulang melalui NOVOTEST TS-MCV dengan beban HV0.01, profil cross-section menunjukkan kekerasan konstan 3500 HV di sepanjang lapisan, tanpa penurunan di dekat substrat. Substrate effect pada beban 0.2 telah menghasilkan data palsu yang hampir merugikan perusahaan. Dengan TS-MCV, keputusan QC berubah: batch diterima, dan akar masalah korosi pengukuran—bukan kualitas coating—teridentifikasi.

Kesimpulan

Substrate effect adalah musuh laten dalam setiap pengukuran kekerasan coating piston ring. Tanpa kendali beban yang presisi dan prosedur verifikasi yang ketat, hasil pengujian bisa berubah menjadi bumerang: menolak produk baik atau meloloskan produk yang akan aus prematur. Standar ISO 6507 dan aturan 1/10 memberikan kerangka kerja yang jelas, namun implementasinya menuntut alat dengan kepekaan dan keandalan luar biasa.

Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV menjawab tuntutan tersebut secara komprehensif. Dengan rentang beban ultra-rendah, mikroskop terintegrasi, perhitungan otomatis, dan kemampuan membangun profil mikrohardness, alat ini membantu teknisi QC dan insinyur material memisahkan karakteristik coating murni dari pengaruh substrat. Lebih dari sekadar pengukur kekerasan, TS-MCV adalah instrumen validasi proses pelapisan yang menjaga integritas data dan kepercayaan pelanggan.

Untuk memastikan rantai pengujian Anda benar-benar bebas dari substrate effect, jangan hanya berinvestasi pada alat—konsultasikan kebutuhan compliance Anda kepada penyedia yang memahami betul pengukuran mikro. CV. Java Multi Mandiri, sebagai distributor dan supplier alat ukur dan pengujian terkemuka, menyediakan NOVOTEST TS-MCV beserta dukungan teknis dan kalibrasi. Peran mereka mendukung proses pengujian kualitas Anda dengan menyediakan perangkat yang tepat sehingga Anda tidak perlu bergulat dengan data palsu lagi. Hubungi tim teknis CV. Java Multi Mandiri untuk mendiskusikan konfigurasi alat yang sesuai dengan material coating spesifik Anda, dan pastikan setiap piston ring meninggalkan pabrik dengan sertifikat kekerasan yang tidak terbantahkan.

FAQ

Apa itu substrate effect pada pengujian kekerasan coating piston ring?

Substrate effect terjadi ketika indentasi dari penguji kekerasan menembus lapisan coating tipis dan mencapai material dasar (substrat) di bawahnya. Alih-alih mengukur kekerasan lapisan, data yang dihasilkan merupakan kombinasi dari kekerasan coating dan substrat yang lebih lunak, sehingga nilai yang terbaca lebih rendah dari kekerasan sebenarnya. Efek ini sangat umum pada coating piston ring karena ketebalan lapisan yang hanya beberapa mikron.

Berapa beban mikro-Vickers yang aman untuk coating piston ring berketebalan 3 mikron?

Untuk coating dengan ketebalan 3 µm yang memiliki kekerasan tinggi (di atas 2000 HV), beban yang aman adalah HV0.025 atau lebih rendah (HV0.01), bergantung pada prediksi kedalaman indentasi. Aturan 1/10 mengharuskan kedalaman indentasi tidak melebihi 0,3 µm. Melakukan kalkulasi awal dengan rumus h ≈ 0,1428 √(F/HV) atau menggunakan fitur rekomendasi beban pada alat seperti NOVOTEST TS-MCV akan memberikan nilai beban yang tepat.

Apakah NOVOTEST TS-MCV bisa digunakan untuk semua jenis coating, seperti DLC atau CrN?

Ya. NOVOTEST TS-MCV dirancang untuk mengukur kekerasan mikro berbagai material coating fungsional, termasuk DLC, CrN, TiN, dan krom keras. Rentang beban rendah dan sistem optik presisi memungkinkan indentasi pada lapisan sangat keras tanpa risiko menembus substrat selama parameter uji dipilih sesuai ketebalan masing-masing coating.

Bagaimana cara melakukan profil microhardness pada penampang cross-section?

Setelah sampel cross-section siap, posisikan spesimen di bawah mikroskop TS-MCV. Tentukan garis imajiner dari permukaan coating ke arah substrat. Dengan mode profil, atur titik awal dan akhir serta jumlah indentasi di antaranya. Alat akan melakukan indentasi berurutan, mengukur diagonal setiap jejak, dan langsung menghasilkan grafik kekerasan terhadap posisi. Profil ini menunjukkan apakah kekerasan konstan atau menurun mendekati substrat—indikasi adanya substrate effect yang harus diperbaiki dengan beban lebih rendah.

Rekomendasi Vickers Hardness Tester

References

1. ISO 6507-1:2018, Metallic materials — Vickers hardness test — Part 1: Test method. International Organization for Standardization, Geneva, 2018.
2. Berg, G., Friedrich, C., Broszeit, E., & Berger, C. (1996). Microhardness and intrinsic stress development in CrN coatings. Surface and Coatings Technology, 86-87, 184-191.
3. ASM International. (2020). Hardness Testing: Principles and Applications. Materials Park, OH: ASM International.
4. Holmberg, K., & Matthews, A. (2009). Coatings Tribology: Properties, Mechanisms, Techniques and Applications in Surface Engineering. Elsevier, Amsterdam.
5. Novotest. (2024). NOVOTEST TS-MCV Micro-Vickers Hardness Tester Technical Datasheet. Novotest LLC, Ukraine.
