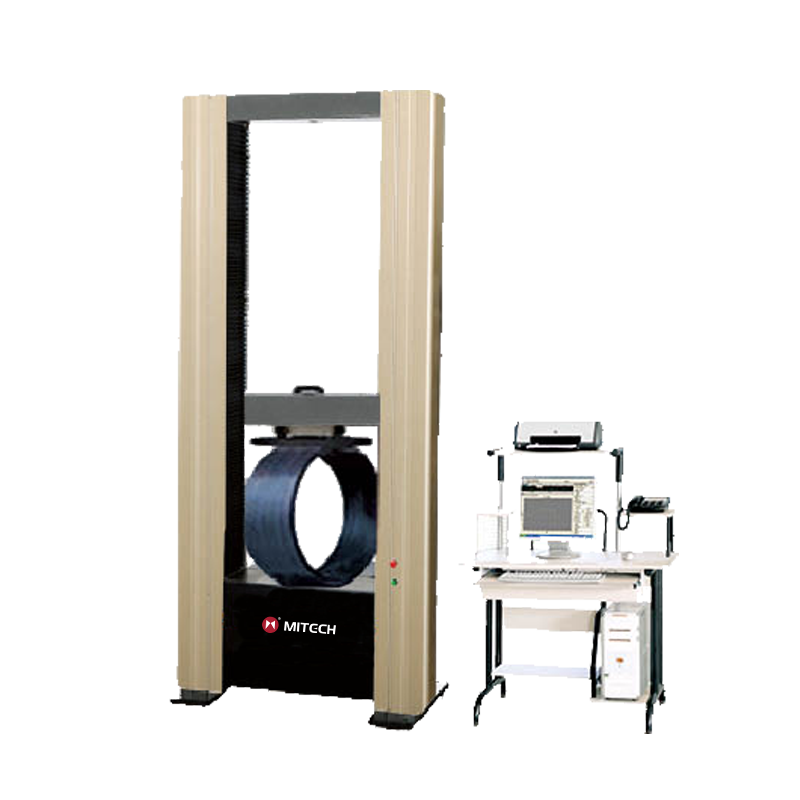

Mitech MDW-H50 Micro Control Series Gate Type Ring Stiffness Testing Machine

Mitech MDW-H50 adalah Mesin Uji Kekakuan Cincin Tipe Gerbang dengan kontrol mikrokomputer 50KN. Dirancang untuk pengujian kekakuan cincin, fleksibilitas, dan tekan datar pipa logam, non-logam, dan komposit dengan akurasi tinggi Level 1. Dilengkapi software dual language (Indonesia/Inggris) untuk operasi yang mudah dan hasil pengujian yang andal untuk sertifikasi mutu.

Kategori : , Label : , , ,

Info penawaran harga dan pemesanan hubungi:

Chat WA
Email
Telepon

Mengenal Mitech MDW-H50 Mesin Uji Kekakuan Cincin Tipe Gerbang: Solusi Akurat untuk Pengujian Material Profesional

  • Ini alat apa? Mitech MDW-H50 adalah mesin uji kekakuan cincin (ring stiffness testing machine) berteknologi tinggi dengan kapasitas 50KN. Alat ini merupakan perangkat pengujian material serba guna yang dirancang khusus untuk menganalisis kekuatan struktural pipa dan material tubular lainnya melalui pengujian tekan, tarik, dan fleksibilitas dengan presisi yang luar biasa.
  • Untuk apa? Mesin ini digunakan untuk melakukan berbagai pengujian material pipa secara komprehensif, termasuk pengujian kekakuan cincin (ring stiffness), fleksibilitas cincin (ring flexibility), tekan datar (flat compression), serta pengujian tarik dan rasio creep. Alat ini menjadi solusi utama untuk memastikan kualitas dan kepatuhan material terhadap standar industri nasional dan internasional.
  • Untuk siapa? Mitech MDW-H50 sangat cocok untuk laboratorium pengujian material, departemen quality control & assurance (QA/QC) di industri manufaktur pipa dan fitting, peneliti di lembaga riset material komposit, serta institusi pendidikan tinggi yang membutuhkan peralatan pengujian material yang akurat dan andal untuk kegiatan penelitian dan pengembangan.

Teknologi Unggulan dan Kelebihan Mitech MDW-H50

  • Struktur Tipe Gerbang (Gate Type) yang Stabil: Desain gate type memberikan stabilitas mekanik yang superior selama pengujian. Struktur ini terdiri dari balok atas, balok bawah, dan panel dasar yang dihubungkan melalui dua ball screw, memastikan rigiditas rangka yang tinggi dan minim getaran untuk hasil pengukuran yang konsisten dan presisi.
  • Sistem Kontrol Mikrokomputer dengan Software Dual Language: Dilengkapi dengan kontroler built-in dan perangkat lunak operasi yang mendukung Bahasa Indonesia dan Inggris. Sistem ini memungkinkan pengaturan parameter uji, pemantauan real-time, dan analisis data secara otomatis dengan antarmuka yang intuitif, memudahkan operator dari berbagai latar belakang.
  • Akurasi Tingkat 1 (Dapat Ditingkatkan ke Level 0.5): Mesin uji ini memiliki tingkat akurasi Level 1 sesuai standar, dengan opsi peningkatan ke Level 0.5 untuk kebutuhan pengujian yang lebih kritis. Kesalahan relatif pada nilai gaya uji lebih baik dari ±1%, didukung oleh sensor regangan tarik-tekan berpresisi tinggi dan sistem pengukuran serta amplifikasi yang canggih.
  • Fleksibilitas Konfigurasi dan Pengukuran: Menawarkan plat tekanan yang dapat dikustomisasi sesuai diameter sampel pipa. Rentang pengukuran gaya mencakup 2%-100% dari gaya uji maksimum (50KN), dengan kemampuan switching otomatis berdasarkan beban untuk memastikan akurasi data pengukuran di seluruh rentang.
  • Drive System Berteknologi Tinggi: Menggunakan motor servo AC all-digital yang digerakkan melalui synchronous toothed belt yang bebas noise dan ball screw presisi tinggi. Kombinasi ini menjamin pergerakan balok yang halus, bebas backlash (celah), efisiensi transmisi tinggi, dan keandalan operasional yang maksimal.
  • Otomatisasi dan Kemudahan Pengoperasian: Proses pengujian sangat terotomatisasi. Sistem dapat secara otomatis menentukan data uji seperti kekakuan cincin dan kepatuhan, menampilkan kurva uji secara real-time, serta menyimpan data dan kurva secara otomatis untuk analisis dan pelaporan di kemudian hari. Fitur batch testing memungkinkan pengujian sampel dengan parameter sama hanya dengan satu set pengaturan.
  • Fungsi Keamanan dan Perlindungan Lengkap: Dilengkapi dengan limit protection dan overload protection. Sistem akan otomatis shutdown ketika mencapai batas, mencegah tabrakan balok tengah yang dapat menyebabkan kelebihan beban atau bahkan kerusakan sensor, sehingga melindungi investasi dan memastikan keamanan operator.

Aplikasi Penggunaan Mitech MDW-H50 di Berbagai Industri

  • Industri Pipa Plastik (HDPE, PVC, PP, dll.): Menjadi alat utama untuk quality control dalam memastikan kekakuan cincin (ring stiffness) pipa sesuai standar SNI, ISO, atau ASTM. Pengujian ini krusial untuk menentukan kemampuan pipa menahan beban tanah pada aplikasi underground piping dan mencegah kegagalan struktural.
  • Industri Pipa Komposit dan FRP: Digunakan dalam penelitian dan pengembangan serta quality assurance untuk menguji performa tekan dan fleksibilitas pipa komposit. Data dari mesin ini membantu insinyur material mengoptimalkan formulasi resin dan lapisan penguat untuk aplikasi spesifik seperti pipa kimia atau offshore.
  • Laboratorium Pengujian Material dan Sertifikasi: Sebagai perangkat standar untuk melakukan pengujian material pipa secara komprehensif. Hasil uji yang akurat dan terdokumentasi dengan baik dari MDW-H50 mendukung proses sertifikasi produk, audit mutu, dan verifikasi klaim spesifikasi teknis dari supplier.
  • Industri Konstruksi dan Infrastruktur: Memastikan kualitas material pipa yang digunakan dalam proyek air minum, drainase, dan jaringan utilitas lainnya. Pengujian kekakuan dan fleksibilitas membantu memprediksi umur pakai dan ketahanan pipa terhadap berbagai kondisi lingkungan dan beban operasional.
  • Lembaga Penelitian dan Pengembangan (R&D): Digunakan oleh peneliti untuk menganalisis karakteristik mekanik material tubular baru, mempelajari perilaku material under load, dan mengembangkan produk pipa generasi berikutnya dengan performa yang lebih unggul.
  • Industri Otomotif dan Penerbangan: Untuk menguji komponen tubular yang digunakan dalam sistem saluran (ducting), rangka, atau bagian struktural lainnya. Pengujian tarik dan tekan memberikan wawasan tentang integritas material komponen tersebut.
  • Quality Control di Pabrik Manufaktur Pipa: Ditempatkan di line production untuk sampling inspection secara berkala. Hal ini memungkinkan deteksi dini penyimpangan proses produksi yang dapat mempengaruhi kekuatan produk akhir, sehingga menjaga konsistensi kualitas.
  • Pendidikan Tinggi Teknik (Material, Sipil, Mesin): Sebagai alat peraga dan praktikum yang memungkinkan mahasiswa memahami konsep pengujian material, analisis kurva stress-strain, dan prinsip standarisasi pengujian secara langsung, mempersiapkan mereka untuk dunia industri yang sesungguhnya.

Harga Mitech MDW-H50 & Konsultasi Pembelian Resmi

Mitech MDW-H50 Mesin Uji Kekakuan Cincin Tipe Gerbang merupakan investasi strategis untuk menjamin kualitas produk dan efisiensi proses pengujian di perusahaan Anda. Harga yang ditawarkan sangat kompetitif dan mencerminkan nilai teknologi tinggi, keandalan, serta akurasi yang Anda dapatkan. Sebagai distributor resmi dan partner terpercaya di Indonesia, kami di CV Java Multi Mandiri tidak hanya menjual produk, tetapi juga menyediakan solusi lengkap termasuk konsultasi teknis, pelatihan operator, dan dukungan purna jual. Untuk mendapatkan penawaran harga resmi yang disesuaikan dengan kebutuhan spesifik Anda, serta informasi detail mengenai spesifikasi teknis dan ketersediaan stok, jangan ragu untuk menghubungi tim ahli kami melalui halaman contact us di website kami atau langsung via telepon di +6285-1596-91822. Kami siap membantu Anda menemukan konfigurasi yang paling optimal.

Instrument Features

  • Widely used in metal and non-metallic processing industry, quality inspection department quality inspection, scientific research and other fields of institutions such as flat pipe compression, ring stiffness, ring flexibility, pipe stretching, pipe creep ratio test;
  • The speed of the beam during the test can be pre-set by the program, user-friendly;
  • Upper and lower beams and the bottom panel through the two ball screw frame structure to ensure that the frame structure rigid;
  • All-digital AC servo motor through the no noise synchronous toothed belt, high precision seamless ball screw drive to ensure its smooth load, no gap, high transmission efficiency;
  • 5000-line optoelectronic encoder, the relative high accuracy of displacement;
  • High precision and high stability of the tire tension and compression strain sensor, coupled with high-precision measurement and amplification system to ensure that the test force of high precision;
  • Built-in controller to ensure that the test machine can be specimen deformation, test force and displacement of the closed-loop control;
  • With a limit protection function, arrived at the limit after the automatic shutdown, to prevent the collision in the middle of the beam caused by overload or even damage to the sensor;
  • Auxiliaries are customized to meet the needs of various materials.
  • Automatically according to the size of the load can be switched to the appropriate range to ensure the accuracy of measurement data;
  • Zero adjustment, calibration, save, etc. without any analog adjustment link, the control circuit is highly integrated;
  • Sample process is highly automated, the system can automatically determine the ring stiffness, ring compliance and other test data, and display real-time test curve;
  • Test end, test data and test curve automatically saved for later retrieval analysis;
  • Can be batch test, the same parameters of the sample only a test set;
  • Use the brand computer, Chinese and English Windows operating platform, menu prompts, mouse operation, with fast running, clear interface, simple operation and so on, to meet the needs of different materials test;
  • Consistent with GB, ISO, ASTM, DIN and other relevant domestic and foreign standards.

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.
General
Structural form Gate type
Maximum testing force (KN) 50
Testing machine grade Level 1 (Level 0.5)
Operation mode Microcomputer control (Chinese and English software operation)
Pressure plate size Custom according to diameter
Performance
Force measuring range 2%-100% of the maximum testing force
Relative error on indicated values of testing force Better than ±1% of the indicated value
Displacement measurement Resolution 0.01mm
Deformation accuracy Better than ± 1%
Speed governing range 0.01-500mm/min
Dimensions
Testing space 1200mm (can be customized according to customer needs)
Compressed space 1200mm (can be customized according to customer needs)
Mechanical
Testing space adjusting mechanism Stepper motor / servo motor, low noise timing belt drive
Safety
Protection function Overload protection, limit protection
Electrical
Power supply 220V
Accessories
Clamp form Suitable clamps will be configured according to the customer requirements. Special clamps can be cus
Dimensions
Dimensions（mm） 700*580*1850
Total Weight Approximately 650kg

Apa masalah umum di industri pipa yang dipecahkan oleh Mitech MDW-H50?

Masalah umumnya adalah ketidakpastian mengenai kekuatan struktural pipa, terutama kekakuan cincinnya, yang dapat menyebabkan kegagalan di lapangan seperti pipa melengkung atau retak di bawah beban tanah. Metode pengujian manual atau semi-otomatis seringkali lambat, tidak konsisten, dan hasilnya sulit dilacak. MDW-H50 menjadi solusi praktis dengan melakukan pengujian yang terstandarisasi, otomatis, dan akurat, memberikan data kuantitatif yang dapat diandalkan untuk memprediksi performa pipa secara nyata dan memastikan kepatuhan terhadap standar.

Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime di laboratorium pengujian?

Sebelumnya, pengujian mungkin melibatkan banyak langkah manual, perhitungan offline, dan risiko human error yang mengharuskan pengulangan. MDW-H50 mengotomatisasi seluruh alur kerja: dari pengaturan kecepatan balok yang dapat diprogram, pengujian, hingga analisis hasil. Sistem secara otomatis menghitung kekakuan cincin, menyimpan data dan kurva, serta mendukung batch testing. Ini mengubah proses yang memakan waktu berjam-jam menjadi hitungan menit, mengurangi downtime antar pengujian, dan membebaskan staf teknis untuk tugas analitis lainnya, sehingga secara signifikan meningkatkan throughput laboratorium.

Bagaimana Mitech MDW-H50 meningkatkan akurasi pengukuran dan konsistensi data dibandingkan metode lama?

Metode lama mungkin bergantung pada alat ukur mekanis yang rentan terhadap parallax error, pembacaan manual yang tidak konsisten, atau sistem elektronik analog yang memerlukan kalibrasi ulang yang sering. MDW-H50 mengatasi ini dengan sensor regangan berpresisi tinggi, encoder optik 5000-line untuk pengukuran perpindahan yang resolutif, dan kontroler digital built-in yang melakukan closed-loop control pada gaya, deformasi, dan perpindahan. Semua pengaturan seperti zero adjustment dan kalibrasi dilakukan secara digital tanpa komponen analog, meminimalkan drift dan memastikan konsistensi pengukuran dari waktu ke waktu dan antar operator yang berbeda.

Risiko mutu, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Penggunaan pipa dengan kekakuan yang tidak memadai berisiko menyebabkan kegagalan infrastruktur, kebocoran, dan bahaya keselamatan publik. Dari sisi kepatuhan, ketidakmampuan menyediakan data uji yang akurat dan terdokumentasi dapat menghambat proses sertifikasi (SNI, ISO) dan berpotensi menyebabkan penolakan produk atau sanksi hukum. MDW-H50 mengurangi risiko ini dengan memberikan hasil uji yang presisi dan dapat diverifikasi, mendukung proses quality assurance yang terkendali, serta menghasilkan laporan yang dapat dilacak (traceable) untuk memenuhi persyaratan audit dan regulasi, sehingga melindungi reputasi dan legalitas perusahaan.

Bagaimana seharusnya perusahaan mengimplementasikan produk ini sebagai solusi dalam alur kerja yang ada?

Implementasi yang sukses dimulai dengan konsultasi teknis untuk memastikan konfigurasi mesin (seperti ukuran plat tekanan) sesuai dengan sampel yang paling sering diuji. Selanjutnya, penting untuk menunjuk operator utama dan mengikutsertakan mereka dalam pelatihan operasi dan perawatan dasar yang kami sediakan. Mesin harus ditempatkan di lingkungan yang memenuhi kondisi kerja (suhu, kelembaban, dasar yang rata). Integrasikan jadwal pengujian sampling ke dalam proses quality control yang ada, dan gunakan fitur penyimpanan data mesin untuk membangun database historis kualitas produk. Tim support kami siap membantu dalam setiap tahap, dari instalasi hingga troubleshooting, memastikan solusi ini memberikan nilai maksimal.
