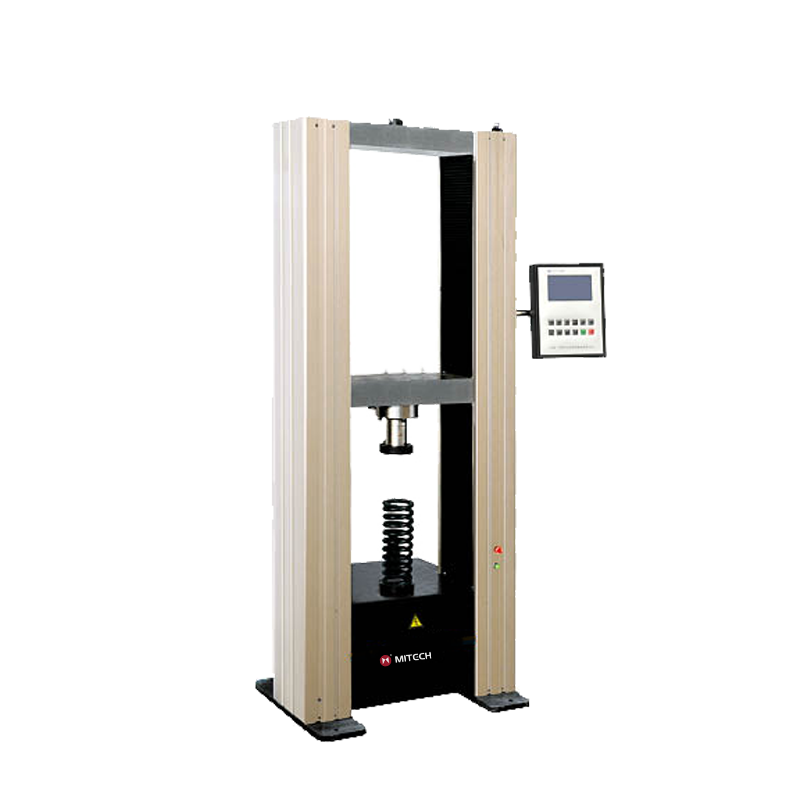

Mengenal Mesin Uji Tarik Tekan Gantry Landing Mitech MDW-TD 10000S: Solusi Pengujian Material yang Presisi dan Andal

Ini alat apa? Mesin Uji Tarik Tekan Gantry Landing Mitech MDW-TD 10000S adalah peralatan uji material digital berkapasitas tinggi yang dirancang khusus untuk melakukan pengujian tarik (tension) dan tekan (compression) pada berbagai jenis material, terutama pegas (spring) dan komponen logam. Alat ini merupakan bagian dari seri Digital Display Mitech yang terkenal dengan keakuratannya.
Untuk apa? Alat ini digunakan untuk mengukur karakteristik mekanis material, kekuatan tekan, elongasi, dan modulus elastisitas. Pengujian ini sangat krusial untuk menjamin kualitas material sebelum digunakan dalam proses produksi, memastikan kesesuaian dengan standar, serta untuk keperluan penelitian dan pengembangan material baru.
Untuk siapa? Mesin uji ini ideal bagi profesional di industri manufaktur logam, industri otomotif dan komponen, laboratorium pengujian material (QA/QC), perguruan tinggi, dan pusat penelitian yang membutuhkan alat ukur dengan akurasi tinggi dan konsistensi data yang terjamin untuk mendukung proses quality control dan inovasi produk.

Teknologi dan Keunggulan Utama Mesin Uji Mitech MDW-TD 10000S

Akurasi Tingkat Level 1: Mesin ini memiliki klasifikasi akurasi Level 1 sesuai standar internasional, dengan kesalahan relatif pengukuran gaya lebih baik dari ±1% (bahkan dapat mencapai ±0.5% untuk pilihan khusus). Ini menjamin hasil pengujian yang sangat presisi dan dapat dipercaya untuk keputusan kritis.
Desain Gantry Landing yang Stabil: Konstruksi gantry (portal) memberikan stabilitas struktural yang luar biasa. Desain ini meminimalkan getaran dan defleksi selama pengujian, sehingga meningkatkan konsistensi hasil dan mengurangi noise pada data, terutama untuk pengujian dengan gaya tinggi hingga 10000N.
Sistem Digital Display dan Kontrol Terintegrasi: Dilengkapi dengan tampilan digital LCD yang jelas untuk pembacaan hasil secara real-time. Sistem pengukuran dan kontrol instrument yang terintegrasi memungkinkan pengaturan parameter uji, pengambilan data, dan analisis dilakukan dengan mudah melalui antarmuka yang user-friendly.
Rentang Pengukuran yang Luas dan Resolusi Tinggi: Memiliki rentang pengukuran gaya yang fleksibel dari 10% hingga 100% dari kapasitas maksimal 10000N, dengan resolusi pengukuran gaya sebesar 1N. Hal ini memungkinkan alat untuk secara otomatis beralih ke rentang yang sesuai, memastikan akurasi pengukuran yang optimal di berbagai level beban.
Sistem Penggerak dan Sensor Presisi: Menggunakan motor servo AC dan transmisi ball screw yang halus untuk pergerakan crosshead yang terkontrol dan bebas backlash. Dipasangkan dengan sensor strain gauge tarik-tekan berpresisi tinggi dan encoder optik 5000-line, sistem ini menjamin akurasi baik pada pengukuran gaya maupun perpindahan (displacement resolution 0.01mm).
Fitur Keamanan dan Perlindungan Lengkap: Dilengkapi dengan sistem proteksi overload (kelebihan beban) dan limit protection (pembatas jarak). Sistem akan secara otomatis menghentikan pengujian jika melebihi batas yang ditentukan, melindungi sensor, sampel uji, dan operator dari kerusakan.
Kompatibel dengan Standar Internasional: Mesin uji ini konsisten dan memenuhi berbagai standar pengujian material terkemuka ISO, ASTM, dan DIN, sehingga cocok untuk perusahaan yang berorientasi ekspor atau membutuhkan sertifikasi internasional.

Aplikasi Penggunaan di Berbagai Industri dan Sektor

Industri Manufaktur Logam dan Spring: Untuk pengujian kekuatan tarik dan tekan pada pegas coil, pegas daun, serta komponen logam bentuk lainnya. Memastikan pegas memiliki karakteristik gaya dan defleksi yang sesuai dengan spesifikasi desain sebelum dipasang pada produk akhir.
Industri Otomotif & Komponen: Digunakan dalam quality control komponen otomotif kritis per pegas kopling, seal karet-logam, dan komponen sambungan. Pengujian membantu mencegah kegagalan dini dan menjamin keamanan serta kinerja kendaraan.
Laboratorium Pengujian Material (QA/QC): Sebagai alat utama untuk melakukan verifikasi dan validasi material masuk (incoming inspection), pengujian rutin produk jadi, serta investigasi kegagalan material. Data yang akurat mendukung keputusan penerimaan atau penolakan material.
Industri Kabel dan Konduktor: Dapat digunakan untuk menguji kekuatan tarik pada kabel logam, serat optik, atau konduktor sebelum instalasi, memastikan mereka mampu menahan tegangan mekanis selama pemasangan dan operasi.
Perguruan Tinggi dan Pusat Penelitian: Untuk keperluan akademik dan penelitian karakteristik material baru, komposit, atau material polimer. Alat ini membantu mahasiswa dan peneliti memahami perilaku material secara kuantitatif.
Industri Elektronika dan Low-Voltage Electrical: Menguji komponen pegas kecil pada connector, switch, dan relay untuk memastikan daya tahan dan kekuatan kontak yang konsisten selama siklus hidup produk.
Industri Penerbangan dan Dirgantara: Meskipun membutuhkan standar yang lebih ketat, mesin uji ini dapat digunakan untuk pengujian material pendahuluan atau komponen non-kritis yang memerlukan verifikasi kekuatan mekanis dasar.
Kontraktor dan Fabrikasi Struktural: Untuk menguji sampel las, baut, atau material konstruksi guna memastikan kekuatannya memenuhi persyaratan teknis proyek.

Harga & Konsultasi Pembelian Mesin Uji Resmi dari Distributor Terpercaya

Sebagai distributor resmi alat ukur dan uji terkemuka di Indonesia, CV Java Multi Mandiri menyediakan Mesin Uji Tarik Tekan Mitech MDW-TD 10000S dengan jaminan keaslian produk, sertifikasi kalibrasi, dan dukungan teknis purna jual yang lengkap. Kami memahami bahwa investasi dalam alat uji yang presisi adalah keputusan strategis untuk meningkatkan kualitas dan efisiensi produksi Anda. Oleh karena itu, kami tidak hanya menjual produk, tetapi juga memberikan solusi lengkap. Tim ahli kami siap membantu Anda menganalisis kebutuhan spesifik, memberikan demo produk, serta panduan implementasi untuk memastikan alat ini memberikan nilai optimal di line produksi atau laboratorium Anda. Untuk mendapatkan penawaran harga yang kompetitif, spesifikasi detail, dan konsultasi teknis tanpa biaya, segera hubungi tim marketing kami melalui telepon di +6285-1596-91822 atau kunjungi halaman contact us di website kami.

Instrument Features

Widely used in spring manufacturing, low-voltage electrical appliances, power machinery, institutions of higher learning and scientific research institutes and other fields;
Modeling novel, strong structure, high reliability, simple operation, high precision measurement;
The speed of the beam during the test can be pre-set by the program or seeting by manual;
Built-in controller to ensure that the test machine can be specimen deformation, test force and displacement of the closed loop control;
All-digital AC servo motor through the no noise synchronous toothed belt, high precision seamless ball screw drive to ensure its smooth load, no gap, high transmission efficiency;
5000-line optoelectronic encoder, the relative high accuracy of displacement;
High precision and high stability of the tire tension and compression strain sensor, coupled with high-precision measurement and amplification system to ensure that the test force of high precision;
With a limit protection function, arrived at the limit after the automatic shutdown, to prevent the collision in the middle of the beam caused by overload or even damage to the sensor;
With overload protection function, when the load exceeds the maximum value of 3-5% of the file, the test machine automatically shut down;
Automatically according to the size of the load can be switched to the appropriate range to ensure the accuracy of measurement data;
Zero adjustment, calibration, storage, etc. without any analog adjustment link, the control circuit is highly integrated;
Test end, test data and test curve automatically saved for later retrieval analysis;
Use of LCD display, menu-type user interface, simple and intuitive, convenient and quick;
Consitent with GB, ISO, ASTM, DIN and other relevant domestic and foreign standards.

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

General
Structural form	Gantry Landing Type
Maximum testing force	10000N
Testing machine grade	Level 1
Operation mode	Measuring and controlling instrument
Force Measurement
Force measuring range	10%-100% of the maximum testing force
Relative error on indicated values of testing force	Better than ±1%of the indicated value（or±0.5％for special choice）
Deformation Measurement
Error on deformation display	≤±（50±0.5L）
Resolution
Test force resolution	1N
Displacement resolution	0.01mm
Speed
Speed governing range	0.01-500mm/min
Dimensions
Stretch effective space	600mm
Compression effective space	600mm
Safety
Protection function	Overload protection, limit protection.
Electrical
Power supply	220V
Physical
Dimension	7005801720mm
Total Weight	Approximately 450kg

Apa masalah umum di industri manufaktur pegas yang diatasi oleh mesin uji ini?

Masalah umumnya adalah ketidaksesuaian karakteristik pegas (seperti kekuatan dan defleksi) dengan spesifikasi desain, yang menyebabkan produk cacat, kegagalan assembly, atau komplain dari pelanggan akhir. Mesin uji Mitech MDW-TD 10000S menjadi solusi dengan menyediakan data pengujian tarik/tekan yang akurat dan terukur. Sebelum pegas dipasang, dapat diuji untuk memverifikasi apakah gaya yang dihasilkan pada panjang tertentu sudah tepat. Ini mencegah pegas yang terlalu kaku atau terlalu lemah masuk ke line produksi, sehingga mengurangi waste, rework, dan meningkatkan kepuasan pelanggan.

Bagaimana mesin ini meningkatkan efisiensi proses quality control dibanding metode manual?

Sebelumnya, pengujian pegas seringkali bersifat subjektif atau menggunakan alat sederhana dengan pembacaan analog yang rentan salah baca dan pencatatan manual yang memakan waktu. Dengan Mitech MDW-TD 10000S, proses menjadi otomatis dan terdigitalisasi. Operator cukup memasang sampel, mengatur parameter di digital display, dan mesin akan menjalankan pengujian serta mencatat data secara otomatis. Hasil dapat langsung dilihat, disimpan, dan dicetak. Ini mengurangi downtime akibat proses pencatatan, meminimalkan human error, dan mempercepat siklus inspeksi material masuk (incoming inspection), sehingga material dapat lebih cepat dirilis untuk produksi.

Bagaimana keakuratan dan konsistensi data mesin ini dibanding alat uji konvensional?

Alat uji konvensional atau yang sudah tua sering mengalami drift kalibrasi, sensitif terhadap getaran lingkungan, dan memiliki resolusi terbatas. Hal ini menyebabkan pembacaan yang tidak konsisten antar operator atau antar waktu, sehingga memerlukan re-check yang berulang. Mitech MDW-TD 10000S mengatasi ini dengan sensor strain gauge berpresisi tinggi, sistem kontrol digital tertutup (closed-loop control), dan konstruksi gantry yang rigid. Kalibrasi dilakukan secara digital dan stabil. Hasilnya, pengulangan (repeatability) dan reproduksibilitas (reproducibility) pengujian menjadi sangat baik. Data dari hari ini akan konsisten dengan data bulan depan setelah kalibrasi, memberikan landasan yang kuat untuk pengambilan keputusan QA/QC.

Risiko kepatuhan (compliance) apa yang bisa dikurangi dengan menggunakan alat ini?

Banyak industri, terutama otomotif dan dirgantara, diwajibkan mematuhi standar kualitas ketat seperti IATF 16949 atau AS9100, yang mensyaratkan pengujian material yang terdokumentasi dan terkalibrasi. Menggunakan alat uji yang tidak terkalibrasi atau tidak akurat berisiko menghasilkan produk yang gagal dalam audit sertifikasi atau, lebih buruk lagi, gagal di lapangan sehingga menimbulkan liability hukum. Mesin uji Mitech yang memiliki akurasi Level 1 dan disertai sertifikat kalibrasi yang traceable ke standar nasional/internasional membantu perusahaan memenuhi persyaratan tersebut. Ini mengurangi risiko ketidakpatuhan, memudahkan proses audit, dan membangun kepercayaan dengan klien yang meminta bukti pengujian material.

Bagaimana implementasi mesin ini dalam workflow produksi yang sudah ada?

Implementasi dapat dilakukan secara bertahap. Pertama, mesin ditempatkan di area QC atau laboratorium internal. Tim dari CV Java Multi Mandiri dapat memberikan pelatihan operasi dan perawatan dasar kepada operator atau teknisi yang ditunjuk. Mesin ini kemudian dapat diintegrasikan ke dalam prosedur inspeksi material masuk (Incoming Quality Control/IQC) atau pengujian sampel produk jadi (Final Quality Control/FQC). Untuk workflow yang lebih maju, data hasil uji dapat didokumentasikan secara digital untuk dianalisis trend-nya. Kami juga mendukung dalam penyusunan prosedur pengujian standar (SOP) yang sesuai dengan kebutuhan spesifik produk Anda, memastikan alat ini tidak hanya berfungsi, tetapi juga memberikan nilai tambah maksimal pada proses bisnis Anda.
