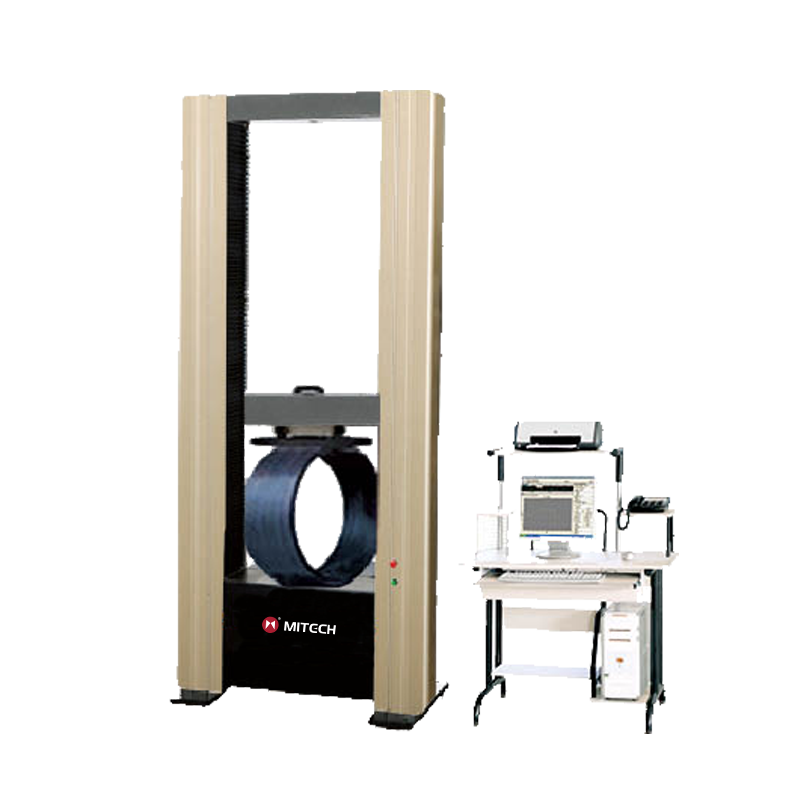

Mitech MDW-H100 Micro Control Series Gate Type Ring Stiffness Testing Machine

Mitech MDW-H100 adalah Mesin Uji Kekakuan Cincin Tipe Gerbang dengan kontrol mikrokomputer 100KN. Dirancang untuk pengujian kekakuan cincin (ring stiffness), fleksibilitas, dan tekan datar pipa plastik (HDPE, PVC, PPR) dengan akurasi tinggi Level 1. Alat ini menawarkan operasi mudah dengan perangkat lunak bilingual, plat tekanan yang dapat dikustomisasi, dan struktur gate type yang stabil untuk hasil pengujian yang terpercaya di industri, laboratorium QA/QC, dan penelitian material.

Kategori : , Label : , , , , ,

Info penawaran harga dan pemesanan hubungi:

Chat WA
Email
Telepon

Mengenal Mitech MDW-H100 Mesin Uji Kekakuan Cincin Tipe Gerbang: Solusi Akurat untuk Pengujian Material Pipa

  • Ini alat apa? Mitech MDW-H100 adalah mesin uji universal elektronik berkapasitas 100 Kilonewton (KN) yang dirancang khusus untuk mengukur kekakuan cincin (ring stiffness), fleksibilitas cincin (ring flexibility), dan performa tekan datar pada berbagai jenis pipa dan tabung. Dengan struktur tipe gerbang (Gate Type) yang kokoh dan sistem kontrol mikrokomputer terintegrasi, alat ini menjamin stabilitas dan akurasi pengukuran yang tinggi dalam setiap pengujian.
  • Untuk apa? Alat ini digunakan untuk melakukan pengujian sifat mekanik material pipa sesuai dengan standar internasional seperti GB, ISO, ASTM, dan DIN. Fungsinya mencakup pengujian kekakuan pipa plastik (seperti HDPE, PVC, PPR), uji tekan pipa, serta dapat dikonfigurasi untuk uji tarik dan lentur dengan penambahan aksesori tertentu. Tujuannya adalah untuk memastikan kualitas, keamanan, dan kepatuhan produk pipa terhadap spesifikasi teknis sebelum digunakan dalam aplikasi konstruksi atau industri.
  • Untuk siapa? Mitech MDW-H100 sangat cocok untuk laboratorium pengendalian mutu (QA/QC) di pabrik pembuatan pipa dan fitting, departemen penelitian dan pengembangan (R&D) material baru, lembaga pengujian material independen, serta laboratorium pendidikan dan penelitian di universitas yang membutuhkan alat dengan presisi tinggi dan operasi yang dapat diandalkan untuk riset sifat mekanik material.

Teknologi dan Kelebihan Mitech MDW-H100 Mesin Uji Kekakuan Cincin

  • Struktur Gate Type & Sistem Penggerak Presisi: Menggunakan rangka tipe gerbang yang sangat stabil, didukung oleh dua ball screw dan motor servo AC all-digital. Sistem ini dihubungkan melalui timing belt yang senyap, memastikan pergerakan beam yang halus, bebas backlash, dan efisiensi transmisi tinggi untuk pengujian yang konsisten.
  • Kontrol Mikrokomputer & Perangkat Lunak Bilingual: Dilengkapi dengan built-in controller dan perangkat lunak yang dapat dioperasikan dalam bahasa Indonesia/Inggris. Antarmuka berbasis Windows yang user-friendly memungkinkan pengaturan parameter uji, pemantauan kurva real-time, dan penyimpanan data secara otomatis, sehingga mengurangi hambatan bahasa dan memudahkan operasi.
  • Akurasi Pengukuran Tingkat 1 (Option 0.5): Mesin uji ini memiliki tingkat akurasi Level 1 sesuai standar, dengan opsi peningkatan ke Level 0.5 untuk kebutuhan yang lebih ketat. Dilengkapi sensor strain gauge tarik-tekan berpresisi tinggi dan sistem penguatan sinyal yang canggih, menjamin akurasi pengukuran gaya dengan kesalahan relatif lebih baik dari ±1%.
  • Fleksibilitas dan Kustomisasi Tinggi: Ukuran plat tekanan (pressure plate) dapat disesuaikan (custom) berdasarkan diameter sampel pipa yang diuji. Rentang pengukuran gaya yang luas (2%-100% dari kapasitas maksimal 100KN) dan ruang uji yang dapat disesuaikan hingga 1200mm memungkinkan alat ini menangani beragam ukuran dan jenis sampel.
  • Otomatisasi dan Fitur Keamanan Lengkap: Proses pengujian hampir sepenuhnya otomatis. Sistem dapat secara otomatis menghitung nilai kekakuan cincin dan fleksibilitas, menampilkan kurva, serta menyimpan data. Dilindungi oleh fitur limit protection dan overload protection untuk mencegah kerusakan pada sensor dan mesin.
  • Kompatibilitas Standar Global: Dirancang untuk memenuhi dan kompatibel dengan berbagai standar pengujian material baik nasional maupun internasional, memastikan hasil uji dapat diterima dan diakui secara luas untuk kepentingan sertifikasi dan ekspor.

Aplikasi Penggunaan Mitech MDW-H100 di Berbagai Industri

  • Industri Pipa Plastik (HDPE, PVC, PPR): Menjadi tulang punggung quality control dengan menguji ring stiffness dan ring flexibility pipa untuk memastikan daya tahan terhadap beban tanah dan tekanan internal sesuai standar SNI dan ISO, mengurangi risiko kegagalan instalasi.
  • Laboratorium Pengujian Material dan Sertifikasi (QA/QC): Digunakan untuk melakukan pengujian rutin dan audit kualitas material konstruksi, memberikan data akurat yang mendukung sertifikasi produk dan kepatuhan terhadap regulasi, meningkatkan kredibilitas lembaga.
  • Pusat Riset dan Pengembangan Material (R&D): Membantu peneliti dalam mengembangkan formulasi material pipa baru (komposit, plastik daur ulang) dengan mengukur performa mekaniknya secara presisi, mempercepat proses inovasi.
  • Industri Otomotif dan Penerbangan: Dapat digunakan untuk menguji komponen berbentuk tabung atau pipa (seperti saluran fluida) yang memerlukan jaminan kekakuan dan kekuatan tertentu, mendukung proses validasi desain.
  • Sektor Konstruksi dan Infrastruktur: Memastikan kualitas material pipa yang akan digunakan dalam proyek air minum, drainase, atau jaringan gas, sehingga mengurangi risiko kerusakan dini dan biaya perawatan.
  • Perguruan Tinggi dan Lembaga Pendidikan: Sebagai alat peraga dan penelitian di jurusan teknik mesin, teknik material, atau teknik sipil untuk mengajarkan prinsip pengujian material dan sifat mekanik pipa kepada mahasiswa.
  • Industri Kemasan dan Tabung: Menguji kekuatan tekan dan kekakuan dari tabung-tabung kemasan khusus (misalnya untuk produk kosmetik atau industri) yang memerlukan sifat mekanik tertentu.

Harga Mitech MDW-H100 & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri memahami bahwa investasi dalam peralatan presisi seperti Mitech MDW-H100 memerlukan pertimbangan yang matang. Kami menawarkan penawaran harga yang kompetitif yang disesuaikan dengan kebutuhan spesifik Anda, dilengkapi dengan garansi resmi, dukungan teknis, dan layanan purna jual yang andal. Untuk mendapatkan penawaran harga yang detail, konsultasi teknis mengenai spesifikasi, atau informasi mengenai ketersediaan stok, jangan ragu untuk menghubungi tim spesialis kami segera. Anda dapat melakukan konsultasi langsung melalui telepon di +6285-1596-91822 atau dengan mengirimkan pertanyaan Anda melalui halaman contact us di website kami. Kami berkomitmen untuk menjadikan alat uji dan ukur lebih mudah, pasti, dan terpercaya untuk operasional Anda.

Instrument Features

  • Widely used in metal and non-metallic processing industry, quality inspection department quality inspection, scientific research and other fields of institutions such as flat pipe compression, ring stiffness, ring flexibility, pipe stretching, pipe creep ratio test;
  • The speed of the beam during the test can be pre-set by the program, user-friendly;
  • Upper and lower beams and the bottom panel through the two ball screw frame structure to ensure that the frame structure rigid;
  • All-digital AC servo motor through the no noise synchronous toothed belt, high precision seamless ball screw drive to ensure its smooth load, no gap, high transmission efficiency;
  • 5000-line optoelectronic encoder, the relative high accuracy of displacement;
  • High precision and high stability of the tire tension and compression strain sensor, coupled with high-precision measurement and amplification system to ensure that the test force of high precision;
  • Built-in controller to ensure that the test machine can be specimen deformation, test force and displacement of the closed-loop control;
  • With a limit protection function, arrived at the limit after the automatic shutdown, to prevent the collision in the middle of the beam caused by overload or even damage to the sensor;
  • Auxiliaries are customized to meet the needs of various materials.
  • Automatically according to the size of the load can be switched to the appropriate range to ensure the accuracy of measurement data;
  • Zero adjustment, calibration, save, etc. without any analog adjustment link, the control circuit is highly integrated;
  • Sample process is highly automated, the system can automatically determine the ring stiffness, ring compliance and other test data, and display real-time test curve;
  • Test end, test data and test curve automatically saved for later retrieval analysis;
  • Can be batch test, the same parameters of the sample only a test set;
  • Use the brand computer, Chinese and English Windows operating platform, menu prompts, mouse operation, with fast running, clear interface, simple operation and so on, to meet the needs of different materials test;
  • Consistent with GB, ISO, ASTM, DIN and other relevant domestic and foreign standards.

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.
General
Structural form Gate type
Capacity
Maximum testing force (KN) 100
Accuracy
Testing machine grade Level 1 (Level 0.5)
Control
Operation mode Microcomputer control (Chinese and English software operation)
Fixtures
Pressure plate size Custom according to diameter
Capacity
Force measuring range 2%-100% of the maximum testing force
Accuracy
Relative error on indicated values of testing force Better than ±1% of the indicated value
Measurement
Displacement measurement Resolution 0.01mm
Accuracy
Deformation accuracy Better than ± 1%
Control
Speed governing range 0.01-500mm/min
Dimensions
Testing space 1200mm (can be customized according to customer needs)
Compressed space 1200mm (can be customized according to customer needs)
Mechanical
Testing space adjusting mechanism Stepper motor / servo motor, low noise timing belt drive
Safety
Protection function Overload protection, limit protection
Electrical
Power supply 220V
Fixtures
Clamp form Suitable clamps will be configured according to the customer requirements. Special clamps can be cus
Dimensions
Dimensions（mm） 700*580*1850
Total Weight Approximately 850kg

Apa masalah umum di industri pipa plastik yang diatasi oleh Mitech MDW-H100?

Masalah umumnya adalah ketidakpastian mengenai daya taku pipa terhadap beban eksternal (seperti tekanan tanah) setelah pemasangan. Pipa dengan kekakuan cincin (ring stiffness) yang tidak memadai dapat mengalami deformasi atau collapse, menyebabkan kegagalan sistem dan biaya perbaikan yang besar. MDW-H100 menjadi solusi dengan memberikan pengukuran kuantitatif dan akurat terhadap kekakuan tersebut sebelum pipa didistribusikan, sehingga hanya produk yang lulus spesifikasi yang sampai ke lapangan.

Bagaimana produk ini meningkatkan efisiensi proses di laboratorium QA/QC?

Sebelumnya, pengujian mungkin bergantung pada metode manual atau alat semi-otomatis yang memakan waktu dalam setup, pengambilan data, dan perhitungan. MDW-H100 mengotomatisasi seluruh alur kerja: dari pengaturan kecepatan beam yang terprogram, pengambilan data real-time, hingga perhitungan akhir parameter seperti ring stiffness yang dilakukan secara otomatis oleh software. Ini mengurangi waktu pengujian per sampel, meminimalkan human error dalam kalkulasi, dan memungkinkan batch testing untuk sampel dengan parameter sama, sehingga meningkatkan throughput laboratorium secara signifikan.

Bagaimana MDW-H100 meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode lama mungkin rentan terhadap variasi karena ketergantungan pada operator untuk membaca dial gauge, mengontrol kecepatan tekan secara manual, atau mencatat data secara terpisah. MDW-H100 mengintegrasikan sensor strain gauge berpresisi tinggi, encoder 5000-line untuk resolusi perpindahan 0.01mm, dan sistem akuisisi data digital. Kontrol closed-loop pada gaya, deformasi, dan perpindahan memastikan kondisi uji tetap sesuai setpoint. Semua data direkam secara digital dan kurva ditampilkan real-time, menghilangkan kesalahan pencatatan manual dan memastikan konsistensi antar pengujian dan antar operator.

Risiko kualitas atau kepatuhan apa yang bisa dikurangi dengan menggunakan alat ini?

Penggunaan alat ini secara langsung mengurangi risiko produk cacat lolos ke pasar (quality risk) dan risiko ketidakpatuhan terhadap standar nasional (SNI) atau internasional (ISO, ASTM) yang menjadi persyaratan proyek tender atau ekspor (compliance risk). Dengan data pengujian yang akurat dan terdokumentasi secara digital, perusahaan dapat menyusun laporan uji yang kredibel untuk sertifikasi, audit, atau klaim asuransi. Ini juga mengurangi risiko safety jika pipa yang digunakan untuk aplikasi kritis (seperti saluran gas atau air bersih) telah teruji kekuatannya.

Bagaimana perusahaan dapat mengimplementasikan MDW-H100 dalam workflow yang ada?

Implementasi dapat dimulai dengan menempatkan mesin di area laboratorium QA/QC atau R&D yang memiliki fondasi rata dan lingkungan bebas getaran. Operator yang ditunjuk sebaiknya mengikuti training operasi dan perawatan dasar yang dapat kami fasilitasi. Mesin ini dapat diintegrasikan ke dalam workflow dengan menjadikannya titik wajib untuk sample testing dari setiap batch produksi. Data hasil uji yang tersimpan dapat dianalisis lebih lanjut untuk kontrol proses statistik (SPC). Tim kami dari CV Java Multi Mandiri siap memberikan dukungan mulai dari instalasi, training, hingga konsultasi teknis berkelanjutan untuk memastikan Anda mendapatkan nilai maksimal dari investasi ini.
