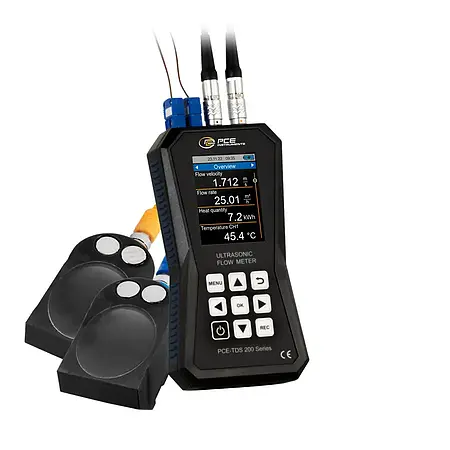

BTU Meter / Clamp on Heat meterPCE-TDS 200+ L

BTU Meter atau Clamp on Heat Meter merupakan perangkat ukur industri yang dibuat untuk menghitung laju perpindahan kalor secara presisi dan praktis. Perangkat ini memiliki memori internal berkapasitas 32 GB yang dapat menampung sampai 10 juta data pengukuran, memfasilitasi perekaman informasi dalam jangka panjang guna kebutuhan analisis. Dengan kisaran pengukuran kecepatan aliran ±32 m/s dan tingkat reproduksibilitas ±0,5% dari nilai ukur, alat ini sangat tepat untuk penggunaan yang menuntut ketepatan tinggi, misalnya di sektor manufaktur atau jaringan pemanas. Fitur pemasangan berbantuan grafis menjamin sensor terpasang pada jarak dan posisi terbaik, sehingga meningkatkan keakuratan hasil pengukuran.

Cara kerja alat ini menggunakan teknologi ultrasonik, di mana sensor clamp-on menghitung kecepatan aliran medium tanpa bersentuhan langsung dengan fluida. Dilengkapi layar LC 2,8″ yang nyaman dibaca, pengguna dapat mengamati volume aliran, kecepatan, serta satuan lain seperti m³, galon, atau cf secara langsung. Untuk pengukuran kalor, alat membutuhkan tambahan termokopel yang dipasang pada saluran masuk dan keluar, menghitung selisih suhu serta laju aliran guna menetapkan besaran energi panas. Fasilitas penghitungan biaya per unit panas juga tersedia, menjadikannya cocok untuk pemeriksaan sistem pemanas atau audit energi.

Penggunaan utama BTU Meter meliputi beragam industri, seperti manufaktur, HVAC, dan utilitas energi. Alat ini dapat dimanfaatkan untuk memantau kinerja sistem pemanas, pendingin, atau distribusi air panas dalam skala luas. Dengan pilihan kalibrasi standar semacam DAkkS atau ISO, pengguna dapat memastikan hasil pengukuran sesuai dengan regulasi atau standar global. Fitur notifikasi nilai batas turut membantu mendeteksi ketidaknormalan aliran atau suhu dengan cepat, mencegah kerusakan peralatan.

Kemudahan pengoperasian didukung oleh perangkat lunak tambahan yang memungkinkan pengunduhan data dalam format .csv atau pembuatan laporan PDF. Tampilan live view mempermudah pemantauan dari jarak jauh, sementara pengaturan melalui perangkat lunak menyederhanakan konfigurasi alat. Sensor berukuran besar yang termasuk dalam paket mampu mengukur pipa berdiameter DN 300 hingga 6000, dilengkapi magnet untuk pemasangan mudah pada pipa logam. Kelengkapan aksesori seperti gel ultrasonik dan pita ukur memastikan instalasi berlangsung tepat dan efisien.

Dengan gabungan fitur mutakhir dan desain yang portabel, BTU Meter atau Clamp on Heat Meter menjadi solusi serba guna untuk pengukuran energi kalor. Alat ini tidak hanya menjanjikan ketepatan tinggi tetapi juga keluwesan dalam penerapan lapangan, mulai dari audit energi hingga perawatan pencegahan. Opsi sertifikasi kalibrasi tambahan membuatnya pilihan terpercaya bagi industri yang mengutamakan kesesuaian standar. Dukungan memori besar dan antarmuka yang user-friendly menjadikan alat ini ideal bagi profesional yang memerlukan pengukur panas andal dan mudah dioperasikan. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable BTU Meter / Clamp on Heat meterPCE-TDS 200+ L2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200+ L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
