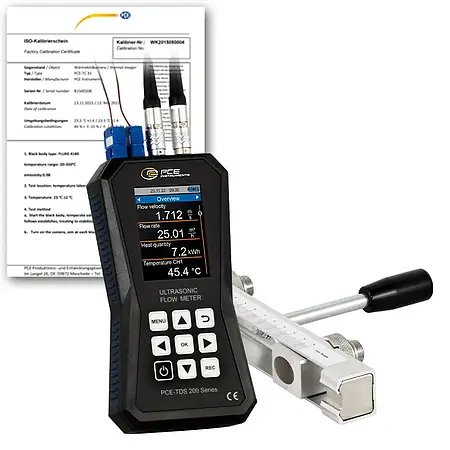

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SR-ICA incl. ISO-Calibration Certificate

PCE-TDS 200+ SR-ICA BTU Meter / Clamp on Heat Meter merupakan perangkat pengukur termal berpresisi tinggi yang dibuat khusus untuk menilai laju aliran panas, kecepatan fluida, serta volume pada beragam jenis media. Perangkat ini beroperasi memanfaatkan prinsip ultrasonik, dengan sensor clamp-on yang mengidentifikasi kecepatan aliran melalui selang waktu perambatan sinyal ultrasonik di sepanjang pipa. Dengan bantuan dua termokopel tambahan, alat ini dapat menghitung selisih suhu antara saluran masuk dan keluar, lalu mengubahnya menjadi besaran panas dalam satuan BTU atau kWh. Penggunaannya terutama mencakup pemeriksaan sistem pemanas dan pendingin, serta pemantauan efisiensi energi di sektor industri manufaktur dan bangunan komersial.

Perangkat ini didesain untuk memudahkan pengguna berkat konfigurasi sensor terpadu pada rel bermagnet, memungkinkan pemasangan yang cepat pada pipa logam tanpa memerlukan peralatan tambahan. Kualitas sinyal dan jarak antarsensor dapat dipantau secara visual melalui panduan instalasi grafis yang terintegrasi. Dengan kisaran pengukuran kecepatan aliran ±32 m/s dan tingkat reproduktibilitas ±0,5%, hasil pengukuran tetap akur meskipun kondisi operasional berubah-ubah. Fitur ini sangat berguna untuk aplikasi yang menuntut kalibrasi standar dan ketepatan jangka panjang.

BTU Meter ini dilengkapi dengan memori internal 32 GB yang dapat menyimpan sampai 10 juta titik data dengan interval perekaman yang dapat disesuaikan dari 1 detik hingga 12 jam. Data dapat diakses melalui perangkat lunak opsional untuk analisis berbasis tabel, grafik, atau diekspor dalam format .csv dan laporan PDF. Layar LC 2,8″ yang jernih menampilkan berbagai satuan ukur, termasuk m³, liter, galon, serta satuan industri lainnya. Fungsi live view memungkinkan pemantauan secara real-time, cocok untuk pemecahan masalah atau optimalisasi sistem.

Dalam lingkup industri manufaktur, alat ini sering dimanfaatkan untuk audit energi, verifikasi kinerja penukar panas, atau distribusi panas dalam proses produksi. Kemampuannya menghitung biaya per unit panas secara otomatis mendukung analisis efisiensi biaya. Paket penjualan mencakup sensor suhu TF-RA330, sepasang sensor aliran, kabel penghubung, gel ultrasonik, serta sertifikat kalibrasi ISO untuk menjamin keandalan hasil pengukuran.

Dengan gabungan fitur mutakhir dan antarmuka yang user-friendly, PCE-TDS 200+ SR-ICA BTU Meter menjadi solusi serba guna untuk kebutuhan pengukuran termal. Dukungan perangkat lunak dan aksesori lengkap memastikan integrasi yang mudah ke dalam sistem yang sudah ada. Alat ini tidak hanya meningkatkan ketepatan pengukuran, tetapi juga menghemat waktu berkat desain ergonomis dan otomatisasi perekaman data. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga yang kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 SR SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ SR-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200+ SR SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
