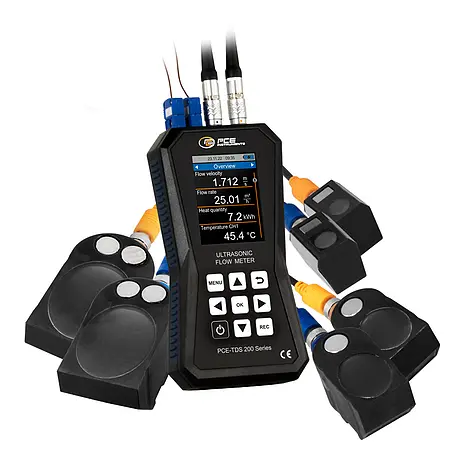

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SML with heat meter

PCE-TDS+ 200 SML merupakan meteran ultrasonik yang difungsikan untuk mengukur aliran panas secara presisi dalam beragam keperluan industri. Prinsip kerjanya memanfaatkan teknologi ultrasonik, di mana sensor mengirimkan gelombang suara melalui media aliran guna menghitung kecepatan, volume, serta selisih suhu antara saluran masuk dan keluar. Dengan mengintegrasikan data suhu dari termokopel dan kecepatan aliran, perangkat ini dapat menghitung jumlah energi panas yang dipindahkan, sehingga sangat sesuai untuk memeriksa sistem pemanas atau pendingin. Aplikasinya meliputi berbagai bidang, terutama di sektor manufaktur, HVAC, dan jaringan distribusi energi.

Keistimewaan utamanya terletak pada fleksibilitasnya menyesuaikan berbagai ukuran pipa, didukung oleh tiga pasang sensor yang tersedia: S, M, dan L. Sensor kecil (S) sesuai untuk pipa berukuran DN 15-100 mm, sensor menengah (M) untuk pipa DN 50-700 mm, dan sensor besar (L) untuk pipa hingga DN 6000 mm. Semua sensor dilengkapi magnet dan pengikat kabel yang mempermudah pemasangan pada pipa ferrous maupun non-ferrous. Ketahanan sensor terhadap suhu hingga 160°C menjamin kinerja yang konsisten bahkan dalam kondisi industri yang ekstrem.

Dalam hal ketepatan, alat ini memiliki akurasi ±1,5% f.s. untuk pipa DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil, dengan tingkat reproduktibilitas ±0,5% dari nilai ukur. Fitur bantuan pemasangan grafis memandu pengguna menempatkan sensor pada jarak ideal sambil memonitor kualitas sinyal. Hasil pengukuran dapat ditampilkan dalam berbagai satuan, seperti m³, liter, galon, atau satuan biaya energi, memudahkan analisis langsung di lokasi.

Untuk perekaman data, perangkat ini memiliki memori internal 32 GB yang dapat menyimpan hingga 10 juta titik data dengan interval 1 detik sampai 12 jam. Data dapat diakses melalui perangkat lunak khusus dan ditampilkan dalam bentuk tabel, grafik, atau diekspor ke format .csv dan PDF. Fitur live view memungkinkan pemantauan secara real-time, sementara opsi kalibrasi standar DAkkS atau ISO memastikan keandalan hasil ukur untuk memenuhi regulasi yang berlaku.

Desainnya yang user-friendly dilengkapi layar LC 2,8 inci yang mudah dibaca dalam berbagai kondisi pencahayaan. Paket penjualan mencakup semua sensor, termokopel, gel ultrasonik, alat bantu, serta casing pelindung untuk penggunaan di lapangan yang efisien. Dengan gabungan fitur canggih dan antarmuka yang intuitif, BTU Meter ini menjadi solusi lengkap untuk pengelolaan energi yang efisien di pabrik, gedung komersial, atau fasilitas utilitas. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga yang bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS+ 200 SML1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
