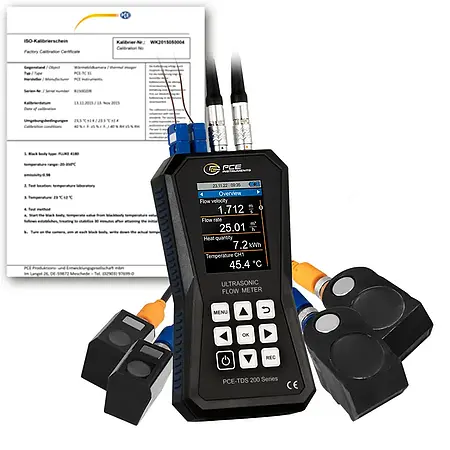

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SM-ICA incl. ISO-Calibration Certrificate

PCE-TDS 200+ merupakan perangkat pengukur panas berpresisi tinggi yang berfungsi untuk memantau aliran kalor, kecepatan fluida, serta volume pada berbagai jenis media. Metode kerjanya memanfaatkan teknologi ultrasonik, dengan sensor yang dipasang secara non-invasif (clamp-on) di permukaan pipa guna mendeteksi kecepatan aliran melalui waktu tempuh sinyal ultrasonik. Dengan menambahkan dua termokopel pada saluran masuk dan balik, alat ini dapat menghitung besaran panas (BTU) berdasarkan selisih suhu dan debit aliran. Penggunaannya terutama ditujukan untuk pemeriksaan sistem pemanas, HVAC, serta pemantauan efisiensi energi di sektor industri dan utilitas.

Perangkat ini memiliki tingkat reproduktibilitas ±0,5% dari nilai ukur serta akurasi ±1,5% f.s. untuk pipa berukuran DN ≥50, sehingga cocok sebagai solusi pengukuran termal yang presisi. Dilengkapi memori internal 32 GB yang dapat menyimpan data hingga 10 juta titik, pengguna dapat melakukan perekaman dengan interval 1 detik sampai 12 jam. Fitur pencatat data yang canggih memungkinkan analisis berkelanjutan, sementara perangkat lunak pendukung memudahkan penyajian data dalam bentuk tabel, grafik, atau laporan PDF. Kemudahan operasional didukung oleh layar LC 2,8″ yang jernih dan antarmuka yang user-friendly.

Untuk memastikan pemasangan sensor yang optimal, alat ini menyediakan panduan instalasi yang menampilkan kualitas sinyal dan jarak antarsensor secara visual. Paket penjualan mencakup dua tipe sensor: PCE-TDS 200 S untuk pipa kecil (DN 15-100 mm) dan PCE-TDS 200 M untuk pipa sedang (DN 50-700 mm), keduanya memiliki ketahanan suhu dari -30 hingga 160°C. Magnet dan pengikat kabel yang dapat dilepas memudahkan instalasi pada pipa logam maupun non-ferrous. Selain itu, tersertifikasi kalibrasi standar ISO atau DAkkS secara opsional untuk memenuhi kebutuhan audit dan kepatuhan industri.

Dalam pengoperasiannya, BTU Meter ini mendukung berbagai satuan ukur seperti m³, liter, galon, dan lainnya, serta mampu menghitung biaya per unit panas secara real-time. Fitur ini sangat bermanfaat untuk penagihan energi atau evaluasi efisiensi sistem. Gel ultrasonik yang termasuk dalam paket menjamin kualitas coupling akustik antara sensor dan pipa, sementara pita pengukur PCE membantu menentukan parameter pipa secara akurat.

Alat ini ideal untuk berbagai kebutuhan industri, mulai dari audit energi di pabrik hingga pemantauan distribusi panas di gedung komersial. Dengan gabungan akurasi tinggi, fleksibilitas sensor, dan kapabilitas analisis data yang lengkap, PCE-TDS 200+ menjadi pilihan andal bagi para insinyur dan teknisi. Kemampuan mengekspor data ke format .csv atau menghasilkan laporan otomatis mempermudah integrasi dengan sistem manajemen energi, menjadikannya investasi berharga di era efisiensi berkelanjutan. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ SM-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certrificate
