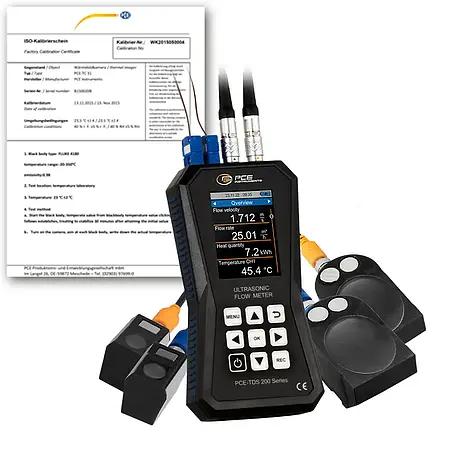

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA incl. ISO Calibration Certificate

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA merupakan perangkat pengukur termal berpresisi tinggi yang dibuat untuk menilai aliran panas, kecepatan cairan, serta volume dalam beragam jenis media. Perangkat ini beroperasi memanfaatkan prinsip ultrasonik, dengan sensor yang ditempelkan secara non-invasif (clamp-on) pada pipa guna mendeteksi kecepatan aliran melalui waktu tempuh sinyal ultrasonik. Dengan menambahkan dua termokopel pada saluran masuk dan kembali, alat ini dapat menghitung besaran panas berdasarkan selisih suhu dan debit aliran. Kemampuan ini menjadikannya sangat sesuai untuk penggunaan di sektor manufaktur, HVAC, dan pemeriksaan sistem pemanas.

Alat ini memiliki tingkat reproduktibilitas ±0,5% dari nilai ukur serta akurasi ±1,5% f.s. untuk pipa berukuran DN ≥50, dan ±3,5% f.s. untuk pipa berukuran lebih kecil. Dilengkapi memori internal 32 GB, alat bisa menyimpan data hingga 10 juta titik pengukuran dengan rentang waktu penyimpanan yang dapat diatur dari 1 detik sampai 12 jam. Data yang tersimpan dapat dianalisis memakai perangkat lunak opsional, baik dalam bentuk tabel maupun grafik, serta dapat diekspor ke format .csv atau laporan PDF. Kemudahan penggunaan didukung oleh layar LC 2,8 inci yang jernih dan antarmuka yang mudah dipahami.

Untuk memastikan pemasangan sensor yang optimal, alat ini dilengkapi panduan instalasi yang menampilkan kualitas sinyal dan jarak antarsensor secara visual. Dua tipe sensor disediakan, yaitu PCE-TDS 200 S untuk pipa kecil (DN 15-100 mm) dan PCE-TDS 200 L untuk pipa besar (DN 300-6000 mm), keduanya sudah dilengkapi magnet dan pengikat kabel yang praktis. Sensor ini tahan terhadap suhu ekstrem (-30 hingga 160°C), sesuai untuk lingkungan industri yang memerlukan daya tahan tinggi.

Selain mengukur aliran dan panas, alat ini juga mampu menghitung biaya per unit panas secara langsung, mempermudah analisis efisiensi energi. Kalibrasi standar ISO atau DAkkS tersedia sebagai pilihan tambahan, menjamin keandalan hasil pengukuran sesuai standar global. Dilengkapi fitur canggih seperti alarm batas nilai dan tampilan langsung melalui perangkat lunak, alat ini menjadi solusi terpadu untuk pemantauan dan optimalisasi sistem termal.

BTU Meter / Clamp on Heat meter ini sangat ideal untuk diaplikasikan di pabrik, pembangkit listrik, atau gedung komersial yang membutuhkan pengukuran panas dengan ketepatan tinggi dan kemudahan operasional. Dalam paket pembelian, pengguna akan mendapatkan sensor aliran ukuran besar dan kecil, termokopel, gel ultrasonik, serta berbagai perlengkapan pendukung. Dengan desain yang portabel dan sistem penyimpanan data yang andal, alat ini memenuhi kebutuhan teknis sekaligus meningkatkan produktivitas di lapangan. Untuk informasi lebih lengkap dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga yang bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 L SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
