BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-SW-KIT incl. software

BTU Meter atau Clamp on Heat meter PCE-TDS 200+ merupakan perangkat ultrasonik yang difungsikan untuk mengukur aliran panas secara presisi dalam beragam keperluan industri. Perangkat ini memiliki memori internal 32 GB yang dapat menampung sampai 10 juta data pengukuran, sehingga sangat sesuai untuk pemantauan berkelanjutan. Dengan rentang pengukuran kecepatan aliran ±32 m/s dan tingkat reproduktibilitas ±0,5% dari nilai ukur, alat ini memberikan ketepatan yang stabil untuk pipa beragam ukuran, dari DN ≥50 hingga DN <50. Metode kerjanya menggunakan teknologi ultrasonik guna menghitung kecepatan aliran, volume, serta selisih suhu antara saluran masuk dan kembali. Alat ini dioperasikan dengan memasang sensor ultrasonik non-invasif pada pipa, didukung panduan visual instalasi yang menjamin penempatan dan kualitas sinyal terbaik. Sensor kecil PCE-TDS 200 S dirancang khusus untuk pipa berukuran DN 15-100 mm, tahan suhu -30 hingga 160°C, serta dilengkapi sistem magnet untuk pemasangan mudah pada logam feromagnetik. Selain mengukur aliran, produk ini juga menghitung jumlah panas (BTU) menggunakan termokopel tambahan yang terhubung ke sistem pipa untuk membandingkan suhu aliran dan balik. Fitur ini sangat bermanfaat dalam pemeriksaan sistem pemanas atau pendingin. Dalam sektor manufaktur, BTU Meter ini diaplikasikan untuk memonitor efisiensi energi, mengoptimalkan proses termal, atau memverifikasi kinerja sistem HVAC. Kemampuan menampilkan biaya per unit panas secara real-time mendukung analisis biaya operasional. Antarmuka pengguna yang user-friendly dengan layar LC 2,8" menampilkan data dalam berbagai satuan, seperti m³, liter, atau galon, sementara fungsi data logger memungkinkan perekaman data dengan interval 1 detik hingga 12 jam. Perangkat lunak pendamping memudahkan analisis data melalui tampilan tabel, grafik, atau ekspor file .csv dan laporan PDF. Produk ini dapat dikalibrasi sesuai standar DAkkS atau ISO, menjamin keandalan hasil pengukuran untuk memenuhi regulasi atau audit energi. Aksesori seperti gel ultrasonik, pita pengukur, dan kabel USB-C disertakan dalam paket untuk memastikan kelengkapan operasional. Dengan desain portabel dan casing plastik yang kokoh, alat ini sesuai untuk penggunaan di lapangan maupun laboratorium. Kombinasi fitur canggih dan kemudahan penggunaan menjadikan BTU Meter PCE-TDS 200+ solusi multifungsi bagi para profesional di bidang energi, utilitas, atau perawatan industri. Tingkat akurasi tinggi dan opsi kalibrasi standar memperkuat kepercayaan sebagai perangkat andal untuk pengukuran termal yang rumit. Mulai dari inspeksi rutin hingga proyek riset, produk ini memberikan fleksibilitas dan ketepatan yang diperlukan dalam lingkungan industri yang menuntut. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

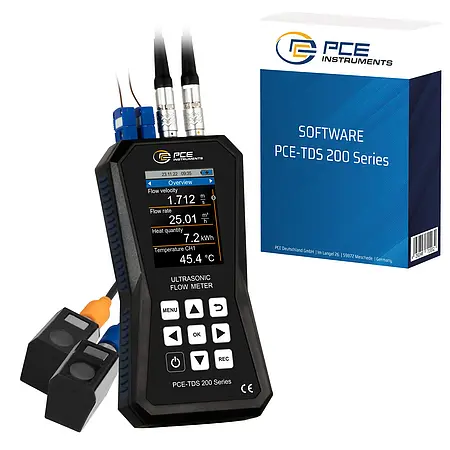

1 x Ultrasonic flow meter PCE-TDS 200+ S-KIT2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x Software1 x instruction manual
