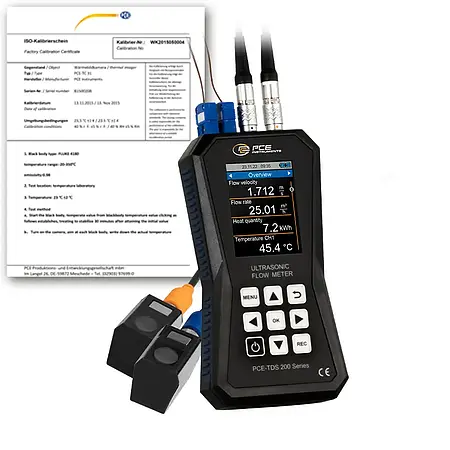

BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-ICA incl. ISO-Calibration Certificate

BTU Meter atau Clamp on Heat meter merupakan perangkat pengukur industri yang dikembangkan untuk menghitung aliran kalor secara presisi pada beragam jenis media. Perangkat ini memiliki jangkauan pengukuran kecepatan aliran hingga ±32 m/s dengan tingkat reproduktibilitas ±0,5% dari nilai yang terukur, sehingga cocok untuk aplikasi HVAC, pemanas, dan sistem pendingin. Menggunakan teknologi ultrasonik, alat ini mampu menghitung volume aliran, kecepatan, serta jumlah panas berdasarkan selisih suhu antara saluran masuk dan keluar. Metode kerjanya memanfaatkan sensor non-invasif yang dipasang di permukaan luar pipa, sehingga tidak mengganggu kinerja sistem.

Keunggulan utama dari BTU Meter ini adalah kapasitas penyimpanan datanya yang mampu menampung hingga 10 juta titik pengukuran dalam memori internal berkapasitas 32 GB. Fitur perekam data yang adaptif memungkinkan pengguna menetapkan interval penyimpanan dari 1 detik sampai 12 jam, sangat sesuai untuk pemantauan berkelanjutan. Data dapat diekspor dalam format .csv atau diubah menjadi laporan PDF melalui perangkat lunak pendukung. Layar LC 2,8 inci yang jernih memudahkan pembacaan langsung di lokasi, sedangkan fungsi pemberitahuan akan mengingatkan pengguna jika hasil pengukuran melampaui batas yang telah ditentukan.

Dalam hal pemasangan, alat ini dilengkapi panduan visual untuk membantu penempatan sensor secara tepat guna memperoleh sinyal yang optimal. Sensor PCE-TDS 200 S yang berukuran ringkas (45x30x30 mm) sesuai untuk pipa berukuran DN 15-100 mm dan tahan terhadap suhu -30 hingga 160°C. Magnet serta pengikat kabel yang tersedia memastikan instalasi yang stabil pada berbagai jenis material pipa. Paket penjualannya telah mencakup komponen penting seperti sensor suhu TF-RA330, gel ultrasonik, serta sertifikat kalibrasi standar ISO yang menjamin keakuratan pengukuran.

Aplikasi utamanya meliputi audit energi di sektor manufaktur, optimalisasi sistem pemanas distrik, dan pemeriksaan kinerja unit HVAC. Kemampuan menghitung biaya panas secara langsung menjadikannya alat penting dalam manajemen energi. Desainnya yang user-friendly dengan antarmuka intuitif memudahkan operator dari berbagai latar belakang keahlian untuk mengoperasikannya dengan efisien. Fitur tampilan langsung melalui perangkat lunak tambahan memungkinkan pemantauan dari jarak jauh tanpa mengurangi ketepatan data.

Sebagai solusi serba lengkap, produk ini menggabungkan berbagai fungsi dalam satu perangkat portabel yang siap digunakan di berbagai kondisi lapangan. Mulai dari pengukuran sederhana hingga analisis termodinamika yang rumit, BTU Meter ini menawarkan keluwesan tanpa mengorbankan ketepatan. Dengan dukungan aksesori lengkap dan dokumentasi terperinci, alat ini merupakan investasi bernilai bagi profesional di bidang energi, utilitas, atau perawatan industri yang memerlukan alat ukur panas andal dengan standar kalibrasi terjamin. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga yang bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
