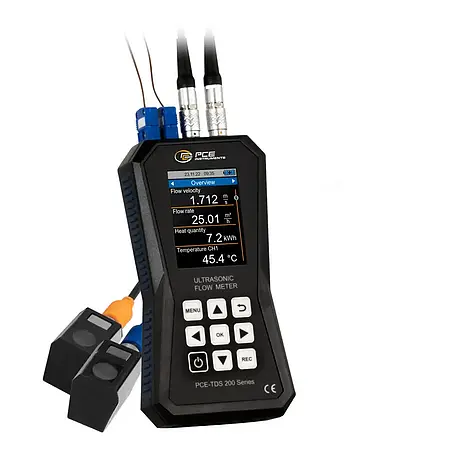

BTU Meter / Clamp on Heat meter PCE-TDS 200+ S

BTU Meter atau Clamp on Heat meter PCE-TDS 200+ S merupakan perangkat ultrasonik yang dikembangkan untuk mengukur aliran kalor secara presisi dalam beragam keperluan industri. Perangkat ini memiliki memori internal 32 GB yang dapat menampung sampai 10 juta data pengukuran, sehingga sangat cocok untuk pemantauan berkelanjutan. Dengan rentang pengukuran kecepatan aliran ±32 m/s dan tingkat reproduksibilitas ±0,5% dari nilai ukur, alat ini memberikan ketepatan yang diperlukan di sektor manufaktur dan sistem HVAC. Adanya fitur tambahan seperti alarm batas nilai dan layar LC 2,8″ mempermudah pengguna dalam mengawasi data secara langsung.

Cara kerja perangkat ini memanfaatkan teknologi ultrasonik, dengan sensor yang dipasang secara non-invasif pada pipa untuk mengukur kecepatan aliran cairan atau gas. Sensor PCE-TDS 200 S yang berukuran ringkas didesain untuk pipa berdiameter DN 15 hingga 100 mm, serta tahan suhu dari -30 hingga 160°C, menjamin kinerja yang konsisten bahkan dalam kondisi ekstrem. Guna meningkatkan ketelitian, alat ini dilengkapi panduan pemasangan yang membantu menempatkan sensor pada jarak ideal dan memantau kualitas sinyal melalui tampilan grafis. Dengan pemasangan termokopel pada saluran masuk dan keluar pipa, perangkat ini juga dapat menghitung besaran kalor berdasarkan selisih suhu dan debit aliran.

Penggunaan utama BTU Meter meliputi pemeriksaan sistem pemanas, pendingin, serta proses industri yang membutuhkan pengukuran energi panas. Di bidang manufaktur, alat ini dipakai untuk memonitor efisiensi energi, menemukan kebocoran, atau memverifikasi kinerja peralatan. Kemampuannya menampilkan volume aliran dalam berbagai satuan (m³, liter, galon, dll.) serta menghitung biaya per unit kalor membuatnya fleksibel untuk analisis biaya operasi. Selain itu, fungsi perekam data yang dapat diatur dari 1 detik hingga 12 jam memungkinkan perekaman data yang disesuaikan dengan kebutuhan pengguna.

Dari sisi kemudahan pemakaian, produk ini didukung perangkat lunak opsional yang memungkinkan pembacaan data dalam bentuk tabel atau grafik, serta ekspor ke format .csv atau laporan PDF. Tampilan langsung (live view) pada perangkat lunak memudahkan pemantauan dari jarak jauh, sementara pengaturan melalui software menyederhanakan konfigurasi perangkat. Paket penjualan sudah termasuk gel ultrasonik, pita pengukur, dan kabel penghubung sepanjang 5 meter untuk memastikan instalasi yang cepat dan efektif. Opsi kalibrasi standar DAkkS atau ISO juga tersedia guna memenuhi kebutuhan regulasi yang ketat.

Dengan gabungan fitur mutakhir dan desain yang user-friendly, BTU Meter PCE-TDS 200+ S menjadi solusi terpercaya untuk pengukuran aliran panas dan efisiensi energi. Produk ini tidak hanya sesuai untuk aplikasi industri berat, tetapi juga untuk audit energi di gedung komersial atau fasilitas produksi. Dukungan kalibrasi bersertifikat dan akurasi tinggi menjadikannya investasi berharga bagi para profesional yang mengutamakan keandalan data dan kesesuaian dengan standar internasional. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga yang bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ S2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
